也发个去年180改的数控

CIEZ167

搅了好久在搅得手动出来，上两个图
3 q2 g* K2 S# }! `

nini21800

CIEZ167 发表于 2017-5-25 13:11
  N- t4 W8 n: u1 S( M2 `2 R搅了好久在搅得手动出来，上两个图

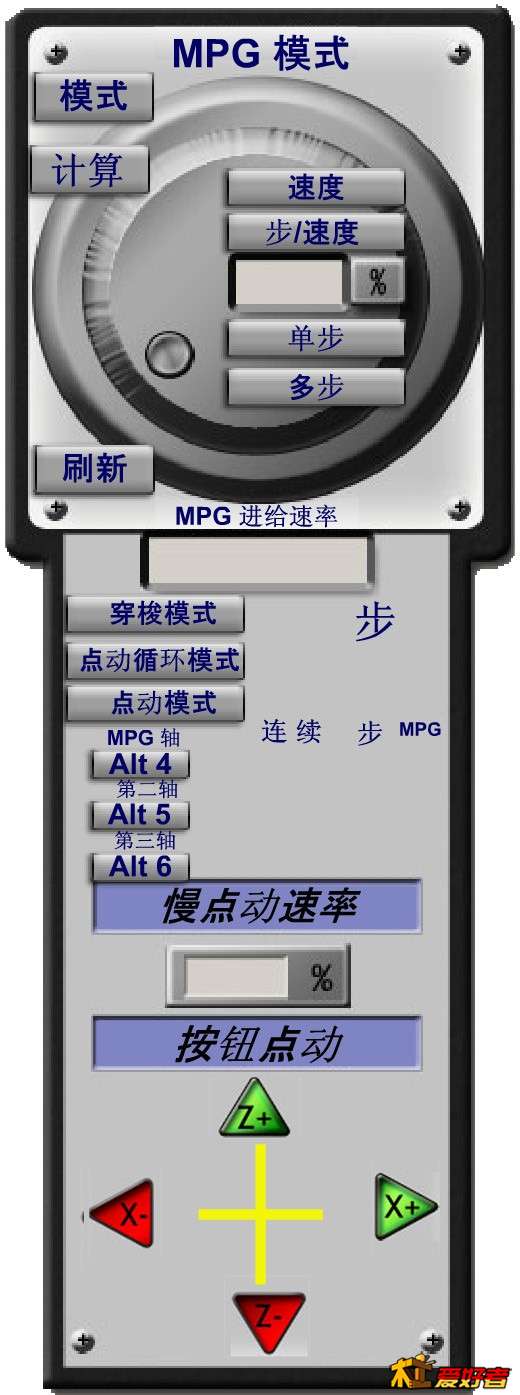

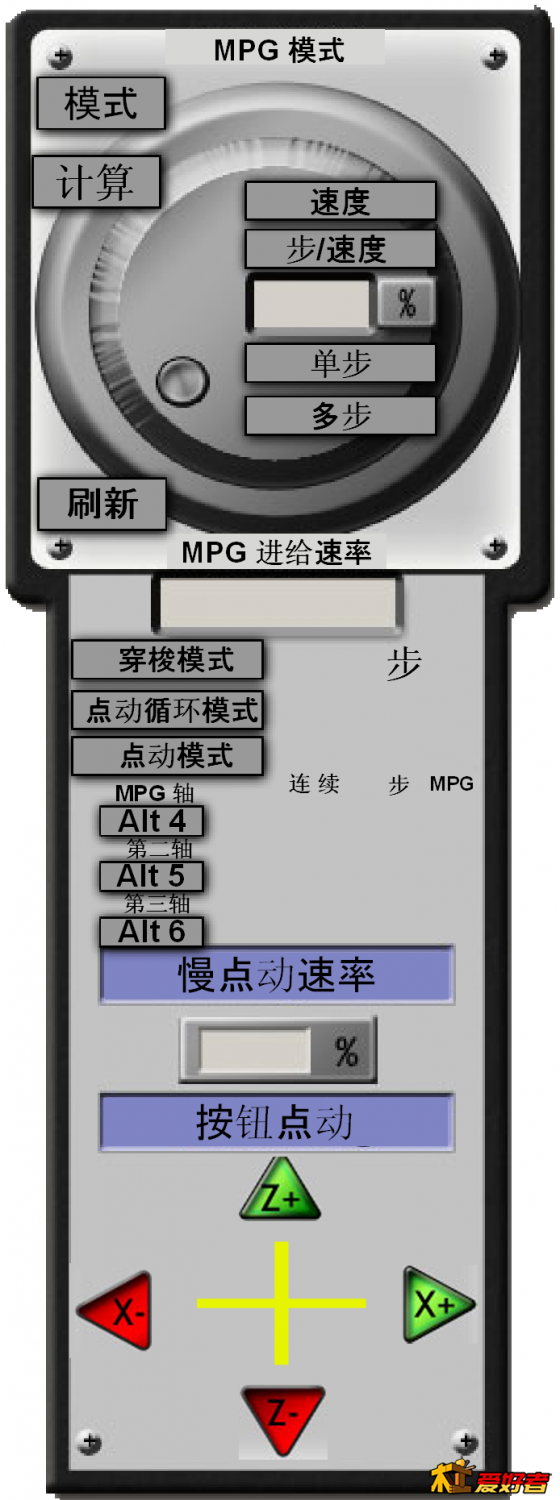

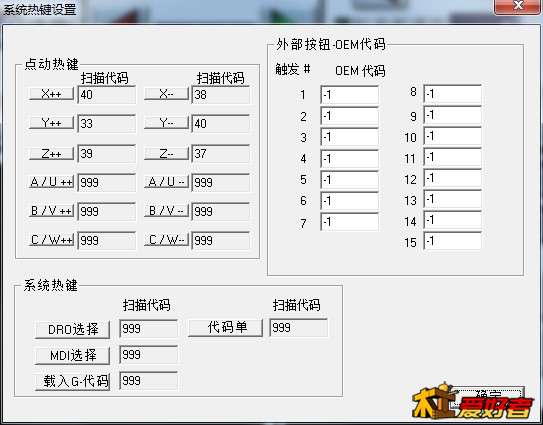

这个设置成键盘上的按键就可以用键盘控制了

, Z: e' U& p9 f. J6 L

nini21800

2 ?5 J* I- T: O8 k3 T& N7 T1 G: S
做个车木头的简单夹具（因车细小轴状木头用顶尖木头易破裂）

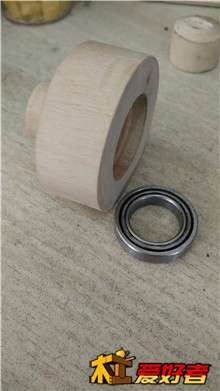

) l$ E3 y  `6 D4 g找个玩具中的轴承并用木头车好轴承位
  p' R( F' ]9 K7 I" S
2 S. p6 B2 t# F
' ~7 U! g) V9 c再车尾顶锥度
- |: ?" @9 w3 o& ~) {
8 O$ }- m+ l5 R
  A. J. o8 C! o, w* Q% D% ~& [

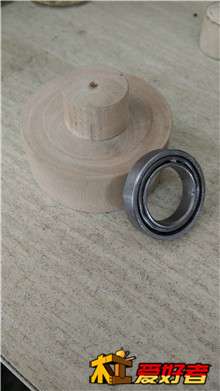

找一小段车葫芦剩下的木头在轴承中做木头夹持部分
6 {$ ~2 M: o% R& q  H. H

5 R( }9 f8 \7 Z* X% z3 X% Z$ r试车后发现玩具轴承无法使用只能换轴承
; k' d: _) G/ u4 J! g& P
4 v: `9 E2 [1 g- R% n8 _

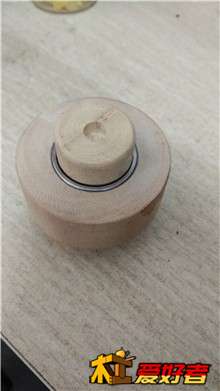

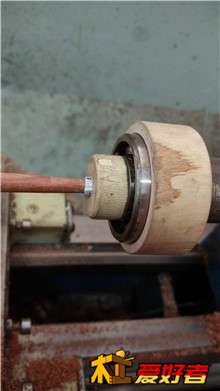

( @4 f0 c; L* _+ `% E换好轴承可以正常使用（夹持部分可以换不同大小孔的木头以夹大小不同的轴状木头）
: A8 ?- G! X- Y. C( g3 }3 {* V
( q) @8 J0 ^  `  S' y/ L6 r

峨眉大保健

nini21800 发表于 2017-5-21 20:38

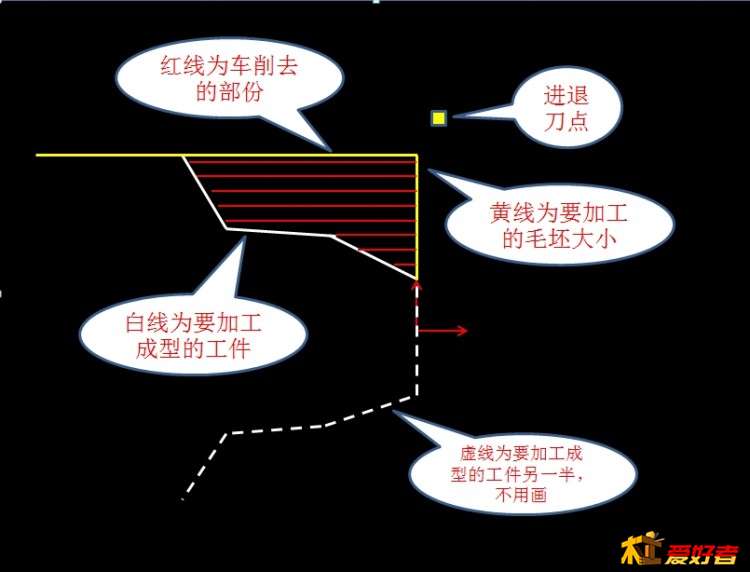

先画好画，用鼠标滚轮放大看各条线连接点是否是接在一起（线不能交叉），再从成型工件轮廓的右下角线条开 ...

- M  \4 w5 u; f& k* B( Z3 G请问能把caxa的刀具参数给下吗，我老是出现什么前角干涉刀度多少度的。搞不清要调哪
7 m+ u+ [1 k: M' s; V- D

nini21800

峨眉大保健 发表于 2017-5-30 10:48
7 I6 \4 D+ R( s8 O请问能把caxa的刀具参数给下吗，我老是出现什么前角干涉刀度多少度的。搞不清要调哪

* W6 i0 _' g4 L我的也出有大于5度， 不过在仿真时没问题就直接用了。在MACH3中也正常使用。

峨眉大保健

nini21800 发表于 2017-5-30 17:37
8 [& X; Z# w. E9 d. k4 \6 \" c5 v我的也出有大于5度， 不过在仿真时没问题就直接用了。在MACH3中也正常使用。

请有空把设置图发给我，要不然还是不出刀路

nini21800

峨眉大保健 发表于 2017-5-30 18:31
3 M/ o+ {5 w5 _" @3 d* R请有空把设置图发给我，要不然还是不出刀路

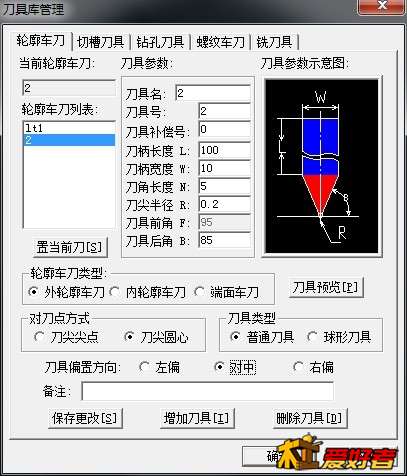

3 F3 q/ b2 U- X* @2 ]; B7 i9 M1 V, L这个设置也不知对不对，我就用的这个设置车葫芦等。
: C' l0 i) v* D. n
' T8 G1 J! G3 A  W1 f

峨眉大保健

nini21800 发表于 2017-5-30 19:14
9 m0 m: K2 D, F2 w6 d& b2 q这个设置也不知对不对，我就用的这个设置车葫芦等。

: G& b& e6 q$ u' }* J搞完这个是点生成后置代码吗？就那个G字标，然后到哪找到G代码？又怎要送入mach3？caxa的机床类型设置要改动吗？
9 K" p: m- @; i

nini21800

+ `4 G2 o* s# k+ I

峨眉大保健 发表于 2017-5-30 22:56
! C# ~/ v1 F( k$ `* v! e搞完这个是点生成后置代码吗？就那个G字标，然后到哪找到G代码？又怎要送入mach3？caxa的机床类型设置要 ...

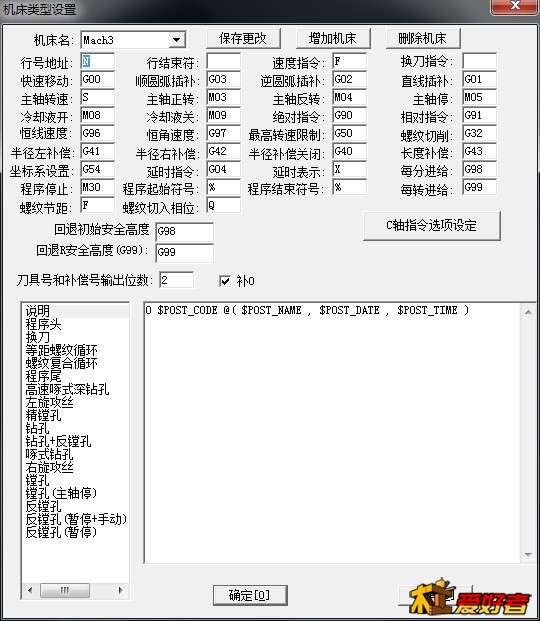

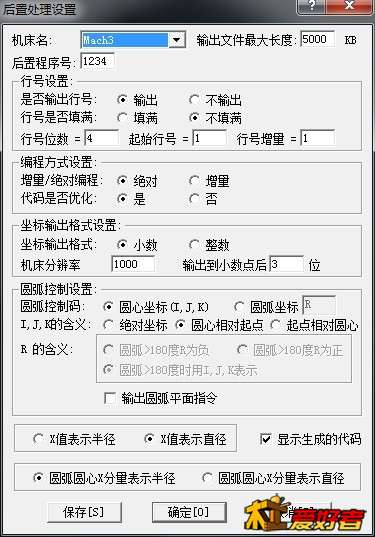

CAXA也要设置一下，不然车刀自己一面的会跑圆，增加一个Mach3的车床名称


后置就没什么设置的了


放进退刀点后完成刀路，自动出刀路线
8 L* f8 v2 j: Z! \

8 d5 U  X5 V3 y" U# p这时点工具的：
数控车——代码生成——选择自己设置好的车床名称并点确定——再点刀路线（这时刀路线变成红色）——再点鼠标右键，
+ {; M+ z3 ?$ \$ R! b

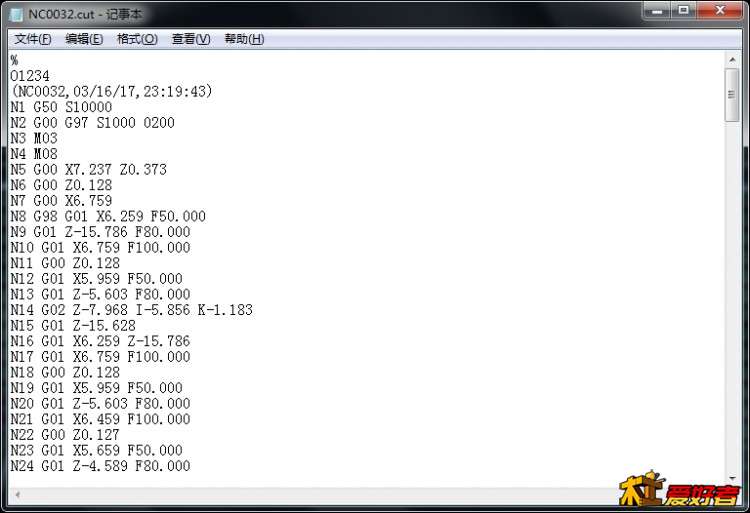

* i# ?- d9 Y1 _5 B. v6 p+ a刀路文件就自动出来了——点文件另存为并重命名就可以了（另存过自己想要放的地方）
% p! W+ Z0 @1 I8 p( E! V
/ T% m0 \% _9 V
再在Mach3中直接载入G代码就可以用了（刚保存的代码）。

木工爱好118

首先恭喜木友改装成功 而且是超低成本 佩服超强能力 那么问题来了你提到的光电传感器 可能是监控主轴转速的吧 如果可以给并口板提供主轴转速也就是说可以车丝扣吧 那接线是如何连接的和软件设置方便请教 还有就是对刀怎样操作啊是在MACH里对 还是编程软件啊  如果能出个视频教程 感激不尽 怕是简单几句表达不清楚 本人也在摸索这个 这两个问题困扰我很久 再次谢谢能帮助我解答
0 ^# Q# X% q! d. f" f# [$ v6 J

nini21800

木工爱好118 发表于 2017-6-2 00:08
首先恭喜木友改装成功 而且是超低成本 佩服超强能力 那么问题来了你提到的光电传感器 可能是监控主轴转速的 ...

并口板要接上12V电源主轴转速和限位开关等才能用，光电开关有三个脚，正负极和输出，光电一般电源是5V左右，12V电源接上1K左右电阻或5V稳压接正极，
. G6 C% l+ T  c负极接并口板地，输出接并口板的10、11、12、13、15脚的任意一脚

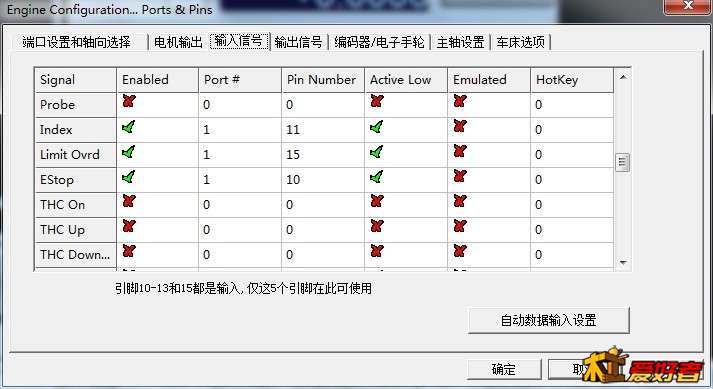

! ?; W8 D, l7 T, A. W. }- \, ~再在MACH3设置输入（Index）我用的是11脚。

# w* V1 ?( b# E5 S3 l, I. g2 @) m
对刀问题就是Z轴随意设置——把车刀移动到工件最右边或移动到自己想要车的一段直接设置Z轴为0
, t, n4 Q( ^9 m$ U6 H$ H: y& dX轴设置侧为开动机器直接车一刀，车刀只移动Z轴，再量出X轴的直径并除2，把半径数值填入X轴中

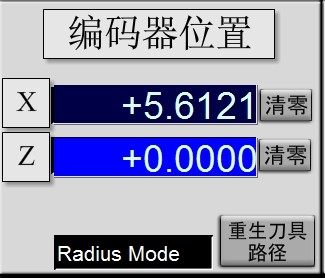

3 w% B: h: y( p2 ~% T4 H. c  t* k鼠标直接点击X、Z轴的数值框成蓝色就可以填入数值再回车就可以，或直接右边的清零设成0
. s$ W+ o7 M& T5 g5 }  P# g
7 q4 Z+ B$ Z) x$ h

. ]6 h' u2 ~# W; {0 F& j- m2 F

nini21800

' m* M+ \5 A# J9 M+ R" i有很多朋友用了CAXA出刀路，到了MACH3就没法使用了，只是CAXA中设置不正确，设置一下CAXA就可以使用了，设置方法见99楼...

nini21800

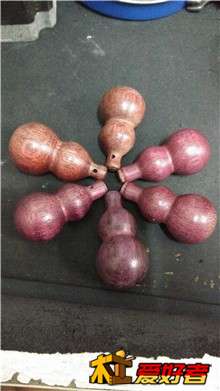

同一种木头不同时间车出来的木头颜色不一样.....

2 `5 ]0 @/ H- U: K/ z3 A4 {/ m' K
3 T, W; u+ f, S/ D

hlh7914

" V6 N: T3 j2 t/ e8 h+ B0 O

nini21800 发表于 2017-6-5 02:37
& H) C8 ]. b+ i; h8 p' t. u/ u有很多朋友用了CAXA出刀路，到了MACH3就没法使用了，只是CAXA中设置不正确，设置一下CAXA就可以使用了，设 ...

太感谢兄弟了，看来这个困扰我的CAXA导入MACH3刀路出问题的事情能解决了

hlh7914

, A5 w! V/ e) ?* {6 a/ q

nini21800 发表于 2017-6-5 02:58
同一种木头不同时间车出来的木头颜色不一样.....

安你的设置吧我的参数设置了一下还是不行，不知道是不是软件问题，我已经在下你提供的软件，等明天在试试，在CAXA里生成的刀路在MACH里完全变了样

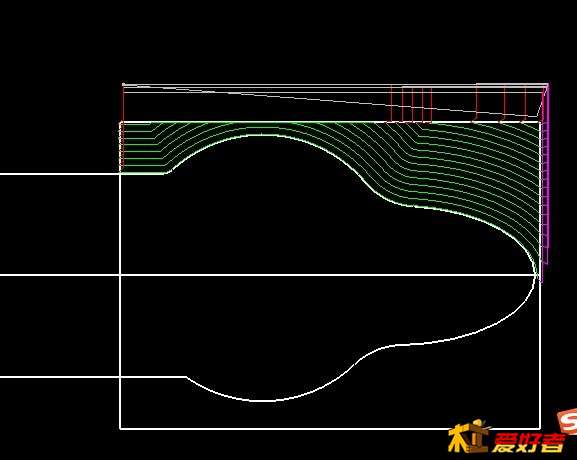

) h8 `9 C, F5 F我在CAXA弄好的刀路
( v7 l1 R! T; h* i

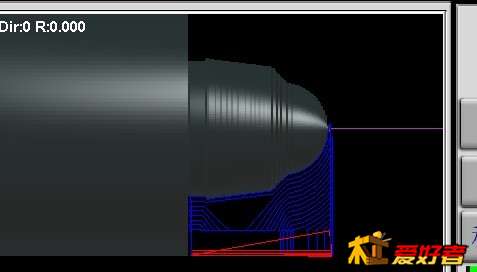

到了MACH就变这样了

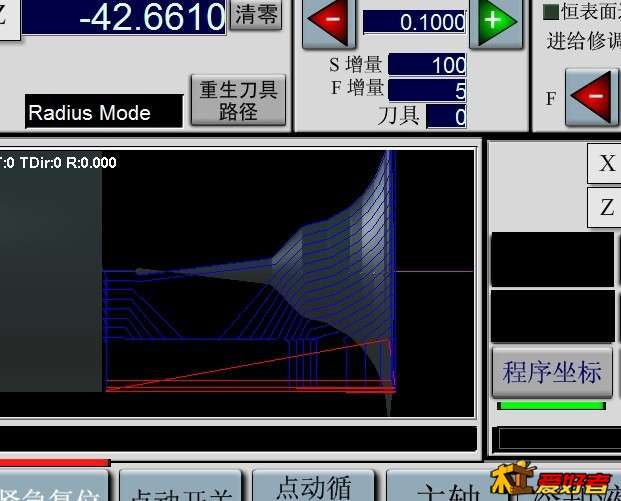

0 u  p2 Z) N3 b要不就是这样
0 s- ^# d- i- C( K: T  |9 e
