也发个去年180改的数控

nini21800

ahyj8888 发表于 2017-5-10 21:43
( q. X% ]& S9 L7 ?, ?7 o做得漂亮

谢谢，动手就会有成功的一天。

峨眉大保健

能发下控制上都接了哪些线的图吗，我怕接错了。

nini21800

峨眉大保健 发表于 2017-5-13 12:56
能发下控制上都接了哪些线的图吗，我怕接错了。

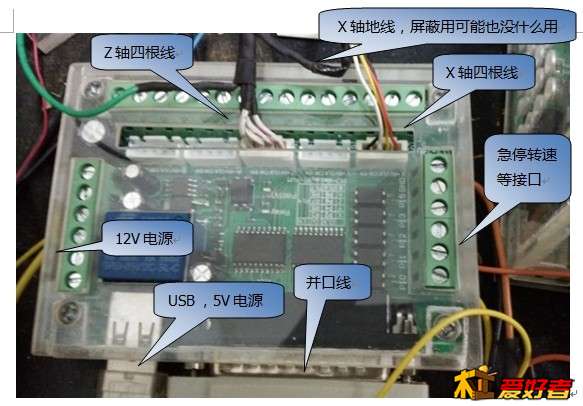

8 N) ?% a- `; h; t1 I8 U6 ?1 @4 B1 ~, u12V电源（急停转速等用），USB线（5V电源），X、Z轴线（每轴四根线），并口线（控制用），急停开关输入转速输入限位输入（可不用，为了安全还是用急停吧）。
7 f- h# A3 R, \3 C" L7 F9 p) ]: b: E

nini21800

峨眉大保健 发表于 2017-5-13 12:56
  x! E. h- d: r能发下控制上都接了哪些线的图吗，我怕接错了。

0 v- O3 h. Q: k+ g3 h) K只要电源没接错，就不会有事。接错其它线最多就是没法实现控制（注意每轴的四根控制线中都有一根电源线）。
/ i, F& `4 |( [, n3 J7 g. v

峨眉大保健

nini21800 发表于 2017-5-15 08:42
只要电源没接错，就不会有事。接错其它线最多就是没法实现控制（注意每轴的四根控制线中都有一根电源线） ...

好的，谢谢！
4 ]9 M% y5 I3 o6 U# l; u, X

峨眉大保健

现在硬件全了，请问CAXA数制车出刀路怎么搞，有学习资料没！小白一个

nini21800

峨眉大保健 发表于 2017-5-16 16:24
$ c1 E% R: A( G; s2 r  _% k9 [现在硬件全了，请问CAXA数制车出刀路怎么搞，有学习资料没！小白一个

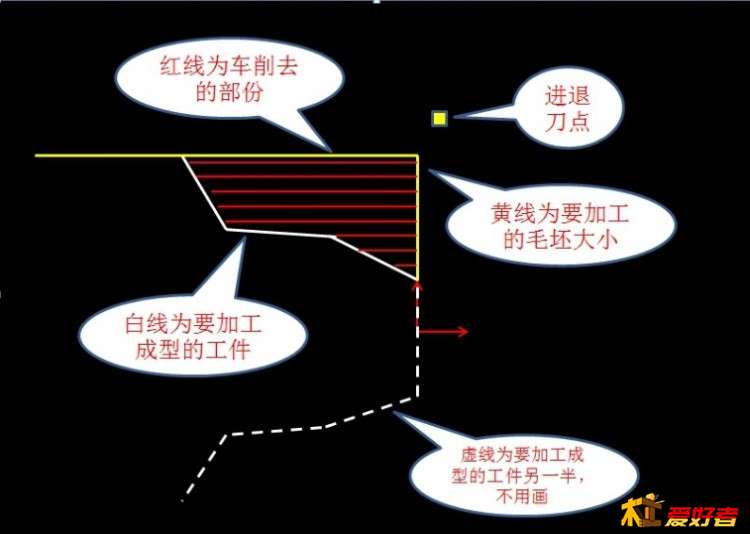

: r8 {) O- `9 M# I" {+ I0 i/ ~! R画好要成型工件的上半部，只用画一半工件再画毛坯（工件和毛坯要成闭环），
! t. \( |; c3 d. W, D再点工具栏中的数控车－轮廓初车，再单个拾取，按顺序拾取工件轮廓每一条线条，点右键，
再按顺序拾取每一条毛坯线，再点右键－点进退刀点，刀路就出来了。

; p# V6 S  z& n% y0 E
5 O/ d( B! I5 `4 ]( G& _1 ^- d

峨眉大保健

nini21800 发表于 2017-5-15 08:42
只要电源没接错，就不会有事。接错其它线最多就是没法实现控制（注意每轴的四根控制线中都有一根电源线） ...

请问控制连驱动是有根线要一分成三吗？还有车床叁数怎么设，我接好后怎么测电机才会转
1 |4 `' p8 x% v

峨眉大保健

看下对吗？驱动和控制都只亮一个灯
' F$ I7 b$ ~2 r6 G3 W# S

峨眉大保健

请把设置图发下行吗，刚试了下，电机全能转

峨眉大保健

nini21800 发表于 2017-5-16 17:01
画好要成型工件的上半部，只用画一半工件再画毛坯（工件和毛坯要成闭环），
再点工具栏中的数控车－轮廓 ...

caxa是不是要用正版才能出刀路

nini21800

峨眉大保健 发表于 2017-5-17 13:43
caxa是不是要用正版才能出刀路

# X5 Q, s) v! G  ]% S: }$ y0 g" k破解版就行
  J$ Y+ k/ T  L

nini21800

峨眉大保健 发表于 2017-5-16 23:44
请问控制连驱动是有根线要一分成三吗？还有车床叁数怎么设，我接好后怎么测电机才会转

$ ^) r/ F( h+ F, S9 {) {电源那根是要同时接驱动三个口如电压高的要加上电阻（按驱动说明接）
$ X: d( }& E( B# }

nini21800

峨眉大保健 发表于 2017-5-17 01:07
请把设置图发下行吗，刚试了下，电机全能转

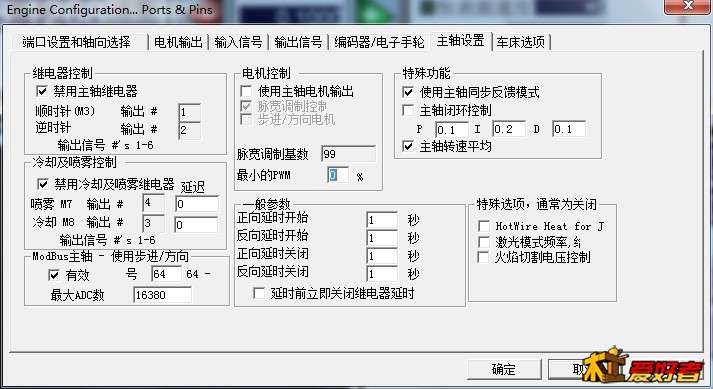

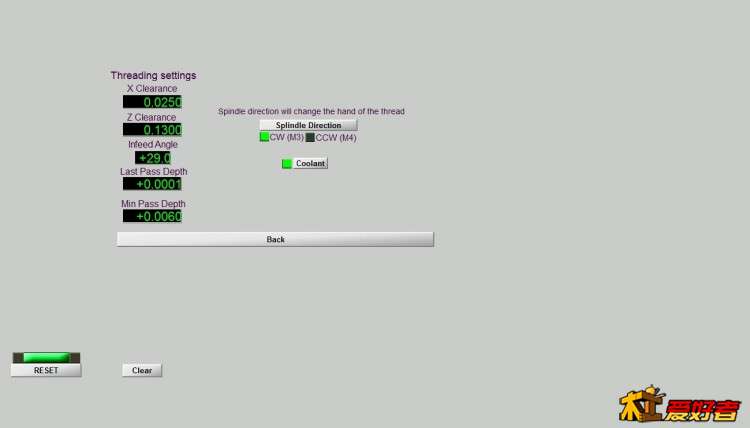

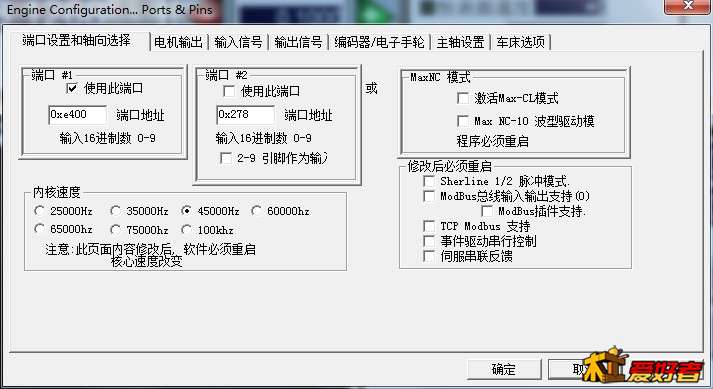

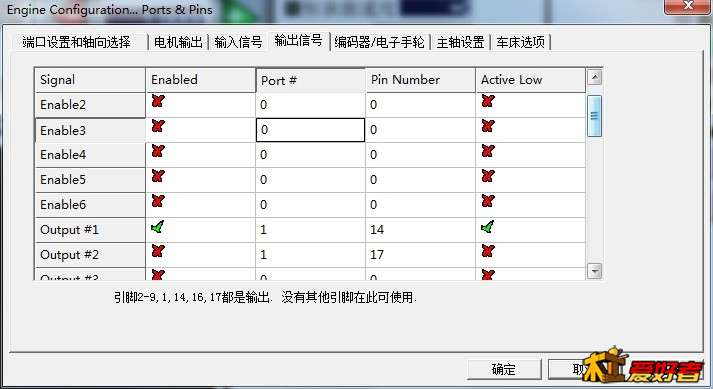

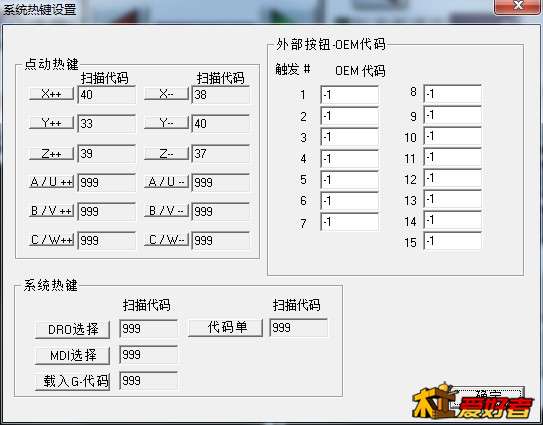

今天上班，设置的图片不在公司电脑上，现在回来再发了。先选择公制毫米


5 o0 D% y6 I6 a9 E3 R3 K; B
% L) ~1 \5 J" a' }" X  V) v$ N) ?  F9 u

; y% E' f! F# B
3 W3 a/ S. t# a
+ R/ J$ {0 U% W  j; i4 s" M
* Y) o; G# P( P5 D+ R2 r* L
) |/ o5 A# v0 ]5 h" w
3 L2 u' @; {& H* z% ]) ]

, Y( U5 Y' z# {( P8 _) E
1 m" G2 C" c6 U5 {


6 x$ `0 _/ u* o% [

% ]3 p: H8 C* @1 C: q  E; d- E
2 q  M2 D/ Y2 ^! I8 l- y, e9 t
2 G. l' u$ m( E) c

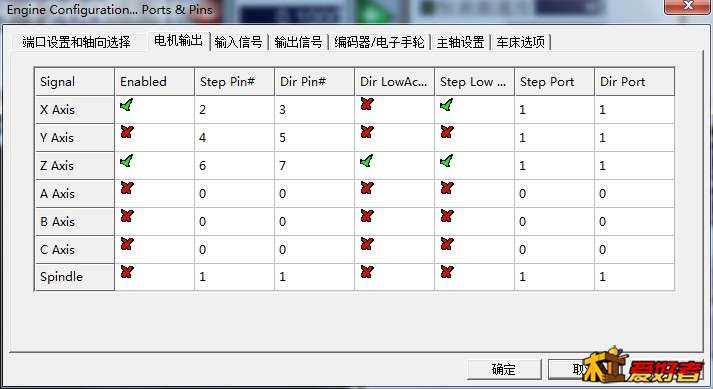

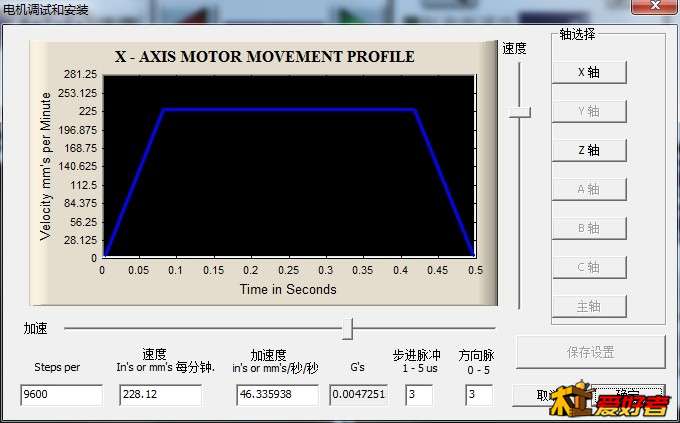

5 }! p# o0 N& H! D- \脉冲设置 ：    200（电机1.8度，如电机是0.9度的是400）X 驱动细分 X 同步轮比（丝杆除以电机同步轮） / 丝杆导程


5 ]: X, r7 N, s) v

aat97

你用的是什么刀啊，一把刀就可以了吗
