也发个去年180改的数控

nini21800 · 发表于 2017-5-9 13:57:49

aat97 发表于 2017-5-9 13:497 ?/ F, N) x- s7 b8 g9 s) R
你是用雕刻机的电路板吗？MACH3?

是的，MACH3并口控制器和步进电机驱动器

aat97 · 发表于 2017-5-9 14:00:26

我现在有一台小车床，想改装一下数控的，你买了什么，怎么改的，能说一下吗？

nini21800 · 发表于 2017-5-9 14:45:05

aat97 发表于 2017-5-9 14:00
# q; {/ ~3 I, ~5 f$ i. K1 p我现在有一台小车床，想改装一下数控的，你买了什么，怎么改的，能说一下吗？

2个步进驱动器，1个MACH3并口卡控制器，4个同步轮，2条同步带，2个步进电机，3个光电开关（可以不要，是用来做主轴转速和限位用），1个急停开关（普通的就行），有钱可以把丝杆换成滚珠丝杆，电脑没带并口卡的要买独立并口卡，1条并口线。

nini21800 · 发表于 2017-5-9 14:51:37

nini21800 发表于 2017-5-9 11:352 N, W+ U. e( q; f9 r( \7 E
X轴的卡圆不用很准确，上下左右留有一定的宽度就可以，圆合大就可以了，左边的放电机地方也可以加长点好 ...

电机位应该是在右边的，那里面打成左边了。

峨眉大保健 · 发表于 2017-5-9 14:51:57

nini21800 发表于 2017-5-9 11:35 ( G" U- @5 ?6 W9 _3 u9 \5 b
X轴的卡圆不用很准确，上下左右留有一定的宽度就可以，圆合大就可以了，左边的放电机地方也可以加长点好 ...

30和40的同步轮用多大内径，还有买一条225的和一条222的同步带行不

nini21800 · 发表于 2017-5-9 14:54:23

买好上面的的东西后，控制器连上电脑，接上驱动器电机，下载个MACH3设置好，先弄转电机再进行装上床。

nini21800 · 发表于 2017-5-9 15:02:15

峨眉大保健发表于 2017-5-9 14:51, \" r0 s8 ^, I; B
30和40的同步轮用多大内径，还有买一条225的和一条222的同步带行不

225的就合X轴的，Z轴的我这里没有少于225的也不知多少合，应该少几5个齿左右就合。20的同步轮放在电机上，30和40同步轮，就是小孔的那种，回来看丝杆大小自己车。

峨眉大保健 · 发表于 2017-5-9 15:26:23

nini21800 发表于 2017-5-9 15:02 7 m( o3 S$ S1 ?* N l
225的就合X轴的，Z轴的我这里没有少于225的也不知多少合，应该少几5个齿左右就合。20的同步轮放在电机上 ...

买哪种型号的光电开关给个型号和图片行吗

nini21800 · 发表于 2017-5-9 19:46:34

峨眉大保健发表于 2017-5-9 15:26. R( o# J$ ?' C+ q# L9 F
买哪种型号的光电开关给个型号和图片行吗

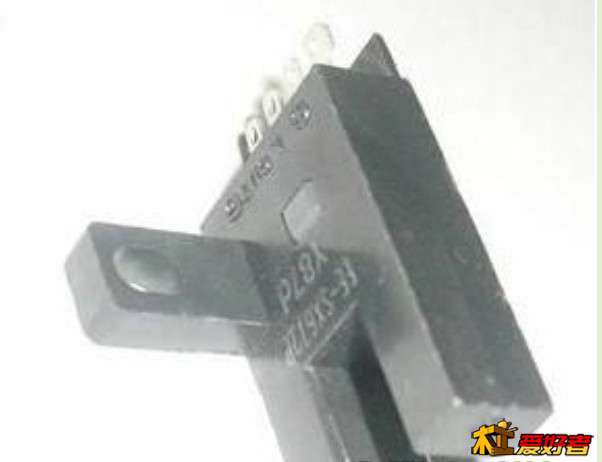

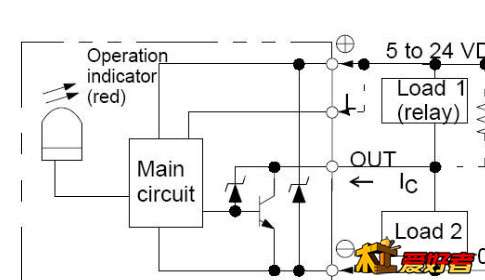

引用前辈的图，这也是前辈试验过的，我的光电开关是从打印机上拆下来的。

峨眉大保健 · 发表于 2017-5-9 21:45:17

能把两个要下的软件发给我吗

nini21800 · 发表于 2017-5-10 00:11:22

峨眉大保健发表于 2017-5-9 21:45
! f5 X- t8 L- P' _! H, d: m8 `能把两个要下的软件发给我吗

文件太大没法上传
CAXA数控车2015r1
Mach3-3.041

峨眉大保健 · 发表于 2017-5-10 00:13:37

nini21800 发表于 2017-5-10 00:11 4 f0 J: ]$ X+ [/ V
文件太大没法上传! |+ S% B+ V' H
CAXA数控车2015r1$ }9 M/ B) d; W
Mach3-3.041

谢谢！整一晚都晕了。电脑有要求什么系统吗？xp还是win7

nini21800 · 发表于 2017-5-10 10:35:46

峨眉大保健发表于 2017-5-10 00:13
, @- v' B2 Y1 ?* K8 \, z% q+ x谢谢！整一晚都晕了。电脑有要求什么系统吗？xp还是win7

XP和Win7都可以，不过Win7只能用32位系统，不能用64位。

ahyj8888 · 发表于 2017-5-10 21:43:17

做得漂亮

ahyj8888 · 发表于 2017-5-10 21:43:20

做得漂亮
