也发个去年180改的数控

nini21800 · 发表于 2017-6-26 10:56:41

aat97 发表于 2017-6-26 10:46! |! p' `: x( a( y1 `5 b- X
我都有看，但不清楚，有其它图吗

我的就是一个亚克力板，Z轴装在原来装齿轮的固定板的位置上，用来固定电机，同步轮装在丝杆和电机轴上。X轴先拆下手轮，装好同步轮后再想办法装上手轮。

aat97 · 发表于 2017-6-26 11:49:02

nini21800 发表于 2017-6-26 10:56
' b+ X* Q# N) n/ t4 [( Q+ h" {, i# F我的就是一个亚克力板，Z轴装在原来装齿轮的固定板的位置上，用来固定电机，同步轮装在丝杆和电机轴上。X ...

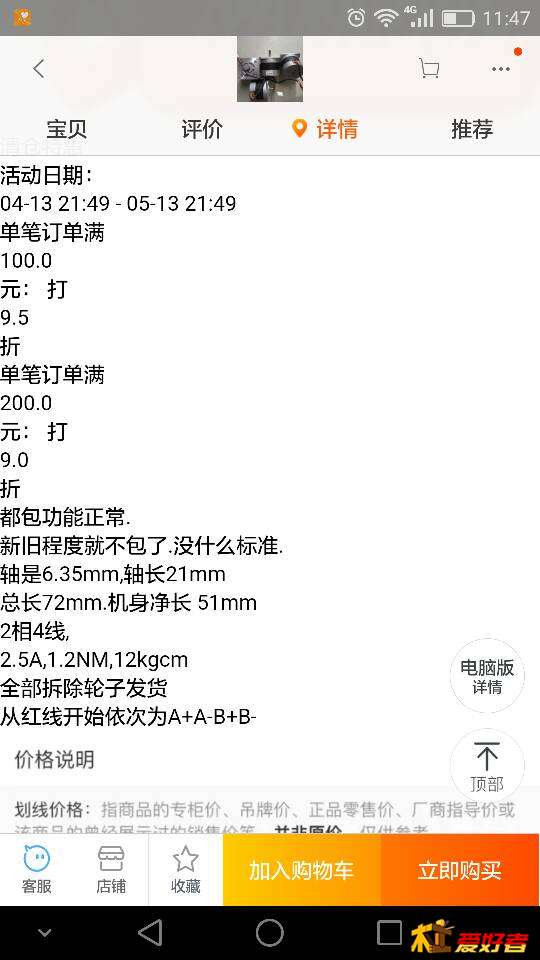

这种57电机可以吗

nini21800 · 发表于 2017-6-26 20:54:14

aat97 发表于 2017-6-26 11:49
s5 F, j" z! h. h. \4 N这种57电机可以吗

可以，就是这种，我有一个电机才2.1A

川人在柳 · 发表于 2017-8-18 23:27:22

楼主有准备换滚珠丝杠么？

nini21800 · 发表于 2017-8-19 18:00:11

看了看国产的1605，一百多的也只能换Z轴了，X轴没位置，现在正在自己制作雕刻机玩。

ttys · 发表于 2017-9-13 00:11:17

朋友问一下你的光电开关怎么接的，是三个脚？

nini21800 · 发表于 2017-9-13 12:10:06

ttys 发表于 2017-9-13 00:11( _9 F1 q/ ] [9 W/ u" N; f9 m U
朋友问一下你的光电开关怎么接的，是三个脚？

是三个脚的，一个电源一个地一个输出，输出接控制板的一个输入端并设置好就可以了（有部分要加个三极管反相一下）。

雕刻学徒123 · 发表于 2017-9-13 21:27:05

太厉害了

ttys · 发表于 2017-9-15 16:20:26

nini21800 发表于 2017-5-30 15:28% W: J$ o7 h1 b. K9 b' F
CAXA也要设置一下，不然车刀自己一面的会跑圆，增加一个Mach3的车床名称

学习了谢谢。

这个后设置，需要把x改为代表半径。

ttys · 发表于 2017-9-15 16:21:25

nini21800 发表于 2017-9-13 04:105 U" O0 d- H" y/ @3 q$ i \: n
是三个脚的，一个电源一个地一个输出，输出接控制板的一个输入端并设置好就可以了（有部分要加个三极管反 ...

开关买了不放心买了三种，等安装时候不明白再请教谢谢。

nini21800 · 发表于 2017-9-15 21:52:33

ttys 发表于 2017-9-15 16:21( ^0 x$ b$ s8 _" H8 w# ]! y8 m/ I
开关买了不放心买了三种，等安装时候不明白再请教谢谢。

我会的都会回答你......

nini21800 · 发表于 2017-9-15 22:09:39

拿身边有的材料做了个雕刻机，做好后发现X轴太短Z轴太高，以后有材料再改进了。

铁片不够了，只能用木板。

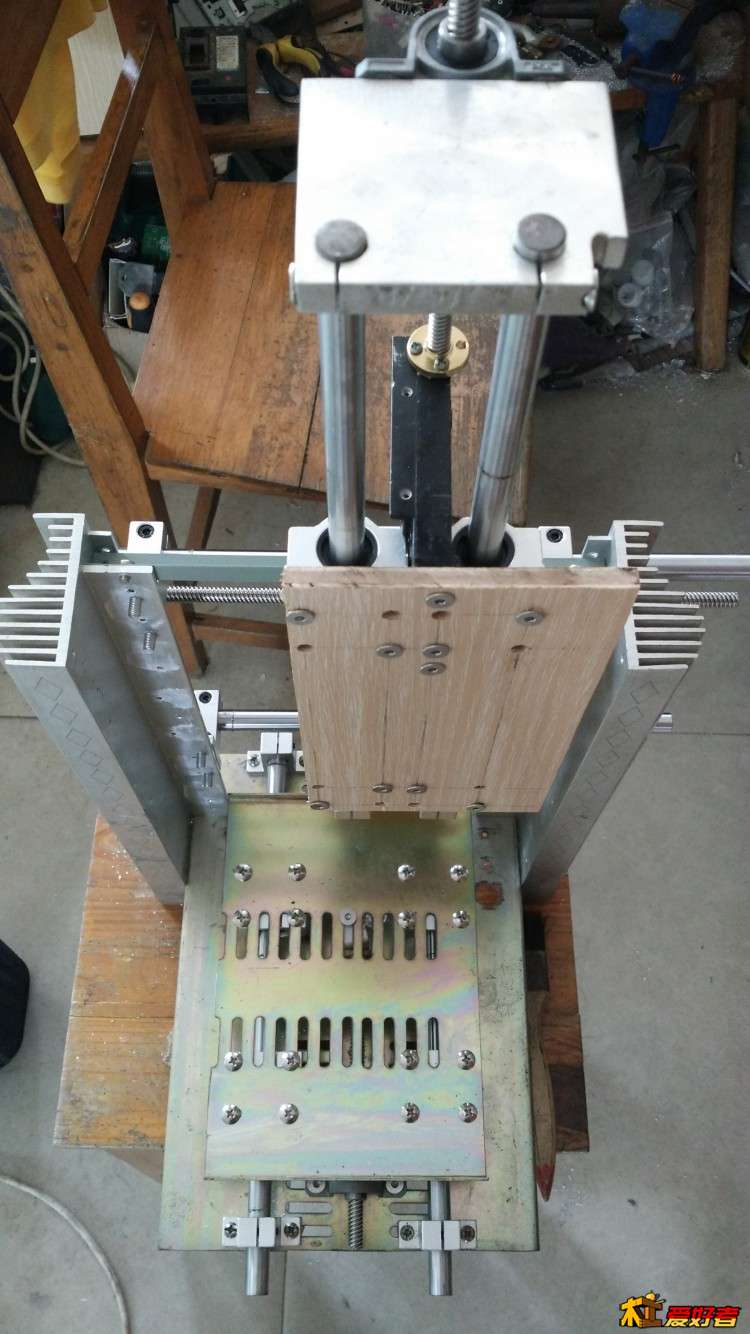

装上三轴

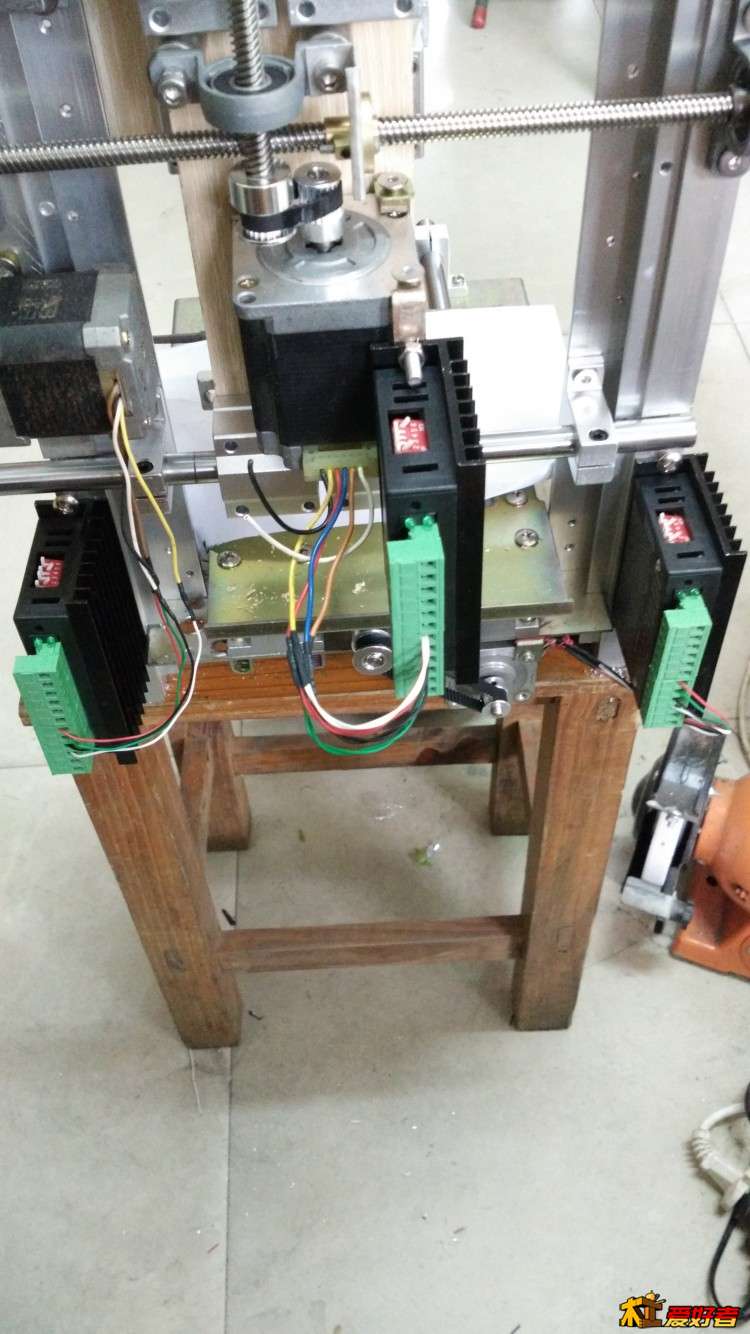

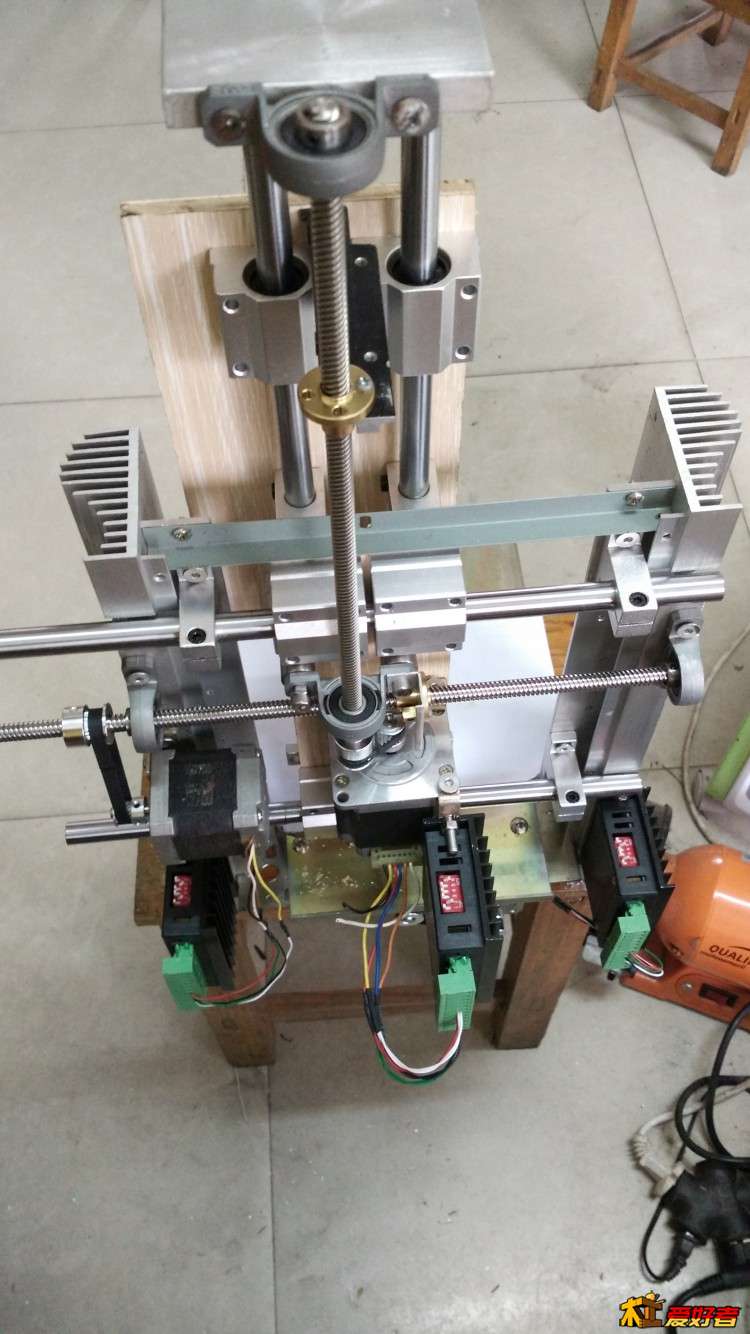

再装步进电机

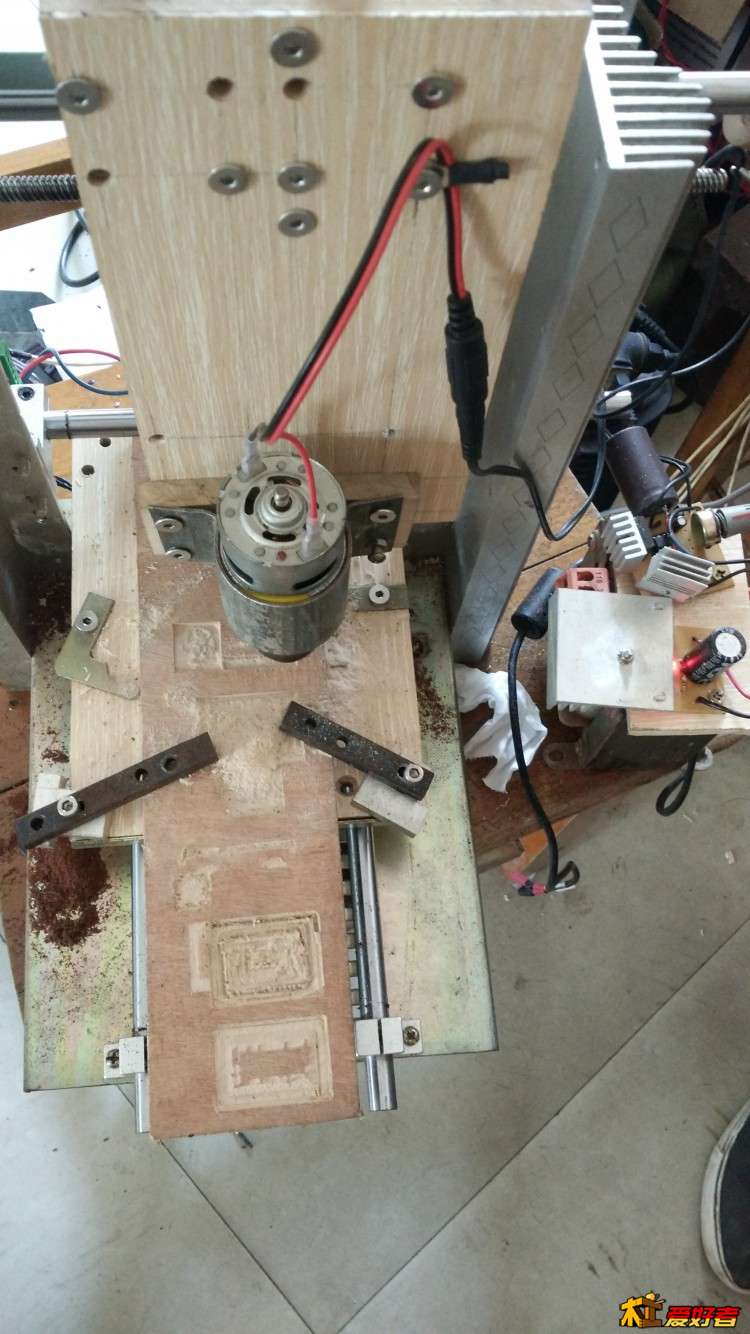

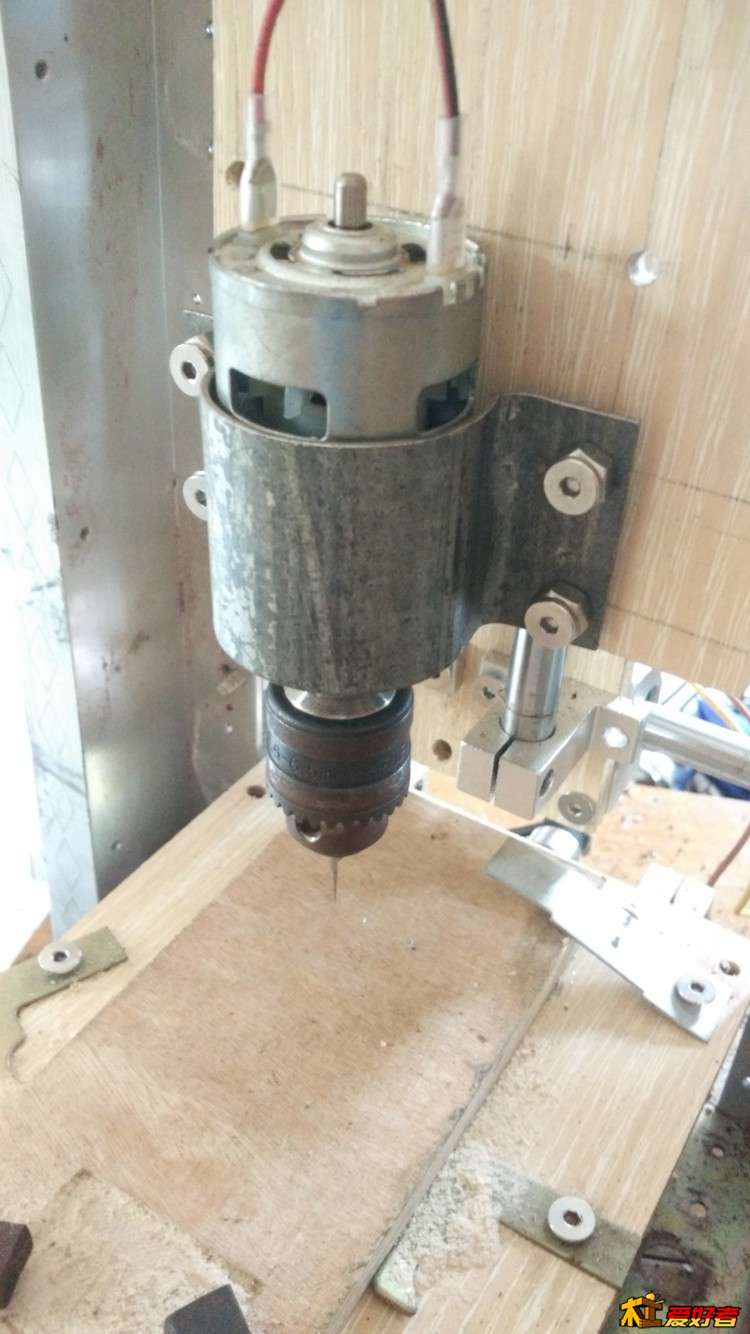

用个775电机做主轴

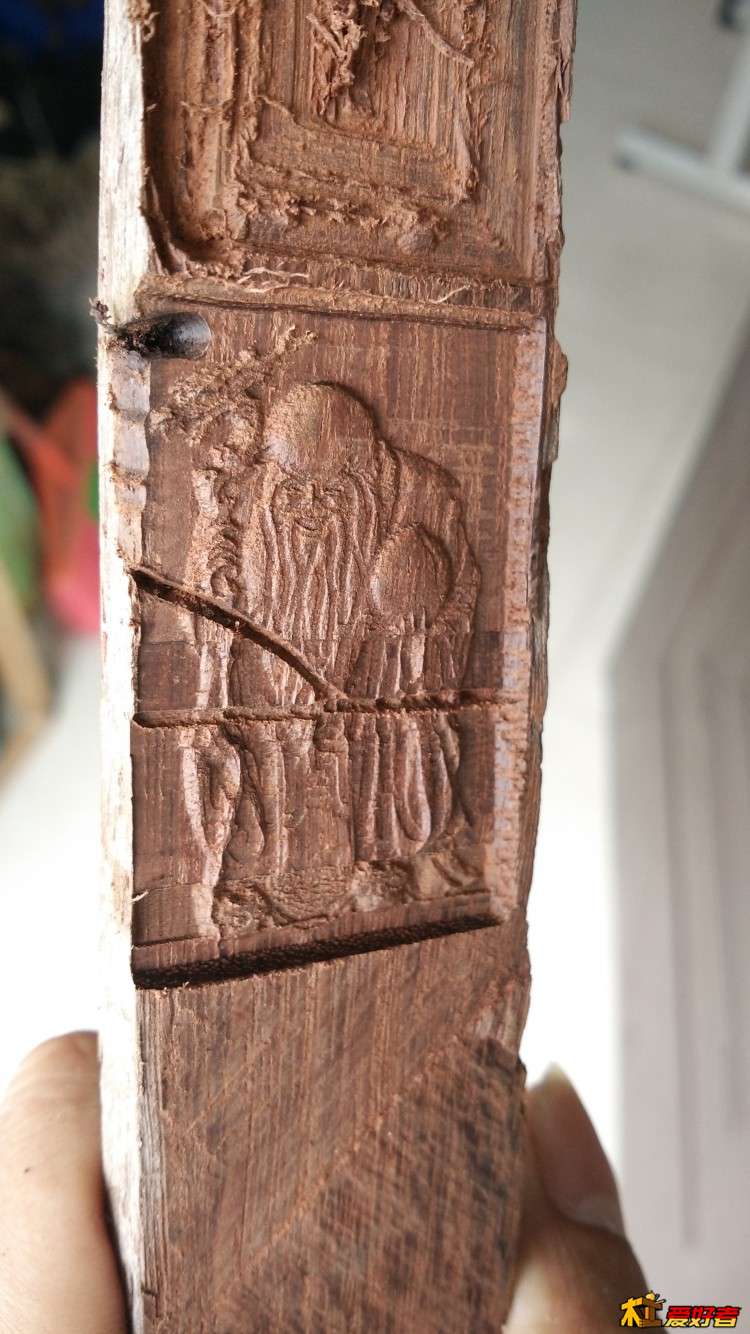

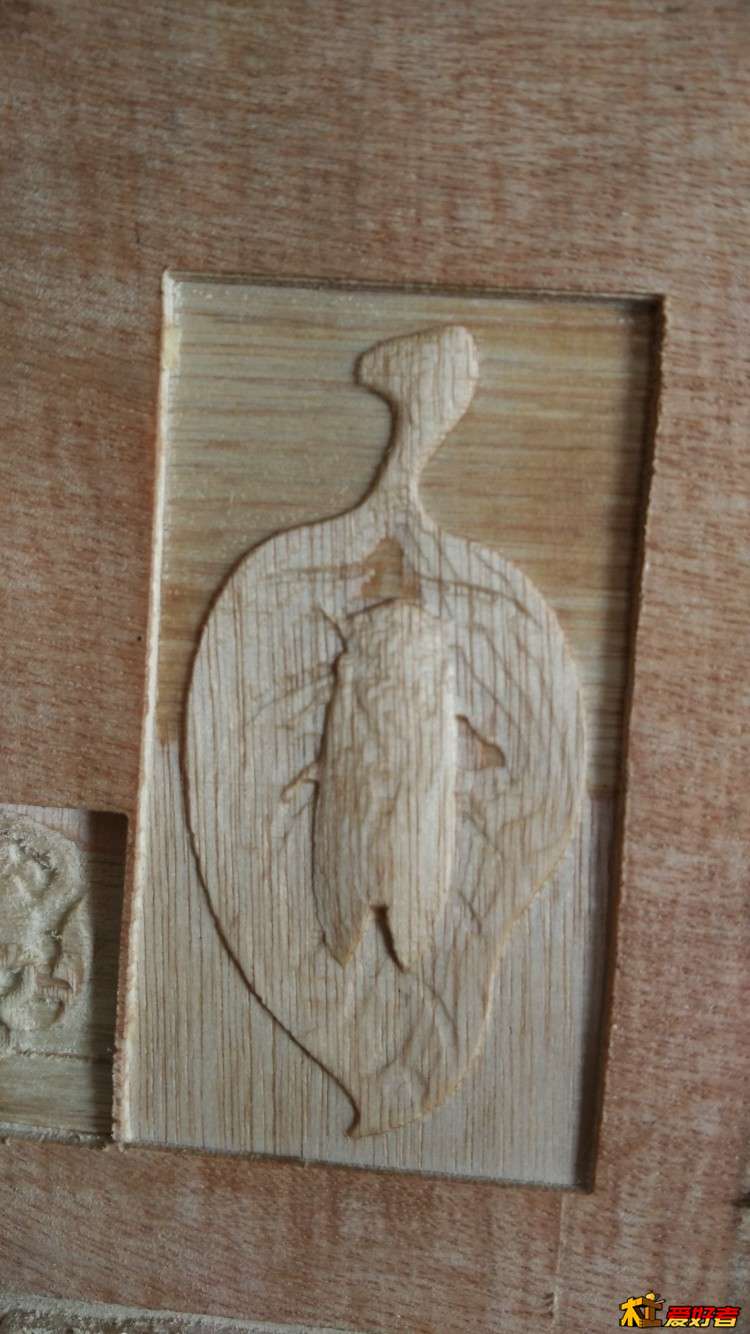

刚做好雕出了惨不忍睹图

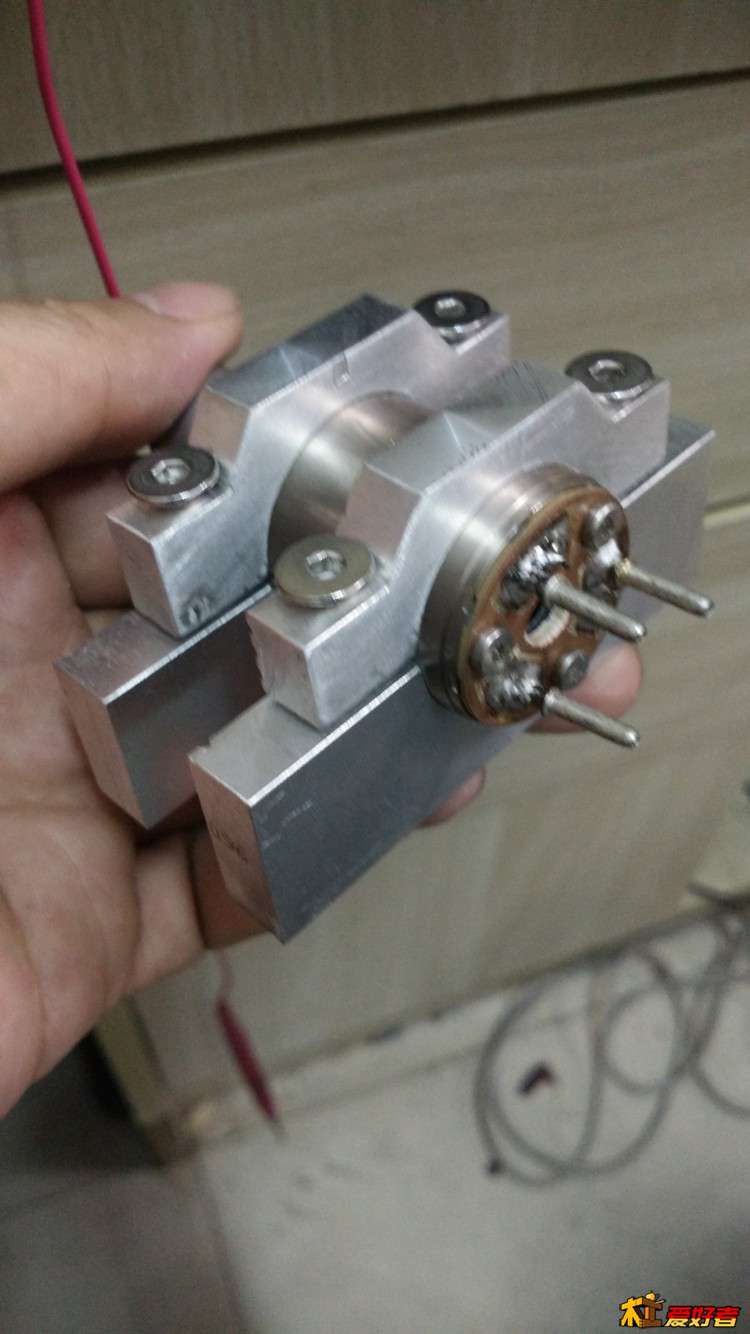

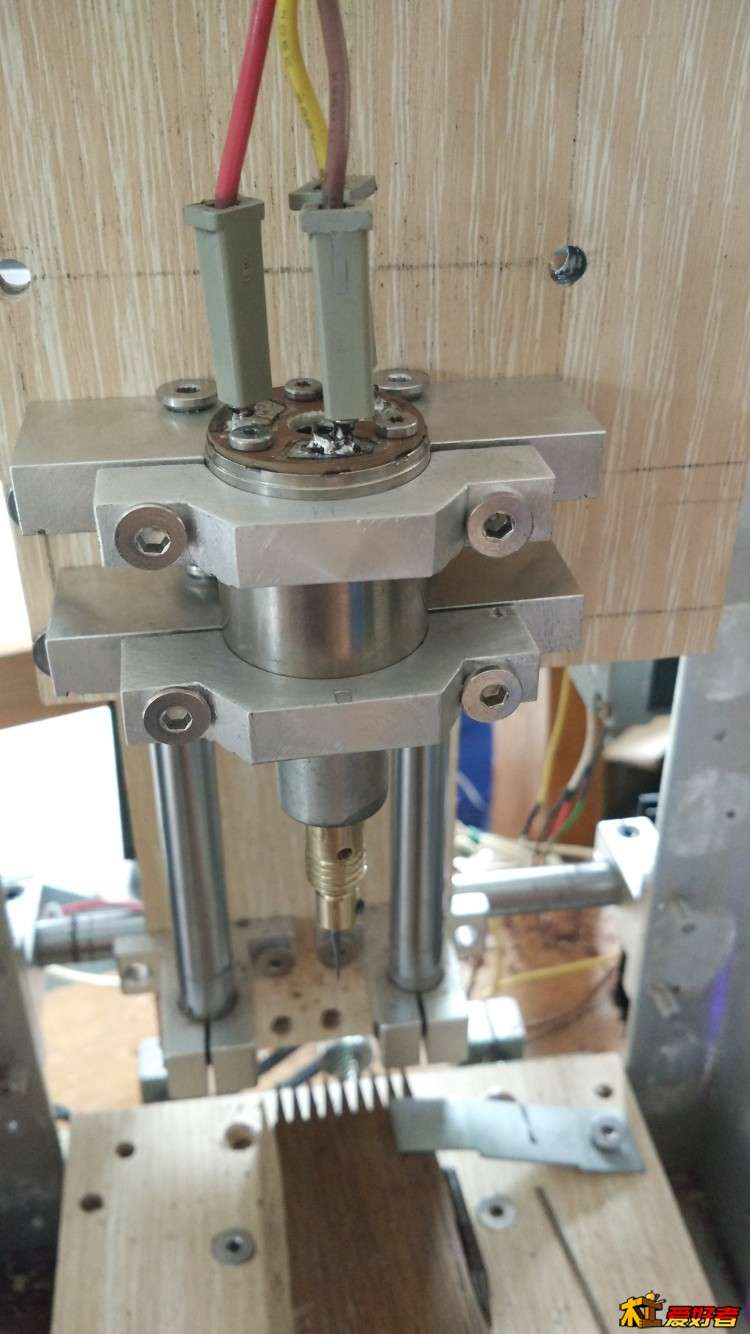

主轴轴心不正，转速高时吵声很大，换个小点的无刷电机（说是12V有20000转）

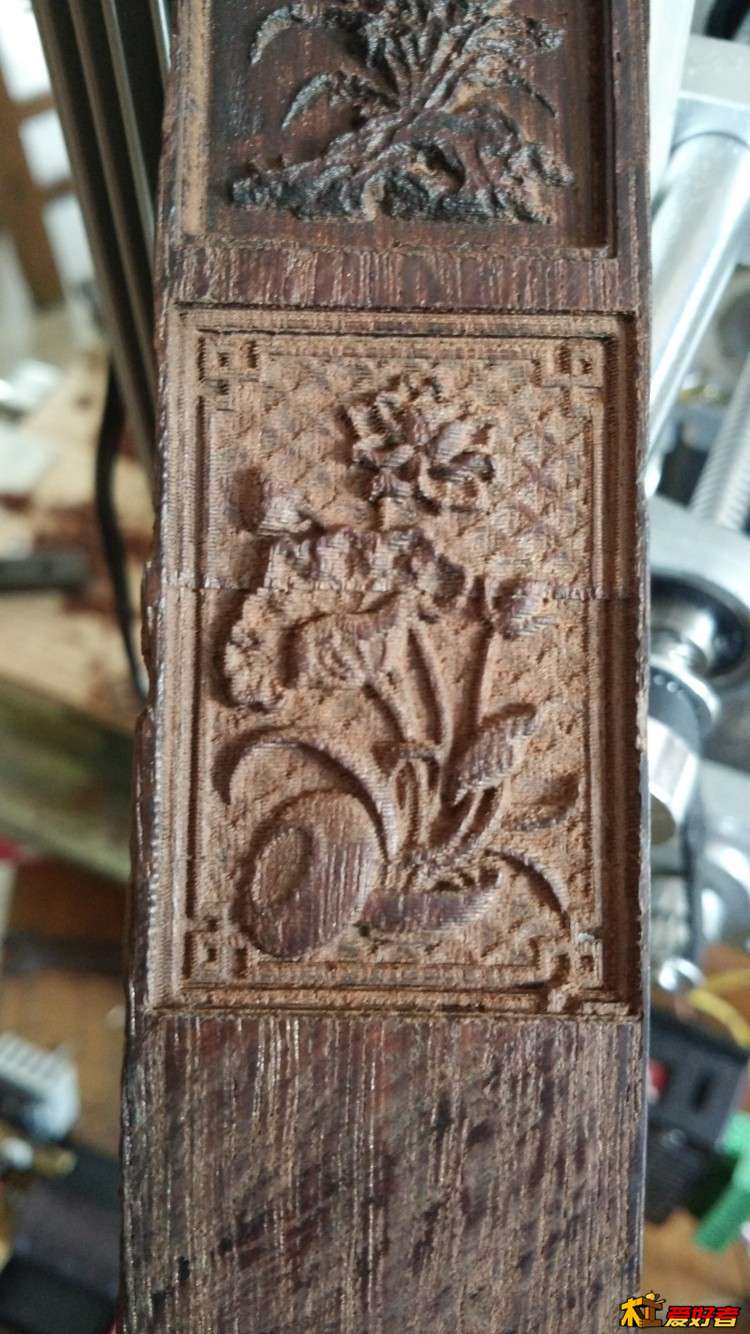

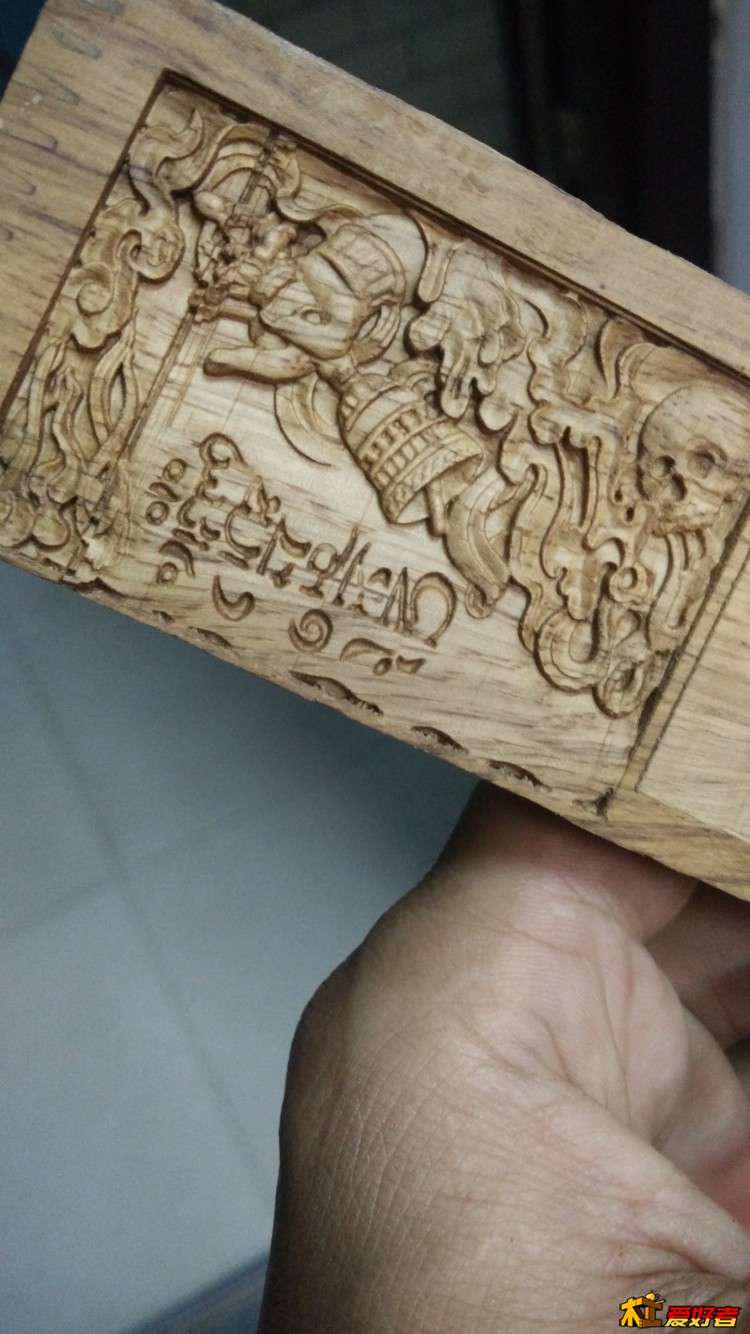

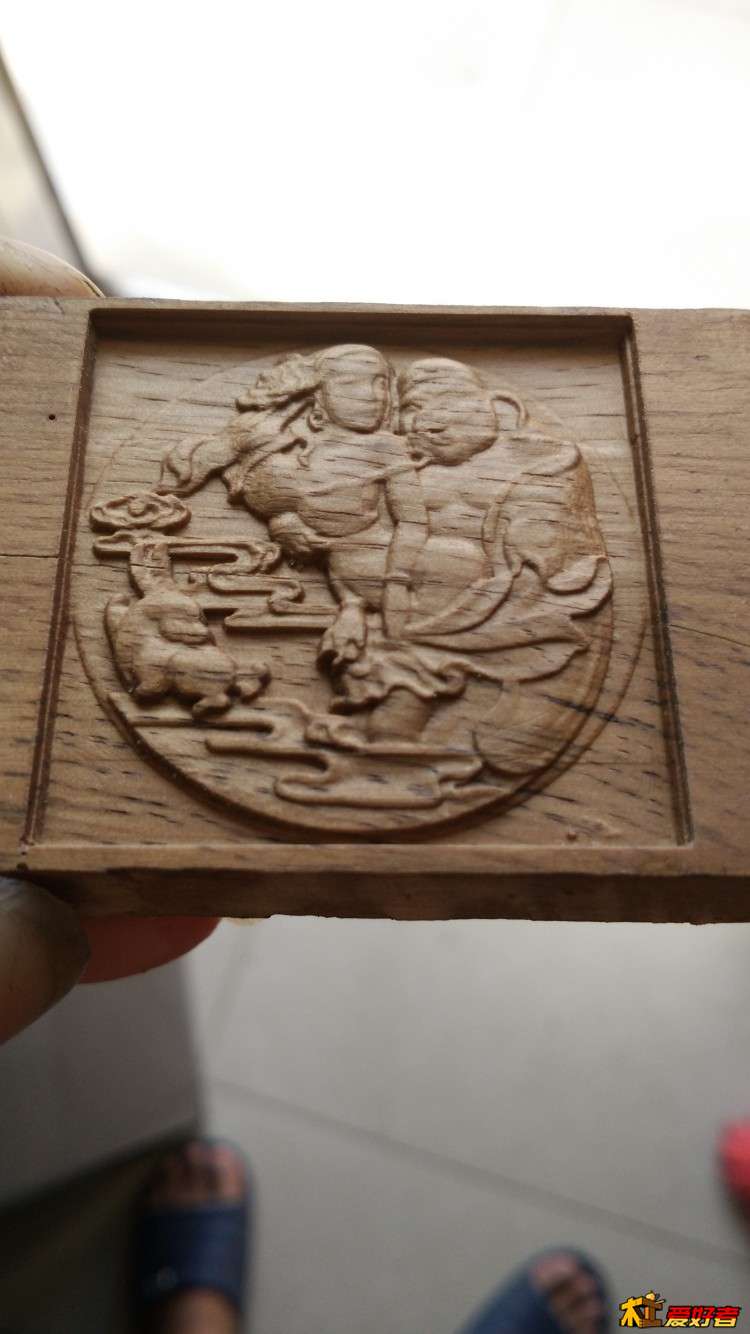

用个夹板试雕，好多了.....

再熟悉熟悉一下雕刻软件

雕刻中途停机，再雕时还是很容易出现问题的......

zts · 发表于 2017-9-17 21:48:18

ttys · 发表于 2017-9-19 11:41:57

朋友我的光点开工码盘装好了，能够测速，还没实验车螺纹。咨询一下，你的mach3上显示的转速会不会跳动？无刷电机做动力，好像不是很稳定，转速在1000以下，会有10转左右跳动。问一下你的情况。转速不稳在百分之十会不会影响螺纹精度？

ttys · 发表于 2017-9-19 11:42:32

朋友我的光点开工码盘装好了，能够测速，还没实验车螺纹。咨询一下，你的mach3上显示的转速会不会跳动？无刷电机做动力，好像不是很稳定，转速在1000以下，会有10转左右跳动。问一下你的情况。转速不稳在百分之十会不会影响螺纹精度？
