也发个去年180改的数控

nini21800

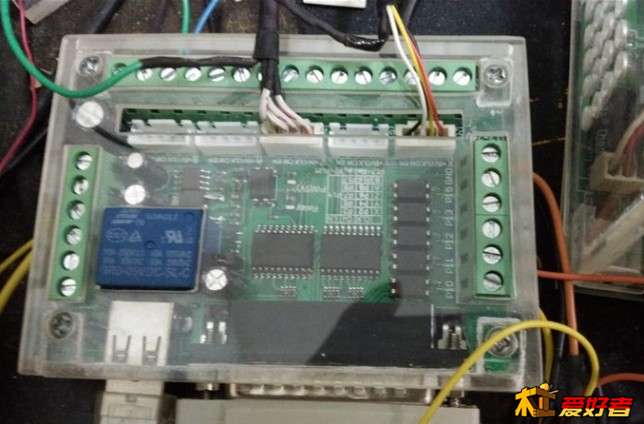

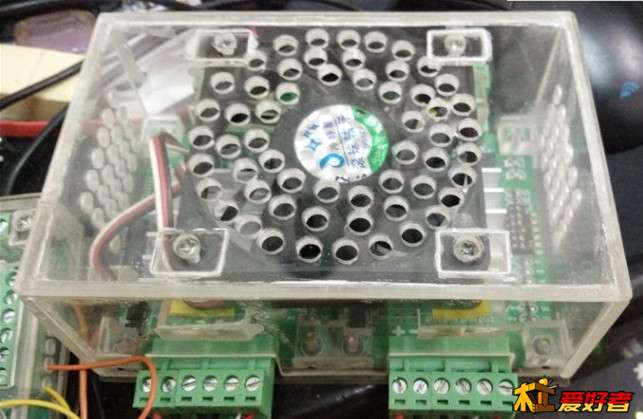

网上买来20块左右的驱动和并口控制器

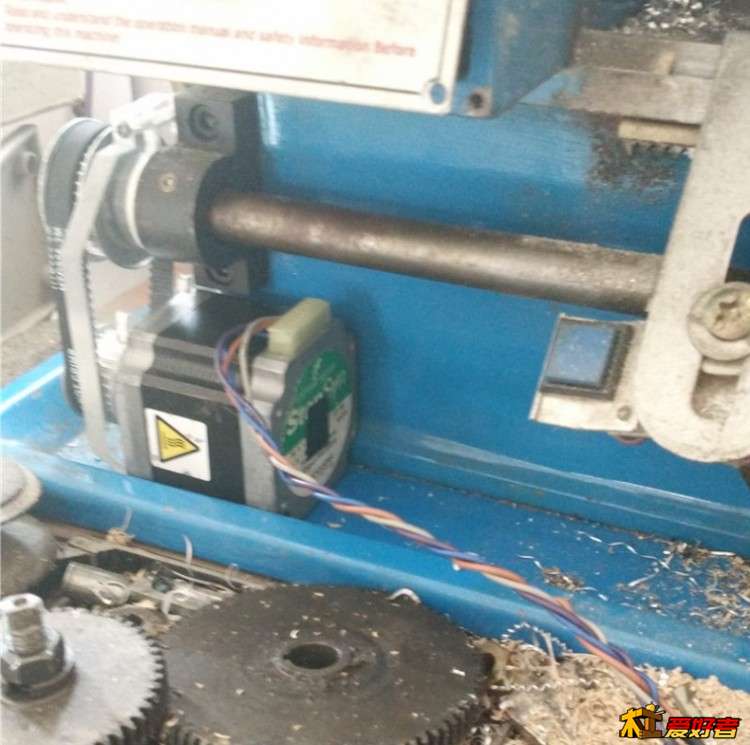

改装上床，X轴

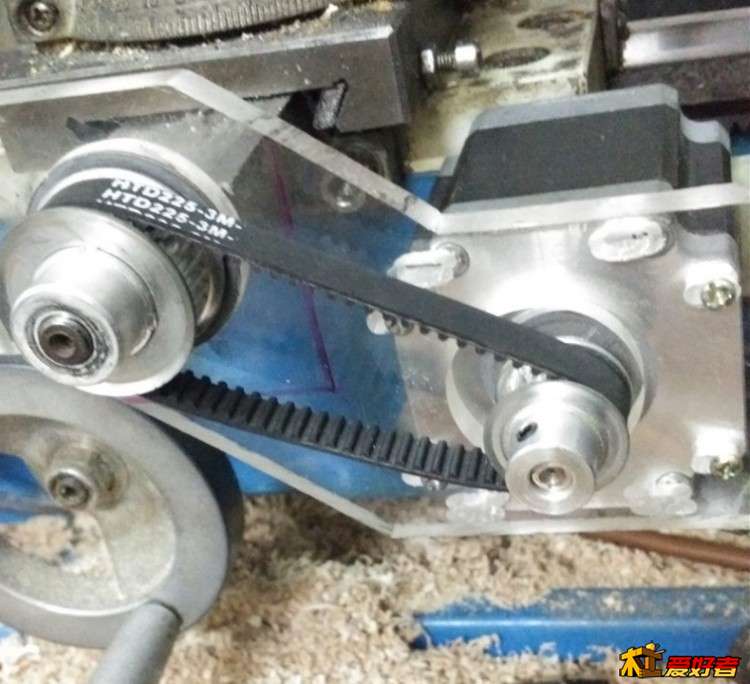

Z轴


加装主轴转光电开关

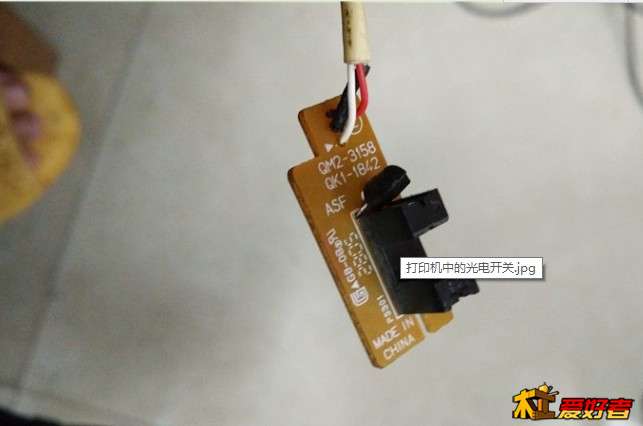

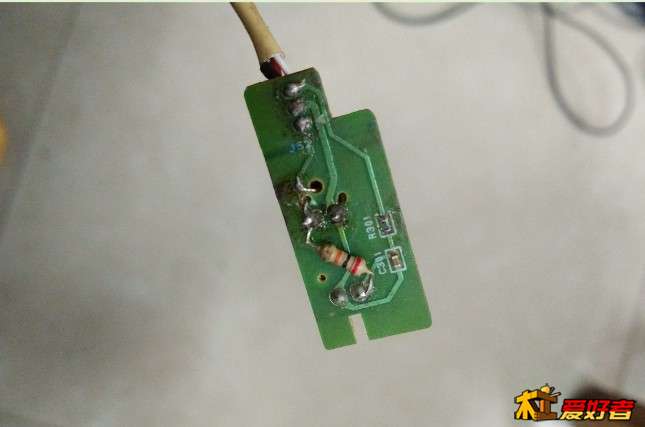

打印机的光电不合用，改装光电开关

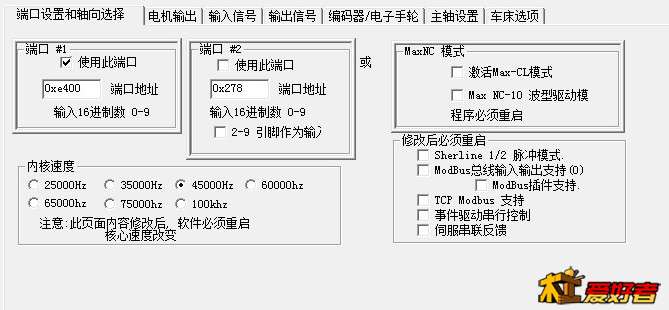

电脑没有并口卡，只能另加装，并改并口卡地址，设置好MACH3

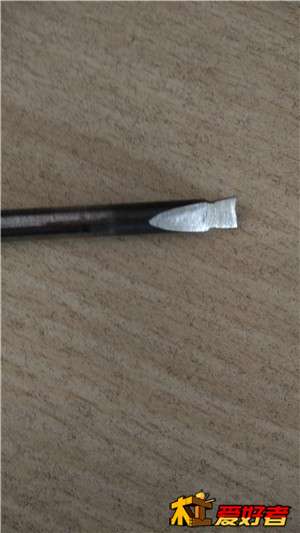

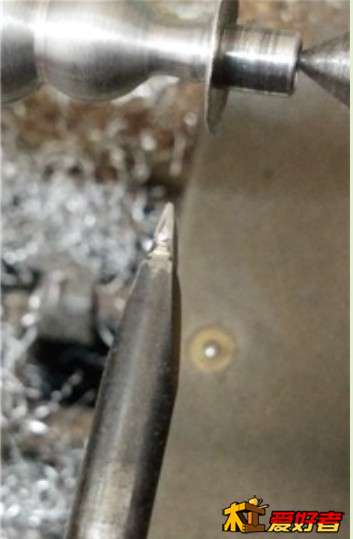

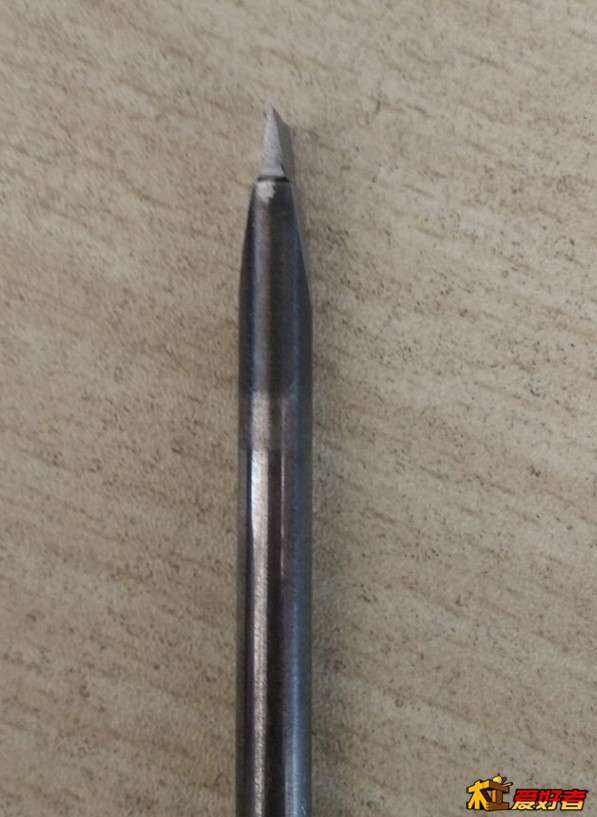

用汽车汽门心磨制一把车刀

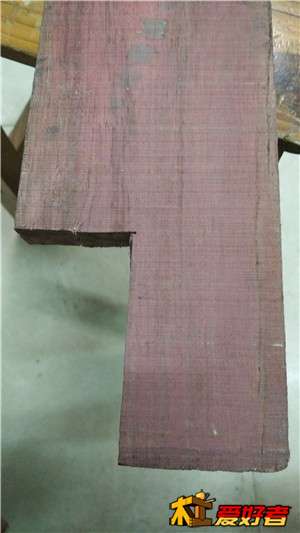

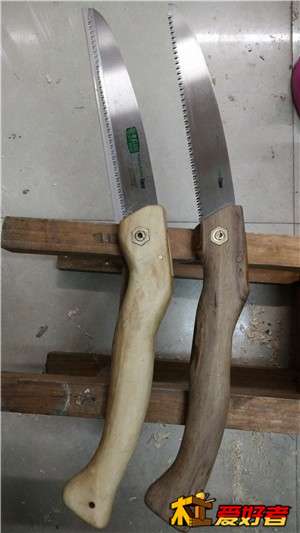

没有台锯带锯，只能弄把手工锯开料

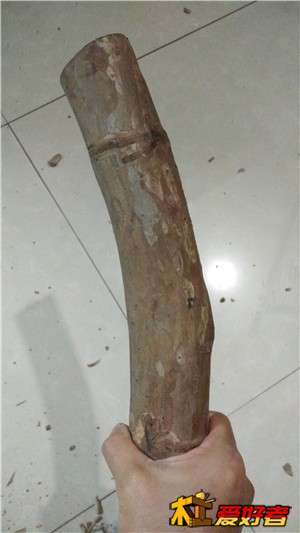

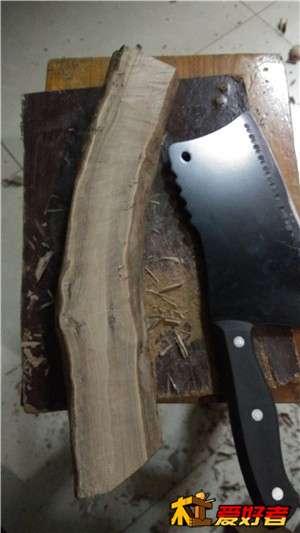

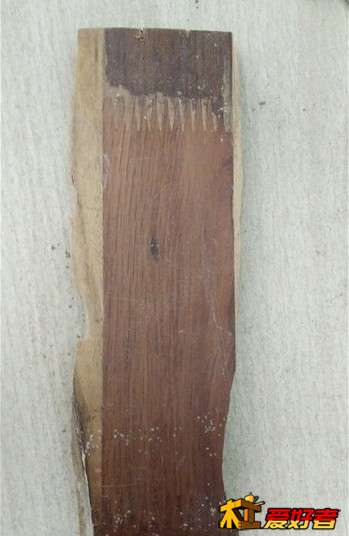

找块木


上菜刀，努力的砍..........

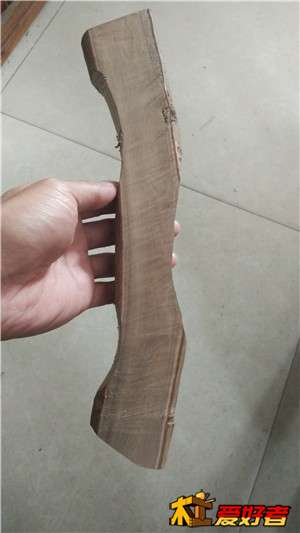

弄成大概轮廓

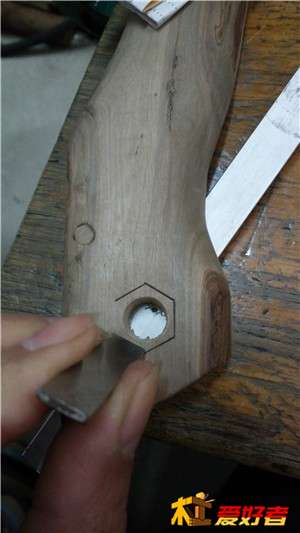

磨制，开孔

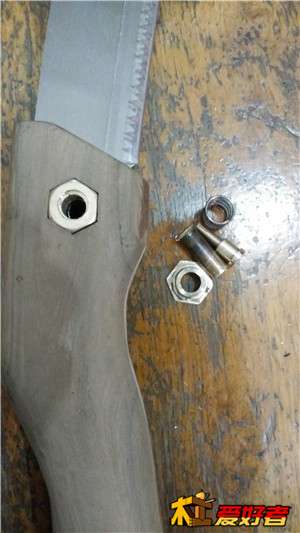

水龙头的铜组件车好，组装


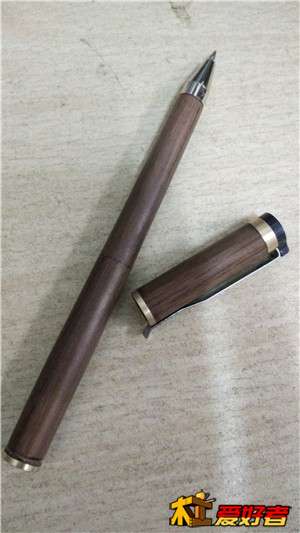

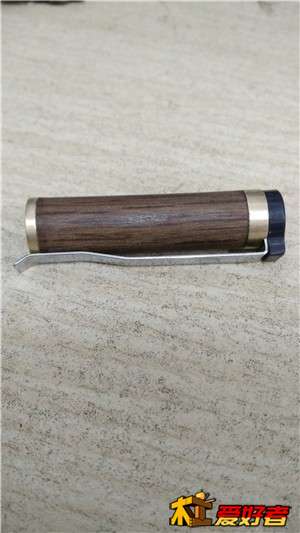

成型


上料，手工开料

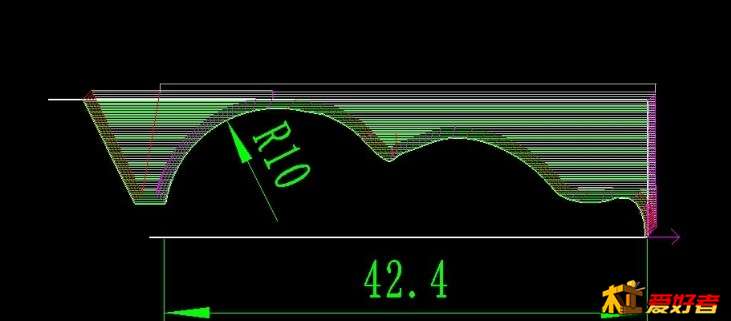

CAXA数制车出刀路

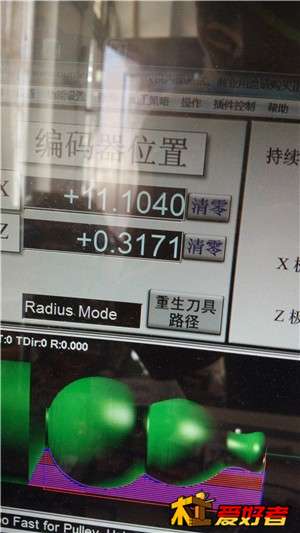

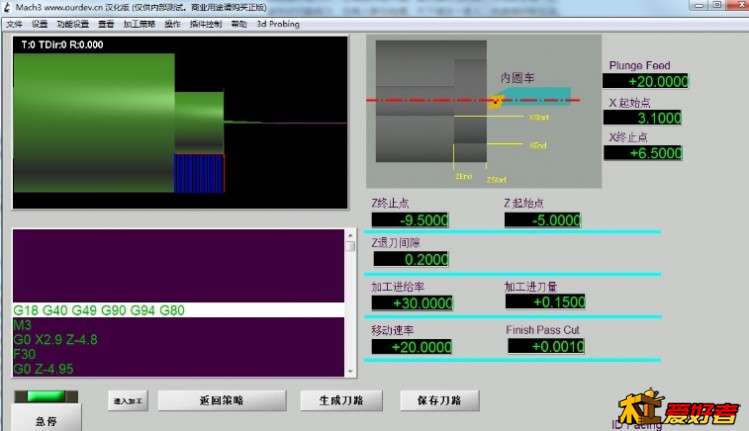

导入MACH3

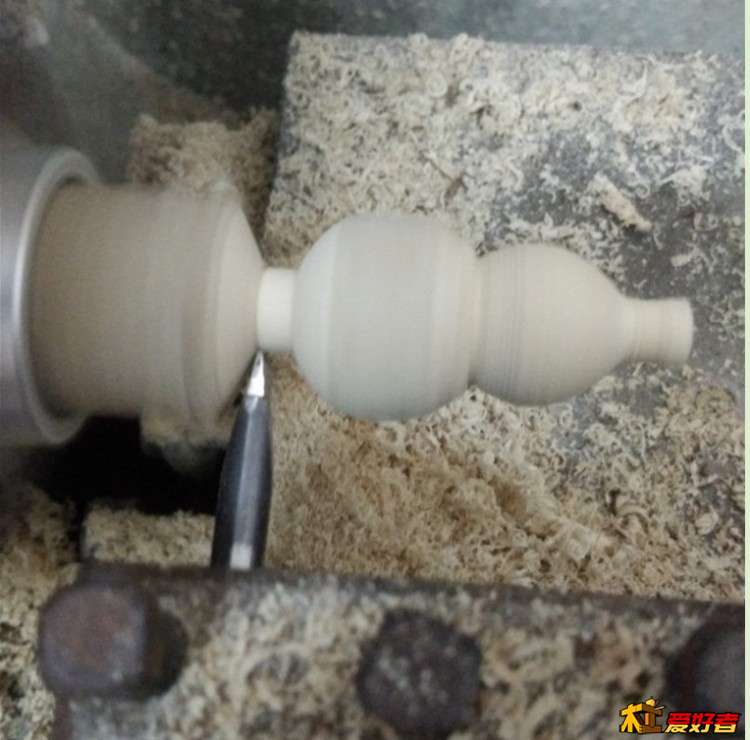

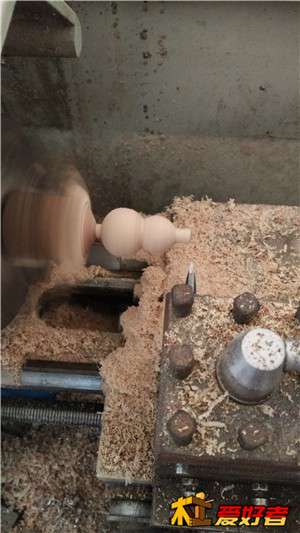

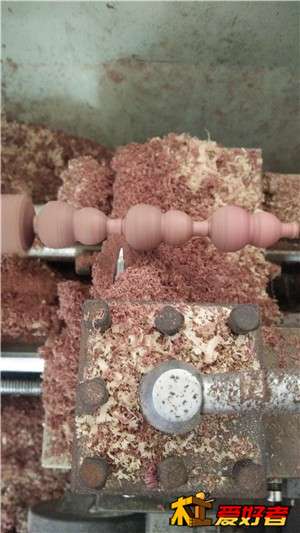

开始数控试车

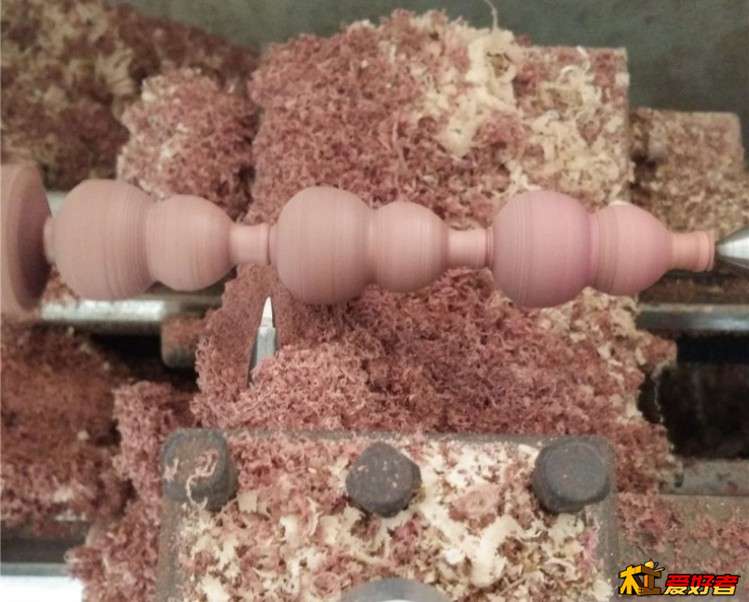

试车三只一串

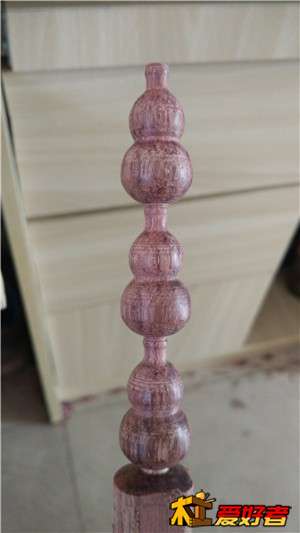

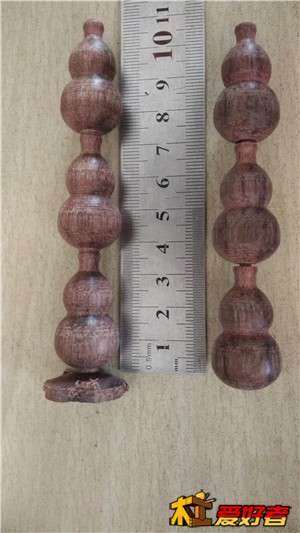

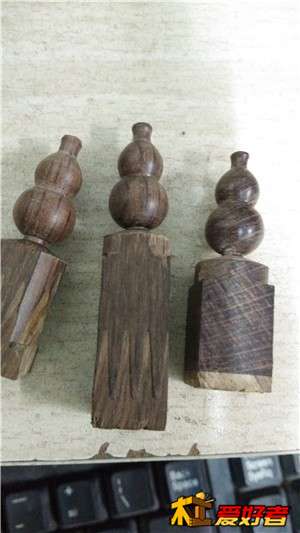

车好看看效果

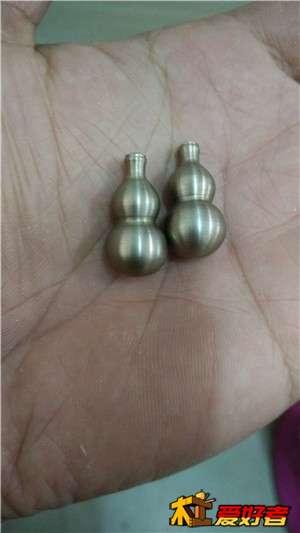

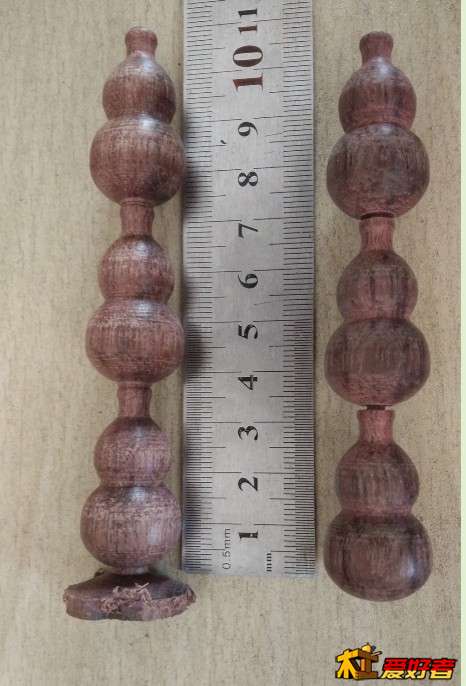

两串小葫芦


三只更小的

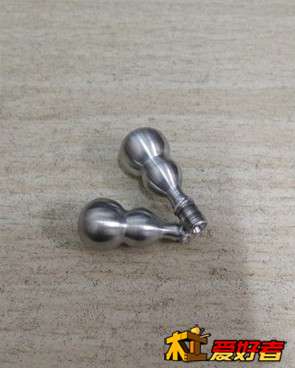

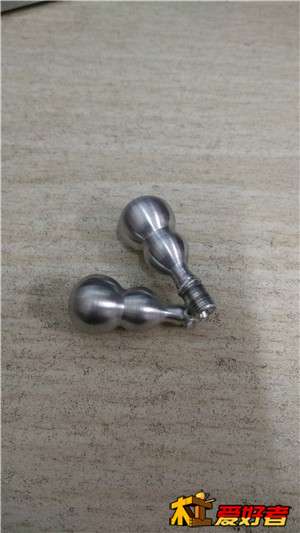

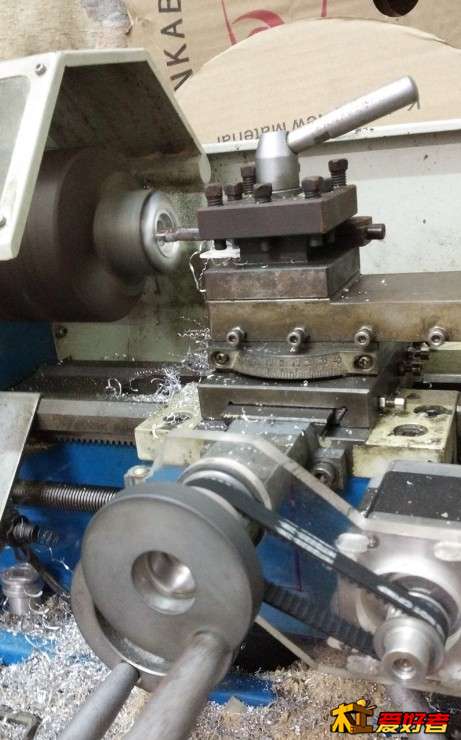

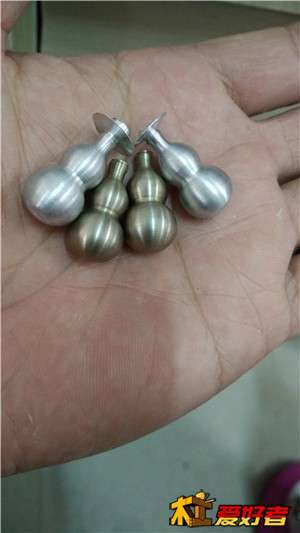

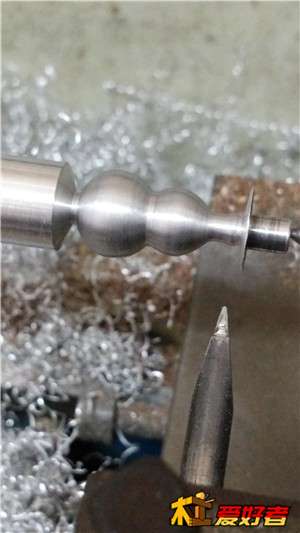

试一下车削铝合金的


效果还不错，车刀可以干铝合金


进行氧化上色，本来上的淡淡的黑色，成的淡金色的了


对比一下

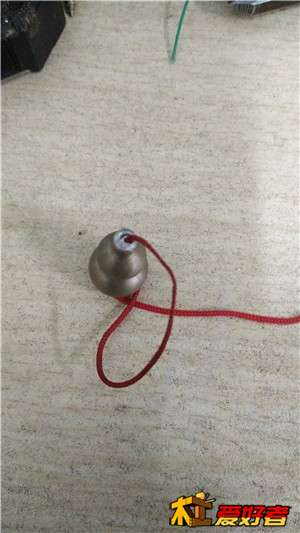

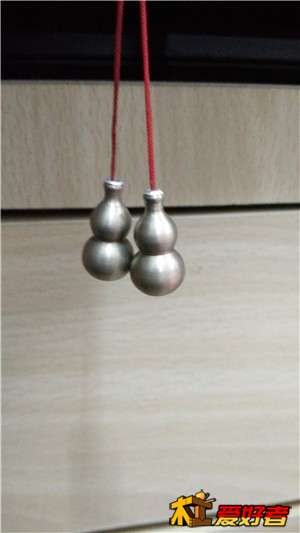

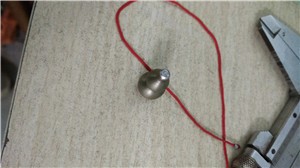

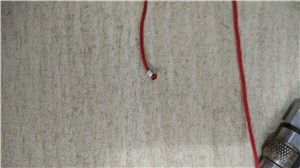

加上红线

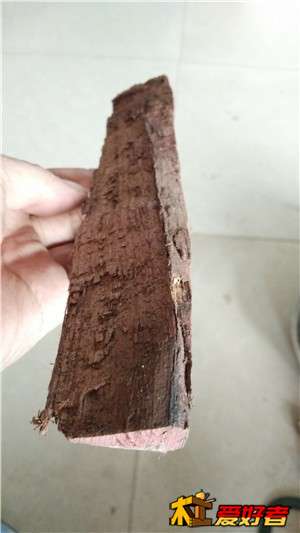

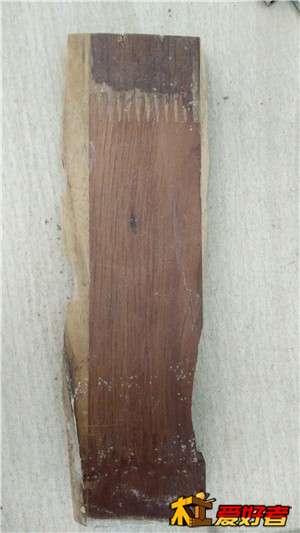

再开料（烂木板）

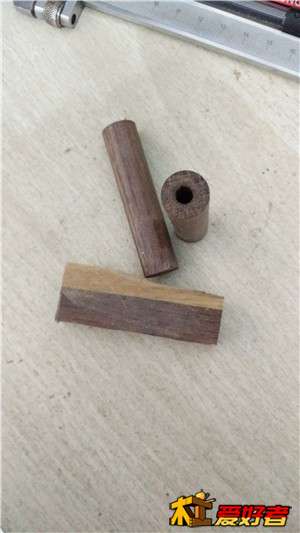

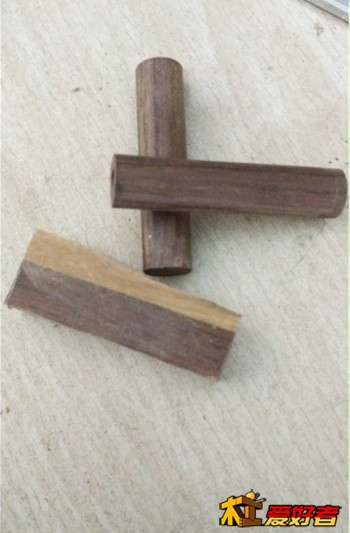

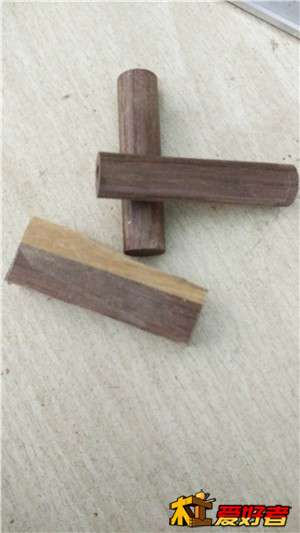

加工成圆柱



打孔


接合，再加工

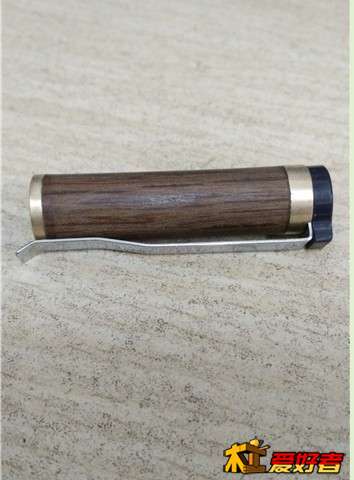

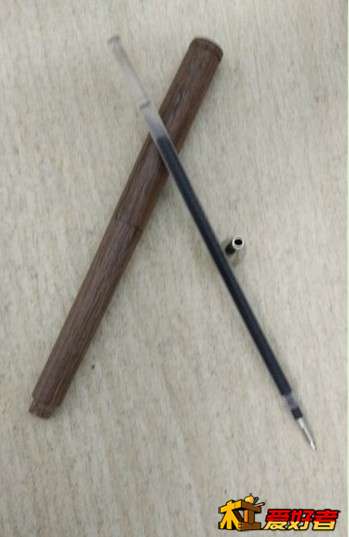

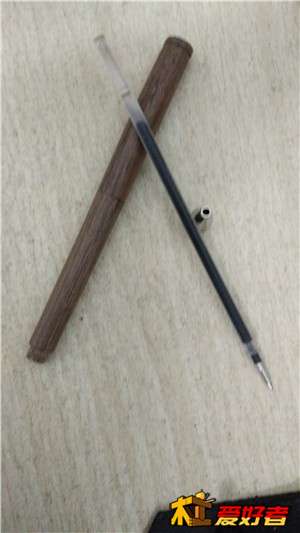

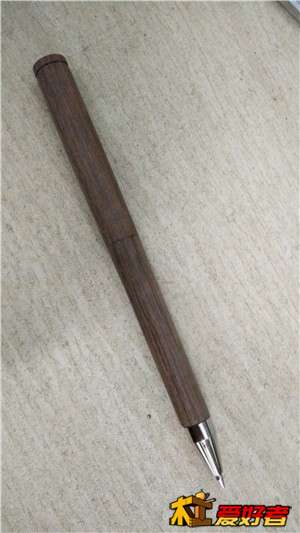

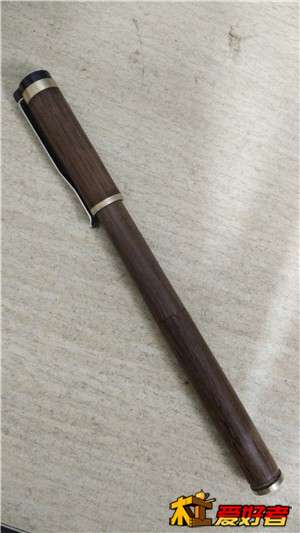

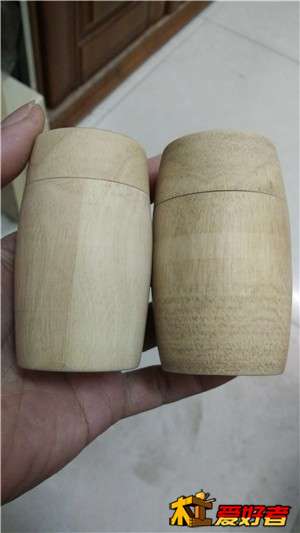

完成




继续车内孔

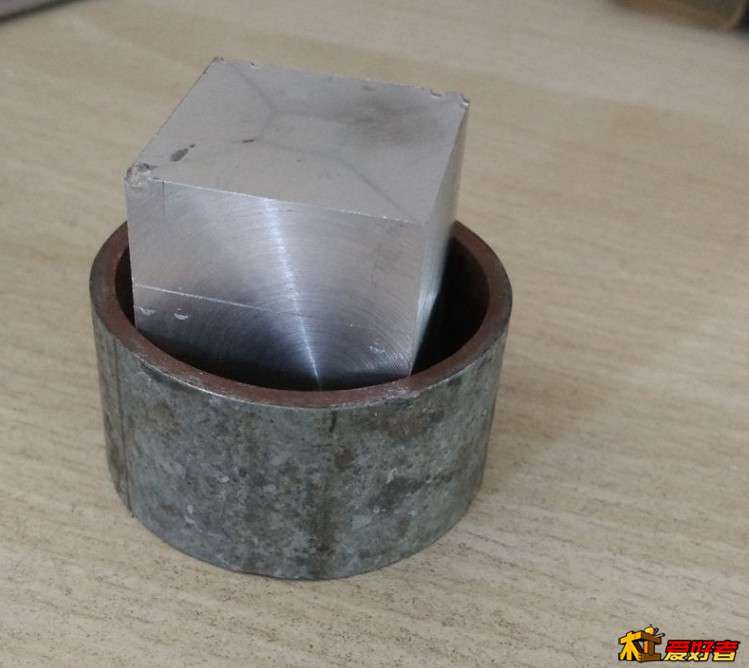

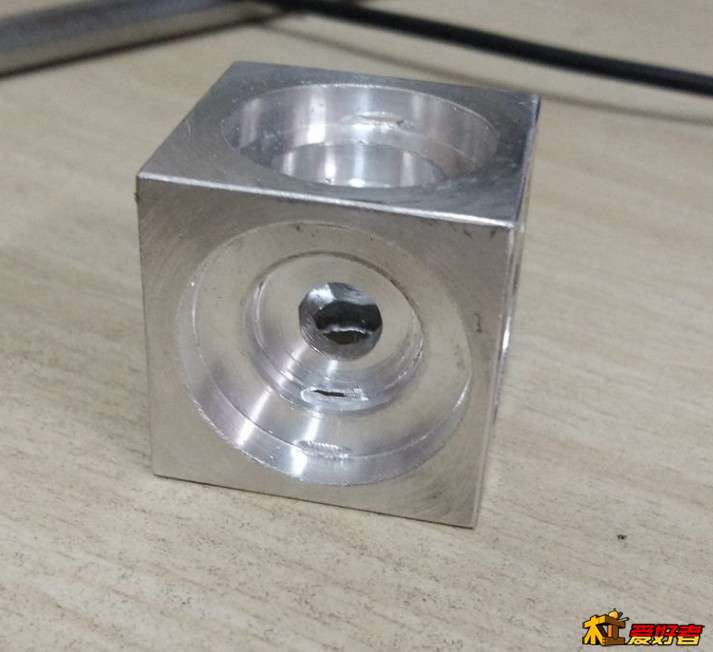

加工方块


车出内圆

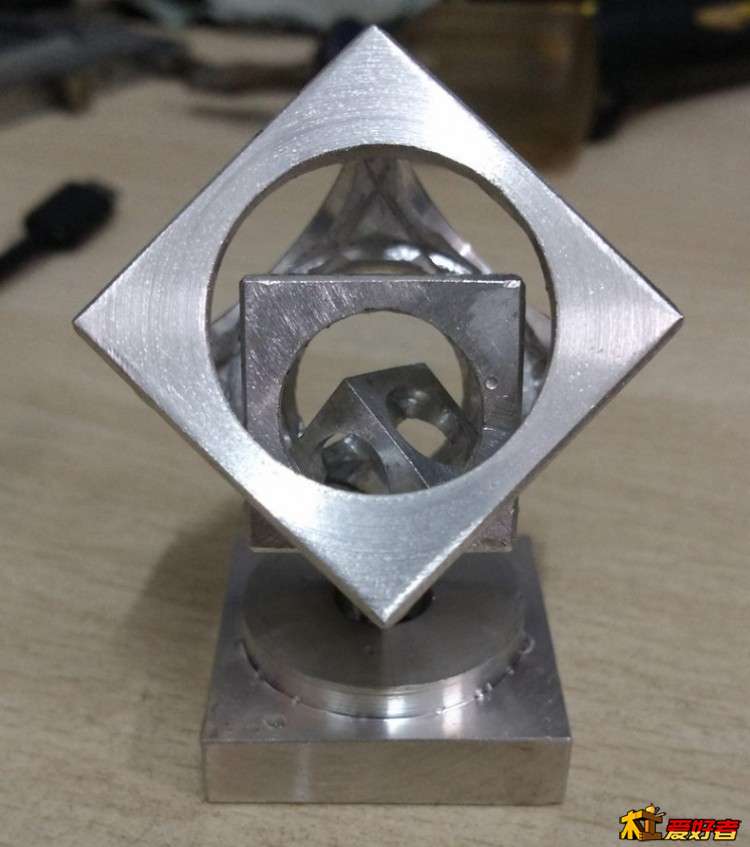

成型

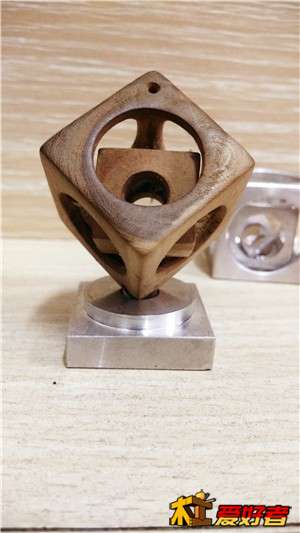

加个木的

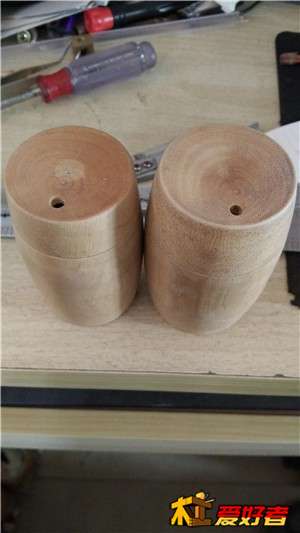

再做个牙签合

john7909

大神呀 厉害

神器

这一共花了多少钱呀

45318183

学习了，....

nini21800

神器 发表于 2017-3-22 12:02
这一共花了多少钱呀

数控部分两个驱动40+20控制器加30多一个步进两个就70多。2块到4块多的4只同步轮，2块多的两步带2条废料亚克力板做的进步电机架，10多元的12V5A电源。共差不多120元。

神器

nini21800 发表于 2017-3-22 12:18
数控部分两个驱动40+20控制器加30多一个步进两个就70多。2块到4块多的4只同步轮，2块多的两步带2条废料亚 ...

你这电机是多大的呀

13874845115

兄弟，你金工车床是多大的，配的步进电机多大的

13874845115

原丝杆间隙怎么处理的

renode

会玩啊

nini21800

13874845115 发表于 2017-3-22 12:57
原丝杆间隙怎么处理的

现在正是这没法完全消除，把大拖板拆下来调整下开合螺母底下的螺丝和大拖板旁边的螺丝还是有0.1mm的误差。看来消误差还得上滚珠丝杆。

nini21800

13874845115 发表于 2017-3-22 12:55
兄弟，你金工车床是多大的，配的步进电机多大的

正是家用级的WM180小床。就普通57电机，2~3A的。

nini21800

神器 发表于 2017-3-22 12:36
你这电机是多大的呀

步进 是57电机，一个2.1A,一个3A（以前两个都用的2.1A，有一个用着用着就退磁了，力道小很多了，只能换一个手头的3A，我这个3A的在低速时吵声大）

金牛持续

高人啊

yt188

求所有配件名称及连接，，谢谢，，我也着急改改我的小车。
谢谢了，，193501@qq.com


谢谢，，，谢谢，，，谢谢，，，，，。
