也发个去年180改的数控

nini21800 · 发表于 2017-6-7 08:14:18

hlh7914 发表于 2017-6-7 01:52; }6 v" }" d& e1 ~
安你的设置吧我的参数设置了一下还是不行，不知道是不是软件问题，我已经在下你提供的软件，等明天在试试 ...

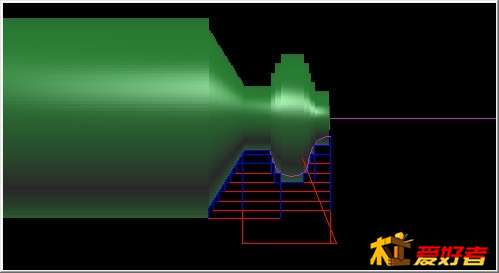

你看下这个刀路导入正常不？


nini21800 · 发表于 2017-6-7 08:28:48

hlh7914 发表于 2017-6-7 01:52
* E" R0 R5 w! m4 V/ G# T0 j0 I! R安你的设置吧我的参数设置了一下还是不行，不知道是不是软件问题，我已经在下你提供的软件，等明天在试试 ...

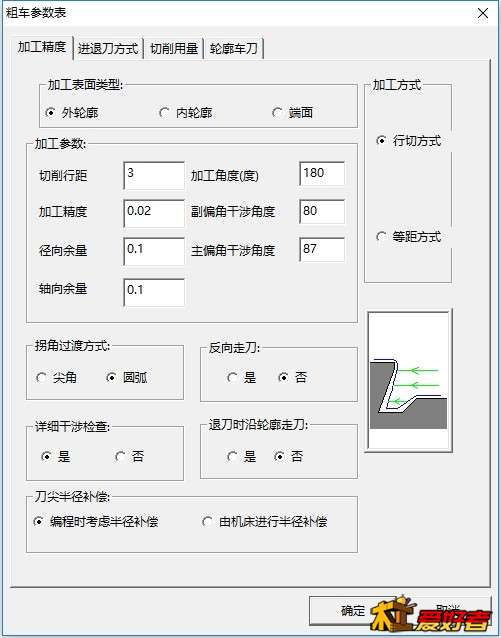

对了，把CAXA的轮廓粗车设置中的加工方式改成——行切方式看一下

hlh7914 · 发表于 2017-6-8 01:15:24

nini21800 发表于 2017-6-7 00:14
9 [( p5 ]2 r7 v" [/ k你看下这个刀路导入正常不？

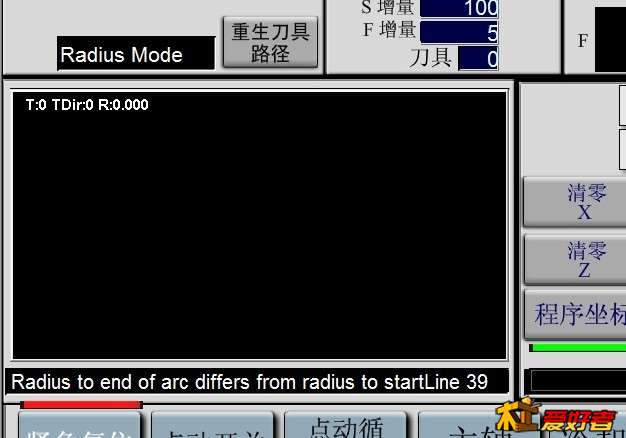

不行，你给的这个文件根本导不进去，还报警了，估计软件问题，软件还没下好，估计要明天才能在测试了

nini21800 · 发表于 2017-6-8 08:41:43

hlh7914 发表于 2017-6-8 01:15: ]7 R1 q9 |$ e$ R
不行，你给的这个文件根本导不进去，还报警了，估计软件问题，软件还没下好，估计要明天才能在测试了

你先改下行切方式，再生成刀路试试。

hynzmj · 发表于 2017-6-8 16:12:51

有了工具就是顺手啊

aat97 · 发表于 2017-6-25 13:14:59

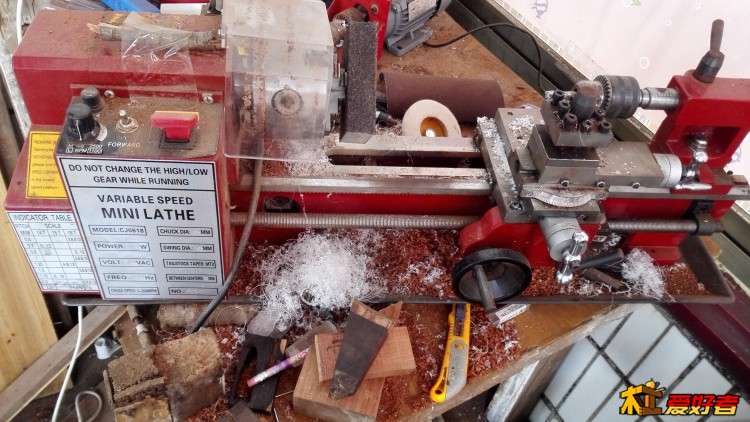

我这几天也打算学你做数控，但你有没有具体的照片，我想在不知道买什么东西，东西的尺寸。这是我的机

nini21800 · 发表于 2017-6-25 21:18:00

本帖最后由 nini21800 于 2017-6-25 21:26 编辑

aat97 发表于 2017-6-25 13:144 k* j5 G4 r* y2 b
我这几天也打算学你做数控，但你有没有具体的照片，我想在不知道买什么东西，东西的尺寸。这是我的机

所有东西前面都有说到了的，1#一个MACH3控制器20元左右，
2#两个步进驱动器20元左右一个（带外壳25左右，省事），
3#步进电机的四心电线，两个步进电机（电流2.5A左右的）
4#如要方便点的买多2个4心航空插头，
5#电脑没有并口的要买一个并口卡30左右，
6#并口线一条15左右，
7#一个12V电源10元，
8#同步带轮四个2大的2小的（小的20齿3元左右大的30~40齿10左右），

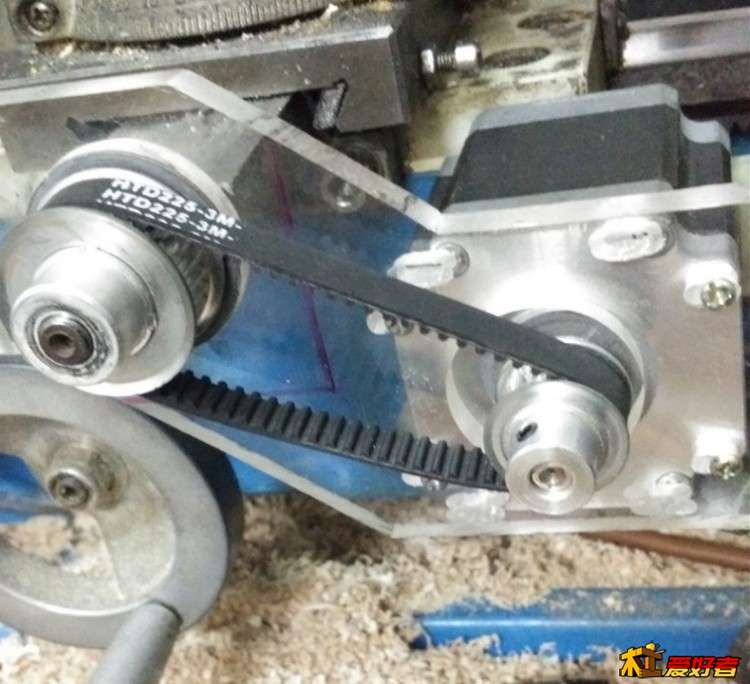

9#同步带2根（5元左右一根）长度要看你装电机的位置定（我的一个20齿和一个30齿同和一根225的同步带，两个同步轮中心距离大概是7.7CM），也可以买开口的，不过不知怎样接起来，有的人说用烧红的锯片可以（没试过），

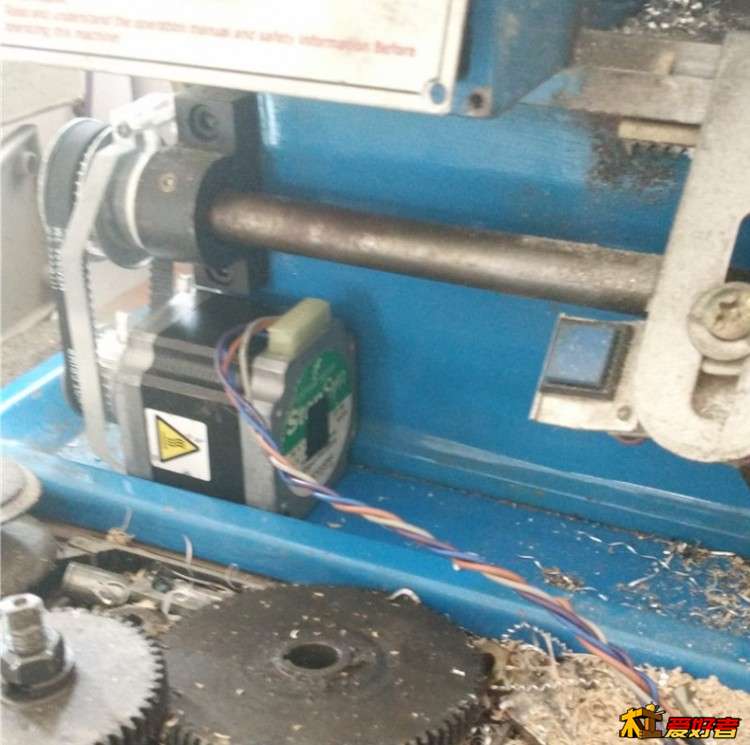

8~9#如果电机是装在丝杆的一头可以不用同步带和同步轮，只要2个联轴器就可以了（一个电机一个联轴器），
10#一个光电开关（测主轴转速用）。
11#一个开关急停用（如要限位开关的加多4个），（可以是光电开关，接近开关等）
有钱可以换滚珠丝杆（回差少阻力少）。
