也发个去年180改的数控

nini21800

* y' A! c, Z: t  D2 J# u

ttys 发表于 2017-9-19 11:42
朋友 我的光点开工码盘装好了，能够测速，还没实验车螺纹。咨询一下，你的mach3上显示的转速会不会跳动？无 ...

) z8 v, M: |8 v: z我的也有小小的跳动（应该和主轴电机有关，车床上的数显也跳动），这个应该和光电开关或码盘的一定的关系，你看下二三百转速时有没有跳动，如不跳动还可以用，如有跳动会有小小的影响，车螺纹都是以转速的都后退刀时的转速调整下一刀的进给速度。我就试过有的光电开关高速正常，低速度显示错误，有的又是低速正常，高速又错误，一般车螺纹都是三两百的速度。

ttys

我的无刷电机驱动器上面本身就带转速显示，但也是不稳定的 ，数字不断跳动。

nini21800

ttys 发表于 2017-9-19 13:54
( _! v: n1 N% A8 x5 o/ V4 T) O我的无刷电机驱动器上面本身就带转速显示，但也是不稳定的 ，数字不断跳动。

那应该是和无刷驱动有关，这个车铁时不掉速的话，车螺纹还是可以的。

lnhf6644

nini21800

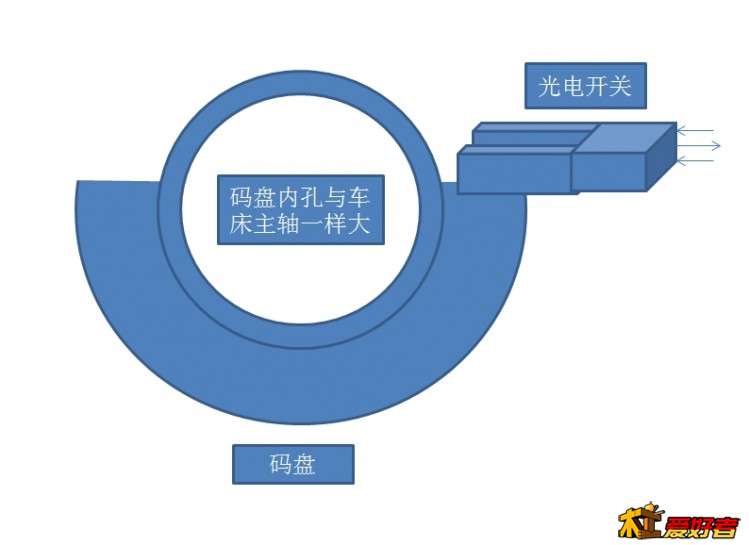

3 R/ `0 O  ]& ~$ z9 F$ H+ P有些坛友说不知光电和码盘，发个简单的图。


. C" H. ^; X. r( K

sxtylzx

留名

林筱程

楼主，问一下caxa最小的进刀量能做到多少？我用别的软件最近0.5mm粗车的时候，但这个进刀量太大。被车物直接损坏。caxa的粗车的进刀量能控制在0.1或0.2mm吗？出的刀路打算mach3用

nini21800

林筱程 发表于 2018-10-18 01:36
4 M1 j. s9 ~: F# l0 [; \  p9 U楼主，问一下caxa最小的进刀量能做到多少？我用别的软件最近0.5mm粗车的时候，但这个进刀量太大。被车物直 ...

" p" }; X. P3 a' {; U' `加工进刀量可以控制0.001以下，在ＣＡＸＡ中就是设置的行距（可能还可以更小，但进刀量太小车削时间非常久，不管行距设都大，只要能车，到最后那一刀都会控制在设置的地方，比如要车一个20的外圆，毛坯25，刀路行距设置为3，就是车两刀应该为6，但只要车去5，那软件就会自动把最后一刀设为2）。出现进刀量太大应该是设置的问题吧。如不能控制在0.1以下这个可能还和自己的机器有关（按理说步进控制0.01还是可以的吧）
& _; D2 M- I$ u, R! z" d2 C

林筱程

nini21800 发表于 2018-10-18 08:17
加工进刀量可以控制0.001以下，在ＣＡＸＡ中就是设置的行距（可能还可以更小，但进刀量太小车削时间非常 ...

谢谢您的答复，我用的别的软件，生成刀路的时候最小是0.5再小不能生成刀路。caxa还没用过，我先学学，还不会做图。比如葫芦。您有简单的教程推荐吗？那个软件的好处就是可以根据图片直接生成刀路，而且成品的大小可调节easycontrol这个软件，但就是进刀量有问题，如果方便能否站短一个微信。

nini21800

林筱程 发表于 2018-10-18 09:56
谢谢您的答复，我用的别的软件，生成刀路的时候最小是0.5再小不能生成刀路。caxa还没用过，我先学学，还 ...

6 `$ I( l5 d2 R2 e( Q8 U7 [0 o; ~! q在第七页的99楼有一些出刀路简单教程，前面也有一些设置什么的。
% x3 ?# L$ d1 |" D& Y1 l

林筱程

蒙圈了，做了一个最简单的图半径5的，但不知道怎么出刀路，不知道我画的图对不对，轮廓线和工件线没选择明白。

林筱程

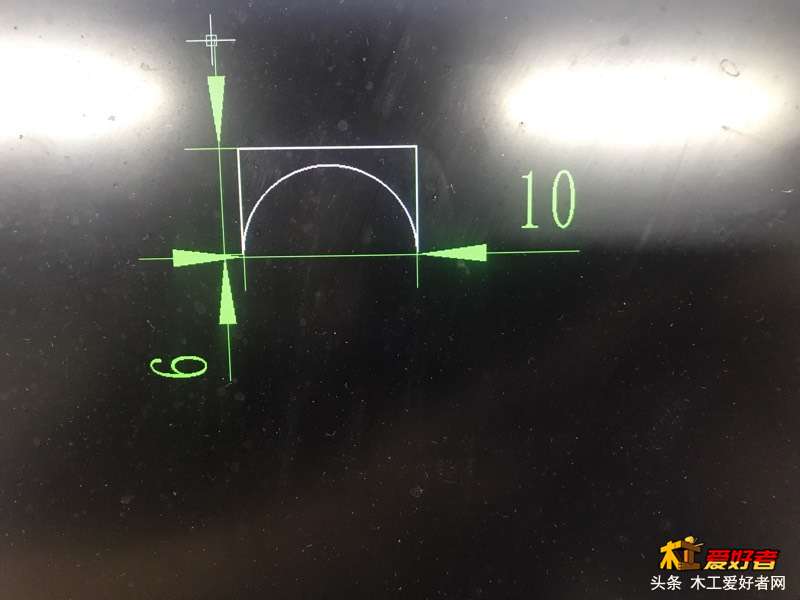

这是我画的图，不知道对不对，用的2013

林筱程

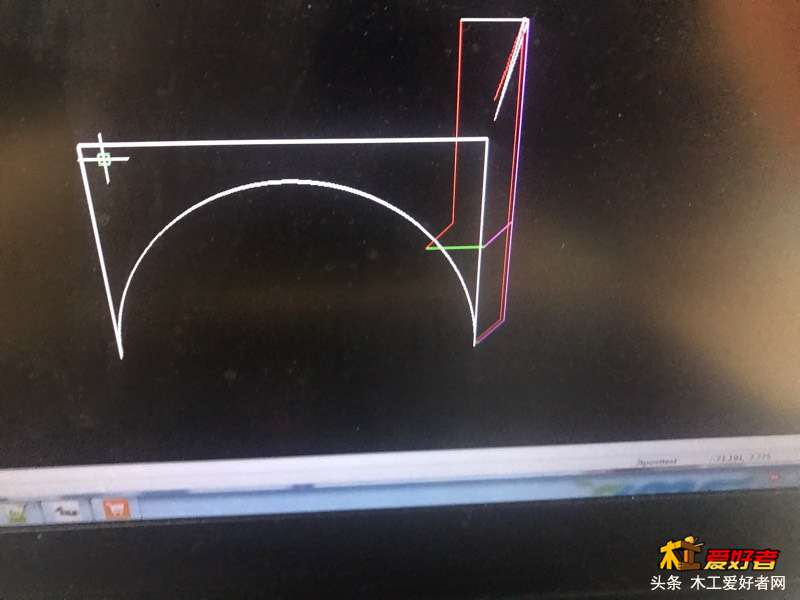

整半天整出来这个样子，为啥没有刀路了呢？
7 q, F6 s; c( l. U8 Q
" p/ E2 e- r0 o% _1 b2 T4 c

nini21800

林筱程 发表于 2018-10-18 15:11
/ E8 c. Y" j' L3 _3 V- |整半天整出来这个样子，为啥没有刀路了呢？

( W* Y/ n0 x2 W) o$ C1 [左边的毛坯线最好不要是垂直Ｚ轴的线，要出刀路圆心也不要画到Ｚ轴上，看一下第5页的67楼，也有说明一些画图和出刀路。多看一下其它页有不少的ＣＡＸＡ对车床的设置和出刀路的方法。

nini21800

林筱程 发表于 2018-10-18 14:58
这是我画的图，不知道对不对，用的2013

( T3 A! b8 ^: o( l/ Y  ~, E83楼有比较详细的出刀路方法，97楼有刀具设置，99楼有ＣＡＸＡ的一些设置，107楼有进刀量设置这个比较重要的。
