nini21800

林筱程 发表于 2018-10-18 17:12
6 i7 K# {2 ~  d& U+ M7 V不知道我的方法对不对，我先画了一个横线，10的，之后画了一个垂直的5的，再画出半径5的圆弧。之后把轴线 ...

机床设置
: F) |( d" U: D" }4 Q$ _8 \
) S, i: S( l6 P$ a( w

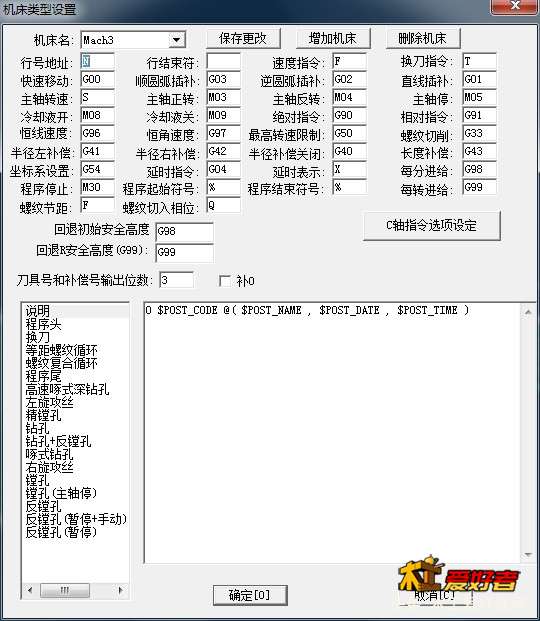

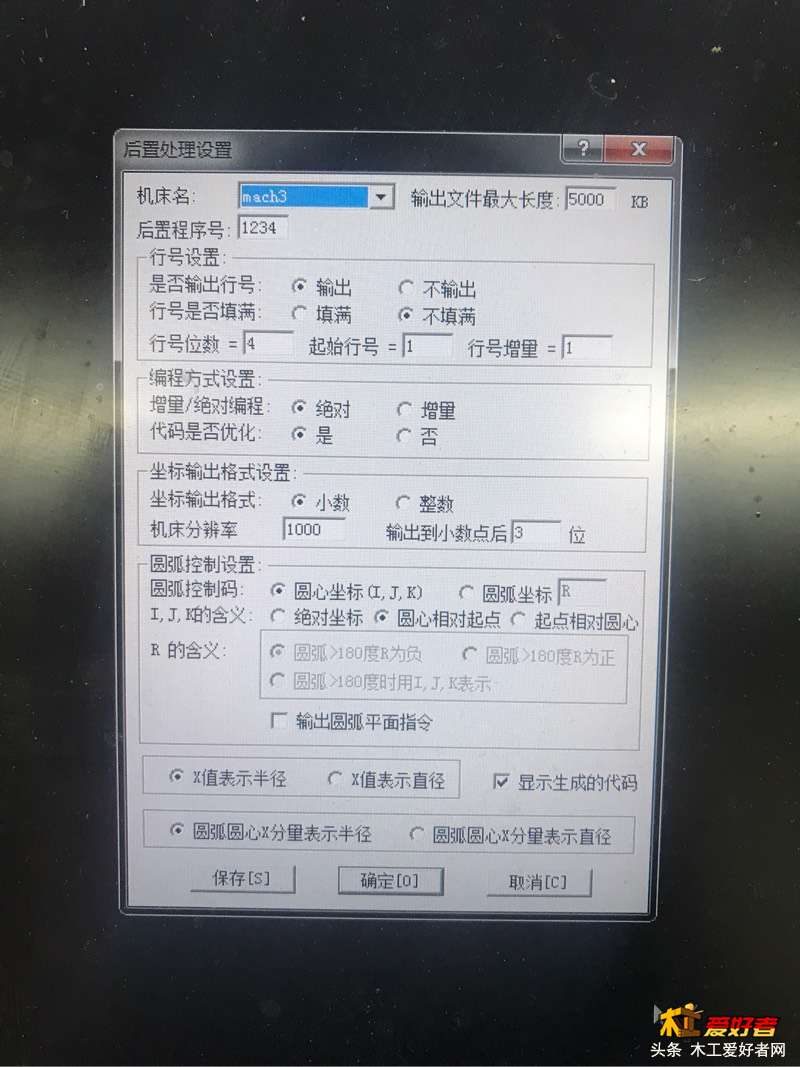

' }! i( T& Q; ~3 S( k后置设置


+ V0 J8 J7 _; P( Z1 q2 M

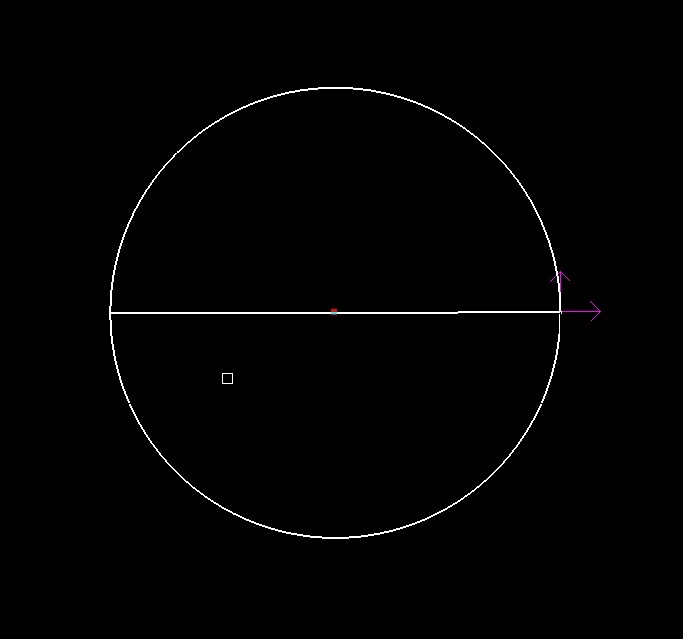

; @' p! U, U/ w没装有2013。画圆时先画一条对正座标的直线，圆心要在座标的直线上

$ }. _/ b, W, v

接下来画入毛坯线并把圆另一半裁掉


# |8 A( W- Q$ y3 t# m
4 h# ^+ `8 [- ^5 i7 n9 C. V1 [继续画一个圆的支撑（就是下面的小横线，越近座标线支撑越小）并剪掉多余的线

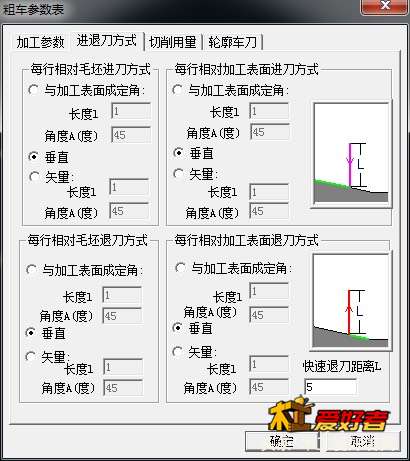

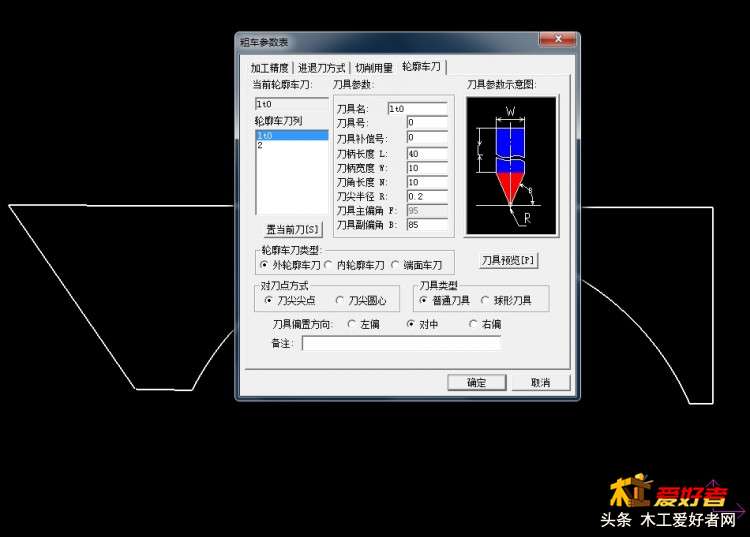

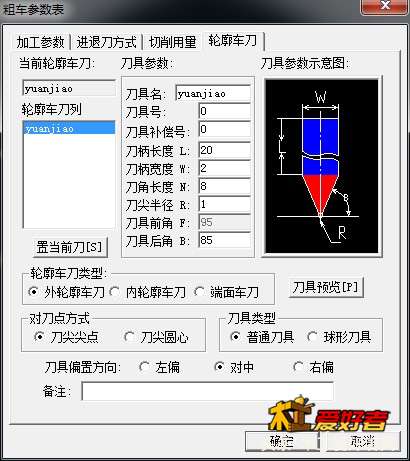

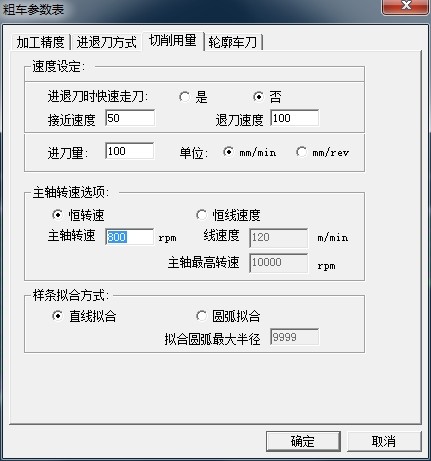

接着点粗车轮廓，先设置好刀具

& x& c' ]  C! W3 A0 Z7 X( }, M( o# U
; R# d7 v0 g$ ]7 O8 ?

  ?5 g  N, |- w) \6 _& j3 ]


( j" \* z- p5 N1 `# X' H- B




$ v% \. G1 J8 x  S5 E7 f

确定并点左下角的拾取为：单个拾取
' ]4 U' G5 ]% ?! j
) u  n2 {# Y0 b% {( v) l

$ g+ }9 }9 f. q- n2 I点选第一条工件轮廓线并选择方向
& |! O* O5 L: p% a: w
( N! o2 q/ P) U8 y3 ?) E- }
9 z2 f; m5 Q$ [% n) e" e
再依次点选完工件的轮廓线后点鼠标右键
7 ?* i5 B; n0 B+ q* l; `# t


点毛坯线和方向

: @, S& y8 d* S! k

; n3 W9 `( Y7 Q8 H) e2 S. H. \* D点完最后一条毛坯线并点右键，再在右上角外一面点鼠标左键
' I0 o7 y' G1 w' c4 b

. h3 [: o- ^6 |4 H3 b3 m- ?

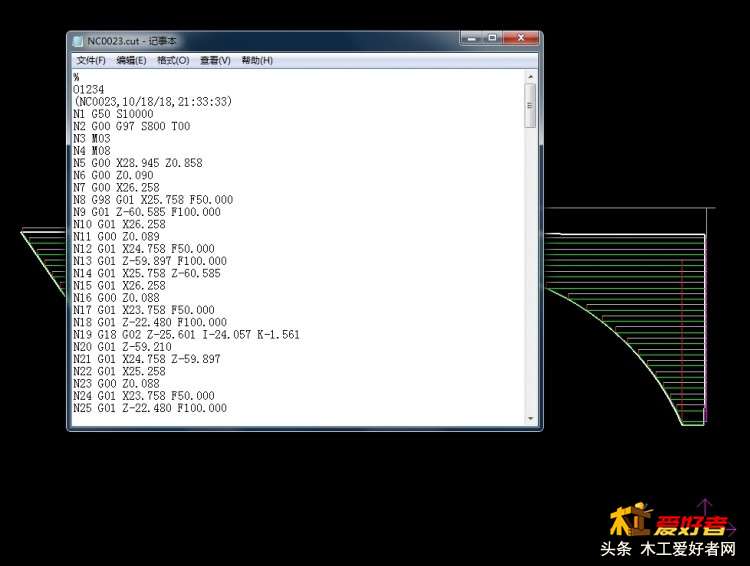

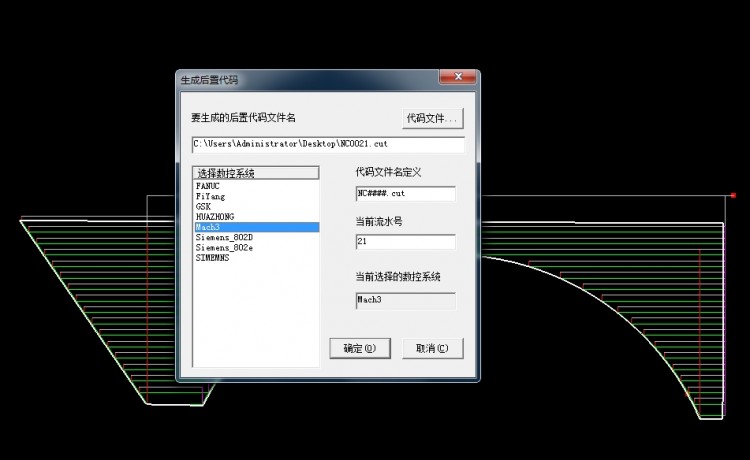

' H; r( b  ]$ I' \软件会自动出刀路线，接下来点数控车，代码生成，点选自己的机床，确定



点刀路线并右键


. i7 w4 P& |( b) S6 }
刀路文件自动弹出，再进行另存为....
1 P2 T  b, A3 j- i# z" D

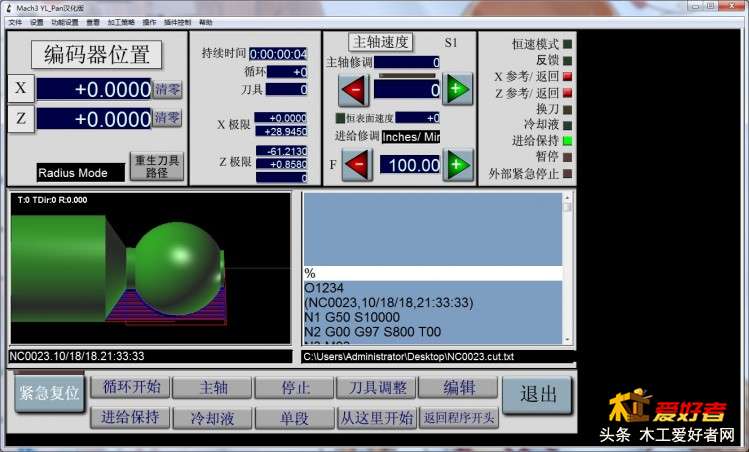

把刚才保存的刀路输入MACH3


! D/ f  w1 m1 T. j1 k: }
# w( z; L9 Z( @1 Q& U
+ F7 J) P9 K. d9 }! o- m+ J
: l9 C; z& ^, j  S& C

nini21800

林筱程 发表于 2018-10-18 17:12
不知道我的方法对不对，我先画了一个横线，10的，之后画了一个垂直的5的，再画出半径5的圆弧。之后把轴线 ...

对了，那个圆设置得太小，得用比较尖小的刀具，一般都是十几二几的直径吧。

% Q0 G6 w9 M( M下面的图圆直径大概都是5

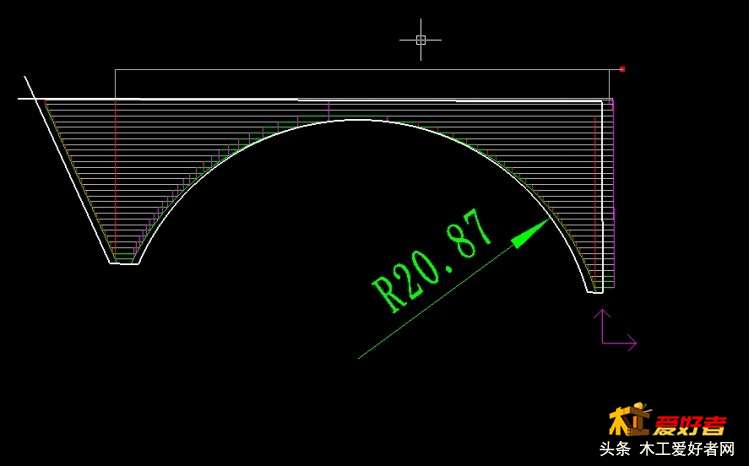

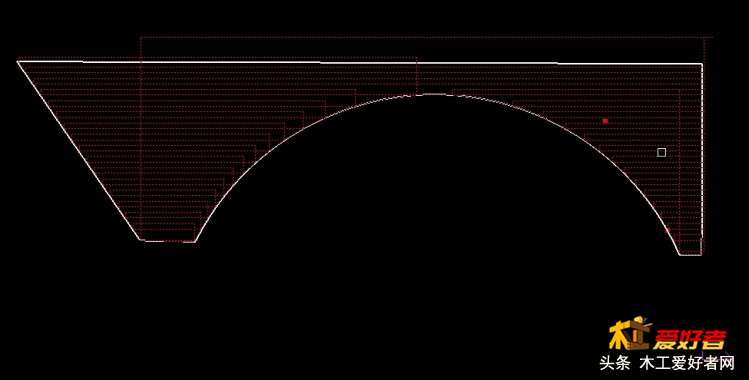

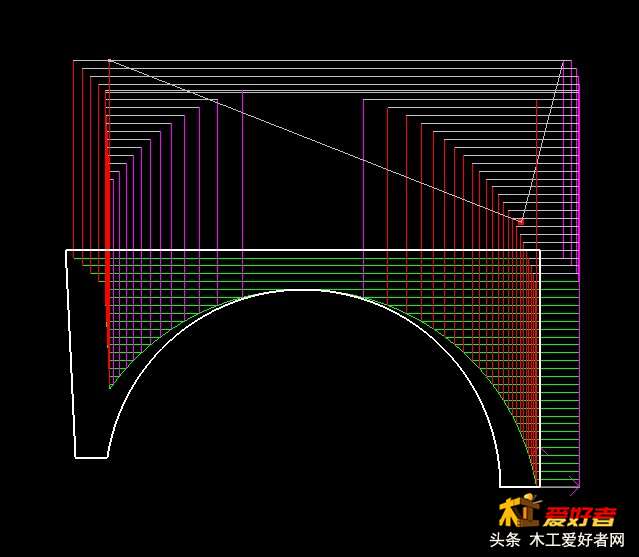

; D+ ]( w; b4 o. W. t- f下面的图就是用0.2的行距出的刀路。
3 e5 g. i; I3 d* ?5 ?$ k: H
% Z& O6 W+ _' z$ [+ {

下面的图是用0.05的行距出的刀路。

8 O" L6 d' L; A& i( k! r+ V
5 @4 E" I" |3 P! X0 V- T

林筱程

不好意思我周末一般不带笔记本，感谢您这么详细的介绍。但我现在还是有问题。
所有的设置全是按您的设置所做。
2 S! [7 w* M1 p! V$ _3 C画图我是这么画的不知道有没有问题

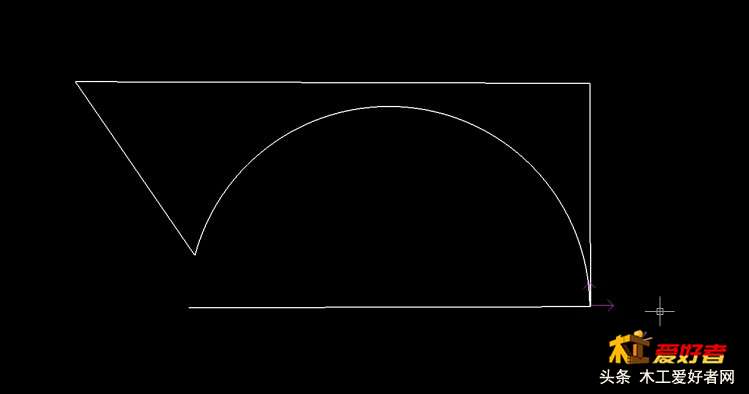

先画一个12的直线，之后画一个直径10的圆。之后画轮廓线，按我理解，最下面那两个直线，和那个半圆弧，是轮廓线，两把的两个竖线，和最上面那个横线是毛坯线。不知道这样对不对。

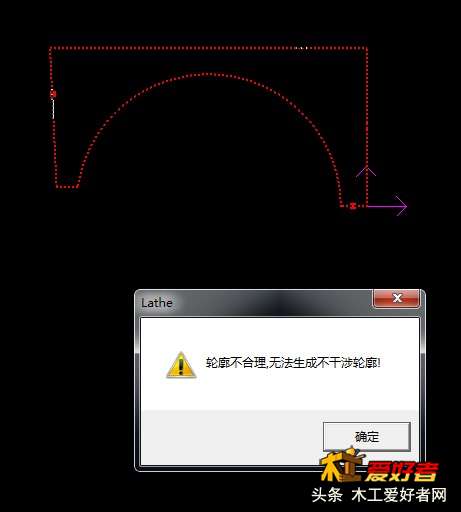

7 k7 n, u1 m/ s; i" {1 J  w但当我选完后，先是提前我前角干涉角度大于刀具前角。之后就提示轮廓不合理，无法生成不干涉轮廓。不知道是哪里的问题
7 G9 A* M" j& x" Y

$ @. M- d6 Q- |

林筱程

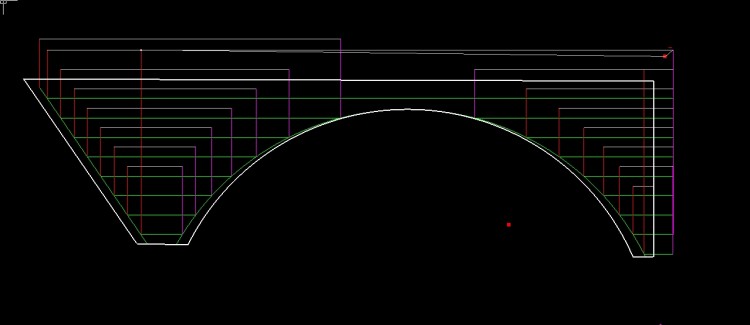

会点了，但为啥这刀路这么粗？上面是轮廓选错了。最左面的线也是。但刀路也什么这么粗。感觉一刀车下去1mm的厚度而不是0.1mm

林筱程

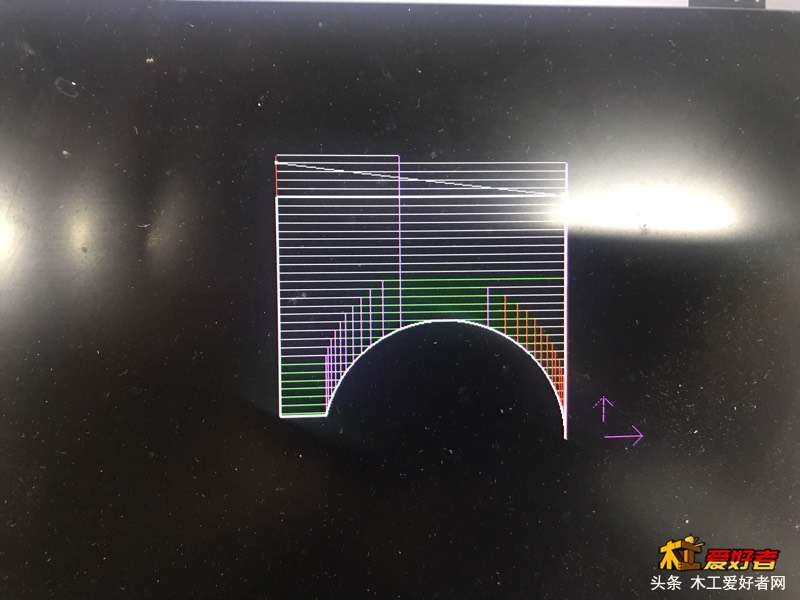

导入后还是扁的。。
; ?! A6 o  _7 H6 g0 S5 s0 J

林筱程

nini21800 发表于 2018-10-18 23:15
对了，那个圆设置得太小，得用比较尖小的刀具，一般都是十几二几的直径吧。

下面的图圆直径大概都是5
3 x4 E/ w  {- A7 \ ...

懂了点，行距应该是车削距离，我设置的是1改成0.2就应该是0.2了，车削速度那个应该是f值，就是走刀的速度，现在就是没搞明白为什么变形厉害。
- p/ T, q8 O! C: Z( J! L- s  o8 n

nini21800

林筱程 发表于 2018-10-22 17:22
导入后还是扁的。。

  E( i; c2 R# f3 E+ b: k/ V发后置上来看看。

nini21800

林筱程 发表于 2018-10-22 18:15
& ^5 \1 [* x* \7 x" U) X懂了点，行距应该是车削距离，我设置的是1改成0.2就应该是0.2了，车削速度那个应该是f值，就是走刀的速度 ...

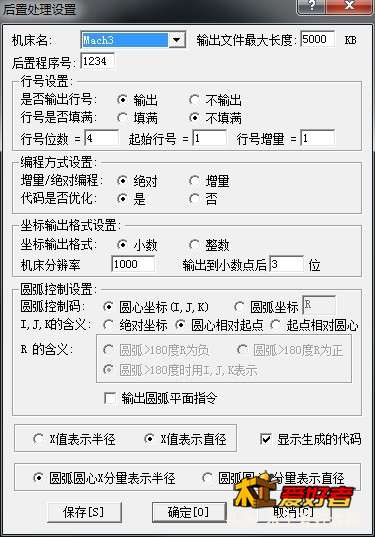

# S2 J. a2 T# E, h' W认真检查一下后置的设置
9 {7 d( c8 D; I% O2 k
, X5 Y4 r+ e& j7 a) |5 x
$ e8 L; j. K" d5 d! k

林筱程

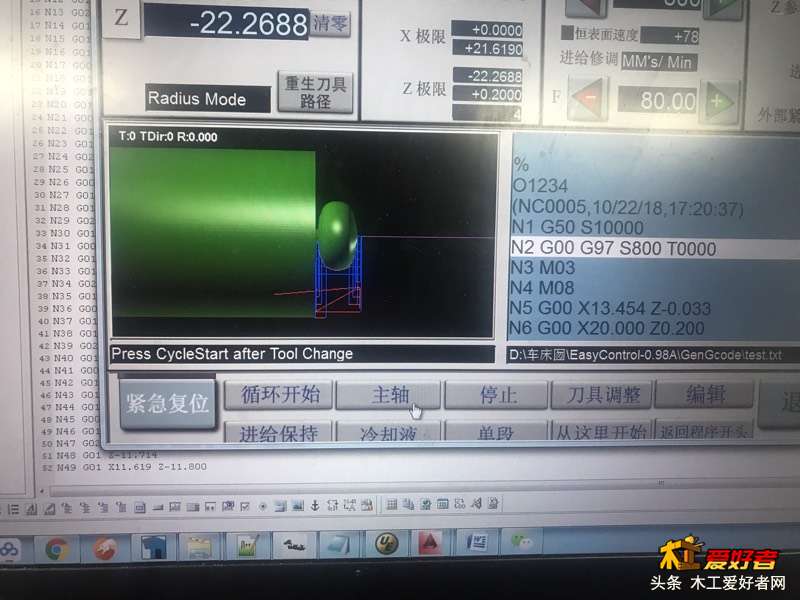

彻底蒙了，昨天刀路还能出来。今天就不行了，楼主看看我的设置毛病在哪。出来的刀路完全不对啊。
: l! j5 v, c; r: f
! m) p  h1 S' t  c0 i
( u0 n, i  C  R; g


: b/ O; ?/ i5 C. W3 S) v7 U; ]7 Z! ^1 i

林筱程

还有


' [" P# T' Z, {) q# x- E( k5 d
2 I) @4 [  [% Z0 q: P/ J* R6 l

林筱程

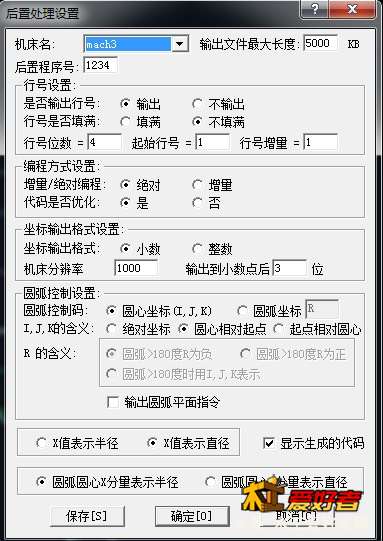

还有我看了那个后置设置，再对比一下g代码，感觉应该x应该设置成半径。不知道对不对设置成直径感觉大一圈

林筱程

刀尖太宽了，导致的改成0.02就像点样了。
- ^1 l# v2 `8 r, h) T  X. A$ G4 C

林筱程

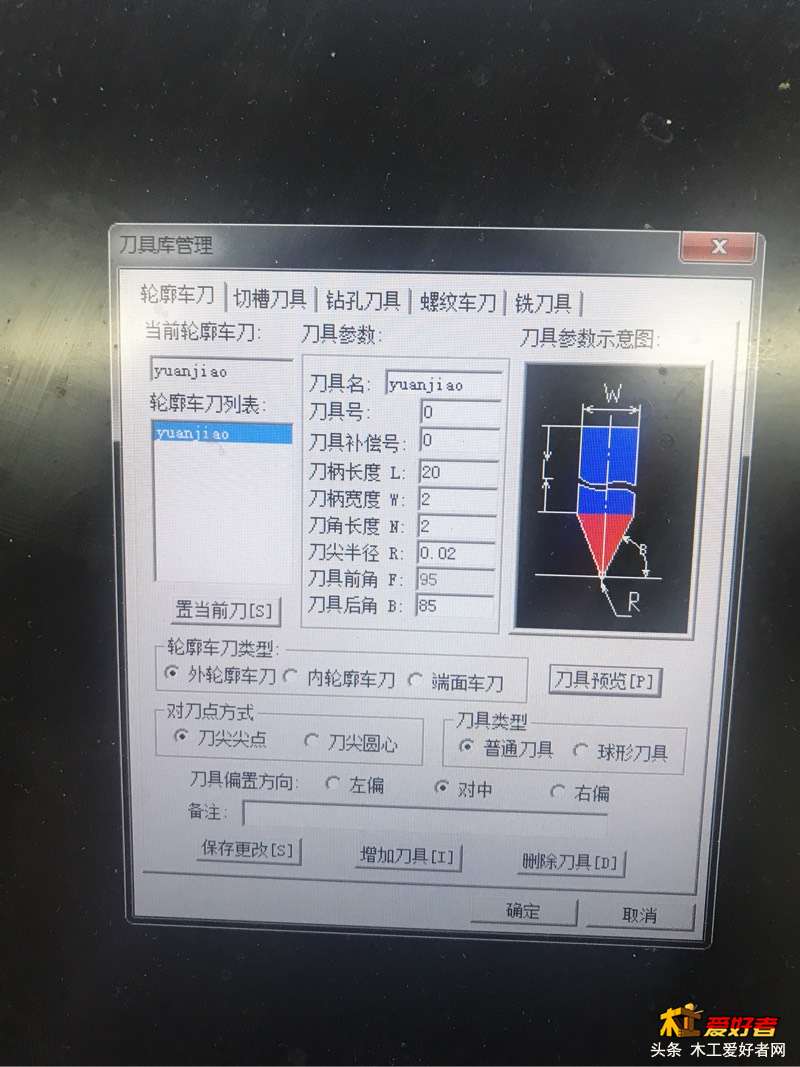

我的刀这样的。。。圆头刀。刀具设置让我改成这样了。
后置改成半径了。现在应该可以了，再研究一下精车是怎么回事。

nini21800

林筱程 发表于 2018-10-23 11:48
$ S3 ~5 k: b" d" x( a5 F& O我的刀这样的。。。圆头刀。刀具设置让我改成这样了。
2 k9 z2 K2 f: V& B( ?; E. Z: l后置改成半径了。现在应该可以了，再研究一下精车是 ...

0 \1 x# _/ E/ {9 w5 s对啊，那个就是要半径啊（一般是根据机床，也就是自己的MACH3的设置进行设置），上一楼就是让你设成半径。
3 v' ?  }; X* l! J. N7 M: p- G( K再有就是你用的这种刀是切撮槽刀，设置不能跟我那样设置，我那种刀是尖刀。

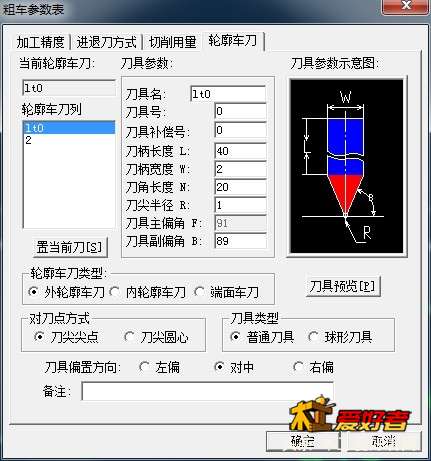

就像下面这样设置，由于不能直接设置90度，就设置它89或89.9吧。
& n8 q: w9 R, h8 e3 p. u
. ~2 _9 S& B6 V. m# m

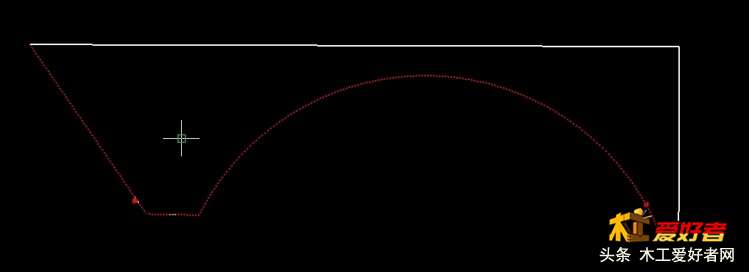

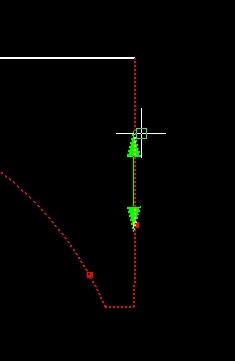

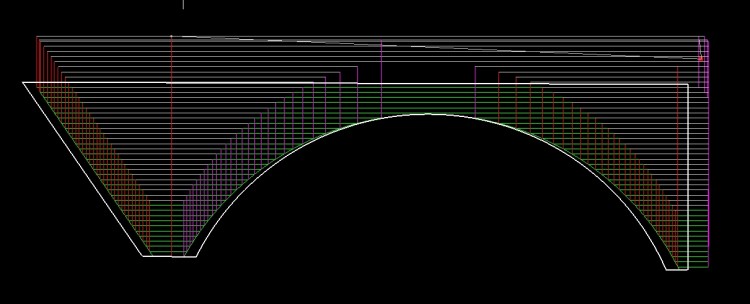

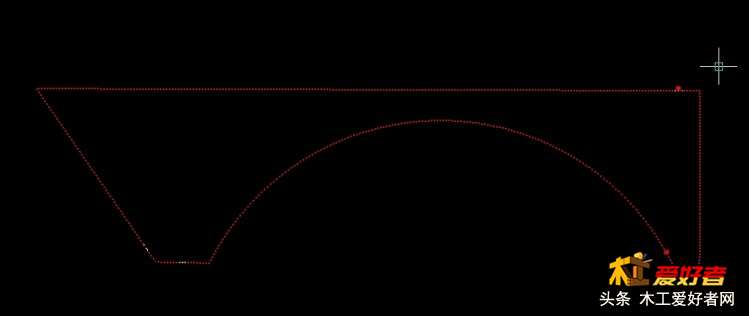

- H0 n- U) }) Q: C下面就是89度刀角的槽刀出的刀路，工件的左边最好不要是垂直的线，容易撞到刀柄或是刀的侧边。
8 d5 [1 a% \6 r3 d2 l& U
