也发个去年180改的数控

nini21800 · 发表于 2019-1-23 09:36:17

tiekuxin 发表于 2019-1-23 09:10
; }' a: q1 J5 q经典贴子，收藏不短如何用，留个爪印，查找方便

很容易会的，用不了多久时间就可以会了。

林筱程 · 发表于 2019-3-23 13:01:38

楼主我又来讨叫了，像这种车刀应该是左偏还是右钱，caxa中的刀具设置的话能帮抓个图么？

来自苹果APP客户端

nini21800 · 发表于 2019-3-23 15:26:40

本帖最后由 nini21800 于 2019-3-23 15:31 编辑

林筱程发表于 2019-3-23 13:01# ^1 l# z, l0 n) D! \* J
楼主我又来讨叫了，像这种车刀应该是左偏还是右钱，caxa中的刀具设置的话能帮抓个图么？

左偏还是右偏得看要车什么样的工件，如车圆球类的工件得刀尖在中间的，刀角度还要比较小，如车的工件左面有凸起右面没有的就要左偏的。如两面都有凸起中间凹的那就切槽刀。就是要车的工件在车刀车进入凹槽时刀杆不要碰到工件。在152楼有刀具设置。

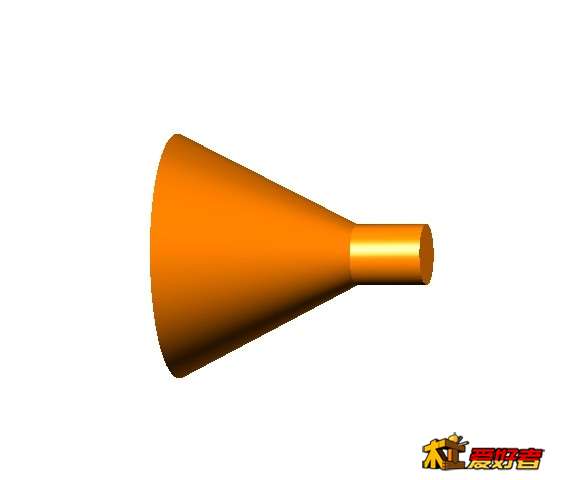

如下图第一个图，刀具用右偏的比较好，或刀尖在中间角度小于斜边的就可以，

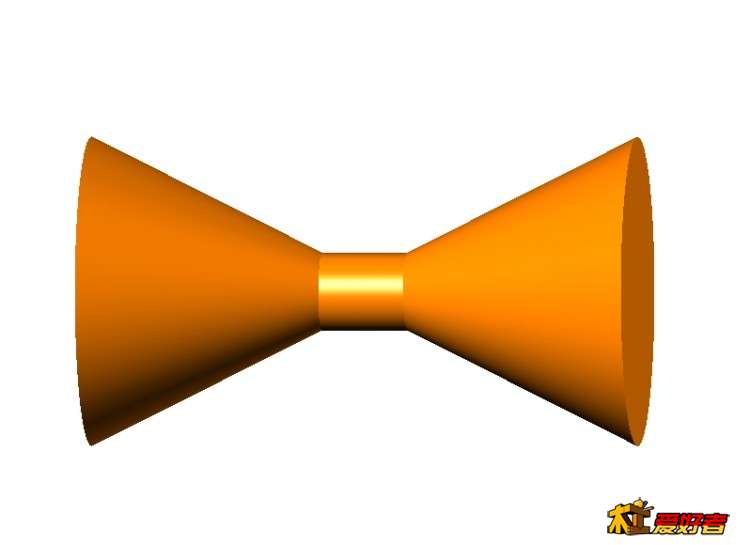

第二个图用槽刀比较好。

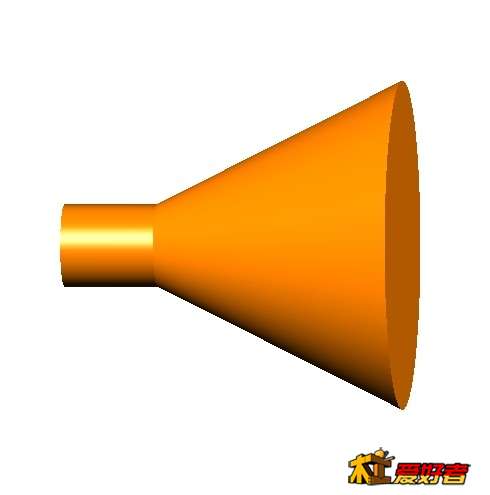

第三个图也可以用左偏的刀或槽刀。
大多工件用刀尖在中间的比较好。可以两边的斜边好车到，只要刀尖角度小于斜边就可以了。

林筱程 · 发表于 2019-3-24 01:11:35

nini21800 发表于 2019-03-23 15:26
2 I3 j8 R) y8 R2 y本帖最后由 nini21800 于 2019-3-23 15:31 编辑
9 p9 q3 i, ~( N" E7 |" |0 y( T0 O) {% c. n6 }" V

# A. c; d4 \$ b左偏还是右偏得看要车什么样的工件，如车圆球类的工件得刀尖在中间的，刀角度还要比较小，如车的工件左面有凸起右面没有的就要左偏的。如两面都有凸起中间凹的那就切槽刀。就是要车的工件在车刀车进入凹槽时刀杆不要碰到工件。在152楼有刀具设置。# a7 O! }8 r3 x& q, @; I

7 c! }: @8 D, i% R1 u$ e) o  w如下图第一个图，刀具用右偏的比较好，或刀尖在中间角度小于斜边的就可以，
0 i& n; t. n, q5 O  C9 T. [第二个图用槽刀比较好。/ F8 |. C+ M8 _, ?5 M- a) u
第三个图也可以用左偏的刀或槽刀。- O5 Y6 a+ r, |3 c# ?$ z% r  S
大多工件用刀尖在中间的比较好。可以两边的斜边好车到，只要刀尖角度小于斜边就可以了。

谢谢您的图，让我理解不少。主要是您方便的时候弄不能设置一下那个刀的参数图片让我看看？不太会设置。

来自苹果APP客户端

林筱程 · 发表于 2019-3-24 01:55:12

nini21800 发表于 2019-03-23 15:26
- ?9 ]. d% W2 r0 }0 w本帖最后由 nini21800 于 2019-3-23 15:31 编辑 / d( k7 D! U7 F. l$ z
  T8 D+ n/ ~  W0 X4 x* u
  j8 O% p. V" d4 P
左偏还是右偏得看要车什么样的工件，如车圆球类的工件得刀尖在中间的，刀角度还要比较小，如车的工件左面有凸起右面没有的就要左偏的。如两面都有凸起中间凹的那就切槽刀。就是要车的工件在车刀车进入凹槽时刀杆不要碰到工件。在152楼有刀具设置。  B1 |2 D' L" @. s/ q$ _  D$ z+ u# [
6 D. p7 }% p7 A2 H
如下图第一个图，刀具用右偏的比较好，或刀尖在中间角度小于斜边的就可以，
# ]$ ?2 e  c! |1 q& H: ~2 s% i% }第二个图用槽刀比较好。
. [9 R" z5 o- w# D第三个图也可以用左偏的刀或槽刀。
  [% x+ O9 d; ]6 h, o- s: I大多工件用刀尖在中间的比较好。可以两边的斜边好车到，只要刀尖角度小于斜边就可以了。

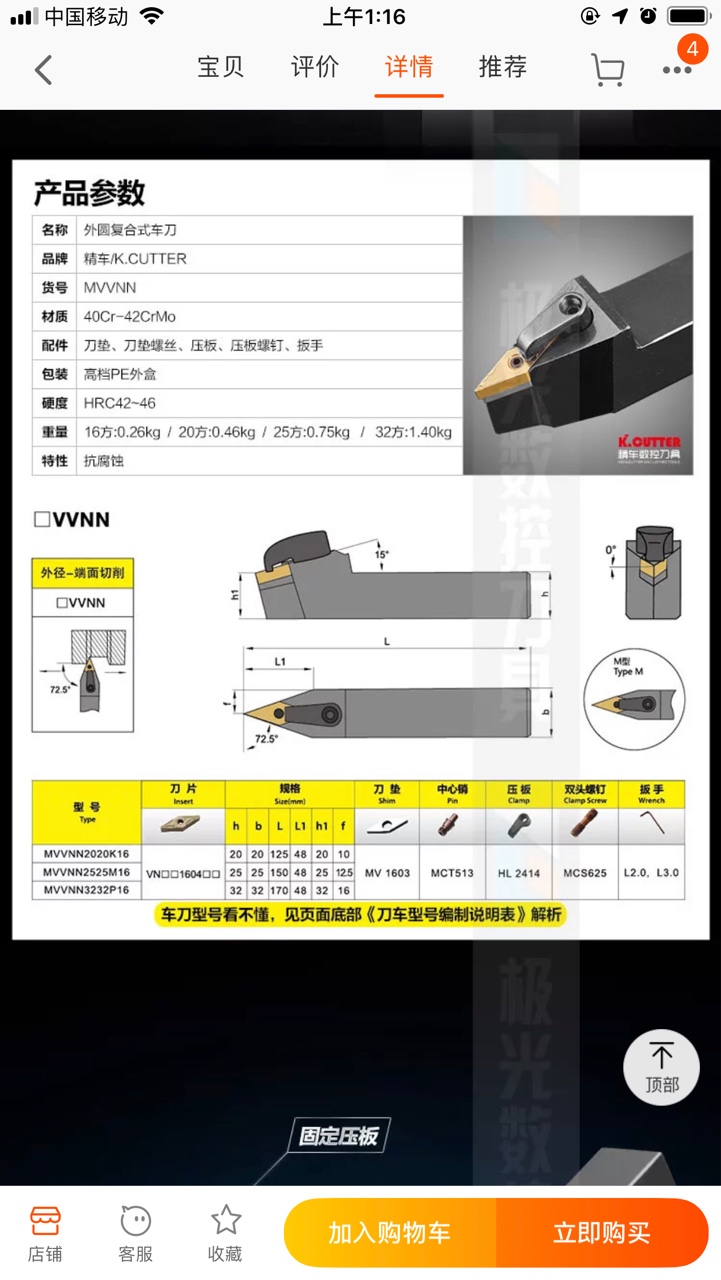

还有一个问题，您看看车葫芦的话。是不是这种更适合直角的刀，标的是72.5度的。

来自苹果APP客户端

nini21800 · 发表于 2019-3-24 08:29:12

林筱程发表于 2019-3-24 01:11& T$ y/ f, \* d2 s
谢谢您的图，让我理解不少。主要是您方便的时候弄不能设置一下那个刀的参数图片让我看看？不太会设置。

这个就是152楼的图片，就是设置刀具的。152楼有比较详细的设置。

nini21800 · 发表于 2019-3-24 09:06:33

林筱程发表于 2019-3-24 01:55
7 \, m3 r, g5 \8 z9 ]* u- u还有一个问题，您看看车葫芦的话。是不是这种更适合直角的刀，标的是72.5度的。

如果是车木头的，自己用白钢磨把刀就是了，一根200mm长的10大的白钢条大概就几块钱，好点的就十来块。比数控车刀还好用。自己可以把角度磨的更小。车葫芦要用比较小的角度，刀杆才不会碰到工件或毛坯。也可以直接用切槽刀。

林筱程 · 发表于 2019-3-24 15:17:01

您的意思是10个粗细的吗？

来自苹果APP客户端

林筱程 · 发表于 2019-3-24 15:22:24

nini21800 发表于 2019-03-24 09:06
1 M( X' v0 |6 W/ I+ v7 ?: T如果是车木头的，自己用白钢磨把刀就是了，一根200mm长的10大的白钢条大概就几块钱，好点的就十来块。比数控车刀还好用。自己可以把角度磨的更小。车葫芦要用比较小的角度，刀杆才不会碰到工件或毛坯。也可以直接用切槽刀。

还有您那个刀架哪里有卖的能来个链接吗？
我直接用16×16的磨成您那样的是不是就可以

来自苹果APP客户端

nini21800 · 发表于 2019-3-24 20:28:05

本帖最后由 nini21800 于 2019-3-24 20:29 编辑

林筱程发表于 2019-3-24 15:17
3 ^) g+ G5 f) Z/ i7 T" c9 K9 F您的意思是10个粗细的吗？

刀柄精细不重要，自己车床能装多少就多少的。主要是刀尖，比如刀头的角度能做到1~2度对车什么形状的工件都不会碰到刀头的两边，可是1~2度的车刀没有钢性，容易弄断。所以用10度的刀尖，刀头比较细又不容易弄断。

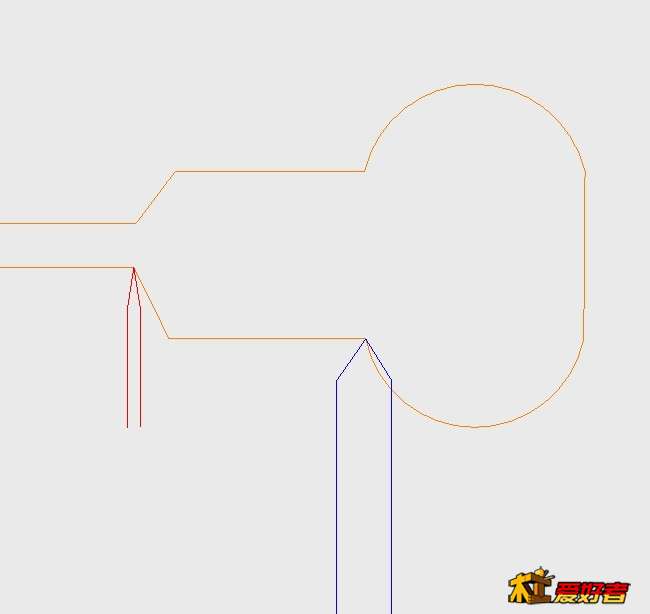

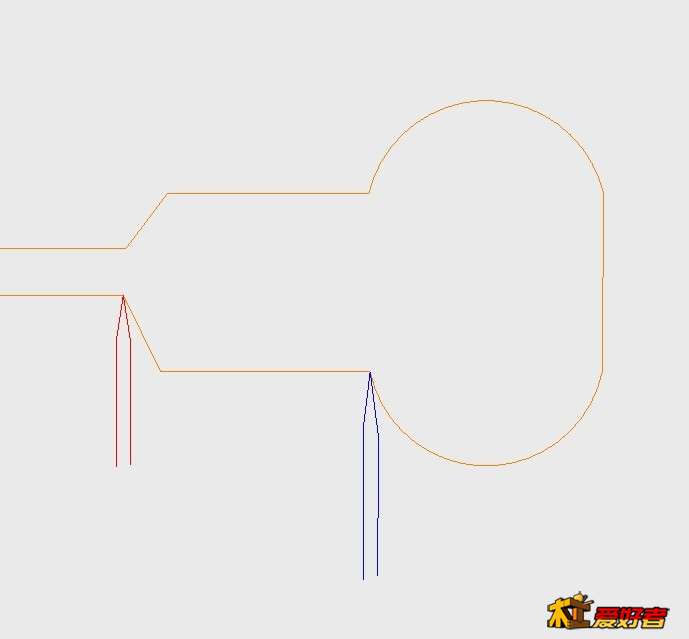

比如下面的第一个图，红色刀角度少不会碰到工件，蓝色刀在车圆弧时由于刀头角度大刀刃会把工件削去一部分。如用图二的小角度刀头则不会把工件削去。


林筱程 · 发表于 2019-3-24 22:14:11

nini21800 发表于 2019-03-24 20:28! m+ b7 p6 U. Y: Z- _
本帖最后由 nini21800 于 2019-3-24 20:29 编辑
0 b" ]* d) T/ L7 b: c& f- G' _/ Y3 |- W1 r; J( ~
1 v5 c. n5 G7 m( L1 ^4 t/ ?5 ^% Y
刀柄精细不重要，自己车床能装多少就多少的。主要是刀尖，比如刀头的角度能做到1~2度对车什么形状的工件都不会碰到刀头的两边，可是1~2度的车刀没有钢性，容易弄断。所以用10度的刀尖，刀头比较细又不容易弄断。/ R* M! J! l8 p# B

, U1 m) w6 b, m% j9 c; u比如下面的第一个图，红色刀角度少不会碰到工件，蓝色刀在车圆弧时由于刀头角度大刀刃会把工件削去一部分。如用图二的小角度刀头则不会把工件削去。

好的，谢谢您的帮助
