也发个去年180改的数控

nini21800

峨眉大保健 发表于 2017-5-7 15:02
1 g: ~- E8 k& R, v& b$ }能不能说下那光电开关做什么用的

光电开关也就是一个开关，只不过光电开关没有机械接触靠光的通断控制电路来起到机械开关的效果。没有机械接触比机械开关更灵敏，反应速度更快。

峨眉大保健

我和你一样的车床能把买的东西清单给我吗

峨眉大保健

还有这开关我买了装哪里，给个各部位安装全照吧。

nini21800

峨眉大保健 发表于 2017-5-7 18:09
+ {$ p* N$ `, w; `3 O还有这开关我买了装哪里，给个各部位安装全照吧。

目前我只装了一个主轴的转速测试。还可以装 Z  X  轴的限位开关。
! B. E! D) m$ o& E/ t( R9 W& t

峨眉大保健

加个v行不，好请教
3 O( L1 H" D# Y+ V5 z8 O& C

峨眉大保健

15873373081
, A8 p$ K/ B" T3 ~2 v' v

ahyj8888

做得漂亮

nini21800

180V车床同步带为X轴225齿，Z轴应该是220（我只有225齿的长了点），同步带轮用7~10宽的，两个20齿，X轴30齿大的也可以，Z轴40齿，电机座的尺寸

* @- R+ [- S5 d' a: w/ i! x) Q0 M
. Z* V$ G6 X: Q' B

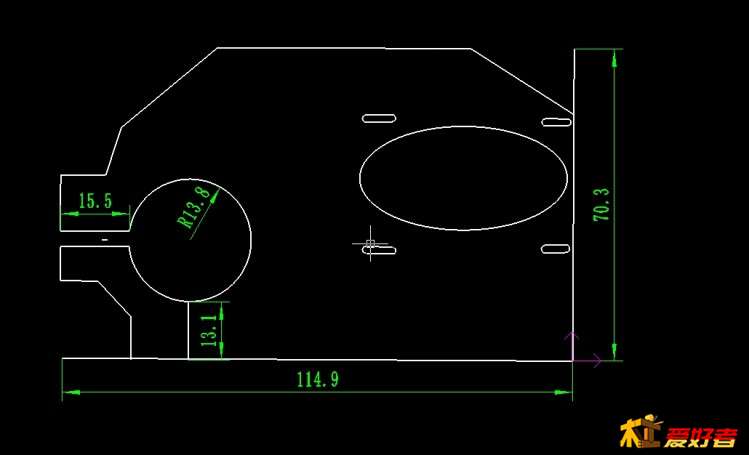

X轴

, s4 o7 _+ Z) g/ J5 G7 t! W

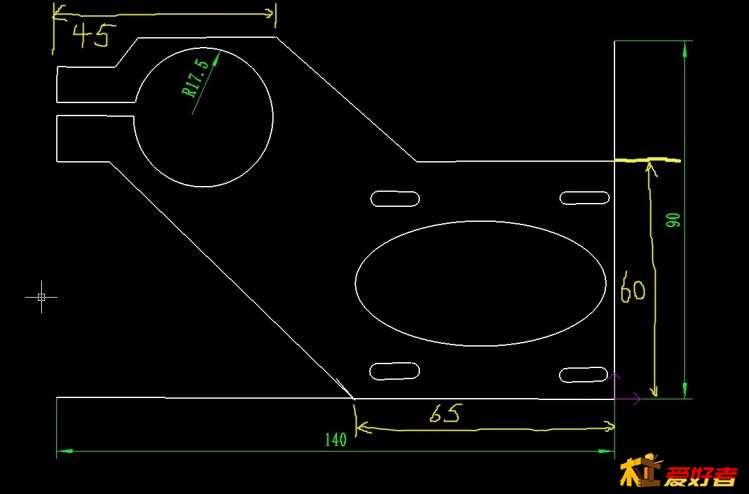

Z轴
  t# w$ }* O( G& S9 C

峨眉大保健

谢谢了

峨眉大保健

nini21800 发表于 2017-5-8 12:43
4 w+ F' ^% ~5 G  U# Q180V车床同步带为X轴225齿，Z轴应该是220（我只有225齿的长了点），同步带轮用7~10宽的，两个20齿，X轴30齿 ...

x轴卡圆那尺寸不明确，能补下尺寸吗？我朋友帮我画cad

aat97

数控机你自已做的吗？

wsdty

真可以
4 n0 P4 Y: o0 l' D' Y5 n! x

nini21800

峨眉大保健 发表于 2017-5-9 05:55
x轴卡圆那尺寸不明确，能补下尺寸吗？我朋友帮我画cad

' y% }7 Y! V0 U- ^X轴的卡圆不用很准确，上下左右留有一定的宽度就可以，圆合大就可以了，左边的放电机地方也可以加长点好调整。

nini21800

2 K- j6 h) m  o$ Z0 c4 {

aat97 发表于 2017-5-9 09:46
数控机你自已做的吗？

/ a1 L- O: _$ f5 J* H7 h- s自己加装数控而已。因为不知要的同步带多长反以Z轴的长了点，只能用轴承压着。

aat97

nini21800 发表于 2017-5-9 11:36
- F- `! E2 ]% }" y$ o& x自己加装数控而已。因为不知要的同步带多长反以Z轴的长了点，只能用轴承压着。

你是用雕刻机的电路板吗？MACH3?
