也发个去年180改的数控

nini21800 · 发表于 2017-3-22 16:10:13

本帖最后由 nini21800 于 2017-3-22 16:13 编辑

yt188 发表于 2017-3-22 15:17- }/ e3 T5 w! u0 [& p0 l. n
求所有配件名称及连接，，谢谢，，我也着急改改我的小车。
; ~* \9 k. d2 [ W1 A$ {谢谢了，，193501@qq. ...

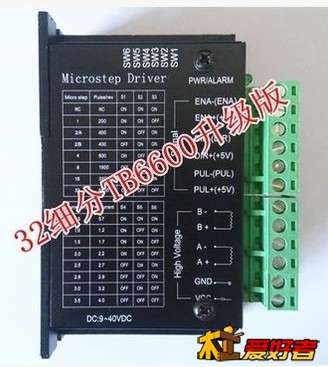

直接在X宝上搜57步进电机会出来一大把量好用新的。可能我那个二手的容易退磁。再找3M同步带，2块多一根和3M同步轮2~5块一个（根据自己的车床配，也有几米长开口的同步带，听说用烧红的铁可以接，没试过不知行不行），再搜步进电机驱动器20多块的连外壳的比较省事。

yt188 · 发表于 2017-3-22 16:40:25

nini21800 发表于 2017-3-22 16:10
8 X8 B" u! Z) M$ k) s+ B直接在X宝上搜57步进电机会出来一大把量好用新的。可能我那个二手的容易退磁。再找3M同步带，2块多一根和 ...

57步进电机带驱动器，80元一套，控制板用什么样的？皮带轮，有没有比例？谢谢。

nini21800 · 发表于 2017-3-22 16:55:06

yt188 发表于 2017-3-22 16:40# b* U+ w2 g, ~1 k- N9 z# Z# v
57步进电机带驱动器，80元一套，控制板用什么样的？皮带轮，有没有比例？谢谢。

我就用了一个19点几元的并口卡控制器，同步轮是20齿比30齿和20齿比40齿。也可以用连轴器直接接着（电机好装的话）。

yt188 · 发表于 2017-3-22 16:59:30

nini21800 发表于 2017-3-22 16:55
+ e$ X) ]; {* b5 x8 E我就用了一个19点几元的并口卡控制器，同步轮是20齿比30齿和20齿比40齿。也可以用连轴器直接接着（电机好 ...

谢谢，，

我先把我的小车床整理好，量好小车刀架进到轴的直径什么的，左右移动的改丝杠还是用T型丝杠，怎么固定，都需要研究研究，

谢谢，我的QQ193501 加我吧，不懂的，再请教你。

nini21800 · 发表于 2017-3-22 17:06:36

yt188 发表于 2017-3-22 16:59% w+ |' v+ H1 t- A8 L
谢谢，，8 Y$ B7 ~. z" q- n S6 a/ z
( h5 r! U0 C* S' Q3 Y5 w
我先把我的小车床整理好，量好小车刀架进到轴的直径什么的，左右移动的改丝杠还是用T型丝杠 ...

直接在这说就行，能帮得到你的我会尽量的，有些东西我也不懂，我懂的都会说的。你的左右移动原来没有丝杆吗？

yt188 · 发表于 2017-3-22 17:23:36

nini21800 发表于 2017-3-22 17:060 c# ?2 ?. U3 N! V
直接在这说就行，能帮得到你的我会尽量的，有些东西我也不懂，我懂的都会说的。你的左右移动原来没有丝杆 ...

我的是仪表车床，左右没有丝杠，准备加个20的丝杆，，怕精度不行，准备买T型丝杠。

nini21800 · 发表于 2017-3-22 18:38:10

yt188 发表于 2017-3-22 17:23% D2 D3 G( U$ U( R
我的是仪表车床，左右没有丝杠，准备加个20的丝杆，，怕精度不行，准备买T型丝杠。

好像是滚珠丝杆比较好，不过贵，T型丝杆比较（铜螺母那种）好像也不错，便宜。

yt188 · 发表于 2017-3-23 18:59:43

楼主好，能把你车葫芦的文件共享一下么？CAXA数制车出刀路
导入MACH3

谢谢！！！！！！！！！！！11

nini21800 · 发表于 2017-3-23 21:57:05

本帖最后由 nini21800 于 2017-3-24 08:05 编辑

yt188 发表于 2017-3-23 18:593 l3 x( N- t' N5 M, W. a' o, F9 Y
楼主好，能把你车葫芦的文件共享一下么？CAXA数制车出刀路
0 P& @" `, q7 P) s- {! z" O导入MACH3

可以啊，我这里发了几个大小不同的刀路（比如：车23-13葫芦，就是长23、大13的葫芦），里面的没有说明是精车的都是初车，初车完成后再进行精车就可以了。不过要注意我的文件可能只适合我的车床，可能你们车床电机速度不同不知合不合适。

yt188 · 发表于 2017-3-24 07:58:45

nini21800 发表于 2017-3-23 21:57% z% M' L4 q L
可以啊，我这里发了几个大小不同的刀路（比如：车23-13葫芦，就是长23、大13的葫芦），里面的没有说明是 ...

谢谢！！！！。谢谢。。

昨晚回去研究了一下，用20的丝杠，没地方装，，真郁闷，不知道用齿轨怎么样。再不行，就需要买16的滚珠丝杆了，哎。。。

nini21800 · 发表于 2017-3-24 08:03:46

本帖最后由 nini21800 于 2017-3-24 08:10 编辑

yt188 发表于 2017-3-24 07:58% T& D, a: I9 a1 U4 Q5 y: V" t2 m6 `
谢谢！！！！。谢谢。。( R/ d9 G7 v7 S8 M, } D
4 j8 O( \8 o3 k3 \
昨晚回去研究了一下，用20的丝杠，没地方装，，真郁闷，不知道用齿轨怎么样 ...

打印机的T型丝杆，也有小的啊，8~12都可以用的吧。丝杆装别的地方也可以，办法是想出来的，应该总有解决的办法。
