为什么你做不出一个完美的四仰八叉板凳

拉罐79

看以上验证，楼主所说是正确的，但这个平行四边形偏差很小，倾斜10的度的时候5厘米长2厘米宽的榫头偏0.6毫米，随着角度的增大，这个平行四边形也会越清晰。
% g& f* J! D! f) ^; `: K; |所以，如果是硬木，并追求精确度，我感觉还是CAD放样，如果是稍软的木头，并且角度不是太大的，这个0.6毫米的误差应该加个塞就搞定了。
一点浅见，望木友批评指正。

huangbeny

7 E9 W) P. [2 H9 l* L9 D

拉罐79 发表于 2017-11-28 16:23
看以上验证，楼主所说是正确的，但这个平行四边形偏差很小，倾斜10的度的时候5厘米长2厘米宽的榫头偏0.6毫 ...

用余弦定理可以算出来

迅雷不及戴耳机

1 c. x5 o+ t/ o' [- h
/ Q5 u- g1 m0 r9 C, ?8 o

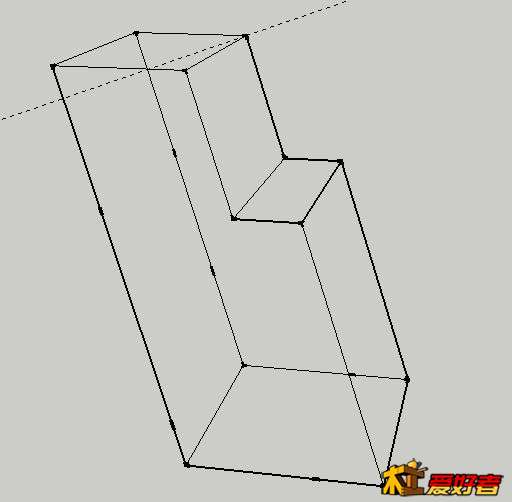

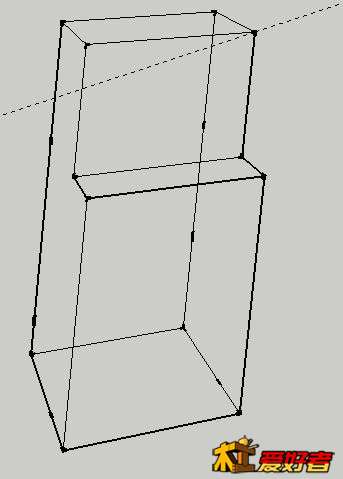

怎么老是纠结在平行四边形？自己看！先凳面模拟挖的卯眼，再根据卯眼做道德榫头，当然，肯定是长方形，直角90度！
  v. m& k; Y+ l5 ~7 ]& y; ]

" p8 S) }3 z8 f% u' u, r# l; N 四角八叉凳腿.skp (406.51 KB, 下载次数: 8)

2017-11-28 17:22 上传

点击文件名下载附件

  w" V& X6 _8 y1 y1 _/ ]
3 A  }' G# Y9 G2 F) N

板沙的日子

不明觉厉
( u4 D4 ]+ `0 Z' w

老兵新手875

本着交流探讨的精神，从理论上讲，在凳面上表现出来的卯眼是平行四边形。如果严格按照凳腿宽度比对外叉划线的话，应该在凳面上体现出来的也是平行四边形。说错勿怪！

东仓果园

做过不少小板凳，没一条完美的，看了楼主的贴子终于明白了，不过就算明白了还是做不完美

东仓果园

其实大家不要争论，买个方榫机，台面做成复合斜面，打出来的眼表面就是平行四边形的

东仓果园

怪不得以前做四仰八叉小板凳用软木就一点没问题，用硬木最后组装时总有点别扭

lukyo

东仓果园 发表于 2017-11-29 01:01
6 @7 s! h! j7 y! m/ H其实大家不要争论，买个方榫机，台面做成复合斜面，打出来的眼表面就是平行四边形的

* A3 d/ C1 d/ T$ ]. K; f; |- U我觉得这么多人你最明白，这个方法，如果方榫机精度较高，一定是最完美的，那有那么复杂。再说了，楼主说的这理论，只要正儿八经自己做过一个八叉板凳的，都明白的。

迅雷不及戴耳机

东仓果园 发表于 2017-11-29 01:17
! b; R) N6 P5 ?' b( F, y& H5 {" o怪不得以前做四仰八叉小板凳用软木就一点没问题，用硬木最后组装时总有点别扭

5 B' U% A$ t& J8 r原因就是你把卯眼打成平行四边形了！所以平行四边形是错误的，难道你认为老木匠做板凳时候还会把凳子腿的榫头修成非直角？那费工又不合理吧？就算费工和不合理不算理由，那我想问了，腿的横撑的卯眼是不是垂直的？如果是垂直的那是不是证明腿跟面的交线跟凳面是平行的？那是不是证明卯眼也就是直角了？平行，垂直，很好证明吧？还有什么纠结的？
% i& S. F- F+ g' v% S

huangbeny

迅雷不及戴耳机 发表于 2017-11-29 08:37
原因就是你把卯眼打成平行四边形了！所以平行四边形是错误的，难道你认为老木匠做板凳时候还会把凳子腿的 ...

) `- S! C, ]3 W+ t9 t* ^. ^( W如果凳腿是方形的，凳面上的形状就是四边形！！  这个道理还不懂  ？？？
如果凳面是长方形，那凳腿就是四边形的柱。
至于横撑的榫眼肯定是垂直的，因为斜的方向和榫眼的面是垂直的。
你不要老师傅，老木匠的传统思维里面不能自拔！用数据说话，自己画立体几何图看看，就清楚了！

年轻的刀匠

实际上我观察到了这个问题   榫眼开方的    但是  榫头打出以后    会是平行四边形   但是  榫头比较饱满的时候    榫眼受到榫头倾斜的两个角挤压也会变成平行四边形
: ^* }6 p9 X, N6 ?8 F- H不过这个问题  曾问过我师父    他的说法很模糊   也基本上说不清楚
$ ]' J0 k$ }* H. Q5 b" @再说凳面不能严丝合缝    有时候是崩边造成的
1 O1 u2 T0 R9 D

村风

huangbeny 发表于 2017-11-28 10:49
你连 投影 二字是什么含义都不知道 ，什么平行四边形和矩形都没有错啊 ？  一点都不严谨楼主都说了，如果 ...

0 u. t) R! _# j6 a0 h2 r9 ^' E兄弟这话说的，什么叫做不尊重别人的劳动成果了，什么争取看懂，呵呵，你从我说的那一句话看出我不尊重楼主的劳动成果了？这个帖子你纠正了好几个人，说得全世界只有你懂了。你都真么懂为什么你不开一个帖子教教大家做个“标准的”八叉。
) d: Q. J* p* B7 V) v* _7 I2 E, o

村风

lukyo 发表于 2017-11-28 10:25
假使是一个铁板凳，有一个削铁如泥的凿子，用传统的方法凿出的榫眼，凳脚按照复斜的角度，肯定安装不上，这 ...

2 i7 P6 Y8 K0 e$ j! }这个说到点子上了，其实不管多么精密的八叉，用多么坚硬的材料，如果不是利用材料的可变形量，即使能做出各个部分的“配件”，也没有办法安装上，这个其实用CAD软件稍稍仿真装配过程就知道已经发生了挤压碰撞，顶一个！

迅雷不及戴耳机

huangbeny 发表于 2017-11-29 12:12
如果凳腿是方形的，凳面上的形状就是四边形！！  这个道理还不懂  ？？？
如果凳面是长方形，那凳腿就是 ...

是吧，我前面发过立体图了，按照长方形面做的腿，您给看看哪有不对的地方？
