我是标准键盘木匠，本来我想像中的四脚八叉凳应该是凿长方形的眼，看了楼主的帖子后才发现楼主是对的，到底这个平行四边形能偏多大呢？下面是我用CAD做的三维验证。/ ?7 d. x$ h) ~. j1 s
首先是先做一个榫的模型，因为要验证卯眼的形状，所以，只做榫的模型就可以看出卯眼的样子了。
3 c/ q$ I! A; n2 | ?+ u我的思路是这样的，首先是做一个水平竖起的榫，然后前后倾斜10度（暂定是10度，只为看效果），左右倾斜10度，然后用两个水平的面把倾斜后的榫平切，这样就是有了一个水平剖面了。下面上图。
' P' ?, s, i/ B+ z( u# D0 w) e# D8 l* W& f. D. A/ a0 u( I$ ]
|
-

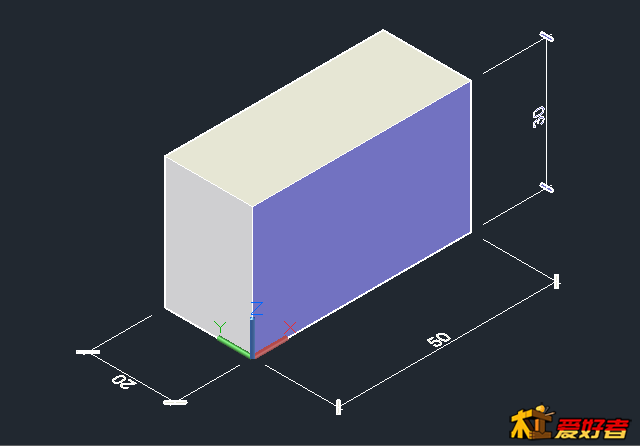

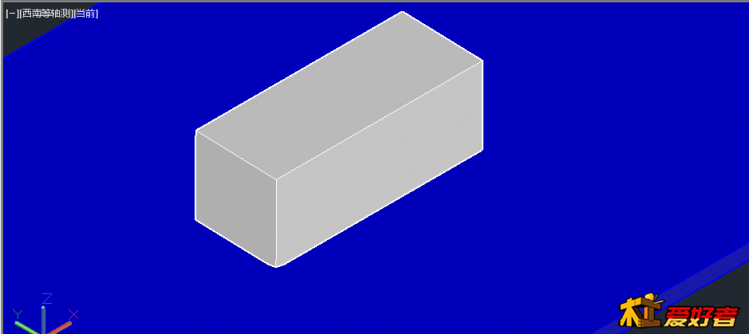

这是水平放置的榫，尺寸为长5厘米，宽2厘米
-
左右倾斜10度后的样子。
-

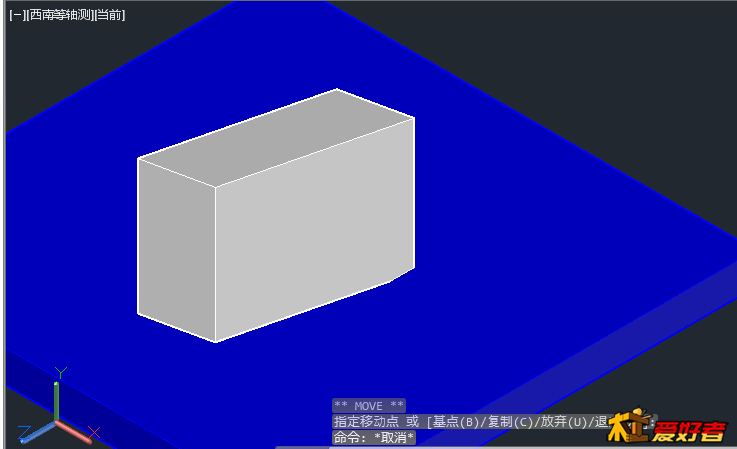

前后、左右各倾斜10度后的样子。
-

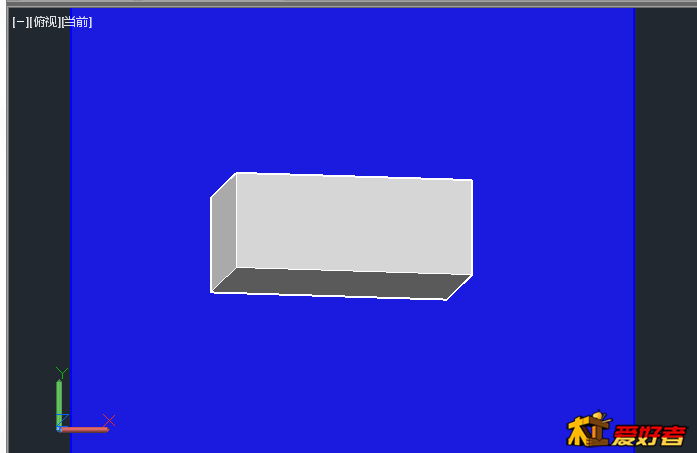

前后、左右倾斜后的俯视图。
-

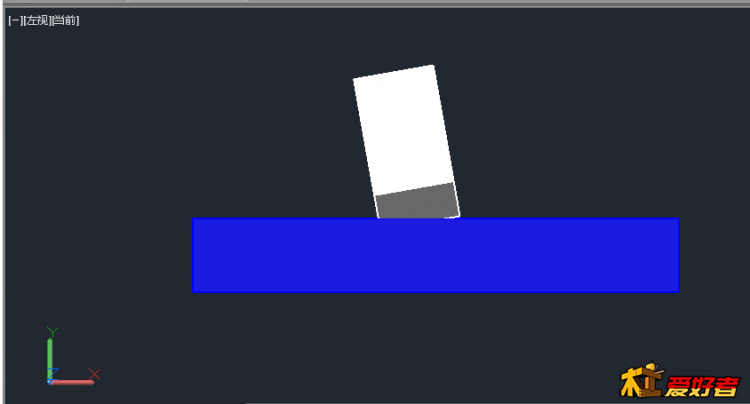

前后、左右倾斜后的侧视图。
-

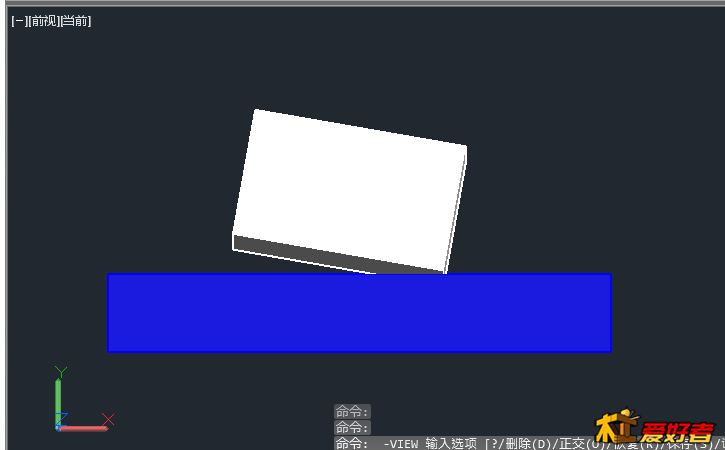

前后、左右倾斜后的正视图。
-

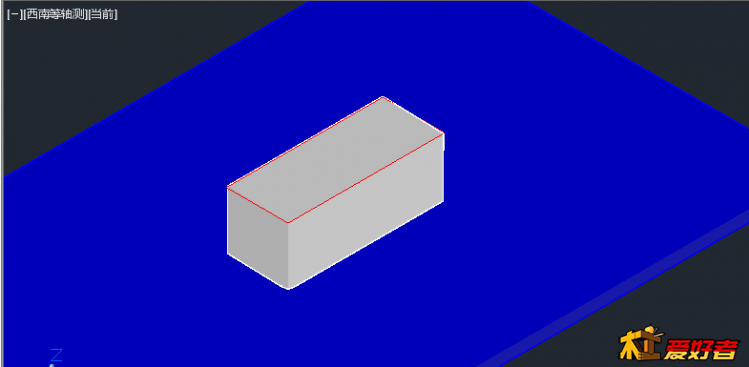

做两个水平面，平切（类似于装好后用锯锯掉冒头）
-

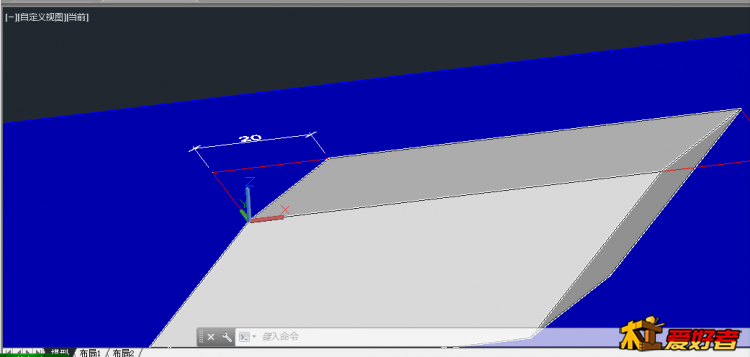

画个矩形做参照，好像很小，看不出来。
-

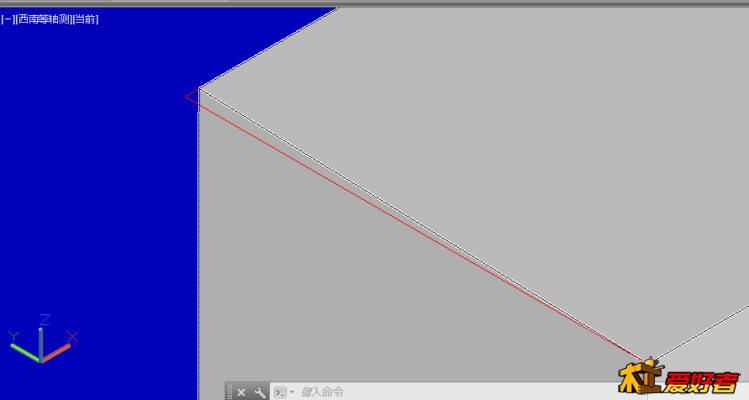

放大后是这样。
-

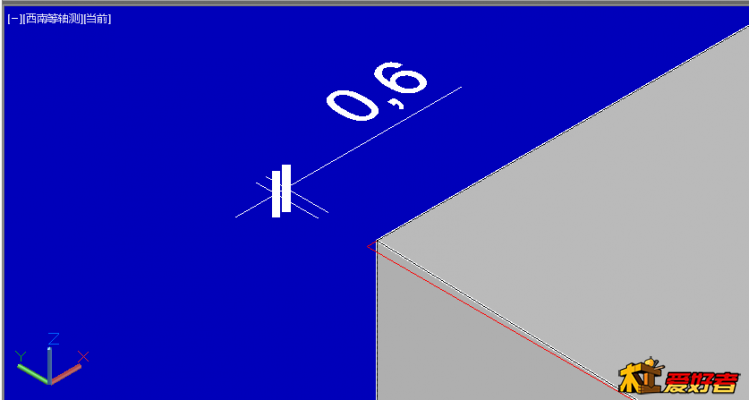

具体是多少尺寸呢？标注一下，是0.6毫米。
-

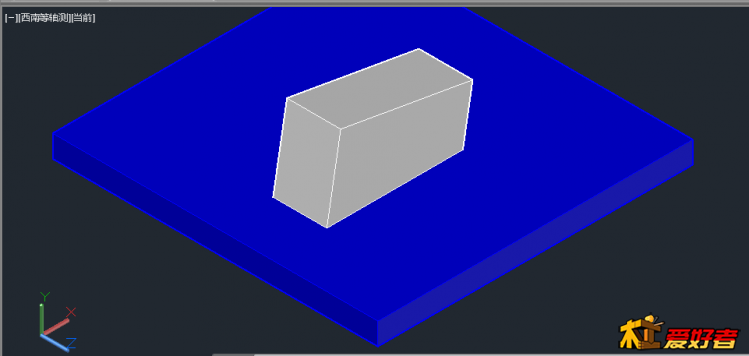

为了更好地说明问题，再做一个倾斜45度的超常规模型，这下尺寸就大了。
|
楼主: ajuan2005
ok，接下来俺问了，如果是圆棒子腿和眼，应该是椭圆了吧，也得楔才好使？
