为什么你做不出一个完美的四仰八叉板凳

底朝天 · 发表于 2020-11-19 10:21:26

知道这些跟做板凳的关系不大。腿不能做成矩形的了？腿的形状并没有改变吧？是腿在复斜的角度水平横截面变成了平形四边形了。它形状变了跟你做腿没有关系。是视角转变了！面板加工的孔洞形状改变了？也没有。和腿垂直方向还一定是一矩形。这些一定不会变。我们不是学几何的，我们关心的是加工方式，怎样才能做的严丝合缝，用方榫机复斜角度定好了，凿下去就行了。自然那个平形四边形就出来了，手工凿有一定的困难，但也不是没有可能做好。划线需要划出那个变形的形状吗?一是困难，二是划出来也没有用，我们不能按照它来加工，是不是？

其其 · 发表于 2020-11-19 22:33:17

精木的不精划线，精划线的不精木工，论坛文武双全的不多！

一心一意 · 发表于 2020-11-28 08:20:50

一定是矩形的你的CAD没学好楼主

yoso · 发表于 2020-11-28 09:20:09

这是金工，不是木工

木头木脑 · 发表于 2021-3-16 08:54:37

楼主说的很对很明白，点赞

来自苹果APP客户端

铝制木头人 · 发表于 2021-4-12 23:43:50

原来还有这么好的老帖子，点赞，我说一直做不出合缝，想着这肯定有个小角度，对于复斜的理解又深一步

来自苹果APP客户端

13819175345 · 发表于 2021-4-14 12:24:34

rzfz60601 发表于 2017-11-28 08:55
" B' b6 G5 _+ Q% \一寸差多少，指的是凳面到枨子的垂直高度，在腿上定枨子部位时却是直角三角形的斜长，这个要注意，否则容易不准。开叉小误差也小，大了就得算一下了

很对，小件一般放实样定尺寸。

来自安卓APP客户端

13819175345 · 发表于 2021-4-14 21:52:39

楼主仔细分析了四腿八叉凳画线中存在的误差，值得赞扬。现阶段一般的画线只能是这样了，这也是传统的经典画线法，尽管有误差，但做了多后靠开榫凿眼手上有数，这也是常讲的留线、去线问题，园斜小件最可靠的还是放实样。

来自安卓APP客户端

13819175345 · 发表于 2021-4-14 21:58:00

ajuan2005 发表于 2017-11-27 16:12/ p0 @( S5 G( P6 ~! J, z- _
对的，理解完全正确，机器一下子开掉，肯定是准的；( a( y% W6 j% U6 N6 J8 ^1 G

8 |: ?; @$ N' G1 Y& ~我探讨的是手工画线的方法' y( A+ [4 f, I- P8 e
很多人照着在画，但是从来没意识这其实只是一个近似的画法。

是近似画法，你说对了。

来自安卓APP客户端

13819175345 · 发表于 2021-4-14 22:16:47

东仓果园发表于 2017-11-29 01:01
4 w/ A& v$ a& }3 y4 r- w其实大家不要争论，买个方榫机，台面做成复合斜面，打出来的眼表面就是平行四边形的

很对。

来自安卓APP客户端

13819175345 · 发表于 2021-4-14 22:20:20

huangbeny 发表于 2017-11-29 17:030 d! ?) a2 ^* B$ k9 T
不好意思啊，兄弟，我说的直接了一点！难得遇到这么好的帖子，所以我只是想把楼主的内容传播的更广泛，让更多的人知道这些细微的地方。你也不用比着我要我做凳子，要是有加工工具，要是按照楼主的理论来做，做出来的东西肯定是接近完美的。我们一起把重点还是放在楼主的内容上吧，其他的就请多包涵。

很对。

来自安卓APP客户端

13819175345 · 发表于 2021-4-14 22:45:36

与成发表于 2018-03-07 13:22
; T( {& U4 s4 c3 ]1 Z本帖最后由与成于 2018-3-7 13:24 编辑 ! Q F, t4 t, g! T$ K, u1 m" O

; L+ Z1 b/ ]% o9 N8 j7 _3 l这个问题很有意思，以前自己做的时候也会有困惑，因为要划线凿孔，可能因为一开始用的就是方榫机，所以虽然划了矩形的线，实际上方榫机打孔的时候它自己就把这个错误纠正了，因为偏差不大，加上木材本身较软的特性，这些问题最终都被掩盖了。4 s( d" w; E7 P
/ L5 o6 q t' N
但是说实话这个问题还是时不时的会冒出来，总之是没有彻底闹明白，当然这并不是我们不够聪明，有时候可能是一点点惰性吧，所以虽然制造工艺仍然存在问题，但问题还没有严重到装不起来的程度，于是终于得过且过了，也就是不求甚解，不执著！
. F; b: V+ C3 K# W7 x+ j6 }$ ?3 Y; j- u" J: a" m) P/ F6 z
所以要感谢楼主提出了问题，以上还有位木友提出截面并非平行四边形，我也表示认同，所以希望楼主再接再厉，把这个彻底搞明白，然后再给出解决办法，整理出工艺文件，给广大木友普及下，那真是善莫大焉了，就此我建议版主给此贴加精，再多赠点刨花给楼主！

早年我说过八叉凳中有千古之迷，鲁班的密码，感谢楼主破迷解密的辛苦付出！

来自安卓APP客户端

beyondxxxx · 发表于 2021-5-17 16:10:20

光说不练假把式、

sd220 · 发表于 2021-5-18 11:04:54

sd220 · 发表于 2021-5-18 11:08:02

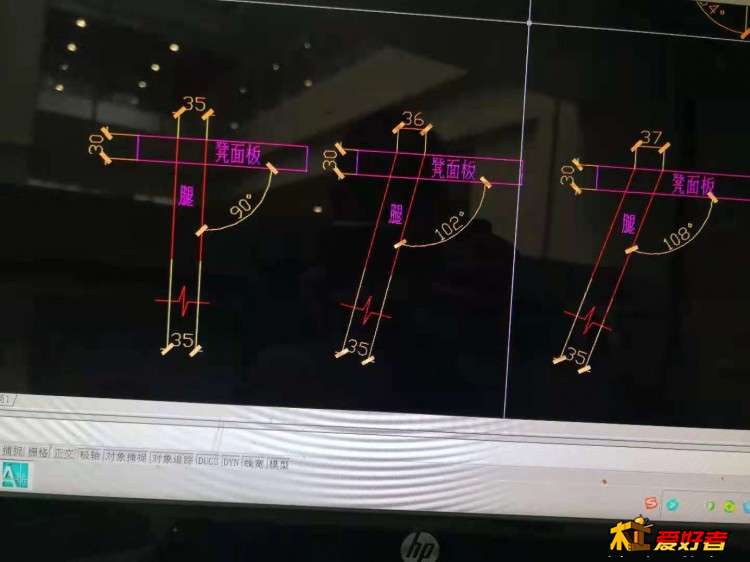

35x35mm的榫，垂直凳子面应画36x37mm的线，对不？
