为什么你做不出一个完美的四仰八叉板凳

Jameshao69

刺眼太阳花 发表于 2018-12-16 17:26
- x- u: O" [  @' h4 n& a& T$ f9 u偶然看到楼主这个贴，开始也像帖子里很多人一样心里暗骂楼主脑子拐不了弯，但最后从不服变服，自己从来没细 ...

2 h' A8 u) \" P8 o" ]9 H最形象的回复，，，再看不懂，看了这3个图也该懂了
; E9 Z" O1 S' U8 E, O

billsin

粗略看了一下你的分析，心里感到一丝安慰

蜗牛j

D:\模具\古建筑\八仙桌\四仰八叉

蜗牛j

D:\模具\古建筑\八仙桌\四仰八叉

蜗牛j

凳腿与孔在凳面上的投影

蜗牛j

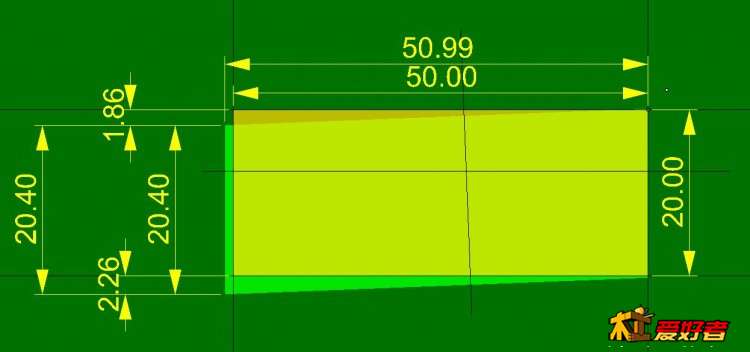

黄色为凳面上开的50*20的孔，嫩绿色（50.99*20.4的四边形）为凳腿在凳面横截面的形状，右上角的棱为内棱，左下角为外棱

蜗牛j

按常规10退2画的

蜗牛j

这个腿是凳子的右下角的腿，按上下、左右对称过去就可得到其他三个腿。个人觉得，若纯手工制作四仰八叉的凳子，为了凳面美观，凳面的孔按50*20矩形划线凿孔，腿按50*20划线时，左侧两个点上移2毫米，右移0.5毫米，划线开榫。从这个图可以看出来，按50*20做出来的榫，实际斜着插入50*20的卯时，榫在凳面上的尺寸为50.99*20.4，大于卯的尺寸，这就是为什么用比较硬的木料制作凳子时容易崩面。不但形状不一样，尺寸也大着。

晴朗艳阳天

这贴子看了一个多小时，敬佩楼主，钻研求真，热情大度

泥工

楼主思路清晰。要真正的严丝合缝只能平行四边形。传统木工画线的方法是属于近似法，有误差的。

来自安卓APP客户端

我不是手残党

平行四边形的结论没有问题，实际制作的话，误差可能更多体现在榫卯的短边上（单榫的情况），如果上边那位朋友的计算正确的话，一厘米左右厚的榫误差只有0.12毫米，手工可能很难达到这样的精度

小鲁一班

“这帖挺好的，我看过两遍，我退休老头，没文化，说错勿怪，比如，用10mm钻头在木板平面钻一斜孔，观察木板钻孔的表层边线不是圆形是楕圆形，若用楕圆形的的木榫是插不进斜孔的，而必须用1Omm圆木榫才可插入，斜孔边线不是正圆而变成楕圆的原因，就是斜孔所至，隨着斜孔的角度变化，斜孔的表层边线几何形状也发生变化，也就是说斜孔表层边线是楕圆，表里是正圆，同理可证，登面榫眼的表层平行四边形的边线，不能代表登面榫眼表层里是非距形，如八叉登腿的榫头10mmX30mm，登面榫眼的表层边线也是10mmX30mm，那结果是登腿的榫头插不进登面的榫眼，原因是倾斜后的30mm要比直立的30mm要长，那10mm也是一样，30mm与10mm长的比值相同，但长的数值不相同，这也许说是平形四边形的起因，我想八叉登的榫卯是距形，说错勿怪，”
) N, I1 O6 _) N4 M
9 O/ D* Q( j9 u- |  _" h) O这个有道理！

小鲁一班

“这帖挺好的，我看过两遍，我退休老头，没文化，说错勿怪，比如，用10mm钻头在木板平面钻一斜孔，观察木板钻孔的表层边线不是圆形是楕圆形，若用楕圆形的的木榫是插不进斜孔的，而必须用1Omm圆木榫才可插入，斜孔边线不是正圆而变成楕圆的原因，就是斜孔所至，隨着斜孔的角度变化，斜孔的表层边线几何形状也发生变化，也就是说斜孔表层边线是楕圆，表里是正圆，同理可证，登面榫眼的表层平行四边形的边线，不能代表登面榫眼表层里是非距形，如八叉登腿的榫头10mmX30mm，登面榫眼的表层边线也是10mmX30mm，那结果是登腿的榫头插不进登面的榫眼，原因是倾斜后的30mm要比直立的30mm要长，那10mm也是一样，30mm与10mm长的比值相同，但长的数值不相同，这也许说是平形四边形的起因，我想八叉登的榫卯是距形，说错勿怪，
% ~) x% @- }3 A4 h/ D1 |% i; l”

aoguang

我看完辛老的视频，用SW做模型，最后怎么都装配不到一起，原来是这样啊！谢谢解惑。

jjoojj123

确实是这样的，CAD一画就明白了，稍微差一点点的
