适合做雕刻机主轴的各类型电机知识普及

zlp88000 · 发表于 2017-6-13 10:26:52

yanggong 发表于 2017-6-12 23:27' Z* ^; y& U( J- L
兄弟，这个参数是你自己的机器试出来的吗？我感觉f600好像有点高了。

老哥有興趣的話其實給弄成水泥機架立馬自己機器強度就上升幾個檔次。。就是調整時候得拿個表和水平尺一個大理石平台慢慢大錶量不過弄好以後很爽。震動問題就能一次解決了。

my300b · 发表于 2017-6-13 10:47:35

zlp88000 发表于 2017-6-13 10:21: X$ c$ y) q2 S( W! a, U' l& P0 `
工業縫紉機節能這個關鍵詞啊淘寶就行了。

你好，缝纫机电机没有用过，看了一下细分有好多种，比如定子有四极六极八极等，外形有方圆、端面也有圆的方的平的突出的等等带来的安装方式也不同，请介绍介绍如何选取更方便实用。谢谢。

zlp88000 · 发表于 2017-6-13 11:25:27

本帖最后由 zlp88000 于 2017-6-13 11:30 编辑

my300b 发表于 2017-6-13 10:47
* B K: S* z- p4 O# N8 T0 c9 C你好，缝纫机电机没有用过，看了一下细分有好多种，比如定子有四极六极八极等，外形有方圆、端面也有圆 ...

縫紉機馬達就是無刷電機而已啦。沒細分不細分的說法。。至於端面你可以問店家啦。。。端面樣子不一樣是因為對應不同的縫紉機的。。。你要方型的就問店家啦。。有2 個方型的縫紉機的。。直接叫他給你拿那種端面的就行了。
https://item.taobao.com/item.htm ... &abbucket=10#detail
你看這個就是方型端面的。。。。安裝尺寸比 86步進電機小一點而已。。這種樣子的功率都不太大最大我就見過650W 的。。
大功率的買這家的我就買他家的 1200W 的。。用著感覺不錯不過轉速比較低我用的 2比1 同步帶。
https://item.taobao.com/item.htm ... EA5K&id=36402995414
這種下卦的 600W 以上的稍微大了點不過也沒啥大難度。。

看你喜歡啦。。。。。。

yanggong · 发表于 2017-6-13 12:44:18

ak99519 发表于 2017-6-13 09:24
0 o+ x4 W ?9 _. n这个厉害，谁能做出来？

成本太贵，一套弄到好成本就要600开外了

ak99519 · 发表于 2017-6-14 08:55:37

yanggong 发表于 2017-6-13 12:44
/ w. a3 f! X# M; I4 [- p成本太贵，一套弄到好成本就要600开外了

600还行啊，功率够就不错啊

sdlcwhg · 发表于 2017-6-14 10:15:52

学习中，挺好的教学贴。

laomaotao · 发表于 2017-6-14 10:23:27

楼主你好，还有一种我们常用的电机就是，电风扇，洗衣机，空调中的电机，这种电机要有一个大的电容，这种电机是单相交流感应电机，请问楼主为什么要有一个大电容在上面。是什么原理。谢谢

hynzmj · 发表于 2017-6-14 10:48:49

洪福江发表于 2017-6-10 23:158 B* k2 n" v7 Q5 T8 {9 }
缝纫机无刷电机（只说无刷电机）分2种，一种光电编码器、一种霍尔传感器。光电的速度准确霍尔的扭力大（ ...

你好，你的缝纫机点击在哪买的？什么型号？可以告知一下么？先谢谢了

mmfinger · 发表于 2017-6-14 11:36:52

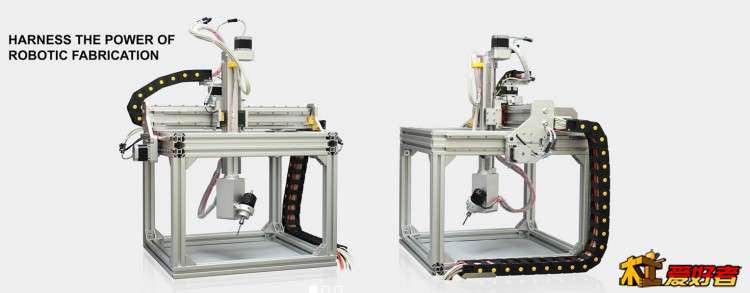

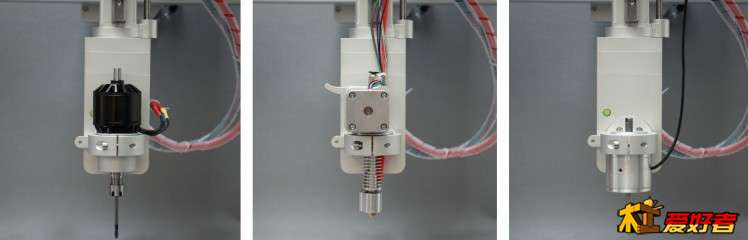

小主轴还是有他的好处的。图

mmfinger · 发表于 2017-6-14 11:41:19

视频地址：https://ksr-video.imgix.net/proj ... 41394-h264_high.mp4

yanggong · 发表于 2017-6-14 18:02:55

ak99519 发表于 2017-6-14 08:55# a5 k0 i) v7 k
600还行啊，功率够就不错啊

功率绝对够，但现在的电调都是开环的，要重新开发闭环伺服电调，这样就可以定速而且不会发热严重也省电

qav003 · 发表于 2017-6-14 18:03:46

yanggong · 发表于 2017-6-14 18:06:16

laomaotao 发表于 2017-6-14 10:23; B9 g: S+ X- o) z0 `4 p
楼主你好，还有一种我们常用的电机就是，电风扇，洗衣机，空调中的电机，这种电机要有一个大的电容，这种电 ...

你说的是单向异步电动机，加电容的是其中一种电容分相式异步电动机，加电容是为了分相产生旋转磁场，这种电机一般不能用于主轴的。

yanggong · 发表于 2017-6-14 18:09:53

mmfinger 发表于 2017-6-14 11:41
8 o/ h% V- u! P8 a0 d. f1 c1 y2 r视频地址：https://ksr-video.imgix.net/projects/1332968/video-441394-h264_high.mp4


mmfinger · 发表于 2017-6-14 19:55:06

yanggong 发表于 2017-6-14 18:09
" b0 B5 y+ G. _! t3 V/ o+ ]. o0 [这个五轴的干木头塑料还行，干铝合金估计有点够呛

图片中这台机跟视频里的很相像呀，BC都固定在Z轴上，C轴跟我想象中更接近，双钢轨设计，攻铁可能不行，攻铝应该没问题。。
我是从视频里的那台机找到航模电机DIY主轴的，现主轴知道怎么弄了，还有就是那两个旋转轴的结构了。。。
