适合做雕刻机主轴的各类型电机知识普及

LvSoft

5 [1 V) }; C  K" I

my300b 发表于 2017-6-18 19:19
请多来几副图片学习学习。

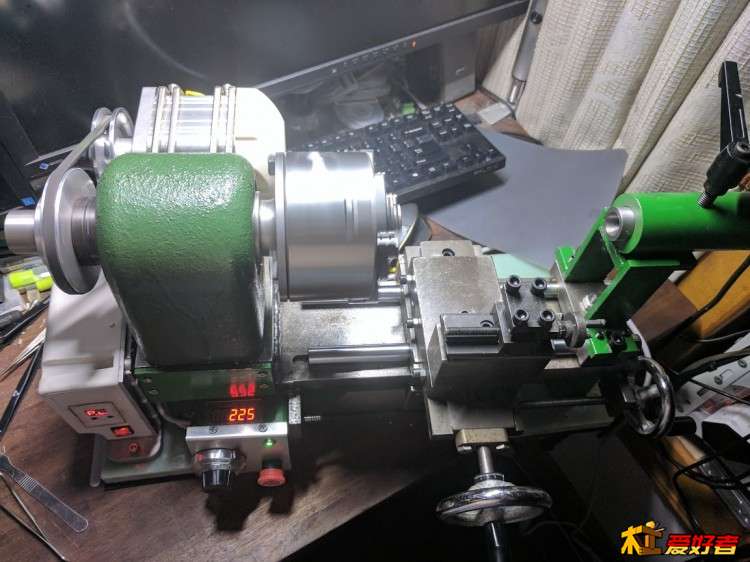

! K$ E  k+ L0 I没啥好学的吧，这个就是淘宝买的diy车床。做工比较一般，但强度是可以的。

主要是原配的电机是20块钱的缝纫电机，不能调速，固定还非常单薄，晃晃悠悠感觉随时会掉下来的感觉。
这个实在不能忍换个电机。

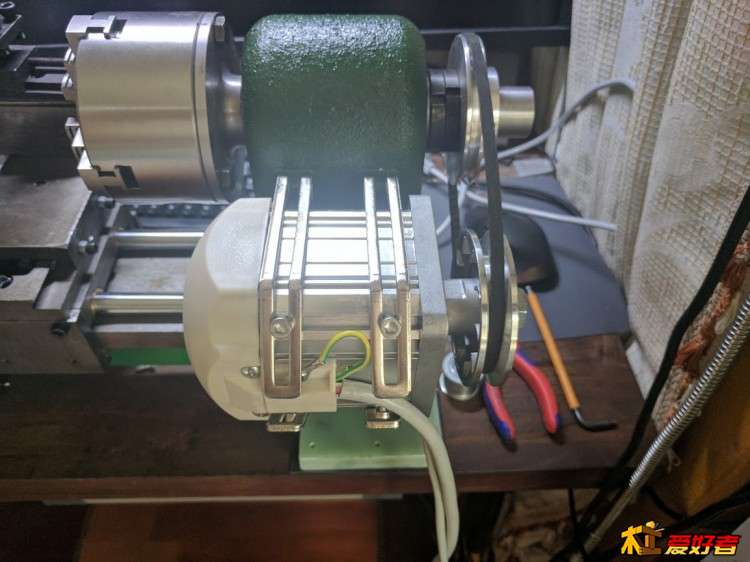

# _0 f8 E1 ~' J$ I' r, X. S这个电机主要是固定花了点心思，最后用这种方式固定（上下对称，下面也是2只L角码，45度折弯后固定）。

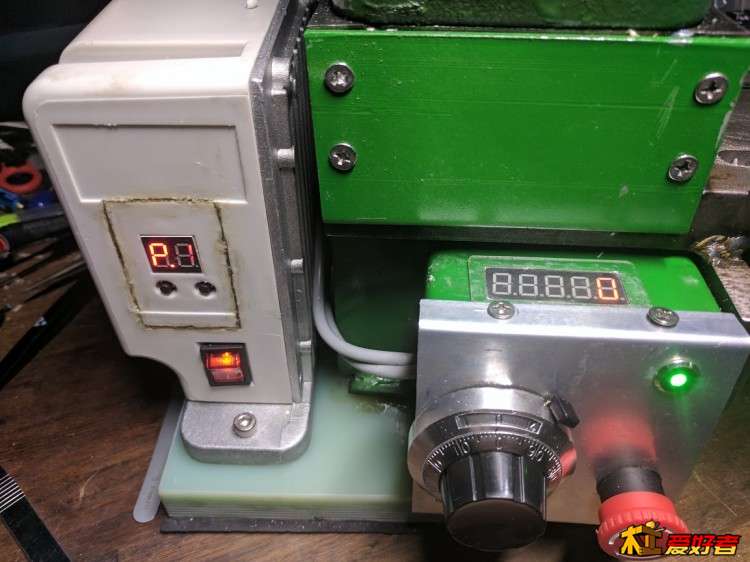

控制器是倒装的，我得正装，把面板扣下来转180度粘回去。
然后我加了个测速，
1 f0 _. T# p7 a  f# G& m此外必须得有急停，还有调速要做好一点。

所以背后有一堆比较复杂的逻辑。上电之后会缓启动，电位器用的是10圈精密电位器，我调整到电位器拧多少值，主轴电机就刚好是多少的转速（其实差距是有的，主要是这种控制是非线性，调了几次得转速上2000之后才能比较吻合）。

) O; Y  O8 a1 P+ \# `+ u1 x其实本来是懒得写程序不想用mcu的，结果整的挺复杂的，早知如此一开始就用mcu算了。下次有时间还是要换成mcu控制，这样可以实现转速和电位器旋钮值的精确对应。

1 A6 Z, i3 D9 \7 U: R最后，现在我可以非常肯定以及确定的说，这货的调速信号对地是有高压的，我后来测过了。改造过程中一定要把调速信号的5V，GND和Signal都视为火线对待。
( A$ l; R7 I# s- X& R
" s7 G, S9 e& s4 K: b7 D
. w6 \+ d/ L7 c2 Y
% t1 o! M' X$ N& Z3 L
! \8 [: V  M7 f. B
0 Y- g! I' _0 C/ J' ]+ E
/ Q) S; e6 v. |6 u4 w

天光早

洪福江 发表于 2017-6-10 23:15
缝纫机无刷电机（只说无刷电机）分2种，一种光电编码器、一种霍尔传感器。光电的速度准确霍尔的扭力大（ ...

大神，缝纫机电机直连无动力主轴5000-6000的转速做木雕可以吗？会不会速度不够？

天光早

zlp88000 发表于 2017-6-13 10:19
. t' R9 B' p5 V, ~  l/ R3 F我有吧好刀 以前淘寶 幾十塊錢的刀 只能走380 再快就要斷 現在用的刀是 德國HGK 的 200 塊錢呢。。QQ機械 ...

请兄弟介绍下你的水泥墩机架吧，感觉很靠谱的样子
, i9 c, H* d7 Y  r

zlp88000

LvSoft 发表于 2017-6-18 21:29
没啥好学的吧，这个就是淘宝买的diy车床。做工比较一般，但强度是可以的。

主要是原配的电机是20块钱 ...

' r0 |% A0 ~1 M6 D: A老哥 今天我才看見 你買的這種為什麼 控制箱 沒有 速度選擇 以及正反轉功能的？。。我買的那種控制箱是帶 速度控制 正反轉 以及轉速顯示的。。所以沒拆過。。就是直接按上去掛 同步帶就用了。。難怪你說你這個還要拆控制箱什麼的。。暈。。。
9 N2 ^8 M5 y! o# q4 X8 v" x+ J( t

zlp88000

天光早 发表于 2017-6-19 11:10
请兄弟介绍下你的水泥墩机架吧，感觉很靠谱的样子

0 P, `! I5 }% z) c; o5 y水泥墩子 有什麼好介紹的。。就是 水泥墩上面放的建築用的那種澆築好的鋼筋混凝土房梁。。10*10 尺寸的 長度1.5米。。四個水泥墩 然後上面平行放倆梁。難點就在於房梁放上去 兩條梁的水平度 我是 中間放了一個 鑄鐵平尺 然後平尺上放水平儀。。從一頭到另一頭 不停的打表 然後調整到個 高度和平行度 大概都在 1MM 以內就行了。。然後上面用的 鐉好的 槽鋼 房梁放好水泥 吧槽鋼放上去等干了 然後以此繼續水平儀測量 我用的 手機APP 水平儀。。測量到 水平度小于 0.02度的時候就用 木頭吧槽鋼頂住 等著水泥硬化。然後用這個測量好的槽鋼當參考 在另外一遍同樣 水泥上放槽鋼 然後架上 平尺 來回加水平儀測 前前後後修了有 7 8 次吧 因為水泥硬化時候會有點變形。。敲下來繼續放少點 然後重新測 最後 誤差很小 大概是 0.3左右時候 剩下的直接用 銼刀吧水泥台按照測量的誤差 搓這修正 總共用了 2 個星期時間吧。不過好處是 重。。穩。。。沒震動。。。。就是難調 我現在2個星期測一次 因為水泥有應力會慢慢變形。。所以沒事就得修。。。也是煩。。。。。。以前是 鋁型材80160 的那種當 移動的龍門衡量 這幾天再找人加工一個 16號B型槽鋼給換上去。。。應該是可以干 鋼鐵了。。。以前只能干鋁。而且還不能高速。。
, ^# v0 v2 ^- _' R: m

天光早

zlp88000 发表于 2017-6-19 13:06
4 [+ H, J* ^; |水泥墩子 有什麼好介紹的。。就是 水泥墩上面放的建築用的那種澆築好的鋼筋混凝土房梁。。10*10 尺寸的  ...

& T7 Y& v9 r6 p! b% S9 ?- L  K方法不错！也真佩服你的执着！照片看看或者有机会去参观一下那就爽了！

LvSoft

zlp88000 发表于 2017-6-19 12:54
老哥 今天我才看見 你買的這種為什麼 控制箱 沒有 速度選擇 以及正反轉功能的？。。我買的那種控制箱是帶 ...

你是另一家，淘宝上有两家，价格差不多。
* w) P' _* ~6 _
  ~7 n) q- ~0 T  Q这个的正反转控制要在面板上设置，转速是外接的一个控制器控制。

% I- q0 h, y$ Z- L3 \我选这家主要是为了固定方便，因为它自带的固定结构看起来可以直接用上（虽然最后然并卵...）
1 B0 W* ~( M( s- W' g7 z

zlp88000

天光早 发表于 2017-6-19 13:28
方法不错！也真佩服你的执着！照片看看或者有机会去参观一下那就爽了！

) W; i$ L: |: j) A$ f, P前幾天扒了。這幾天重新做一個 從 車庫弄到我家後院了。。。主要是我爸買了車。。不然還可以繼續在車庫 哈哈哈哈 不過後院也好。。後院的話就不用去車庫了 車庫不舒服 太悶。
+ D! H. h0 d5 O& x8 {' a$ X5 \; G參觀的話 我是陝西寶雞的 你呢？。。你要能來就來參觀唄。。哈哈哈哈 不過沒有金屬的好看罷了。。。

zlp88000

LvSoft 发表于 2017-6-19 14:15
你是另一家，淘宝上有两家，价格差不多。

( Q, ?) U, f4 C这个的正反转控制要在面板上设置，转速是外接的一个控制器控 ...

# Z4 h5 I, R* G* D4 X: q哈哈哈哈。。沒想到你是改裝的車床。。我當是 當 雕刻機主軸呢。。哈哈哈
* L6 Q' ]6 G' W/ u- ^' [: H

天光早

zlp88000 发表于 2017-6-19 14:42
1 Z8 ]# p# z# @; Y, r0 N6 A1 V前幾天扒了。這幾天重新做一個 從 車庫弄到我家後院了。。。主要是我爸買了車。。不然還可以繼續在車庫  ...

- B' G2 r2 y7 m& x0 V( r表面处理光滑，油漆搞起来估计也很漂亮！做工扎实才最有价值！
+ A7 h* X/ F. l- \" o: u

LvSoft

zlp88000 发表于 2017-6-19 14:43
0 L. ~; J4 s! n2 R哈哈哈哈。。沒想到你是改裝的車床。。我當是 當 雕刻機主軸呢。。哈哈哈

情况是一样的，我估计你那套也是一样的设计。总之不改造直接用，那都没啥事，但想改造就要当心这个问题。
- \$ ~8 H5 ?' E9 Z' N0 _6 G3 Z
8 V* L6 I5 X- Q

zlp88000

LvSoft 发表于 2017-6-19 15:24
+ C! _( z  C3 x情况是一样的，我估计你那套也是一样的设计。总之不改造直接用，那都没啥事，但想改造就要当心这个问题。 ...

' V" w+ C; q0 j6 y; A" b是啊 確實如此 不過我想 既然他賣出去那麼多 還寫的B 級別絕緣 那麼就是說通常情況下是不會有問題的 不然也不可能賣那麼多對吧。。。我是自己接了地線 和大樓的 那個零線端子 是接一起了。。
7 Z; @( `4 d# b: U, t7 e
不過老哥這 車床可以加工金屬嗎？。。還是只能弄鋁？ 要是能干金屬的話我也買一個啊 能推薦否？。。直接放雕刻機下面當 A 加車用。。正好才買了 淘寶那個900 塊錢的8軸 TRCP 的控制板。。。。應該可以直接車銑復合。。。

LvSoft

! k* K5 [5 H& ~$ @5 S1 b

zlp88000 发表于 2017-6-19 15:36
是啊 確實如此 不過我想 既然他賣出去那麼多 還寫的B 級別絕緣 那麼就是說通常情況下是不會有問題的 不然 ...

: j8 t$ L# t( E2 C绝缘度肯定没问题。但你这不是要改造么，绝缘再好你也要拆开啊。
) q/ s( D/ ]7 I1 p6 }正常情况下，0-5V这种电压显然是内部控制逻辑用的电压，按照基本的原则是要隔离的。
但这里为了省成本，把这个隔离的电平又挂载回220v上了。你可以理解成和非隔离没啥区别。
; x. g5 m/ l* v2 @- H( l4 G2 S这基本就是个原则问题，就跟你开车得遵守红绿灯的这个最基本的规则一样，我也是第一次遇到这种控制电平不能摸的情况。
. d2 G& P6 M& k
# V5 d/ j; ~! d. }+ `3 K) |这个小车床强度是可以的，能搞45#钢。
& o# V8 l! Q: v+ ^但我不是很推荐。
! v, p/ |! g0 h  C8 O, k
7 k* v! s+ E5 B9 k: h" Z我主要是想要个体积小的车床，看来看去只有迷你魔符合我的需求...
4 U$ Z  w* P, t! F$ H要不就是西马特...迷你魔太tmd贵了，本来是想买西马特C0的，但看了看这台小车床的强度比西马特C0还要好，所以就买来试试。

2 E) l8 ~% p7 B1 L8 k7 |总的来说，除了强度，一无是处...手工切割手工焊接手工钻孔手工制作，机架的支撑都不平，4个电机固定孔攻丝断了一个，就这么不处理了...
+ |# E: Q' o% h) B1 k昨晚打了下表稍微看了看，卡盘的安装精度是达到他们宣称的0.05精度了，但其他地方统统毫无精度可言，要玩转还要自己修精度。
只能说是个有一定素质的素胚...如果不要求精度的话直接买来换个电机是能用的。我的感觉是不太值得，宁可西马特C0算了。
6 S8 M- @9 {- ]. B9 U4 b

zlp88000

LvSoft 发表于 2017-6-19 15:58
* D$ }+ a. W7 e  a* Q! e绝缘度肯定没问题。但你这不是要改造么，绝缘再好你也要拆开啊。
正常情况下，0-5V这种电压显然是内部控 ...

看了你說到的在倆車床。。我擦 確實都好貴。。。 特別是那個 迷你魔 還是德國的。。我擦 2萬起價。。。。買不起。。。

天光早

zlp88000 发表于 2017-6-19 19:11
看了你說到的在倆車床。。我擦 確實都好貴。。。 特別是那個 迷你魔 還是德國的。。我擦 2萬起價。。。。 ...

再请教一下:缝纫机那个节能电机只有5000-6000转，直连无动力主轴雕木头会不会转速太低啊？你看看那些电主轴动辄2.4w,有的还上几万转，这个的区别主要在哪里？
