适合做雕刻机主轴的各类型电机知识普及

小麦1520106615

天光早 发表于 2017-6-10 19:57
" e8 I: k# V: Y+ l- `5 O可惜缝纫机电机体积太大不适合做雕刻机主轴

: k; y! c1 P! A8 C缝纫机的，还便宜，买一个二手机，价格真是美丽
* E6 N* Q1 T2 _% L

小麦1520106615

LvSoft 发表于 2017-6-18 21:29
没啥好学的吧，这个就是淘宝买的diy车床。做工比较一般，但强度是可以的。
, l0 x  C/ m3 T( n7 s
主要是原配的电机是20块钱 ...

4 I, `0 Q* \0 }& }" q您这种车床，不能车螺纹吧

ttaniscy

谢谢LZ做的知识普及

haiout

缝纫机电机，感觉不错哦

49434536

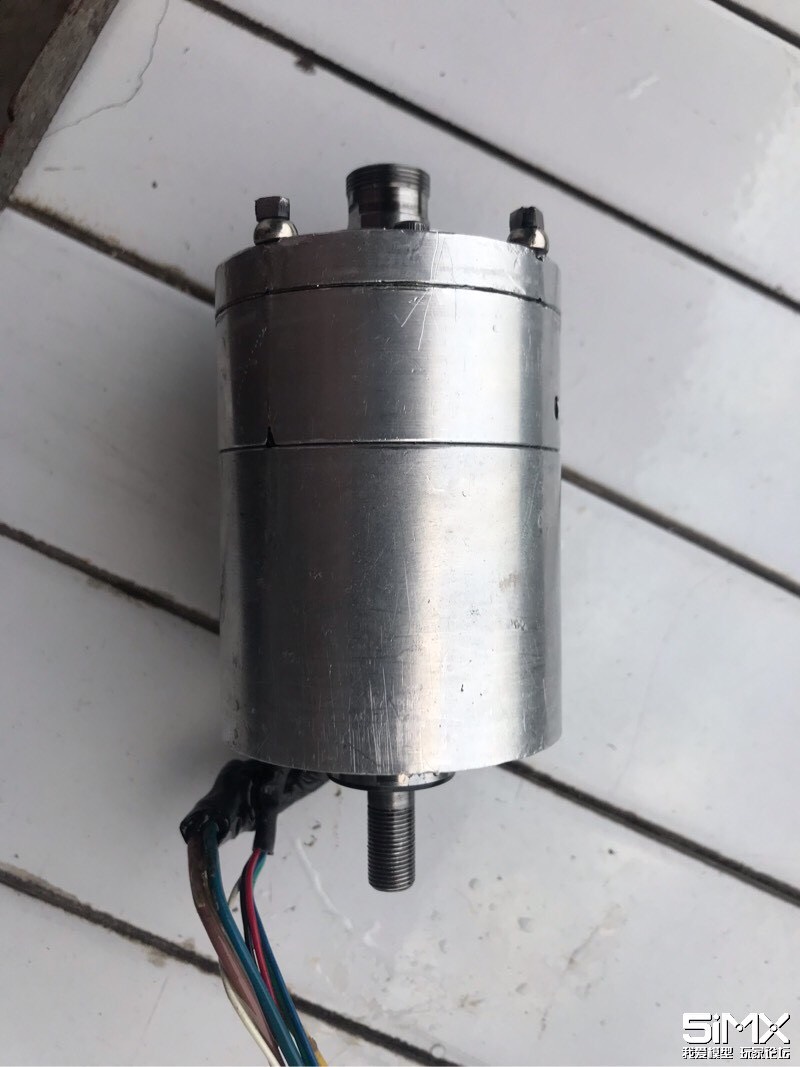

说到主轴我感觉最有发言权。楼主你忽略了伺服电机。说实话，你上面说的电机我差不多都用了，除了那个修边机。那个威克士的有感无刷折腾的最久，除了用车一个外壳还用8毫米的延长杆直接代替了原来的轴，效果还是不尽人意，主轴还是太小刚性不够，然后低速扭矩还是不太够。（24伏供电，铝合金4000左右钻孔g83钻头容易憋死极，限转速一万二）图一就是
% z. w, X  e* i. K1 P其实最好的主轴就是伺服主轴，这点毋庸置疑！我现在就是用的200瓦伺服主轴，给比原来图一这的强太多了，简直是完爆。首先刚性好多了（主轴直径15毫米），更重要的是扭矩大太多了，就算一分钟100转都是满功率输出，威克士那个主轴说起来满功率能到4.500瓦，给200瓦伺服比就是个弱鸡。考虑到轴承的寿命这个伺服主轴极限只设置到8000每分钟，如果需要可以再高一点，不过感觉没啥必要。伺服有个缺点就是转速越高扭矩越小，不过在雕刻机上完全没问题，高转速基本都是用来雕刻的，没见过一刀雕刻几毫米的狠人，要真有那就不属于雕刻机范围了

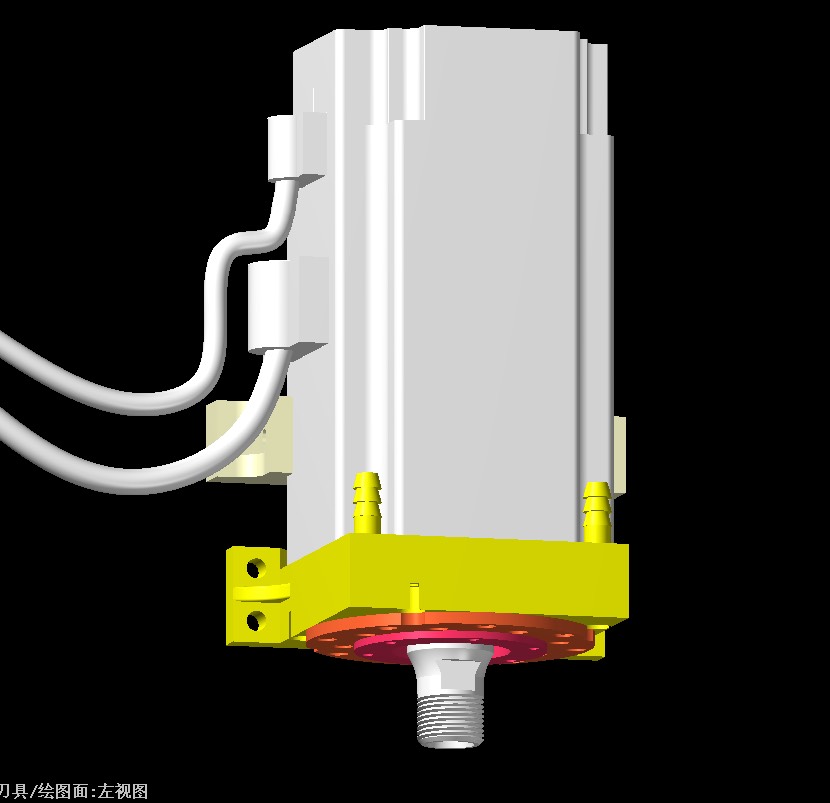

手里实在没有图了，实际图给三维图一样。
1 o1 H7 @/ ~* d4 v: \- q+ V
, C7 g1 j6 u& ~, |3 ~2 H
$ P7 Y+ [) e; ?# I

来自苹果APP客户端
