适合做雕刻机主轴的各类型电机知识普及

zlp88000

天光早 发表于 2017-6-19 20:15
再请教一下:缝纫机那个节能电机只有5000-6000转，直连无动力主轴雕木头会不会转速太低啊？你看看那些电主 ...

縫紉機的一般是200-4500 轉 有的是 400-6500 轉 縫紉機的是私服無刷 和 普通無刷甚至是電馬達有很大區別 這個 600W 的足夠干金屬了。。鋼鐵都可以 很多小車床 也不過才550W。。。一樣能車鋼 干金屬要求的是扭力不是轉速。
! \* B1 K: k+ P2 S; @. ^. A轉速低 很容易解決的。。。同步帶和同步輪 買2套 一套 1比1 比例傳動 另外一套 1比4傳動。 就可以了 干木頭換到 1比4傳動 速度就會提升4倍 上2萬了 差不多。木頭的硬度 對於機械加工來說 根本是0.。。。其實干木頭時候 只要200W 都足夠了。。。只是干木頭 木頭軟 所以要高速 其實有個好的很的 鋒利刀子 低速一樣干木頭 只是容易毛糙而已。。金屬也一樣 高轉速高扭力的話出來的面更光滑。。。

1 r0 U! _" ~% {; M+ z7 ]那種 1 2 千瓦的電主軸 其實吧放木頭上說實話。。那功率是浪費的。。。 當然了 有時候是工廠開料的 一次下刀 都是 20MM F 2000 3000 的話確實要大的。 但是你有這麼高進給用嗎？。。所以小的足夠了。
; z. s$ p7 I+ ?: d$ [; J) C

天光早

zlp88000 发表于 2017-6-19 20:26
縫紉機的一般是200-4500 轉 有的是 400-6500 轉 縫紉機的是私服無刷 和 普通無刷甚至是電馬達有很大區別  ...

打这么多繁体字一定很累吧？感谢兄弟这么详细的回复！你说的很对，对于很多玩家的雕刻材质，大功率的电主轴确实有点浪费。说实话，我对46牌一点感觉都没有，我可能会雕一些与饮茶相关的器物，材料可能是木头或者是软的石头，铸铁，甚至是砖头等，现在就面临着主轴的选择，楼主介绍的我都仔细看过了，总是或多或少有些欠缺，估计最后还是会选择成品电主轴，虽然心里对无刷很有好感。但是总觉得无刷主轴可能是个发展方向，但是目前还不是很完善！

LvSoft

zlp88000 发表于 2017-6-19 19:11
看了你說到的在倆車床。。我擦 確實都好貴。。。 特別是那個 迷你魔 還是德國的。。我擦 2萬起價。。。。 ...

迷你魔的宣传手册上直接说，别再找了，你找不到第二台比这个更合适的。

) U9 P# F6 v: @( u0 h' B其实是追求体积小的话确实没更好点的选择。但只要能稍微放大点尺寸，正儿八经的车床就很多了。
3 w; k3 f7 R; r然而我家已经放了台250KG的CNC...不可能再弄台大家伙，只能就这么算了。

LvSoft

天光早 发表于 2017-6-19 20:15
; h3 \+ Q$ ]# q6 P: {. Q再请教一下:缝纫机那个节能电机只有5000-6000转，直连无动力主轴雕木头会不会转速太低啊？你看看那些电主 ...

大致来说，转速×扭力=功率
$ |* o" T, J( E
& F1 {0 B. o+ j/ n此外，对于大部分主轴而言，转速/额定转速=当前功率/额定功率。
0 p1 b. |# u" L5 r) [/ A5 H* ~8 S
% Q8 V% e* \; C: I+ I  R意思就是转速越低实际功率越低，额定功率只有在最大转速的时候才能达到。

/ |* Q% P- [3 P  w0 Z* D. e但伺服是恒功率工作的。转速越低扭力越大，而且伺服通常有3倍扭力的过载能力。
; {4 X0 E, v: m

zlp88000

天光早 发表于 2017-6-19 20:38
打这么多繁体字一定很累吧？感谢兄弟这么详细的回复！你说的很对，对于很多玩家的雕刻材质，大功率的电主 ...

9 g: w2 }% o9 w' D0 L, D; S所謂的成品對於你的 石頭 磚頭 這種材質 也沒啥大用的。。還有這種 縫紉機馬達什麼的。。可不是普通東西 技術含量說不好聽的。比那種電主軸要高點。。。和無動力主軸配合起來就是完成品的主軸沒區別。。你去加工車間看看就明白了。。全部都是 獨立動力加無動力主軸。。幾乎沒有一體電主軸的。。當然了  你選擇成品的話也是挺好的。畢竟都是商品能大量賣肯定是有一定的特殊能力才能來賣的。

' ~5 P  k: v! s, P. a" Q物適其用 才是最好的。。

zlp88000

LvSoft 发表于 2017-6-19 21:11
迷你魔的宣传手册上直接说，别再找了，你找不到第二台比这个更合适的。

其实是追求体积小的话确实没更 ...

- z" E! _" e; J0 k% C哦 原來如此。。。明白啦。。

LvSoft

8 Q! m: c' u  l% p$ R) {) l

zlp88000 发表于 2017-6-19 21:17
. `) A' K  R1 K4 k% l8 }1 j2 `所謂的成品對於你的 石頭 磚頭 這種材質 也沒啥大用的。。還有這種 縫紉機馬達什麼的。。可不是普通東西  ...

0 l* Y& b0 `# U2 n  r* G, X7 X5 e也不能这么说。
2 v& F% j6 L2 A- _6 r
伺服电机是电机的最高级形态。技术含量比较高，需要伺服电机，编码器和控制器三者搭配成套使用。不像三相异步或者永磁同步电机，随便配个变频器就能转。

所以，一般做电主轴的人，机械部分搞得再强壮，终究也塞不进伺服电机，只能塞个普通电机。你用无动力主轴搭配伺服电机，那当然是在机械和动力两方面都达到最好的效果了。
% b* x! \- q2 Z
但对于工业级的大厂来说这些就不是问题了。连着大转盘都有DD直驱伺服的，何况一个伺服电主轴呢。

天光早

LvSoft 发表于 2017-6-19 22:01
  M  B- h. w* Y/ k也不能这么说。
: H$ V8 k  T3 E3 \' ^
' R5 x& ^% Q2 l4 Y. M伺服电机是电机的最高级形态。技术含量比较高，需要伺服电机，编码器和控制器三者搭配 ...

几乎所有的伺服都是没有散热的是不是说明不适合长期工作啊？
; \7 Z) y- _; {& q* R; J5 Q' @+ ~

LvSoft

天光早 发表于 2017-6-19 22:31
# u& a/ z% _' S- m几乎所有的伺服都是没有散热的是不是说明不适合长期工作啊？

伺服确实不是设计成长期24小时连续工作的。但所谓发热，本质上就是浪费掉的能量必定会以热的形式散发出来（能量不灭嘛），所以效率越低对散热要求越大。

伺服的效率是极高的，自身发热量很小，不然这些缝纫电机也不会打节能牌嘛。
( Y# h/ a' _1 R3 j: ?# J所以说我认为伺服就算是长期工作也不会有什么问题。像我家的机器，xyz三轴长时间运行伺服的外壳就是大概40度的温度，摸上去温热而已。同等功率下的如果是步进电机那是要烫手的。

$ y1 z0 C+ B$ m. X8 ^" C1 K可以说这种散热设计已经足够充分了，毕竟伺服基本都能提供3倍过载能力呢。过载的余量哪里来？不就是电机的温度余量和控制器开关管的温度余量嘛（控制器开关器件一般允许最高125度的结温度）。散热不好，你哪里来过载的余量嘛（当然，对于这种300块钱一套的廉价速度伺服电机，我觉得还是不要太指望它的过载能力比较好）
) B7 p; F' `! O% a, w' `/ a- B

yanggong

天光早 发表于 2017-6-19 22:31
' D+ F2 ~! I$ K  }- w. G几乎所有的伺服都是没有散热的是不是说明不适合长期工作啊？

1 l7 ~7 C: j9 L: c. ~没有散热是因为根本不需要散热，伺服电机的一个特性就是可以动态调功，也就是可以根据负载来调节自身功耗。

天光早

yanggong 发表于 2017-6-20 09:25
没有散热是因为根本不需要散热，伺服电机的一个特性就是可以动态调功，也就是可以根据负载来调节自身功耗 ...

+ E# t& j/ t1 L- O2 f; l* w5 f同样的，模型电机设计的时候考虑到运动中的自然散热和短时间工作，都没有散热系统。是不是用于主轴的这种工作环境下，散热是首先需要考虑的事情？模型电机的寿命是否也是取决于散热的好坏？
, e7 j3 I9 K8 E$ {+ _% @* w

yanggong

天光早 发表于 2017-6-20 12:03
同样的，模型电机设计的时候考虑到运动中的自然散热和短时间工作，都没有散热系统。是不是用于主轴的这种 ...

+ {4 E# O! g& O  }5 F5 \; V. n) _散热不管什么电机都要考虑的，775电机一般都自带一个风扇呢。模型电机作航模的本来就有螺旋桨给它风冷，寿命主要是因为轴承小转速高所以到一定时间后要换轴承，变频主轴也是要定期换轴承的。

我要好好学习

洪福江 发表于 2017-6-11 11:56
  H  ~' Z3 G/ H2 l9 J% |因为扭力足够，我是用梅花联轴器直连（电机轴颈好像是12mm主轴看你自己的）这样转速200-5000雕铣都可以， ...

6 p, H$ @; @) x) F, @0 d感觉这个电机很好，想买一个，可以发个连接吗，谢谢了
  r5 w- a; Q: W8 e4 x: T# K' c# E

my300b

我要好好学习 发表于 2017-6-21 08:05
6 D( W  U4 Q  {, L  _感觉这个电机很好，想买一个，可以发个连接吗，谢谢了

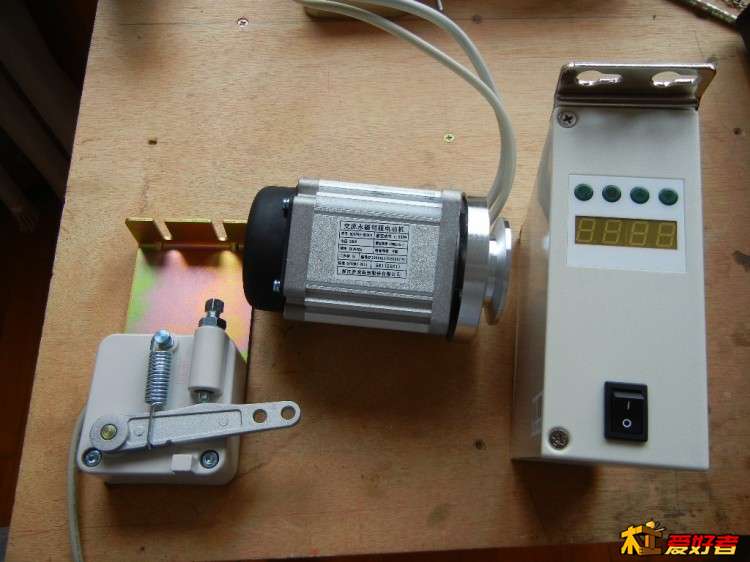

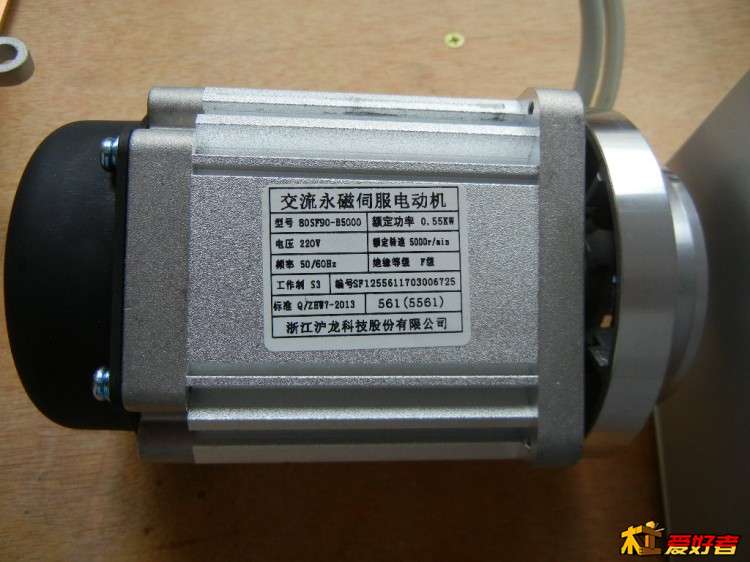

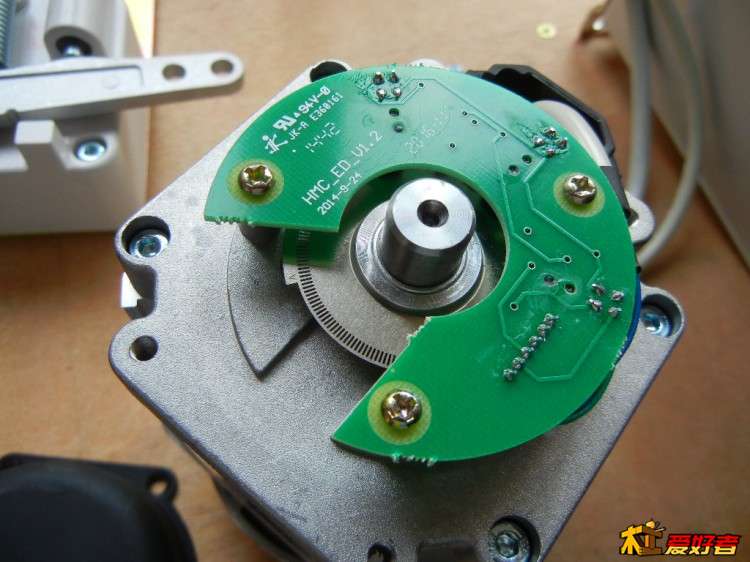

我买了个与福江老兄相同的，给你看看。可以搜  志恒缝纫设备，各家价格、是否包邮略有不同，看你的收货地了。
* e1 C, |6 j+ [- t; d

my300b
