适合做雕刻机主轴的各类型电机知识普及

zlp88000 · 发表于 2017-6-12 10:16:52

天光早发表于 2017-6-12 07:353 r+ r' c" x" K( |8 f

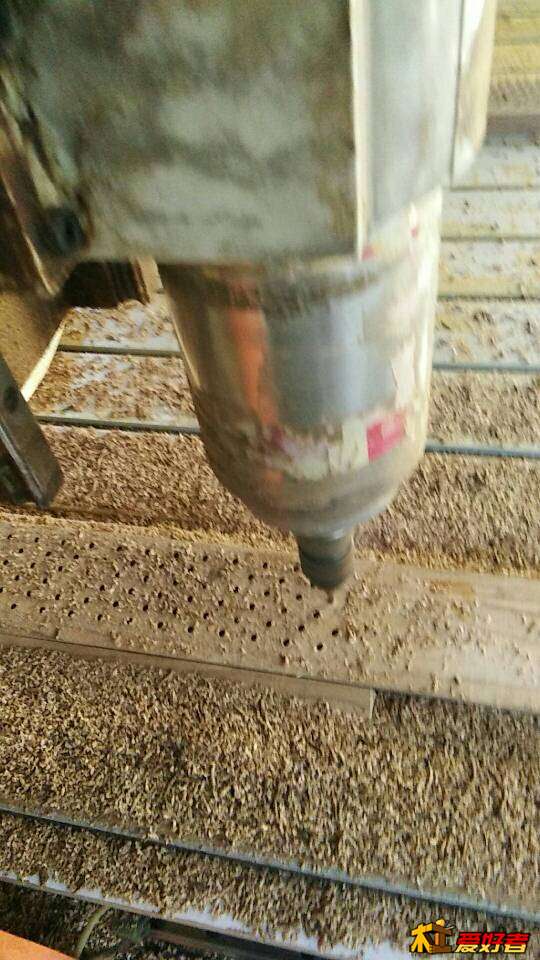

下挂的这种电机直径一般是多少？重不重？

和電主軸1.5KW 的差不多大。也有大的。。

双佳纺器 · 发表于 2017-6-12 11:11:58

yanggong 发表于 2017-6-11 20:42 . \& x; {, k" N$ S" i
工业普通车床钻床都是用的三相异步电机做动力，但都会通过皮带轮或齿轮机械调速，而且自己diy也没三相电 ...

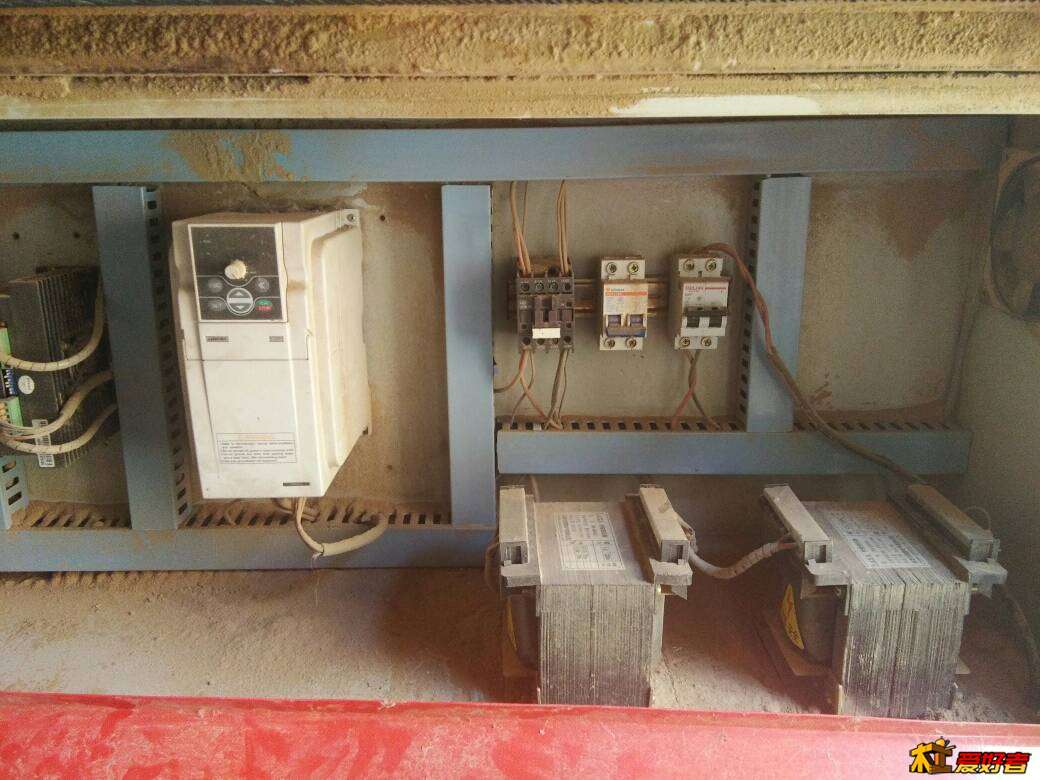

如果把主轴换成三相异步电机，是不是去掉变频器，另外变频器进线（输入）是经过变压器的电压吗？

方赛赛 · 发表于 2017-6-12 11:54:38

老哥，技术流啊

cnc振宁 · 发表于 2017-6-12 12:25:07

那个黄色的xxd2212无刷不建议使用 xxd在航模圈里都叫拉烟器质量不行另外航模的无感无刷还是趁早别用扭力太小了

高烨数控机械 · 发表于 2017-6-12 14:12:50

楼主分析的很到位。不过请大家注意，电机有主轴电机和驱动电机之分。主轴电机是主要发挥雕刻切削能力的部位，有功率大小和工作速度大小之分。驱动电机是送给木工雕刻机各轴动能的中间传承设备。电能转化为动能，电机越好，主轴工作就越稳定！

需要设备或者需要了解雕刻机设备的朋友，可以联系我，谢谢！

双佳纺器 · 发表于 2017-6-12 14:23:40

ak99519 发表于 2017-6-11 18:48 ) {4 e) D) F3 X0 B* J" w
能提供个网址吗，没找到详细的谢谢

同求缝纫机电机，找到了吗，求网址

yanggong · 发表于 2017-6-12 14:55:09

mmfinger 发表于 2017-6-11 22:37' L: }/ K8 w* G. T6 S _
国外C6354无刷电机DIY小主轴的链接
3 v) D9 U# z$ a; g( Nhttp://www.mycncuk.com/threads/3793-Diy-Brushless-Spindle

收到看图片的确诱人有空研究一下

yanggong · 发表于 2017-6-12 14:56:16

zlp88000 发表于 2017-6-12 00:58/ d, }2 O& ^ [" E6 ^- J& `
我給你一個。。這種模型電機壽命不長的。。幾百小時就得換軸承不過便宜體積小。缺點要70A電流。。。 ...

收到有劳兄弟怎么地址显示是宝鸡却用繁体字？

yanggong · 发表于 2017-6-12 15:01:35

双佳纺器发表于 2017-6-12 11:11
9 G/ k$ U4 s0 F9 n4 |0 _, _' k如果把主轴换成三相异步电机，是不是去掉变频器，另外变频器进线（输入）是经过变压器的电压吗？

是的，三相异步电机可以直接380V交流电，一般转速为3000rpm或1500rpm。变频器有380V版本的，那两个变压器可能是将380V转成220V供其它地方使用的。

yanggong · 发表于 2017-6-12 15:02:28

方赛赛发表于 2017-6-12 11:54
7 _) Q) M- r$ q老哥，技术流啊

我也是略懂皮毛，一时兴起就班门弄“机”了。

yanggong · 发表于 2017-6-12 15:06:05

cnc振宁发表于 2017-6-12 12:25
( W: T, y4 ~6 z. I0 V那个黄色的xxd2212无刷不建议使用 xxd在航模圈里都叫拉烟器质量不行另外航模的无感无刷还是趁早别用扭力 ...

那个航模无刷电机是TB上随便找的，一般用车模船模的好点也便宜。新西达的电机这么多年了我看在TB上一直很畅销，想不到质量这么差啊！

zlp88000 · 发表于 2017-6-12 15:22:06

yanggong 发表于 2017-6-12 14:56
. x7 y9 F# m) @收到有劳兄弟怎么地址显示是宝鸡却用繁体字？

別提啦。。我朋友說弄的什麼正版系統結果我軟件什麼都安裝完畢了才發現系統本身是繁體的。。用簡體字很多字打出來是空白方框氣死我了。。問題我好多軟件都是正版買的。。也換不了系統了只能繁體字將就了。。反正都是中文沒差別。。。哎。。。

zlp88000 · 发表于 2017-6-12 15:31:52

yanggong 发表于 2017-6-12 15:064 g* N3 ?( N' B0 C+ x( d
那个航模无刷电机是TB上随便找的，一般用车模船模的好点也便宜。新西达的电机这么多年了我看在TB上一直很 ...

XXD 的何止是差根本就是垃圾。。。。。。電機還能將就用電調根本不敢用電機你想買來改小主軸的話要買車用的不然扭力不夠。真想買的話就買郎宇的只是不知道他家有沒大功率的。反正我小航模用了幾十個郎宇小的了都沒問題而且售後確實好。電調就買好贏的這倆電機和電調都是國內質量好價錢合理的。剩下的某個吹的給航空部門用的技術造的死貴的黑色的呵呵。。和郎宇質量一樣價錢貴好多。。

yanggong · 发表于 2017-6-12 15:38:46

zlp88000 发表于 2017-6-12 15:31
0 b0 k2 _' {5 A7 j1 g- jXXD 的何止是差根本就是垃圾。。。。。。電機還能將就用電調根本不敢用電機你想買來改小主軸的話要買 ...

好的受教

mmfinger · 发表于 2017-6-12 16:54:25

zlp88000 发表于 2017-6-12 15:31
( K% l2 {- G4 U) s" k8 l2 J% AXXD 的何止是差根本就是垃圾。。。。。。電機還能將就用電調根本不敢用電機你想買來改小主軸的話要買 ...

航模电机改主轴一般用外转子电机，外转子扭据大且转速不会太高，c6354的kv值太慨200，用24V供电也不超5k转，扭据不会小的，一些电动滑板就是用这种电机。
