适合做雕刻机主轴的各类型电机知识普及

张胜虎 · 发表于 2017-6-11 20:49:12

主题不错，学习了

lhjnss · 发表于 2017-6-11 21:04:05

学习了，谢谢分享

张胜虎 · 发表于 2017-6-11 21:31:25

不错的介绍

mmfinger · 发表于 2017-6-11 22:23:30

yanggong 发表于 2017-6-11 20:454 A I" y; Y, G/ N; V
找了半天没找到，可以提供一个链接吗，研究一下

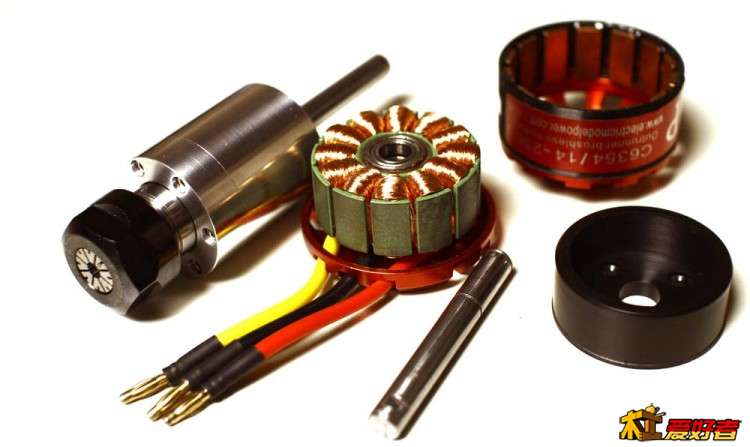

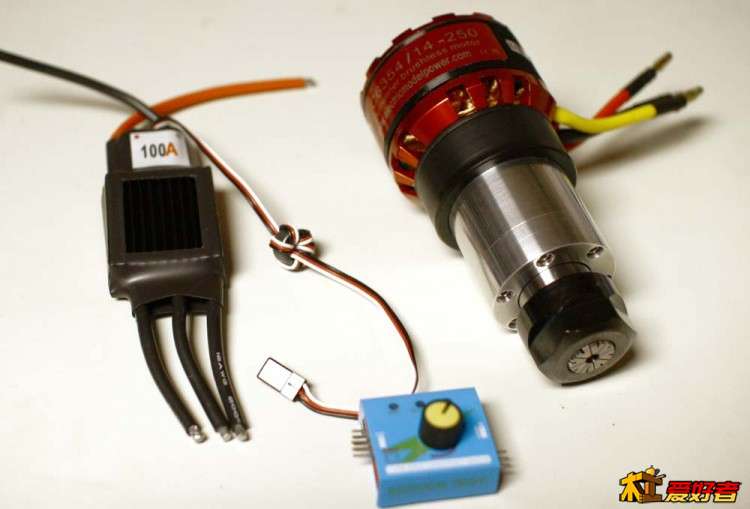

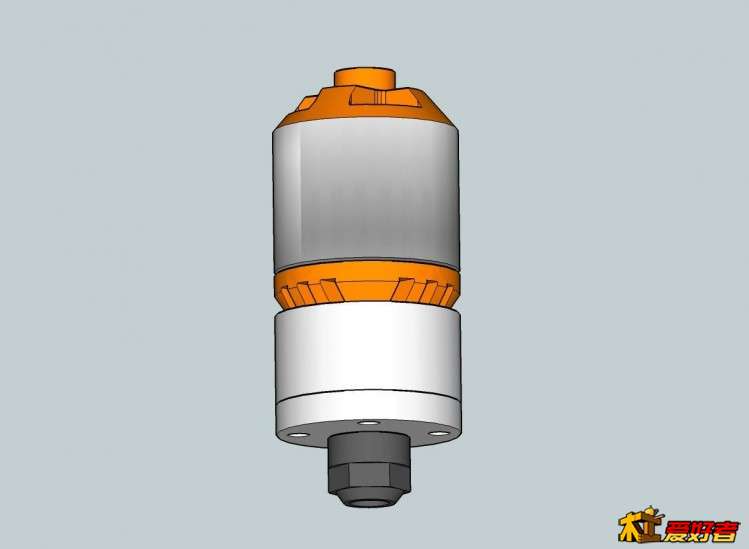

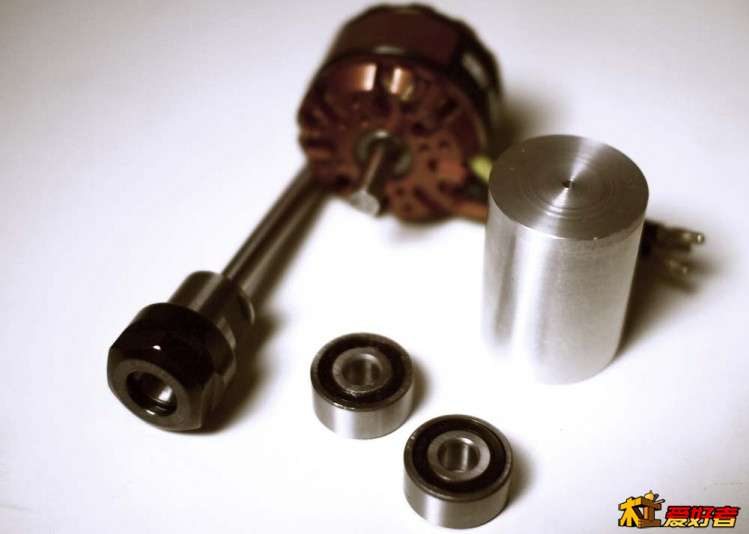

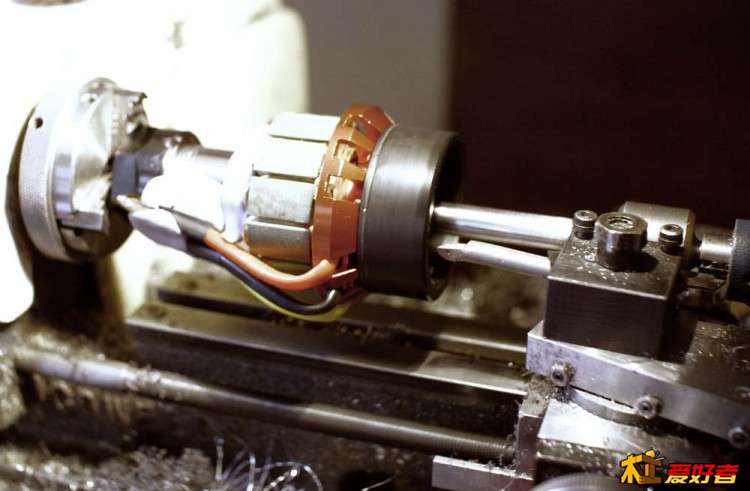

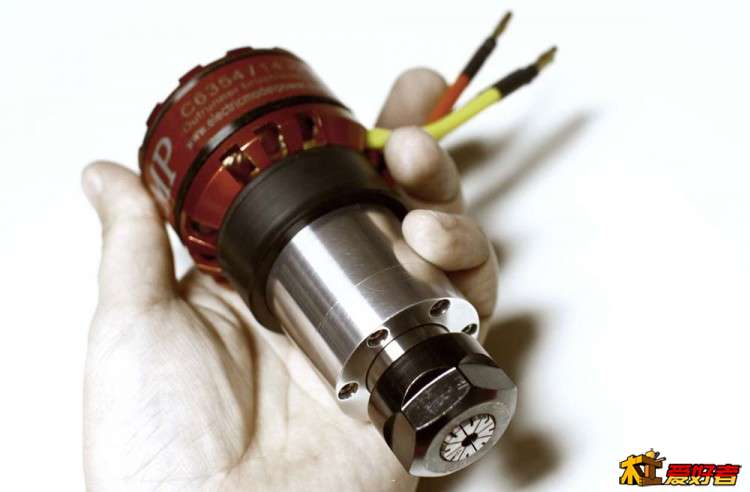

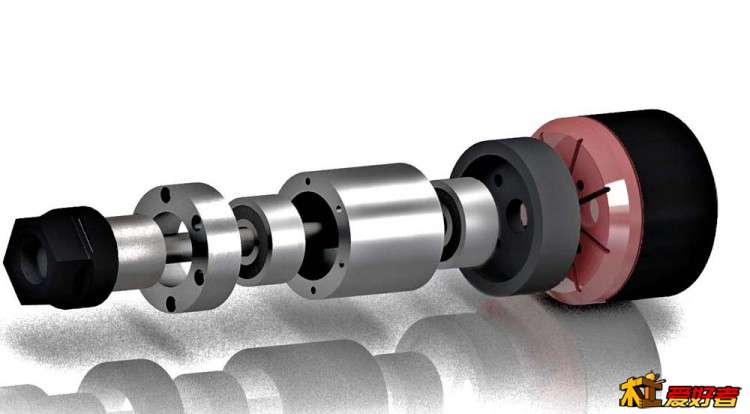

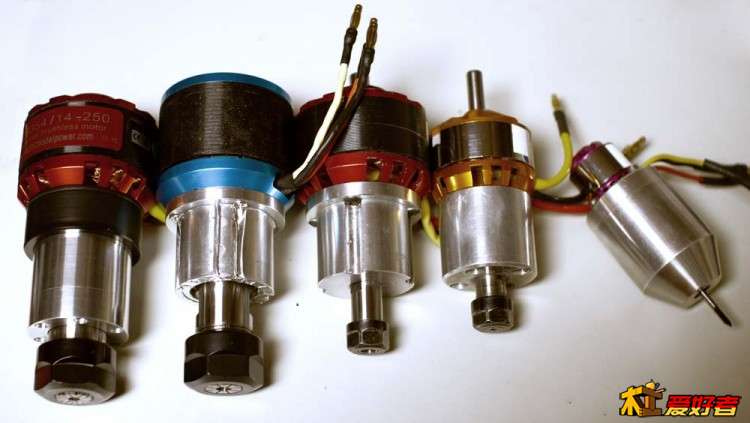

你好，链接要找一下，前段时间看的，图片倒有几张， diy brushless spindle 1.JPG

mmfinger · 发表于 2017-6-11 22:31:01

yanggong 发表于 2017-6-11 20:45
% s3 }. ]4 z, L4 X! [找了半天没找到，可以提供一个链接吗，研究一下

这种小无刷电机DIY的小主轴非常适合台面的小机机，特别是铝型材D的那种，C6354电机在24V也就3K多转，也轻，挂在Z轴上。一直想D一个这种小主轴，无奈没有设备做那个小轴套。

mmfinger · 发表于 2017-6-11 22:37:35

mmfinger 发表于 2017-6-11 22:310 a' p. |: B6 {: _
这种小无刷电机DIY的小主轴非常适合台面的小机机，特别是铝型材D的那种，C6354电机在24V也就3K多转，也轻 ...

国外C6354无刷电机DIY小主轴的链接
http://www.mycncuk.com/threads/3793-Diy-Brushless-Spindle

zlp88000 · 发表于 2017-6-12 00:38:23

ak99519 发表于 2017-6-11 18:48% q) x0 `4 A N9 P" J9 g
能提供个网址吗，没找到详细的谢谢

淘寶自己搜索工業縫紉機節能伺服就行了很多的一般木頭的 280包郵 550W 的足夠了其實干鋁的話每次切割2MM 速度給個4500轉進給F 600 以內一樣可以干比普通電主軸效率高太多。而且是恆定轉速所以還光滑。。想干鋁就買下掛的那種功率大的能有2000W。

具體介紹看我的帖子。http://www.zuojiaju.com/thread-748335-1-2.html

zlp88000 · 发表于 2017-6-12 00:44:00

本帖最后由 zlp88000 于 2017-6-12 02:08 编辑

Chihuo2098 发表于 2017-6-11 05:49+ m. ^, N4 u3 x# N# S
一刀1cm也太狠

正常啦我的 1200W 干鋁 6061 t3 的下刀5MM 主要是我是鋁型材機所以下太多變形。。不然真可以干鋁下刀1CM 的。。前提是還得有個好刀。

zlp88000 · 发表于 2017-6-12 00:52:05

mmfinger 发表于 2017-6-11 11:48; \* q- S+ v2 C1 K& [. e: K8 }
缝纫机无刷电机改主轴是一个很好的想法，网上有C6354滑板轮无刷电机改主轴的例子，CC6354滑板轮无刷电机的 ...

模型用的外轉子無刷壽命不行。。是最大的問題幾百小時就得換軸承我玩很多年模型了。。。不然真心不錯另外一個問題就是。。電流太大。。C6354 想要到1500W 的滿負載電流要 70A。。。。。。。。。。

zlp88000 · 发表于 2017-6-12 00:58:20

yanggong 发表于 2017-6-11 20:45; o& R* U' j. ^" [ J, Q
找了半天没找到，可以提供一个链接吗，研究一下

我給你一個。。這種模型電機壽命不長的。。幾百小時就得換軸承不過便宜體積小。缺點要70A電流。。。。。。。才能全功率運行。。。。。。
https://item.taobao.com/item.htm ... ;abbucket=10#detail

mmfinger · 发表于 2017-6-12 01:07:58

zlp88000 发表于 2017-6-12 00:58& P& |+ i; Y! v
我給你一個。。這種模型電機壽命不長的。。幾百小時就得換軸承不過便宜體積小。缺點要70A電流。。。 ...

模型电机没玩过，但体积小，诱惑大，看老外的视频冼铝还是很给力的。。。另外，看老兄的贴子，用缝纫机电机时选用的是下挂式的，为什么不选绷缝式电机，绷缝式电机输出轴好象是空心的，直接把无动力主轴插入空心轴里不是更好吗？

zlp88000 · 发表于 2017-6-12 02:04:24

mmfinger 发表于 2017-6-12 01:07
# @( L% \+ _: @/ s1 Q; Q模型电机没玩过，但体积小，诱惑大，看老外的视频冼铝还是很给力的。。。另外，看老兄的贴子，用缝纫机电 ...

一體機的那種因為是和縫紉機都是配套的。。所以功率最大也就 650W 。。所以我干鋁多點感覺功率小了點所以選的下掛的。。下掛的有大功率的可以到 2000W 呢。。。我用的 1200W 的。。

天光早 · 发表于 2017-6-12 07:35:42

zlp88000 发表于 2017-6-12 02:04
1 ?5 G3 L9 `, i# c7 ^0 {一體機的那種因為是和縫紉機都是配套的。。所以功率最大也就 650W 。。所以我干鋁多點感覺功率小了點 ...

下挂的这种电机直径一般是多少？重不重？

zaqwsx1122 · 发表于 2017-6-12 09:00:51

学习了，谢谢分享

xinruzhishui · 发表于 2017-6-12 09:22:48

好东西！收藏了
