适合做雕刻机主轴的各类型电机知识普及

阿余 · 发表于 2017-6-11 11:49:12

他前面的各种直流电机, 多数不能直接用, 要加上一个无动力主轴,

洪福江 · 发表于 2017-6-11 11:56:22

my300b 发表于 2017-6-11 10:461 s. _; ?7 l% O7 A ?5 }
请福江兄详细讲讲缝纫机电机是如何与er轴链接的，最好多放些细节图片让大家学习学习。先谢谢了。

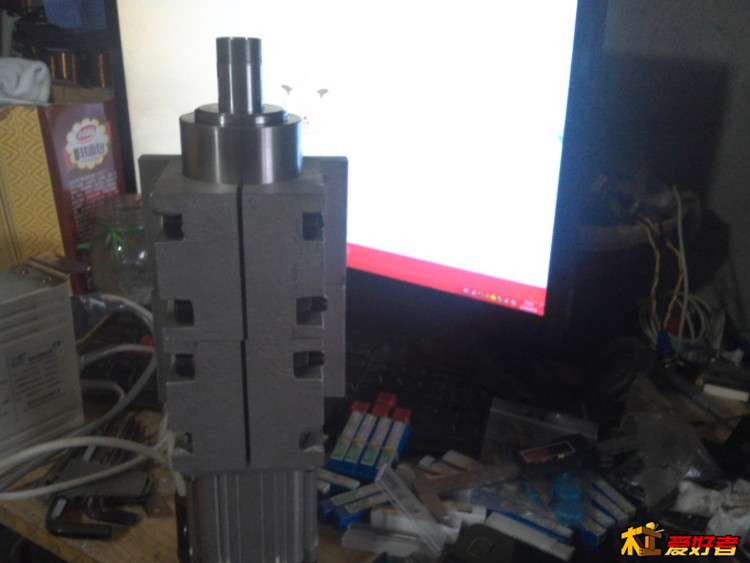

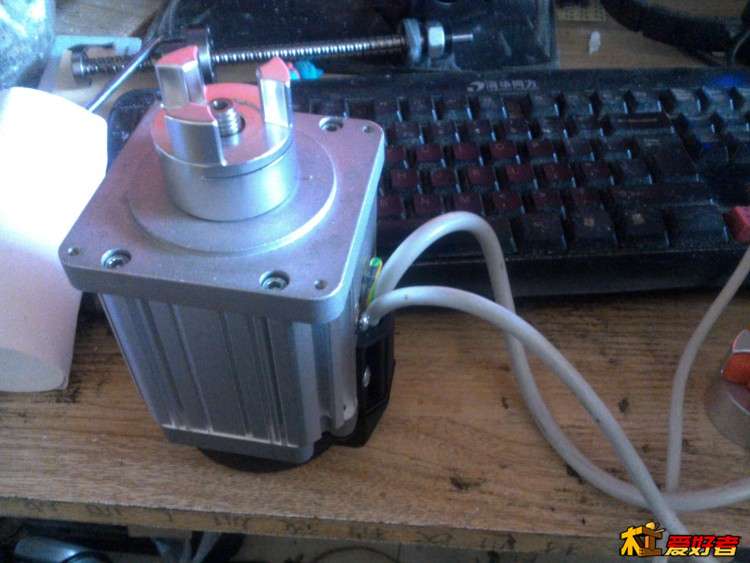

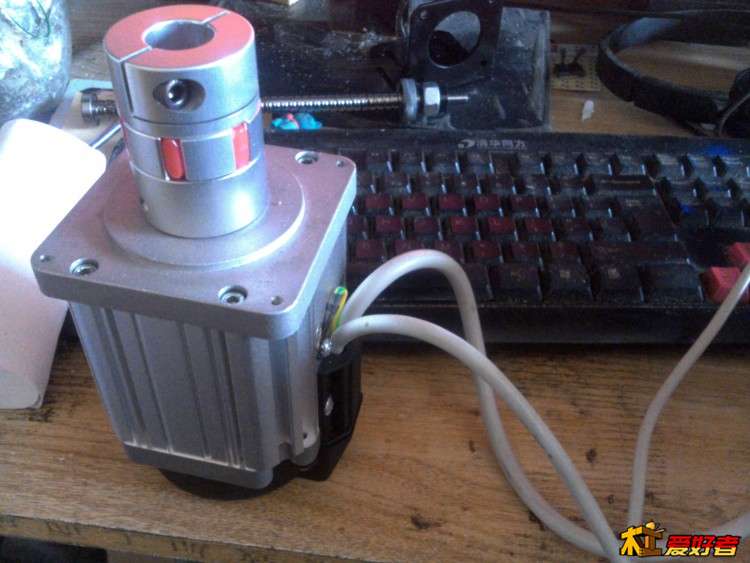

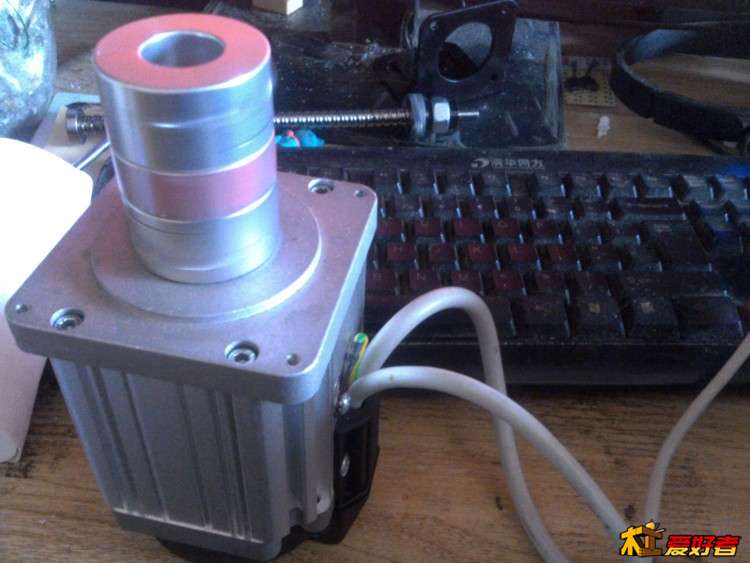

因为扭力足够，我是用梅花联轴器直连（电机轴颈好像是12mm主轴看你自己的）这样转速200-5000雕铣都可以，如果要更高转速或扭力最好用多契带或同步带转换。

# X3 F' R* f8 [, l0 b, k. E0 T

狼友了狈 · 发表于 2017-6-11 11:57:46

很好的科普知识文章

拙技匠心 · 发表于 2017-6-11 12:16:42

yanggong 发表于 2017-6-10 20:05
; C9 m2 }/ D+ N' J见过木友改过铣铁一刀下1cm好像

1CM绝对是侧铣带角度下刀不然别说主轴一般机架也受不了，1CM的吃刀只有数吨重的机器几万十几万的工业主轴才能做到

zhengjing · 发表于 2017-6-11 13:03:42

好教材。

双佳纺器 · 发表于 2017-6-11 13:36:15

我想用三相异步电机作主轴，力量没的说，就是转速稍低。

袁明清 · 发表于 2017-6-11 14:04:37

豆浆机电机好像一次通电时间不能超3分钟的吧！！！！！！

amz · 发表于 2017-6-11 18:20:52

学习了。。

ak99519 · 发表于 2017-6-11 18:48:04

zlp88000 发表于 2017-6-10 21:48
; S% {( A( h: w1 \縫紉機馬達是個好東西飛馬系列的那種馬達 600W 的就有 200-6000 轉速可調而且空負載時候會自己調節功率。 ...

能提供个网址吗，没找到详细的谢谢

yanggong · 发表于 2017-6-11 20:33:55

拙技匠心发表于 2017-6-11 12:16
3 Q" N% W; w1 | k6 D9 f5 n c1CM绝对是侧铣带角度下刀不然别说主轴一般机架也受不了，1CM的吃刀只有数吨重的机器几万十几万的工业主 ...

1CM的那个是我口误，diy哪有下刀这么深的啊，2mm已经是很厉害了，还得慢慢铣，一般能上0.3mm就不错了

yanggong · 发表于 2017-6-11 20:38:12

袁明清发表于 2017-6-11 14:043 E8 o4 D$ a( J# Z2 C
豆浆机电机好像一次通电时间不能超3分钟的吧！！！！！！

差不多，这种小体积大功率高转速的直流电机一般都不能长时间运转，一般不带调速的修边机最多也不能连续使用超过10分钟，发热太大，对轴承也是个考验。这种直流电机的优势是可以直接通过一个整流桥接交流，可以用可控硅调速，这样就可以省很多成本。

yanggong · 发表于 2017-6-11 20:42:30

双佳纺器发表于 2017-6-11 13:36
4 a4 m9 i7 T) a1 K我想用三相异步电机作主轴，力量没的说，就是转速稍低。

工业普通车床钻床都是用的三相异步电机做动力，但都会通过皮带轮或齿轮机械调速，而且自己diy也没三相电可接

yanggong · 发表于 2017-6-11 20:45:16

mmfinger 发表于 2017-6-11 11:48
# Y4 w; c5 Y" f" {0 ~# w缝纫机无刷电机改主轴是一个很好的想法，网上有C6354滑板轮无刷电机改主轴的例子，CC6354滑板轮无刷电机的 ...

找了半天没找到，可以提供一个链接吗，研究一下

yanggong · 发表于 2017-6-11 20:47:09

大灰狼dhl 发表于 2017-6-11 09:21
2 V, I7 I" e. v: |/ y* P4 q看德玛吉的加工中心的视频，一刀下去绝对不止1CM！太爽了。真TM NB！

那个离我们diy太远了，人家一开机就够我们买好几台雕刻机了

天光早 · 发表于 2017-6-11 20:49:07

洪福江发表于 2017-6-11 11:56 8 f ^$ A! }0 }2 Z& U! o0 ~6 H: H* h
因为扭力足够，我是用梅花联轴器直连（电机轴颈好像是12mm主轴看你自己的）这样转速200-5000雕铣都可以， ...

发个视频听听机器的声音
