雕刻机的第二个项目-铝制功放机箱的制作

jerrylong

螺丝的长度尺寸
5 n3 q% g* S' a, m$ ~

jerrylong

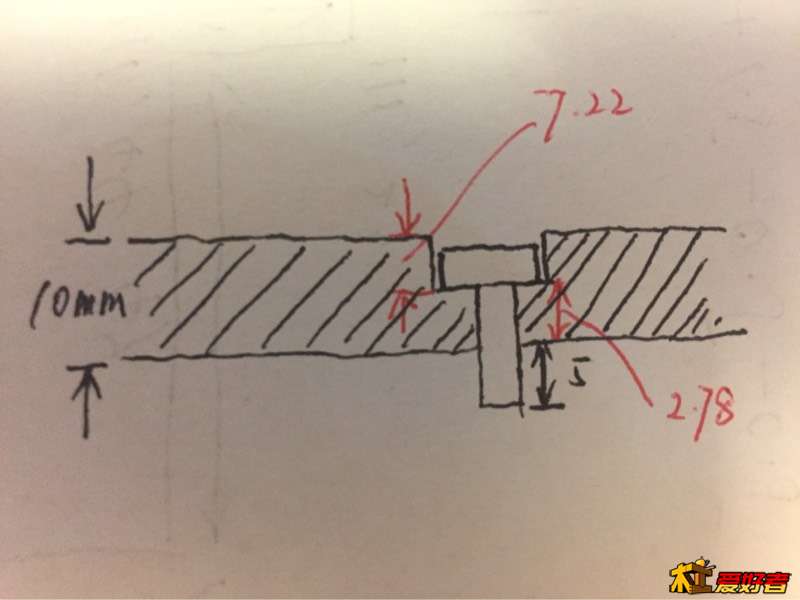

螺丝穿过底板后留出5mm和侧板，前后面板固定，螺丝冠的厚度是3.68mm，底板厚度是10mm。这样就需要打一个直径4mm的通孔（用于螺丝穿过），在对应打一个直径7mm（比螺丝冠直径稍大），深度7.22mm的沉孔
% v& d/ ~$ J6 q' W) ^

jerrylong

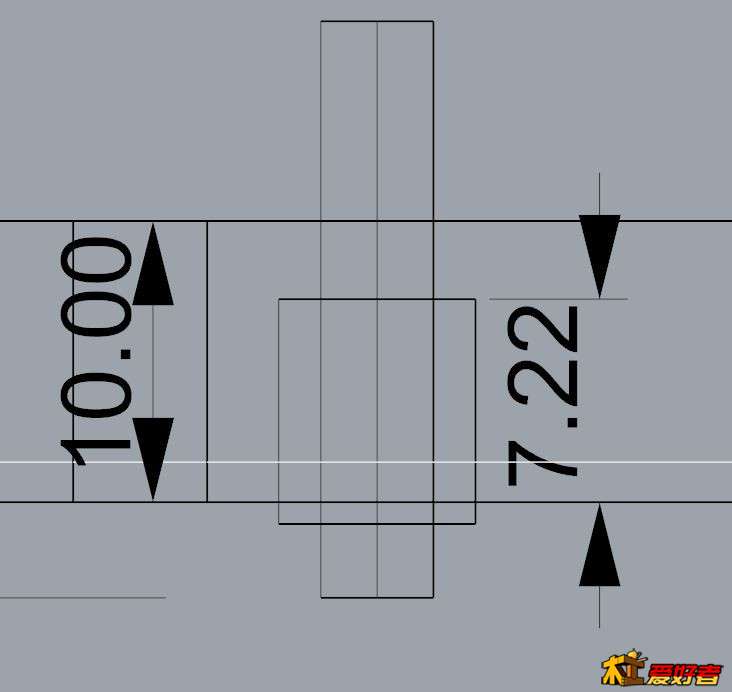

设置好了用于“布尔运算”挖孔的两个圆柱体的位置
$ f5 x" X: S2 U' a2 A, \. E* P

jerrylong

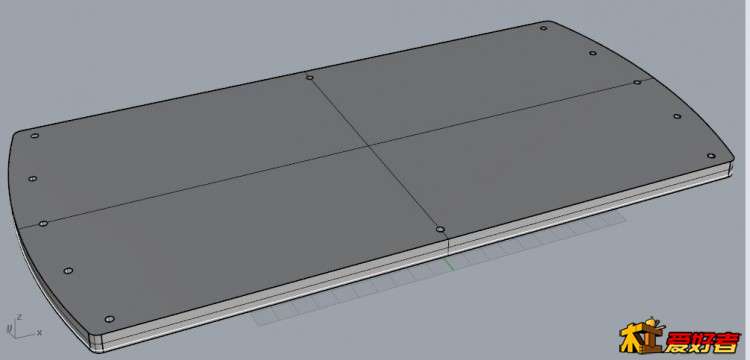

然后复制到要挖孔的位置
0 e1 j, v- Y' s! W  U& f
0 V7 x, W' V. T0 f+ y+ r4 ^8 \6 v- p5 n

jerrylong

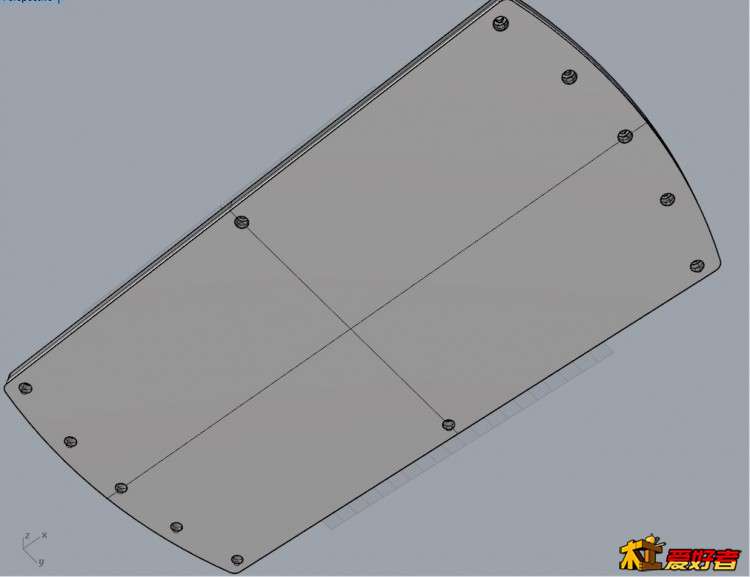

先挖出直径4mm的通孔

jerrylong

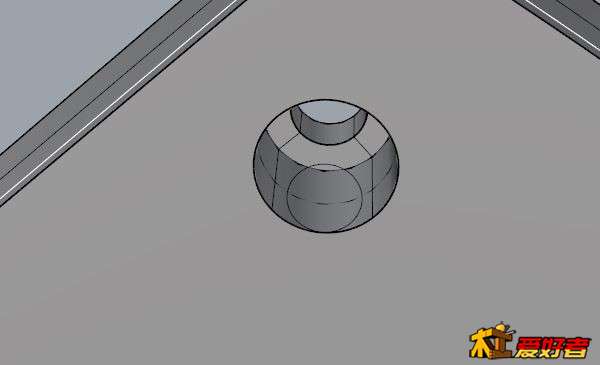

再挖出直径7mm的沉孔

1 e4 y2 ]: u! K  X

9 z5 I7 [8 c1 r' H

jerrylong

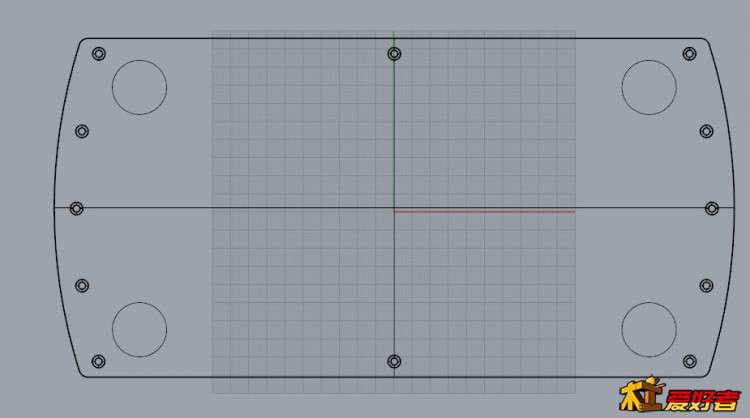

脚钉选择了直径30mm的全铝脚钉，位置这样安排


脚钉安装孔直径4.5mm，所以需要在底板上打4mm的孔，然后攻丝

jerrylong

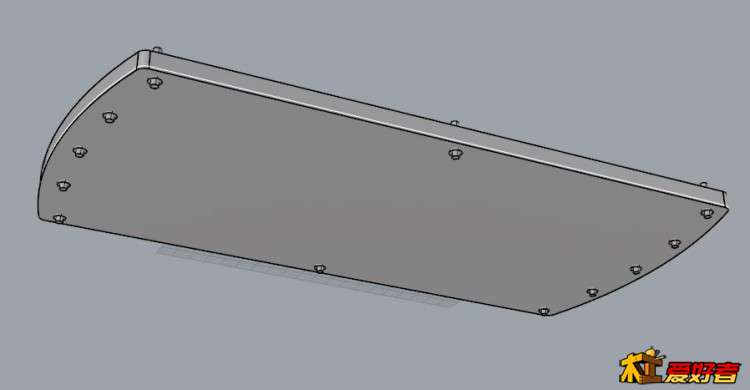

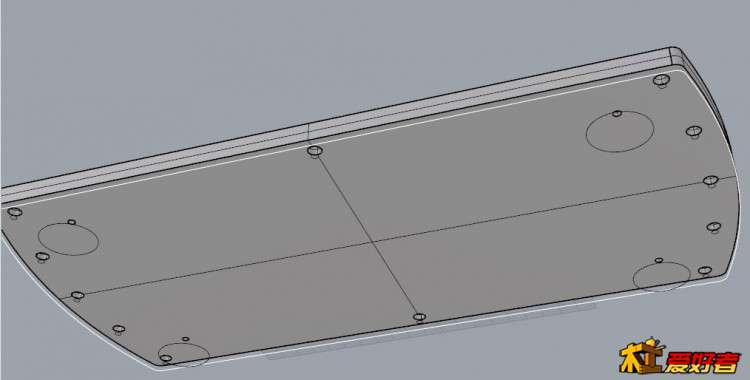

脚钉螺丝的固定孔也打好了
+ w5 o' l* Y! Q. }

jerrylong

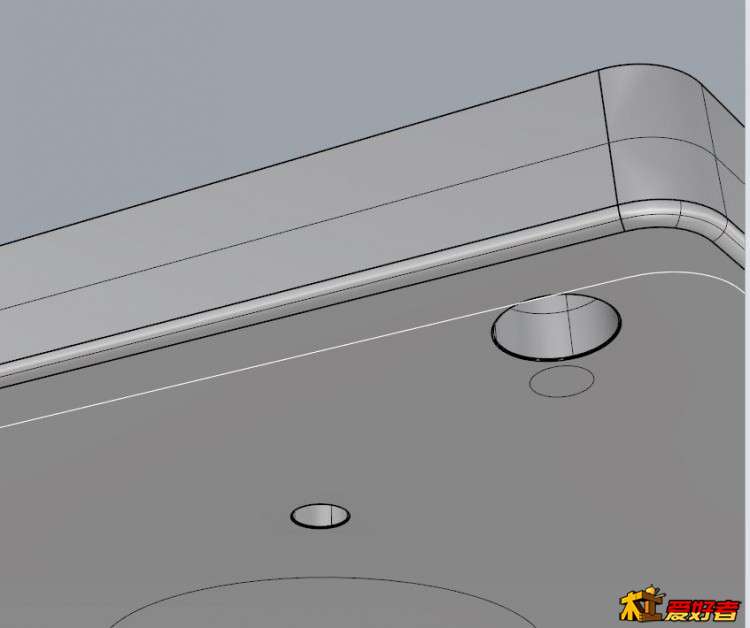

对底板下边缘进行了半径0.8的倒圆角，对螺丝孔边缘进行了半径0.1的倒平角

jerrylong

到这里建模型的工作就完成了，下面就是通过RhinoCam来出刀路了。

jerrylong

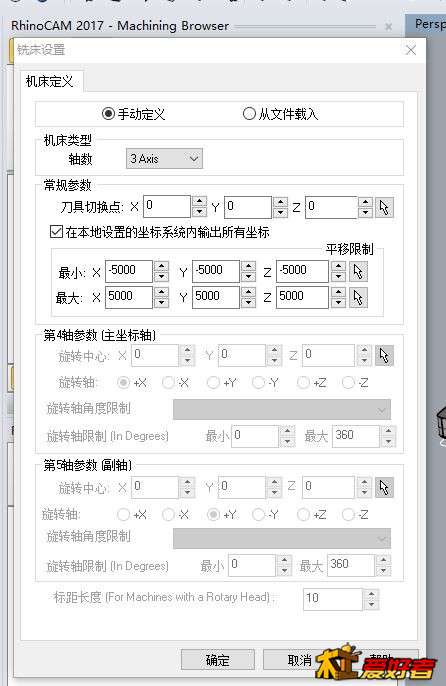

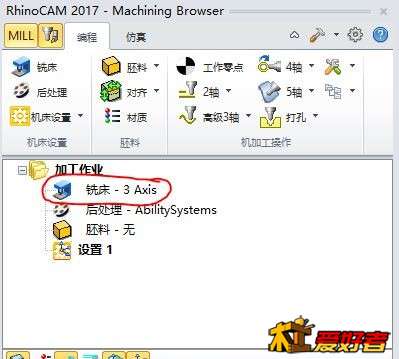

1、选择机床类型为3轴
; I' v& S! E& T* n; `7 [
( x, {* E) Z$ |4 t! \
8 [+ M' i3 M& Z  @

jerrylong

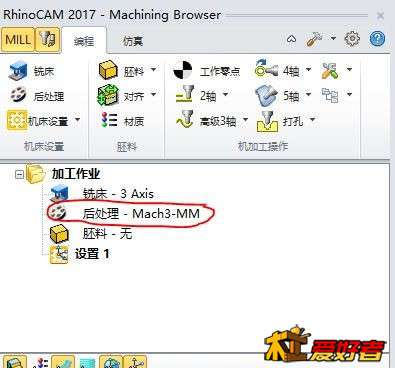

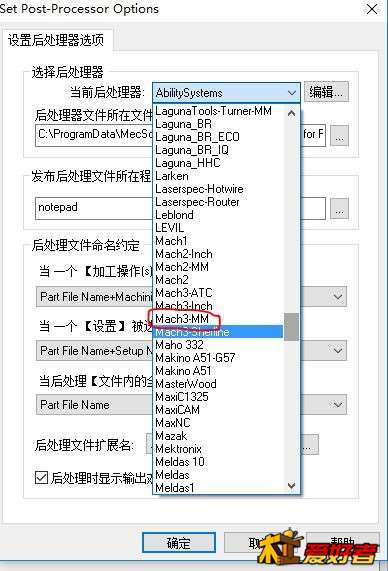

2、选择后处理方式，因为我的雕刻机是Mach3，所以这里选择Mach3-MM
& L! Y7 @5 @+ U( [" E0 M
/ v6 \, m4 n* Z1 [

jerrylong

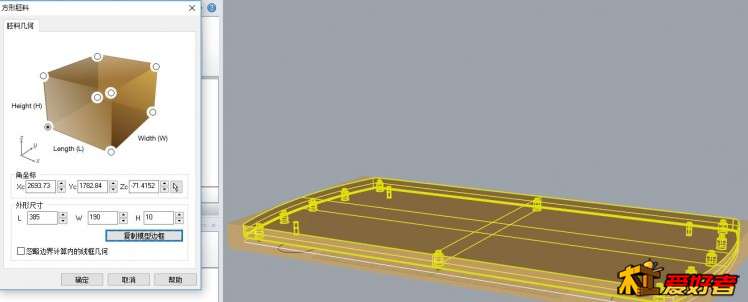

3、设置“胚料”（Stock）
4 L7 d, n+ l' p; C% J2 b( J( B选择“方形胚料”


, K/ p2 h2 G( ?+ f7 B' r' R0 Y因为我买的铝板尺寸是385*190*10的，所以这里胚料的尺寸做相应设置
! V3 N8 [2 a  q2 G6 N; G3 m; P
0 r0 @- y' M2 e0 _% y; H

jerrylong

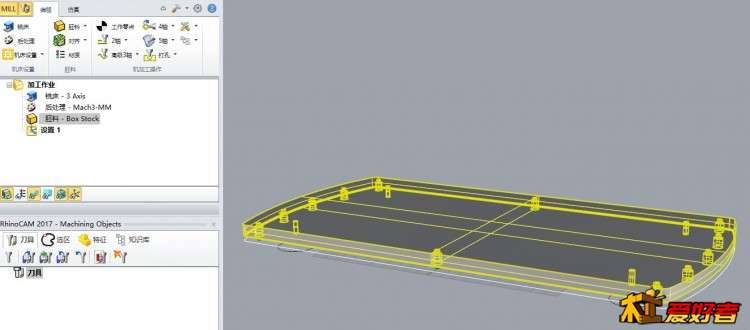

这里发生一个问题，点击“确定”后，视图里的胚料图形就不见了，什么原因啊？

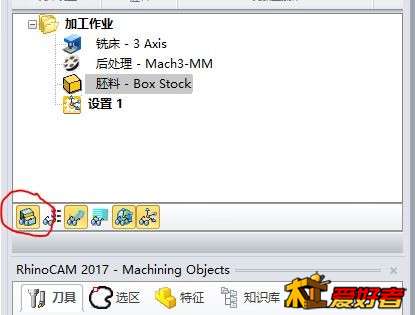

3 G1 d1 q" I7 S  m& ]9 Y4 M胚料可见性的图标是打开状态的啊？
) |* \4 t/ v- ~- ^
) l5 T) u0 |+ R

jerrylong

这个地方被卡住了，求助
