雕刻机的第二个项目-铝制功放机箱的制作

siwk

真牛逼啊，第一次听说这软件，看看如何

jerrylong

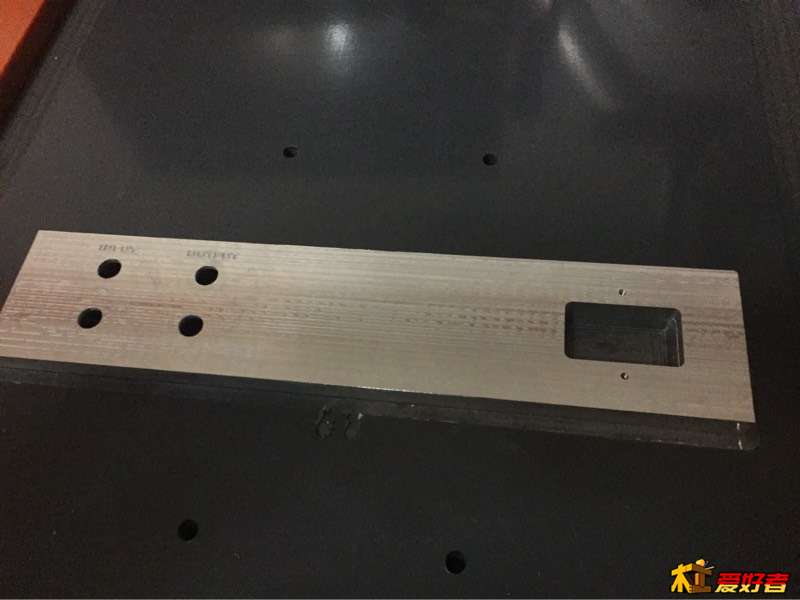

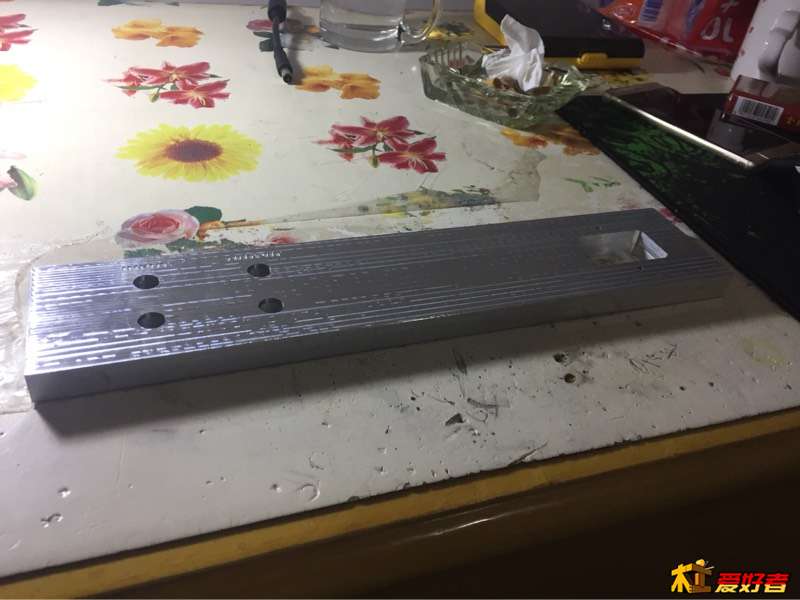

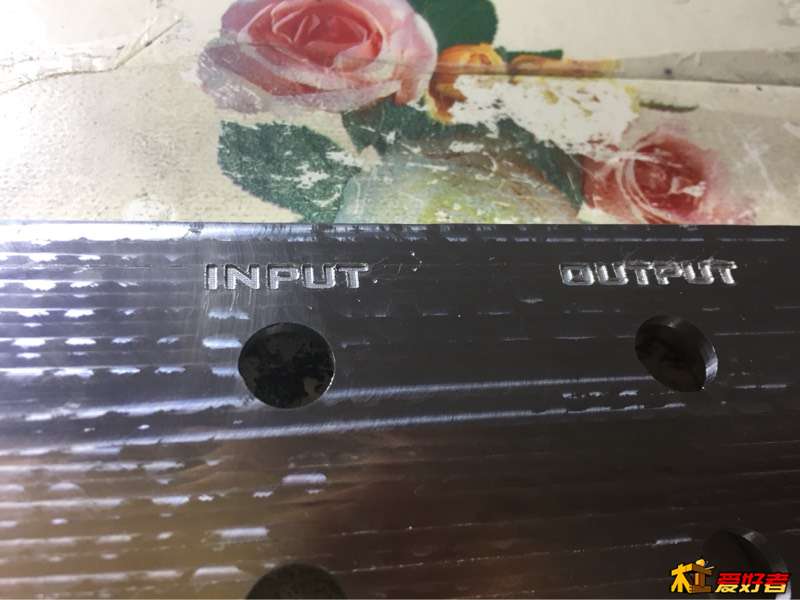

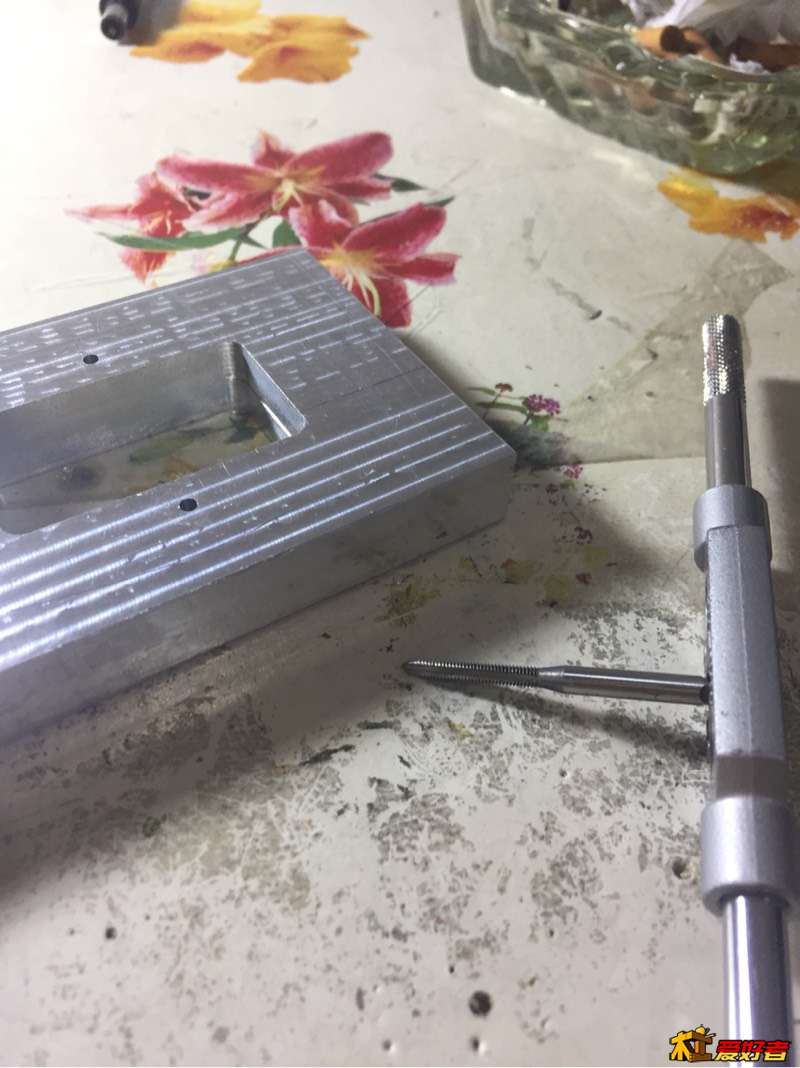

后面板雕刻今天完成了
/ d7 H+ B' w+ t, E  f' n


9 M9 v$ j. |7 v5 g8 H1 A9 R( ^

) Z, i# r, \3 v

jerrylong

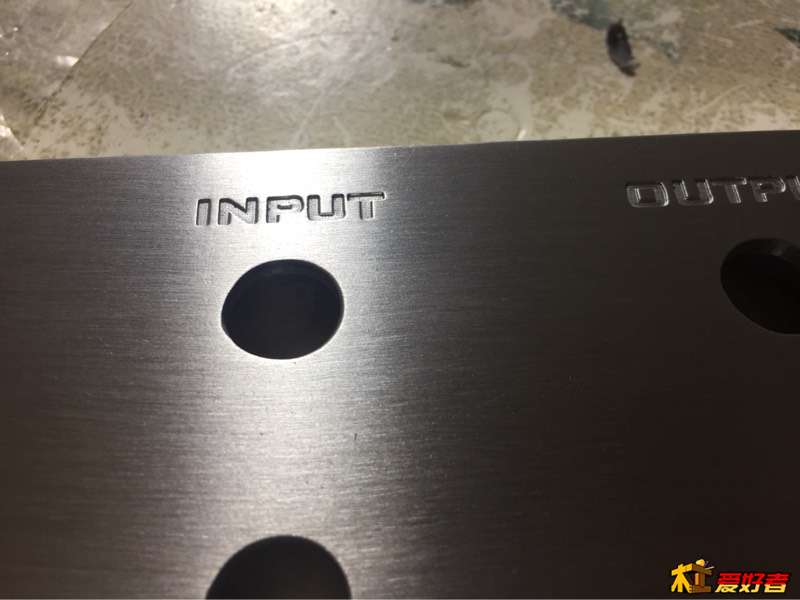

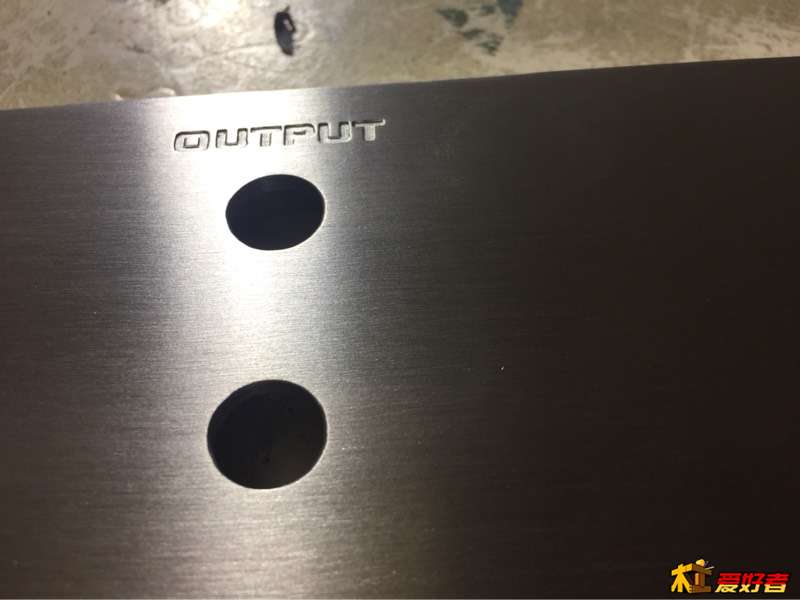

进行了打磨和拉丝，效果不错，刻字的问题也解决了


" L" s* f; c- |& i2 O+ L" z( o9 R

& l. X+ ?8 {8 M7 ]- O2 N& V+ a

jerrylong

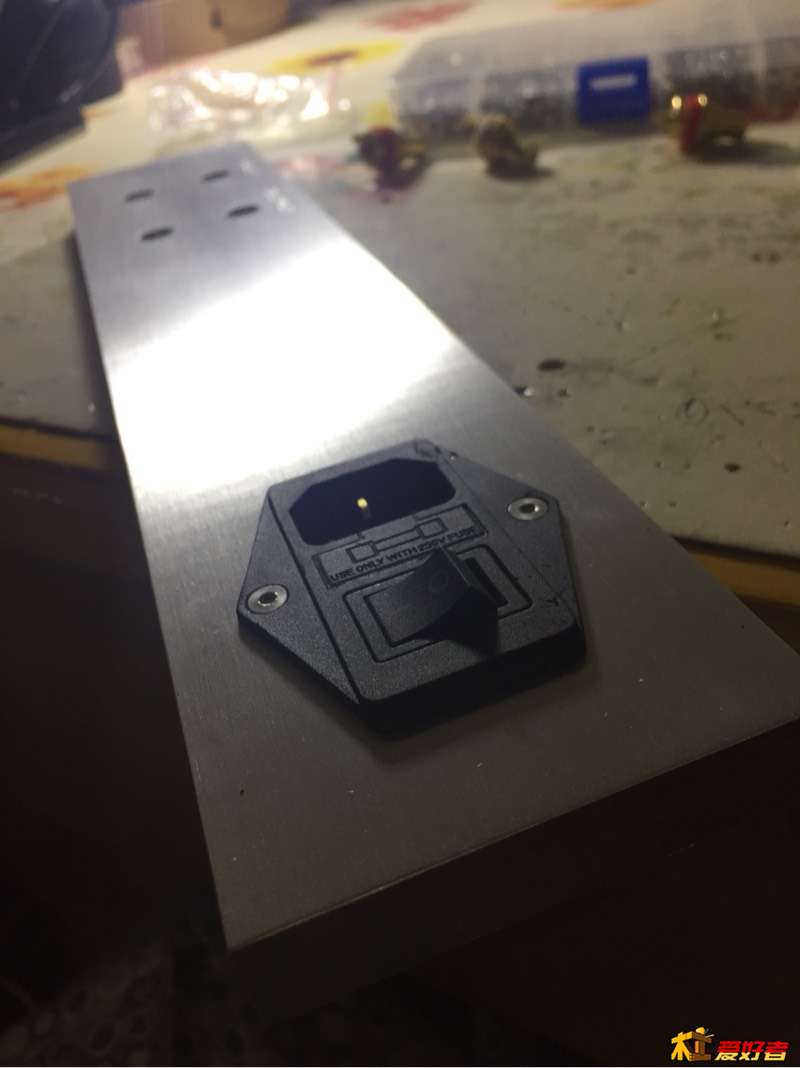

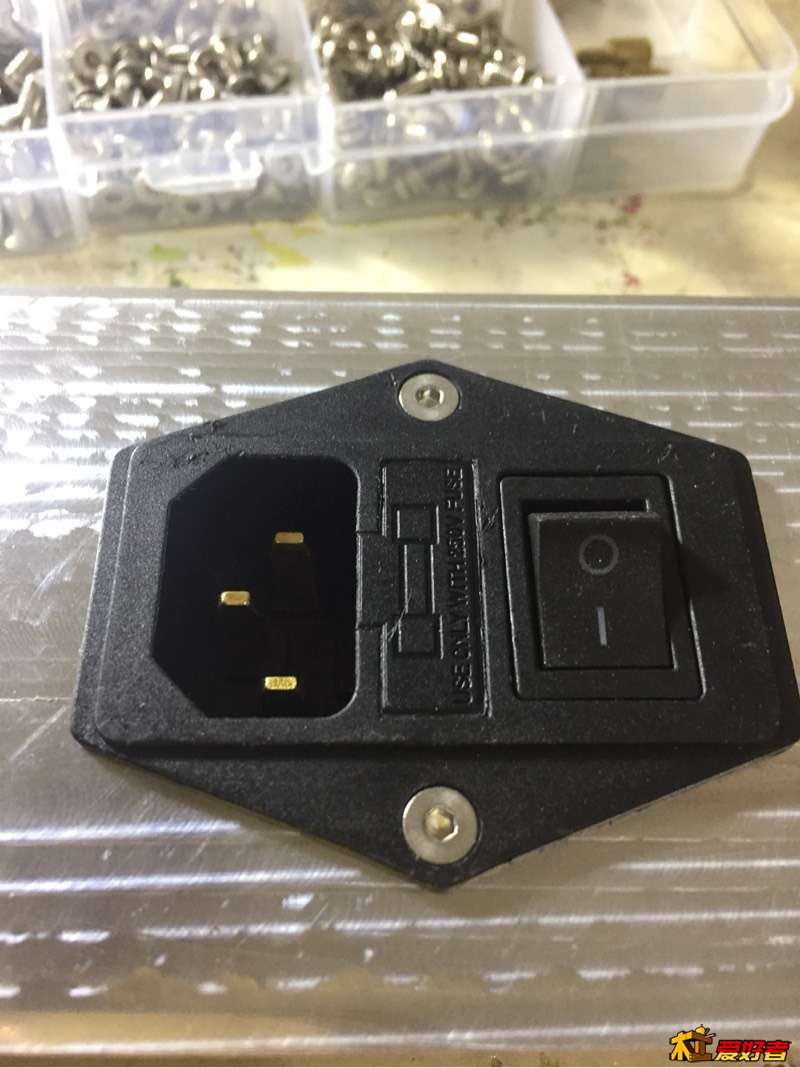

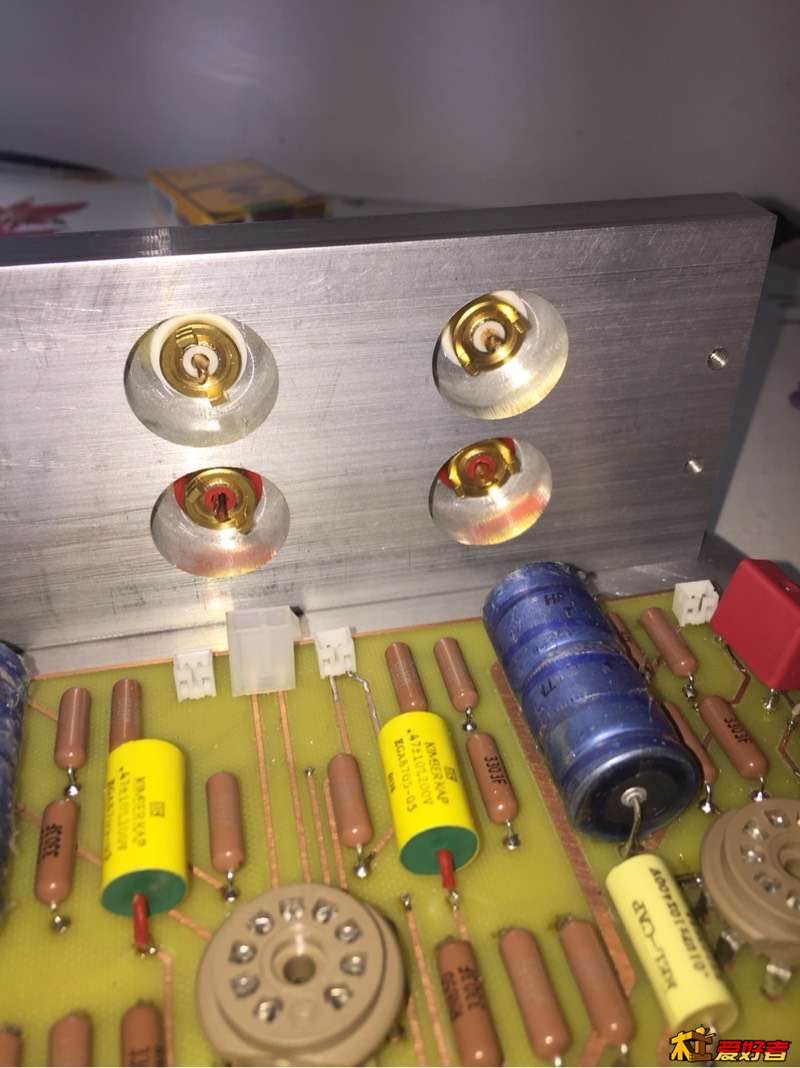

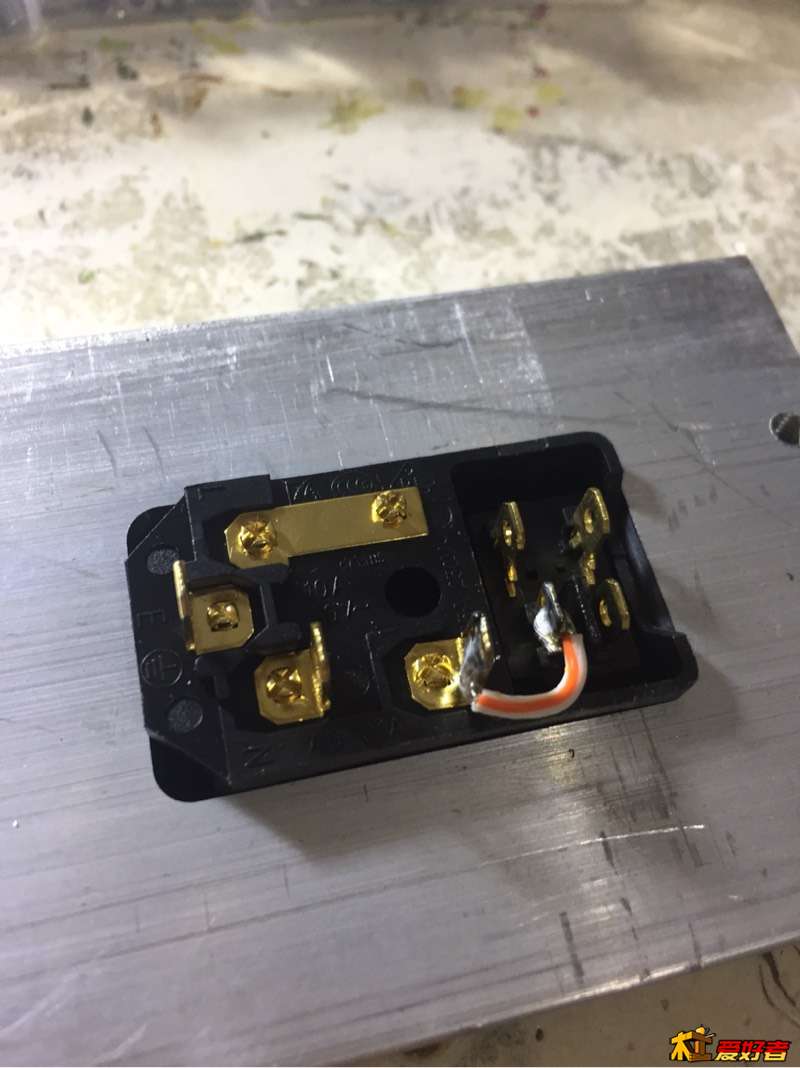

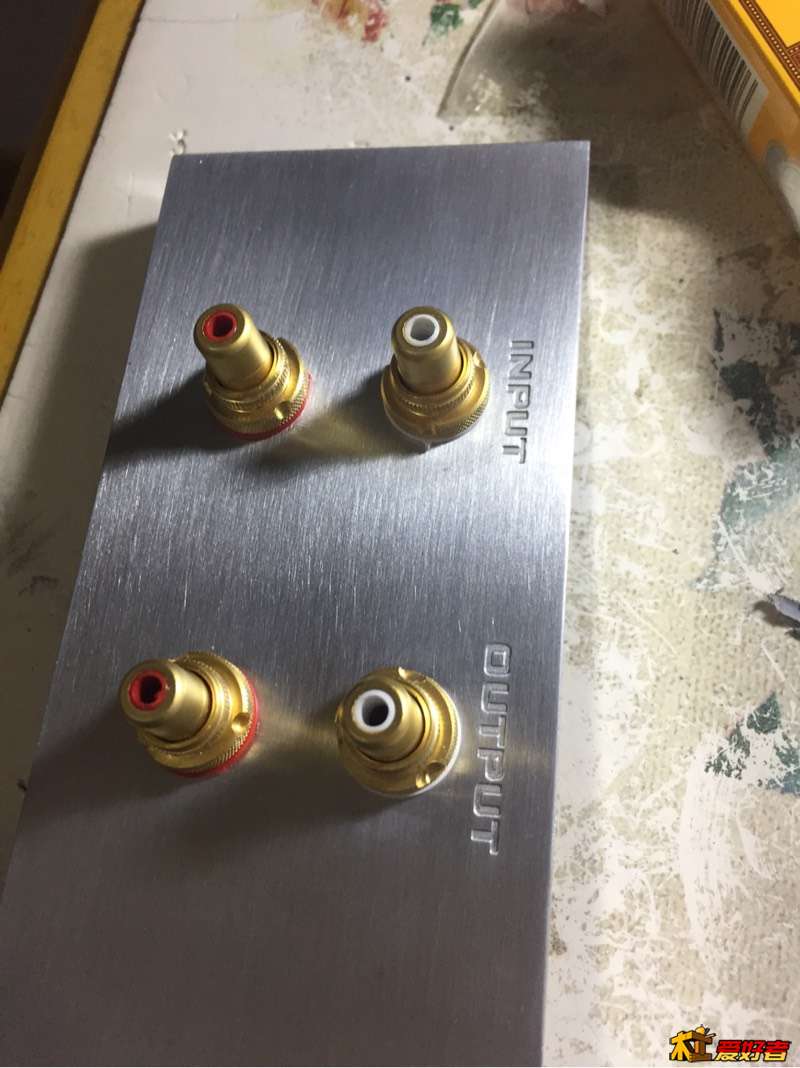

装上零件，尺寸刚好


! \: v' H' e. x

9 t/ I% v, j; B, w! t0 h: T

qch0413

楼主辛苦了
; W& R2 m1 m( o" Q+ m

Higig

楼主厉害

痴情意外

jerrylong 发表于 2017-4-21 23:28
. S( r1 [- d0 i  \0 E好像加工策略选择“3D偏移腔体”，出来的刀路更符合要求一些

求教，刻字用的什么刀

jerrylong

痴情意外 发表于 2017-4-28 12:40
求教，刻字用的什么刀

  b! X1 J9 E9 i9 N2 }3002的平底尖刀
" y9 n2 j- g7 b6 H( n$ z/ Y7 ?/ O

facts4

牛逼的人

underdream

jerrylong

又做出一块侧板了
* [) L/ E' t+ c( |

jerrylong

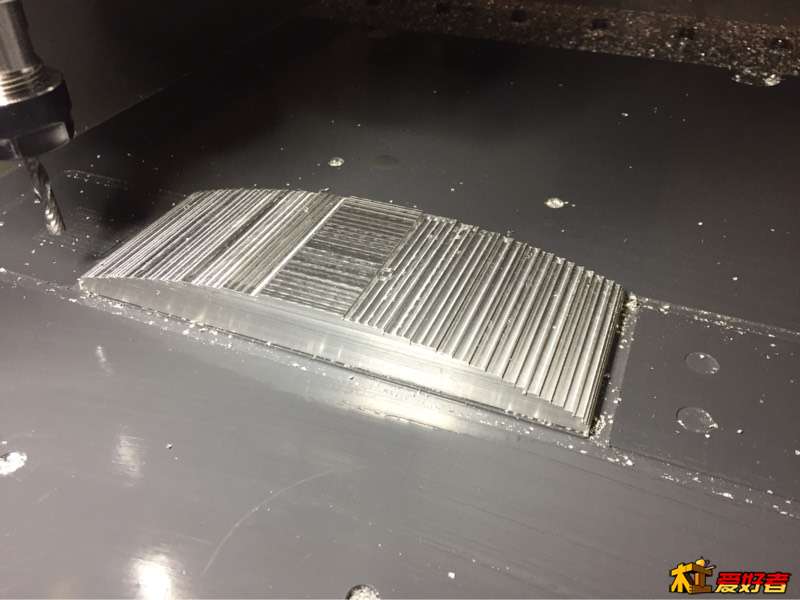

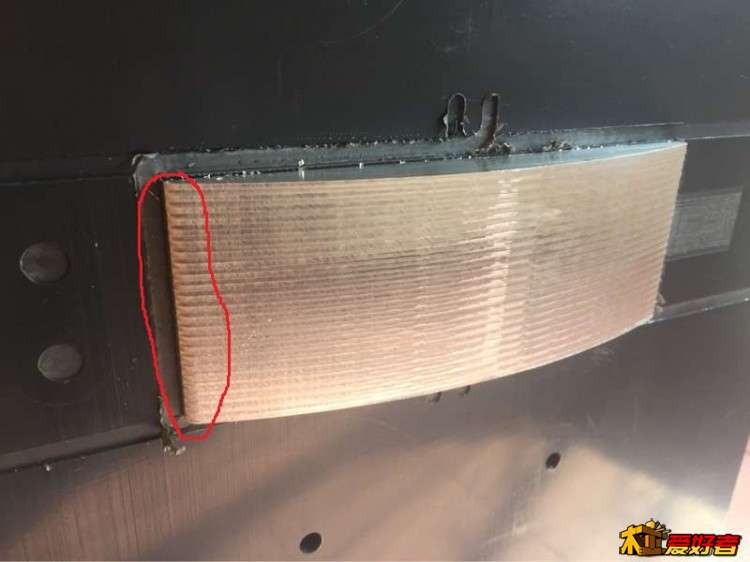

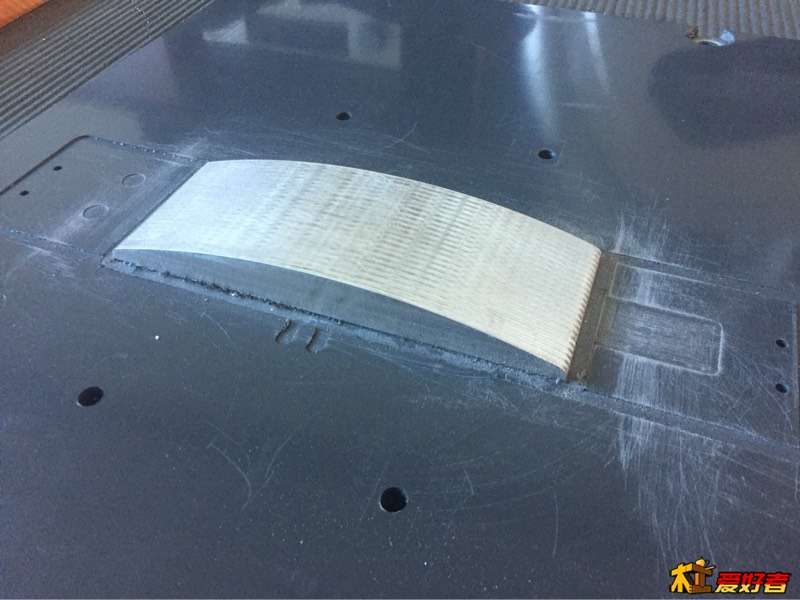

侧板边缘弧形曲面处的加工还是不太理想，有明显的痕迹

2 I6 o! L- ^) _" q3 F

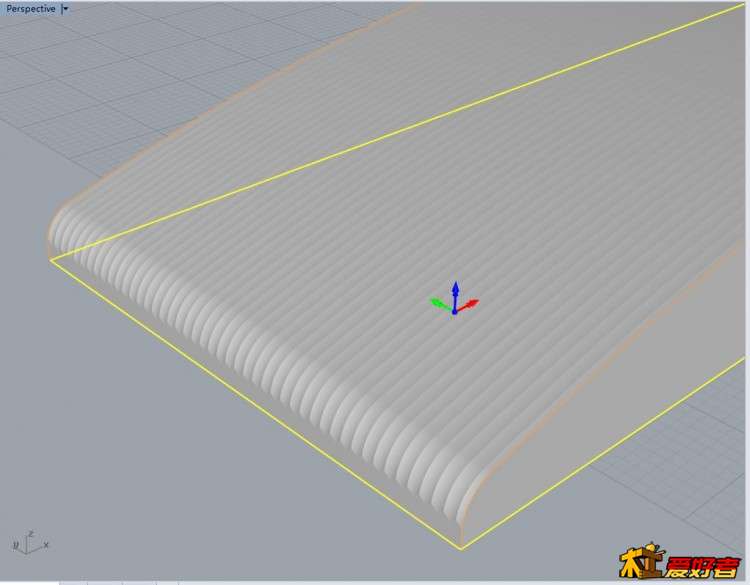

今天在RhinoCam中进行了仿真
这是加工的方式和用刀
刀具：6mm平底铣刀
2 }6 w8 Q. M! p$ s' `8 m7 O加工方式：平行精加工，S18000，F600，步进间距=刀具直径*25%=1.5mm

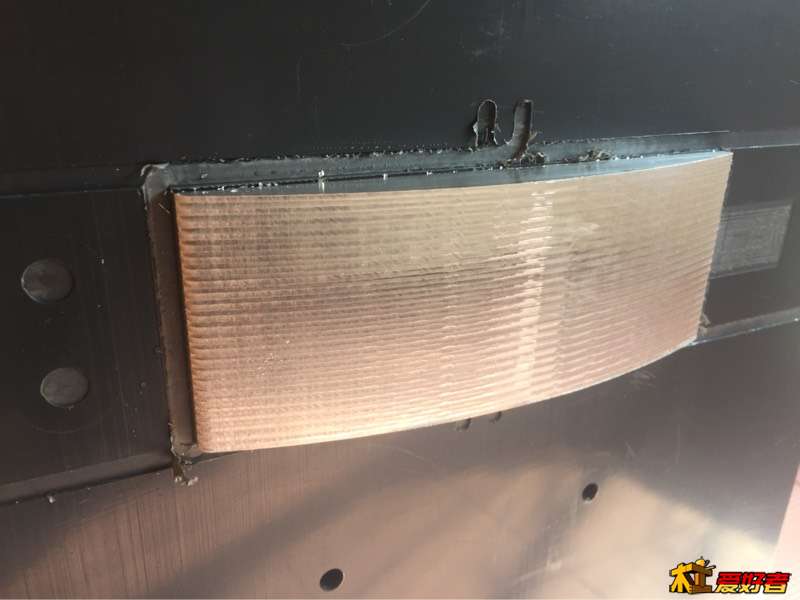

! S0 m7 }% [: g/ C4 Y: k从仿真情况看和实际加工出来的情况很接近，有明显的痕迹
- w0 n% M% v0 D3 J0 g

今天看了好几个老外加工曲面的视频，发现他们都是用球头刀来加工，而且步距很小
# d  _/ W4 c+ I1 G. j) Q8 J1 O/ `在RhinoCam中对加工方式进行调整
刀具：R1的球头铣刀
8 a' ?" j5 ^" v/ ?# k加工方式：平行精加工，S18000，F800，步进间距=0.5mm

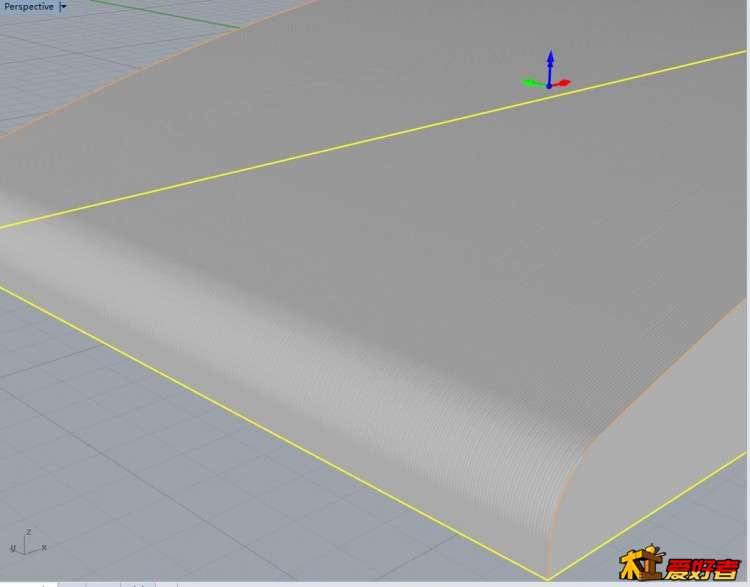

这是仿真的情况，痕迹已经很淡了

基本上稍作打磨就可以了，下面就按这一方式来进行加工。
! i6 j8 X5 y) ~# n: _

jerrylong

今天用R1的球头刀，按仿真的参数又刻了一块侧板，效果很不错了

% a, w. j: s  s4 i; |  r: n
9 U# |  p$ G- l1 N! w

jerrylong

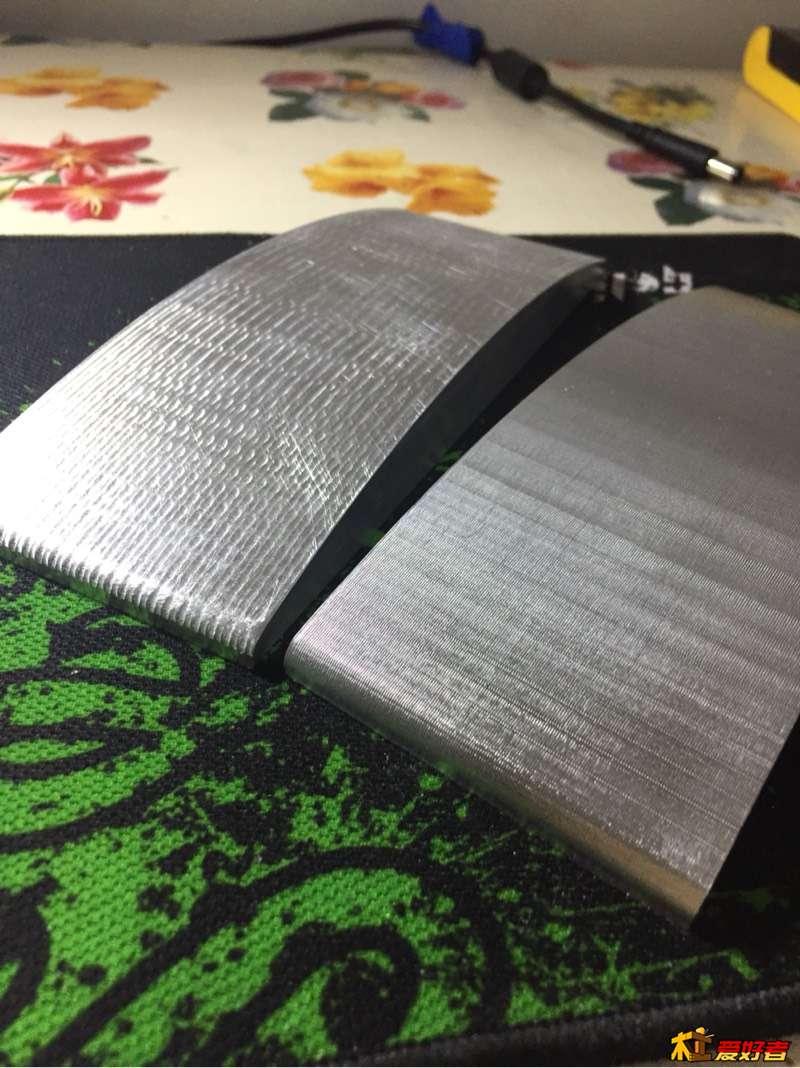

左边是上次用6mm平底铣刀做的，右边是今天用R1球头铣刀做的

jerrylong

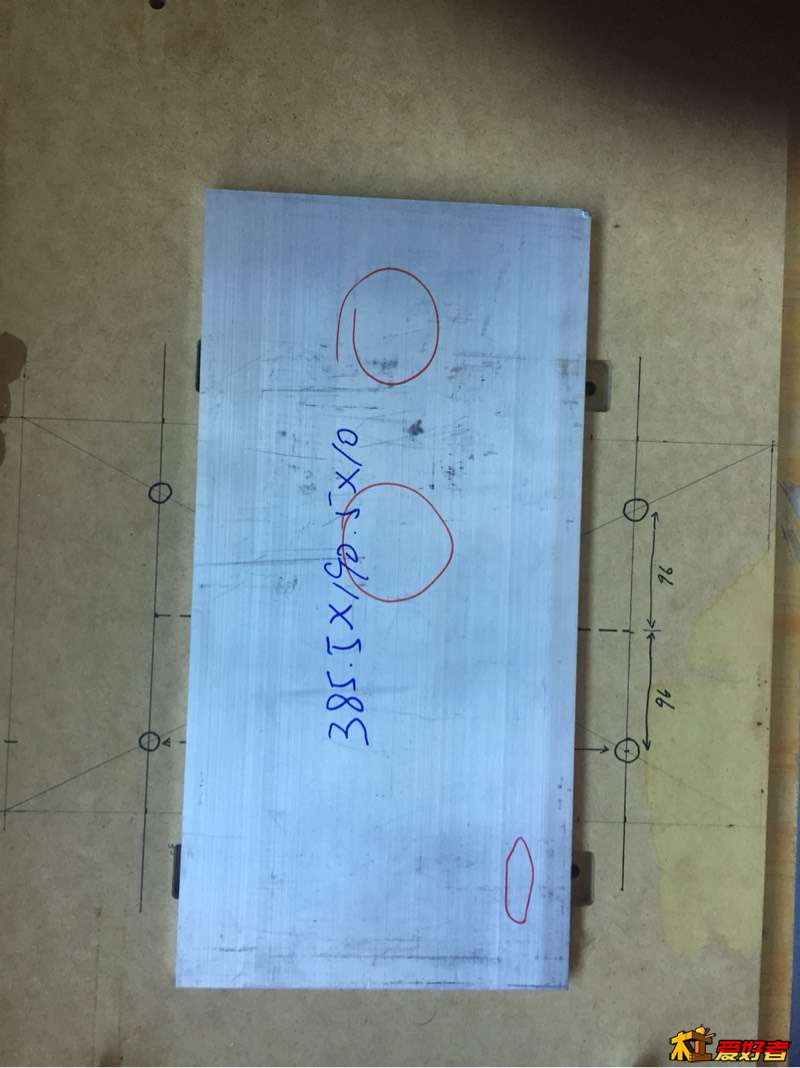

开始最后一块板“顶板”的制作
' E+ S* K% }# e, V! s) w8 ]
% Q9 D* o0 @/ j& b. }+ u
