雕刻机的第二个项目-铝制功放机箱的制作

jerrylong · 发表于 2017-4-11 16:30:00

通过做底板，积累了点加工铝合金的经验：
1，切割：6mm铣刀，主轴转速18000，下切步距1.5mm，F600
2，表面铣平：6mm四刃平底铣刀，转速20000，F800，行距刀具直径的30％

zm62 · 发表于 2017-4-13 22:37:51

学习学习了

jerrylong · 发表于 2017-4-14 01:05:02

在等拉丝机到货的过程中，思考了侧面板加工的问题，由于侧面板顶部和四周都要铣，而且侧面板没有开孔，没法用加工底板的办法来固定工件。想到了在侧面板朝机箱内部的地方打沉孔，然后攻丝，用M4的螺丝固定在垫板上，再进行加工，这样保证了工件固定的可靠性，而且加工的时候没有夹具的影响，加工完成后，用于固定的四个螺丝孔装配机箱时是朝内部，外部看不到，所有问题迎刃而解

jerrylong · 发表于 2017-4-14 01:07:27

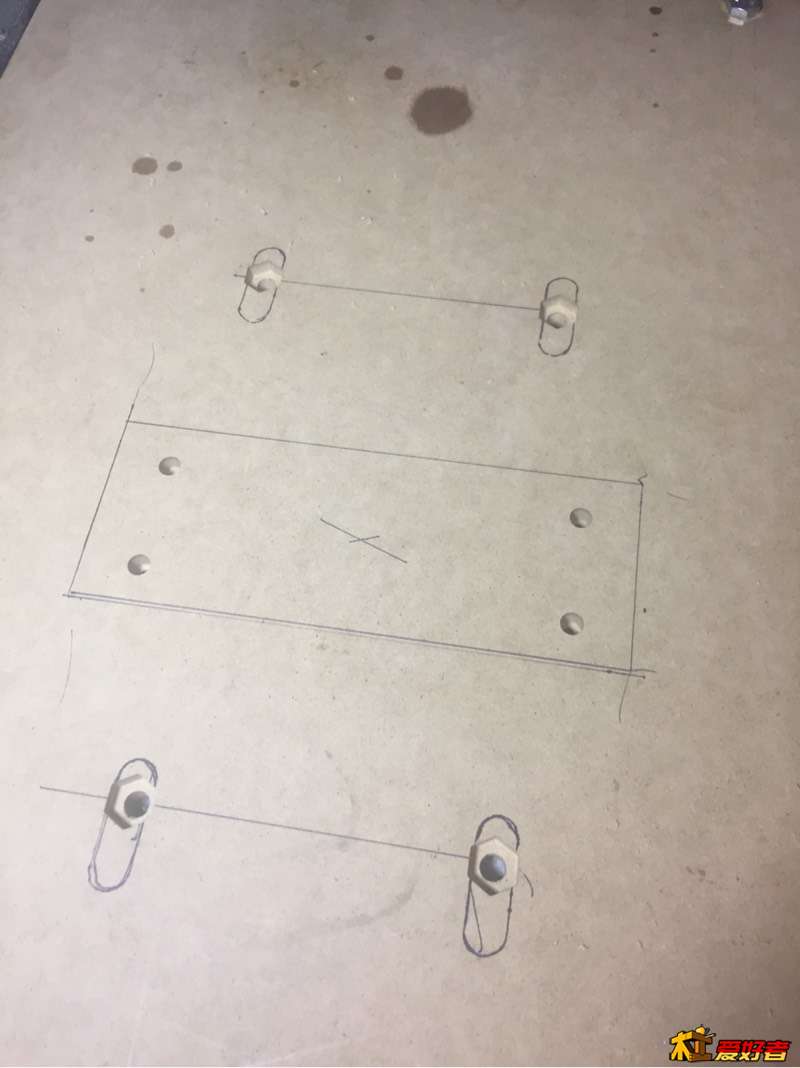

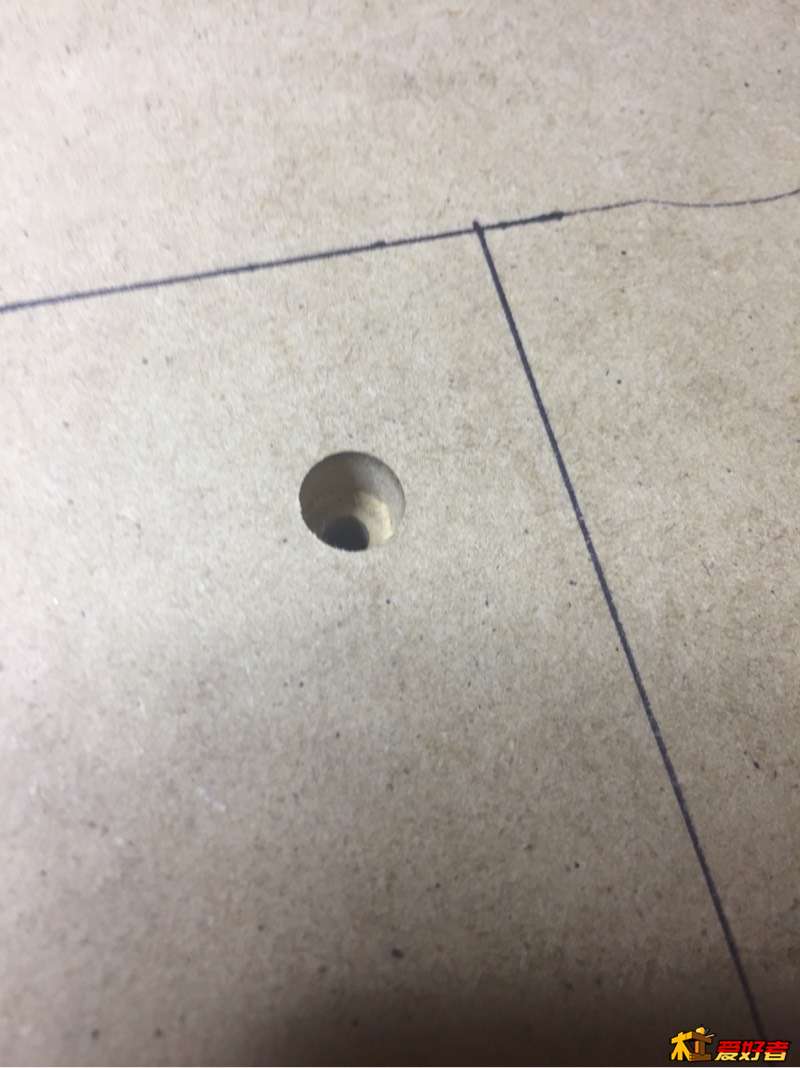

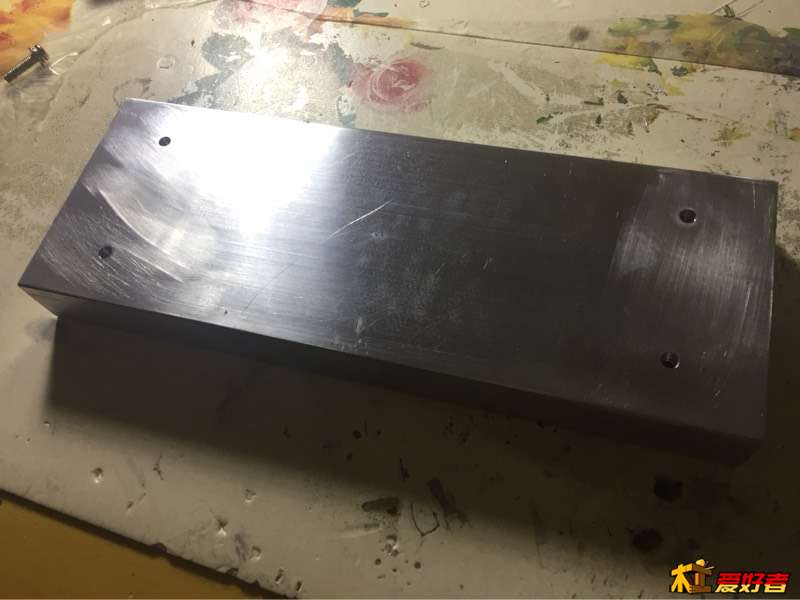

说干就干，先在垫板上开穿螺丝的孔，直径4，然后再铣直径8的沉孔，固定用的螺丝头在垫板内部，保证垫板和工作台的平整接触

jerrylong · 发表于 2017-4-14 01:08:24

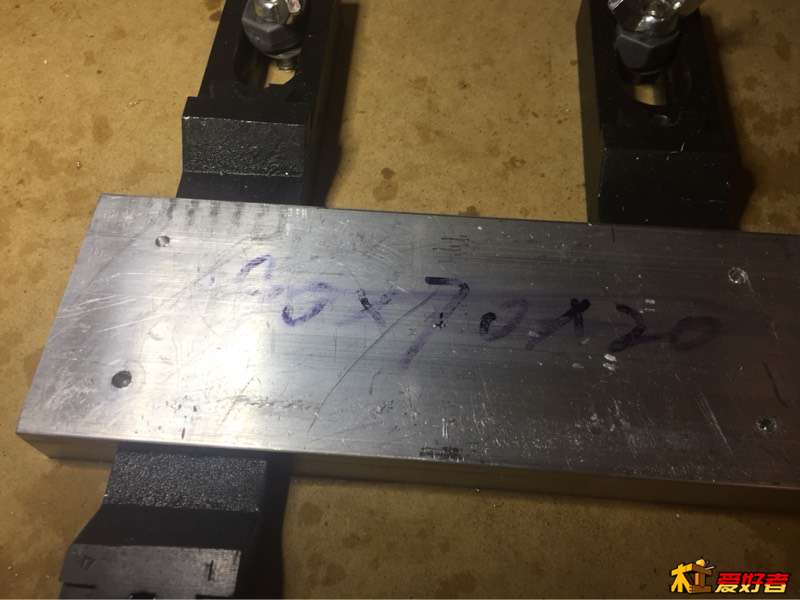

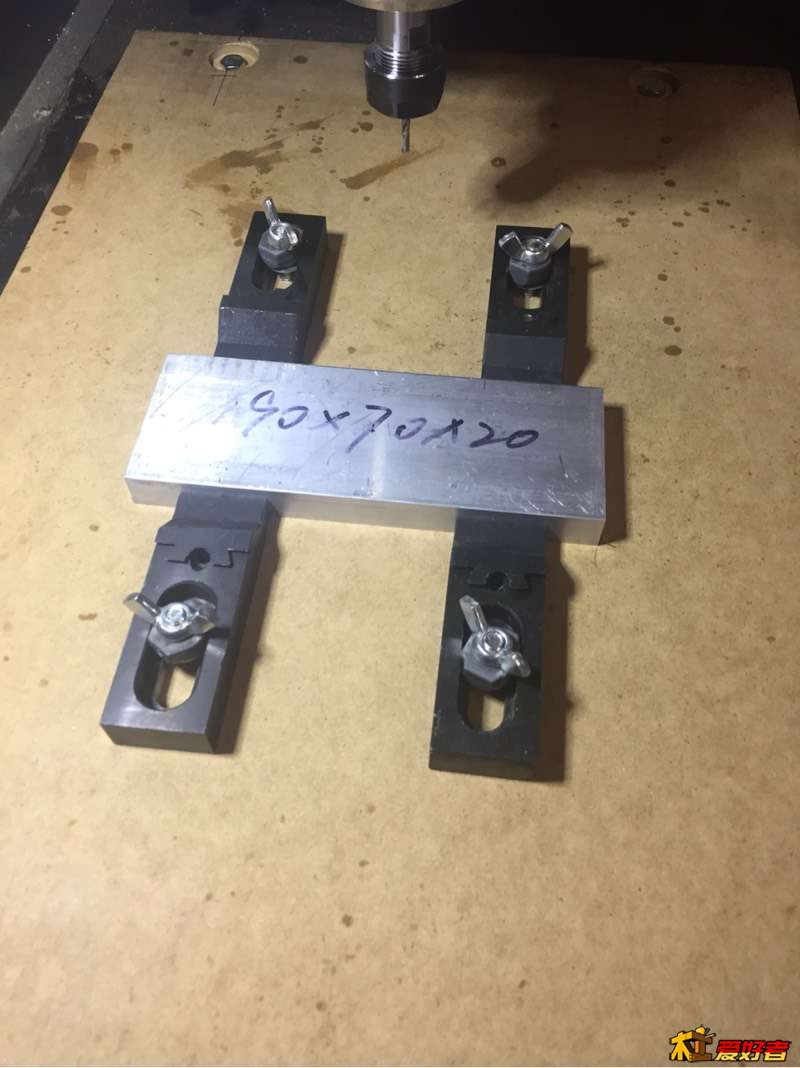

用夹具夹好工件，开3.5的孔

jerrylong · 发表于 2017-4-14 01:09:07

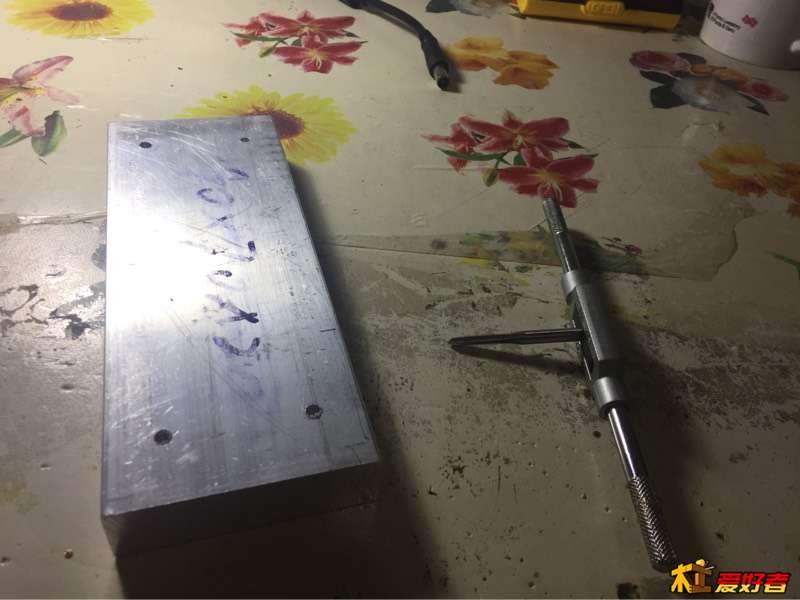

用M4的丝攻攻丝

jerrylong · 发表于 2017-4-14 01:09:31

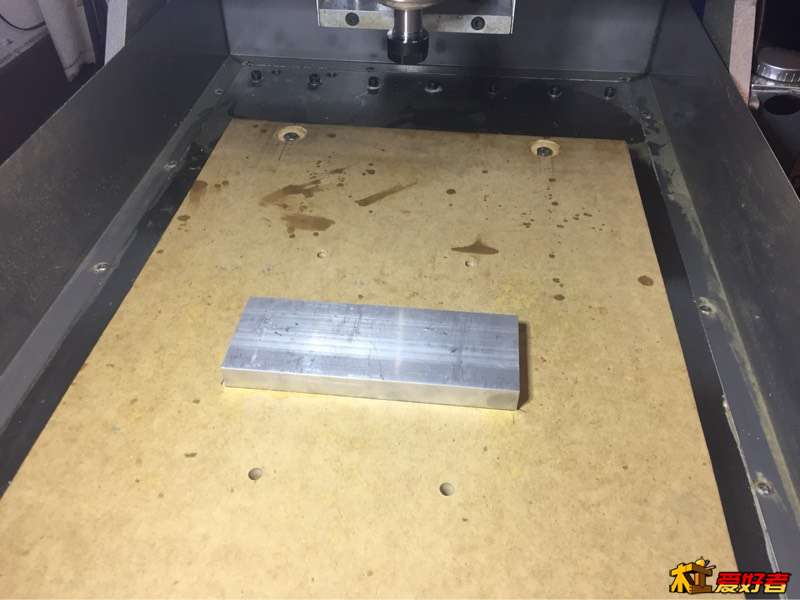

完美固定

猎户七号 · 发表于 2017-4-14 05:10:42

精彩，好文章。

痴情意外 · 发表于 2017-4-14 13:09:37

固定面板的方法学习了，好方法

jerrylong · 发表于 2017-4-14 17:18:21

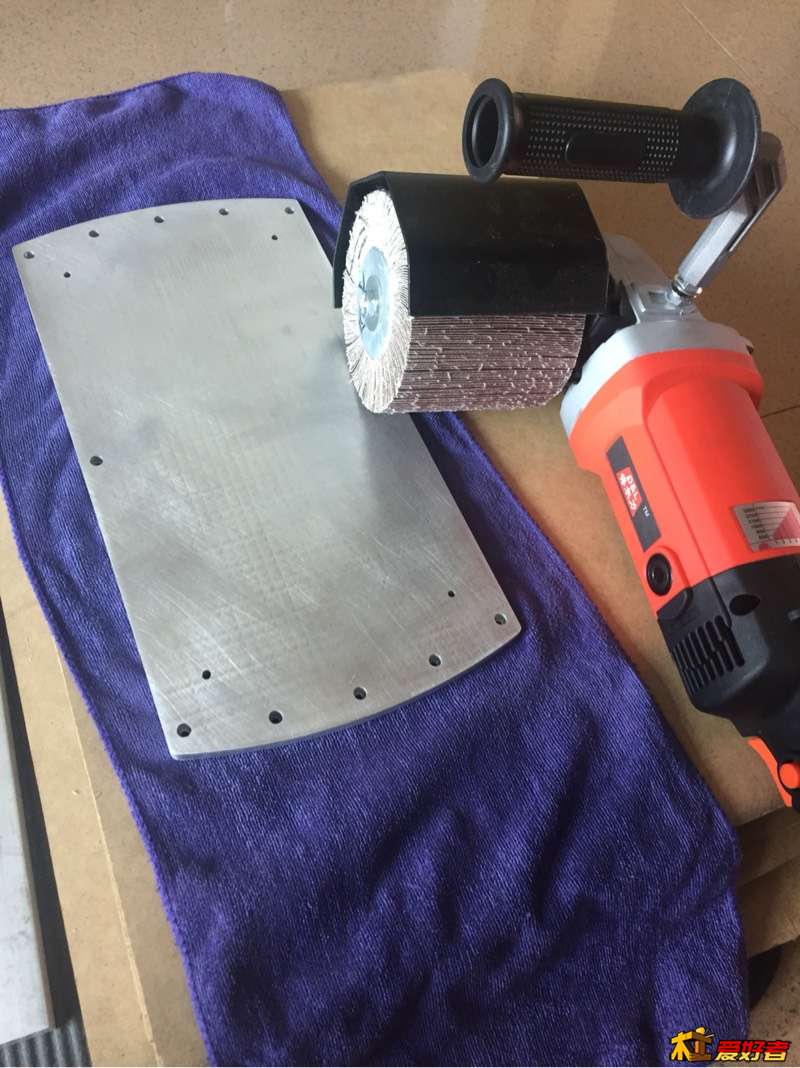

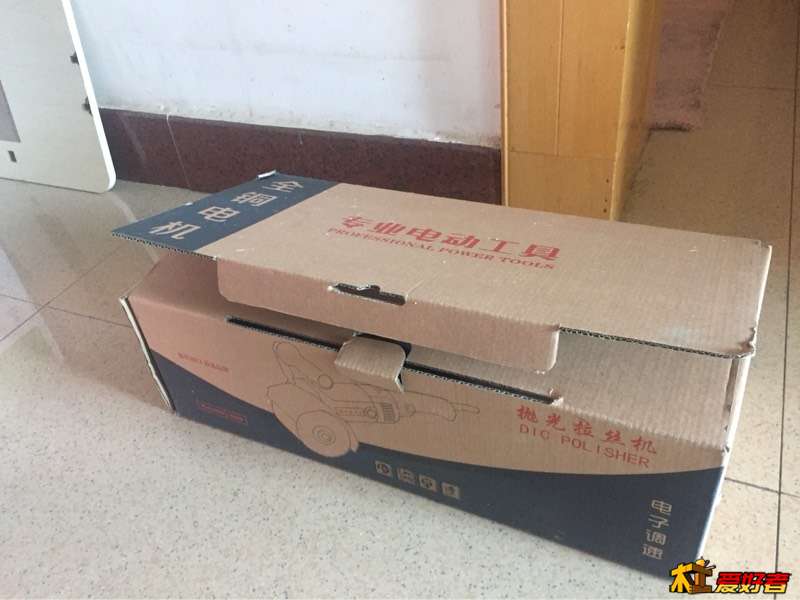

拉丝机到了，试了一下，真是神器，10多分钟连打磨，带拉丝就搞定了

jerrylong · 发表于 2017-4-14 17:19:34

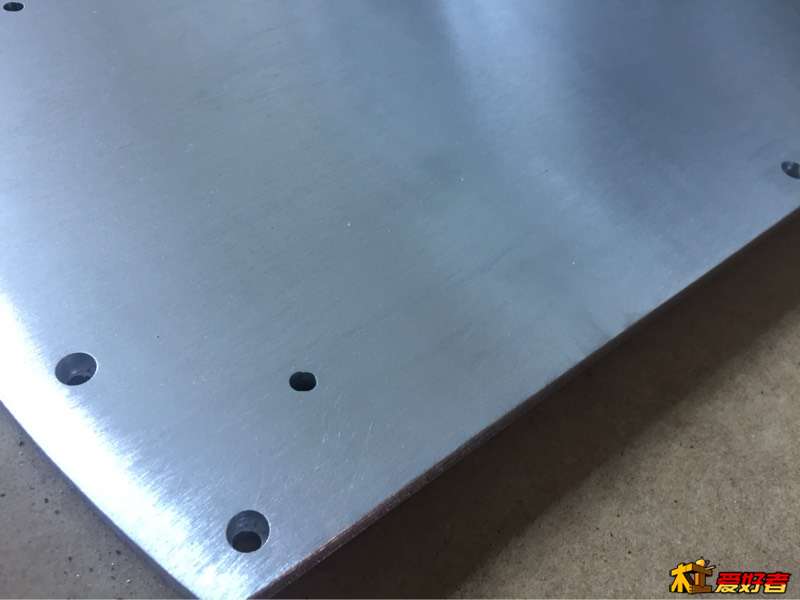

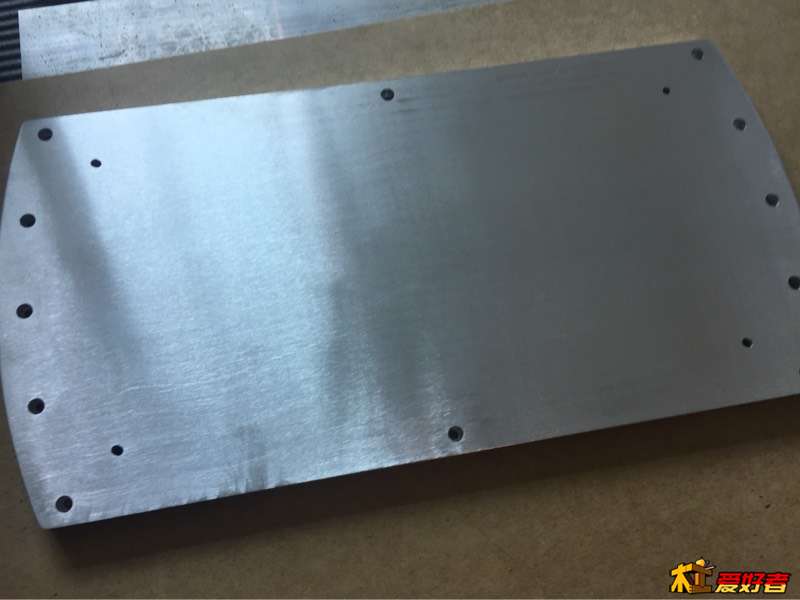

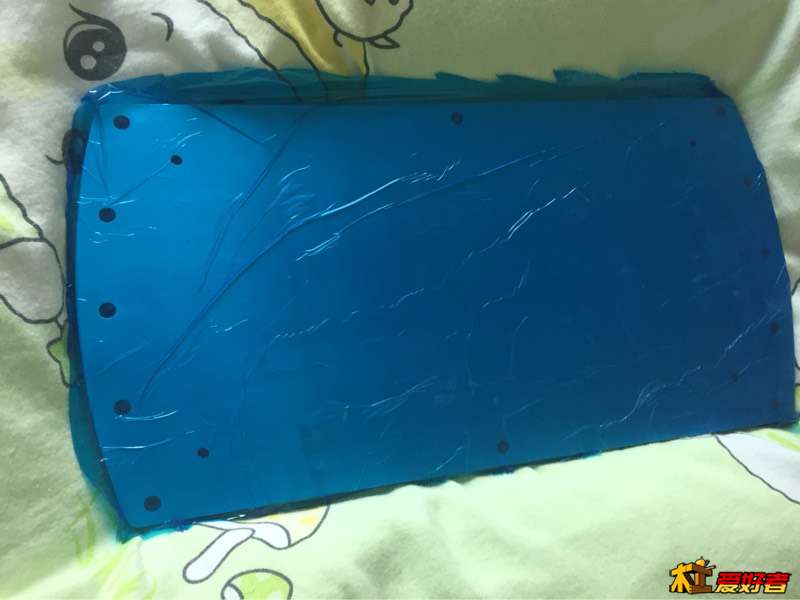

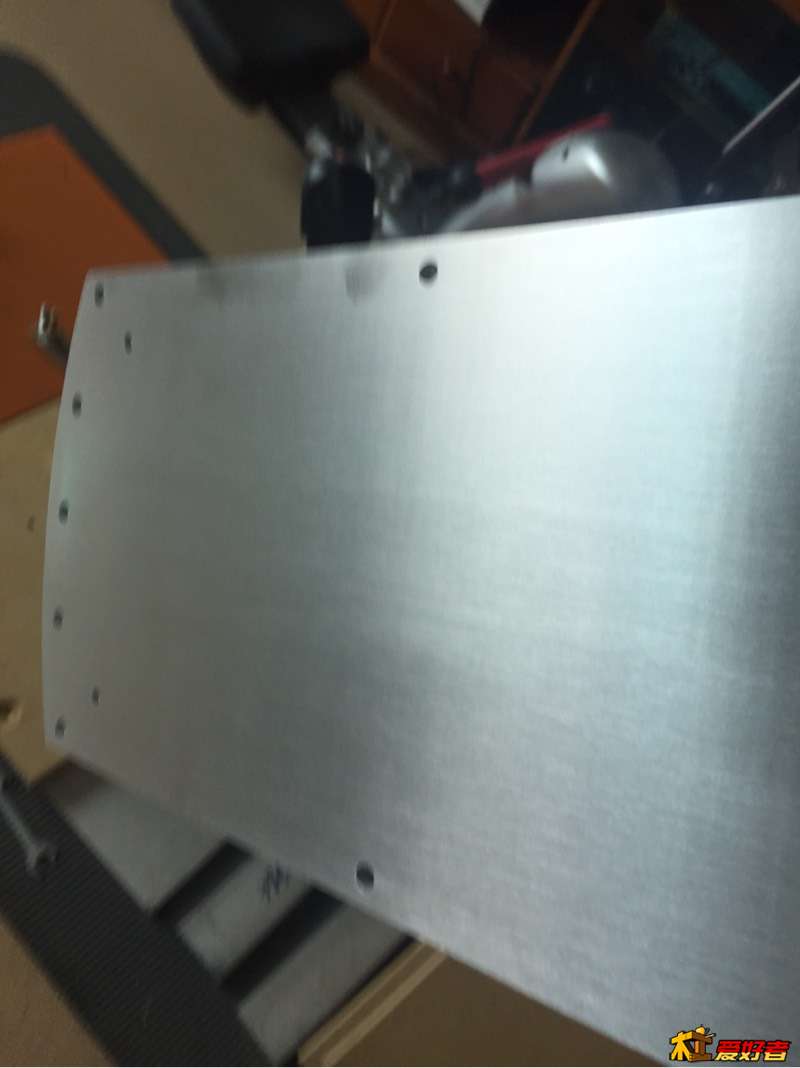

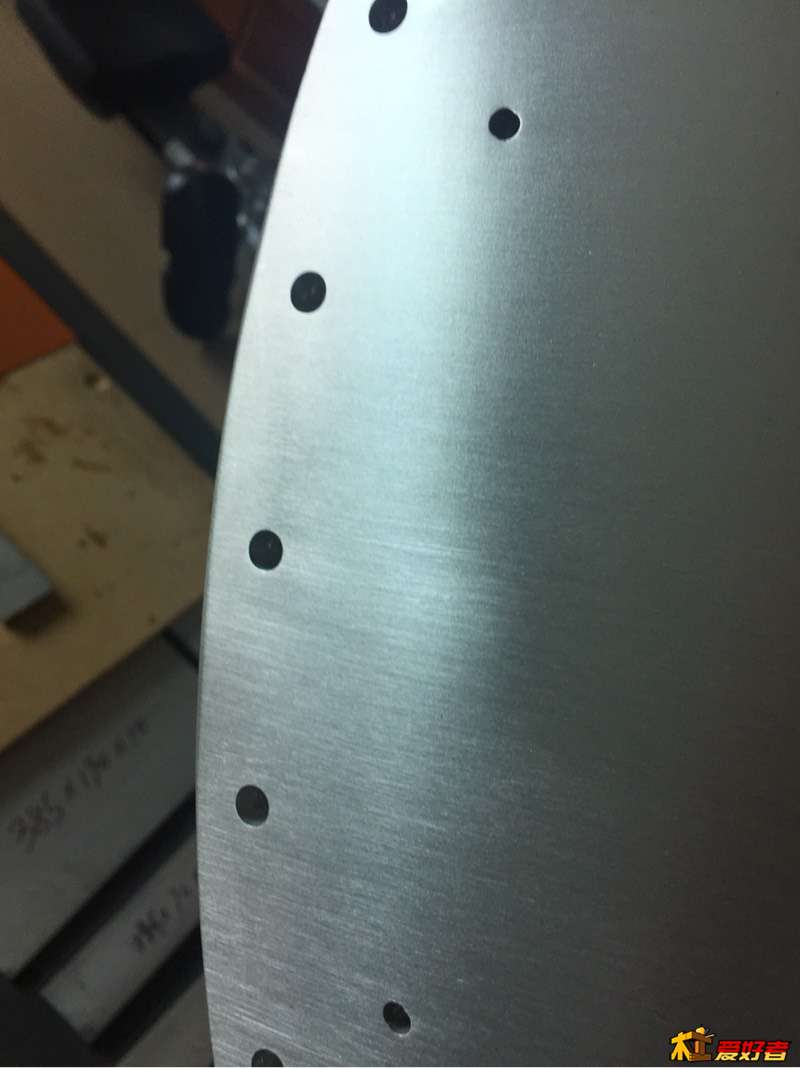

拉丝后的效果，和大厂的没啥区别了，拉好丝，马上贴好保护膜

痴情意外 · 发表于 2017-4-15 00:50:07

表面阳极氧化处理吗？

jerrylong · 发表于 2017-4-20 01:32:03

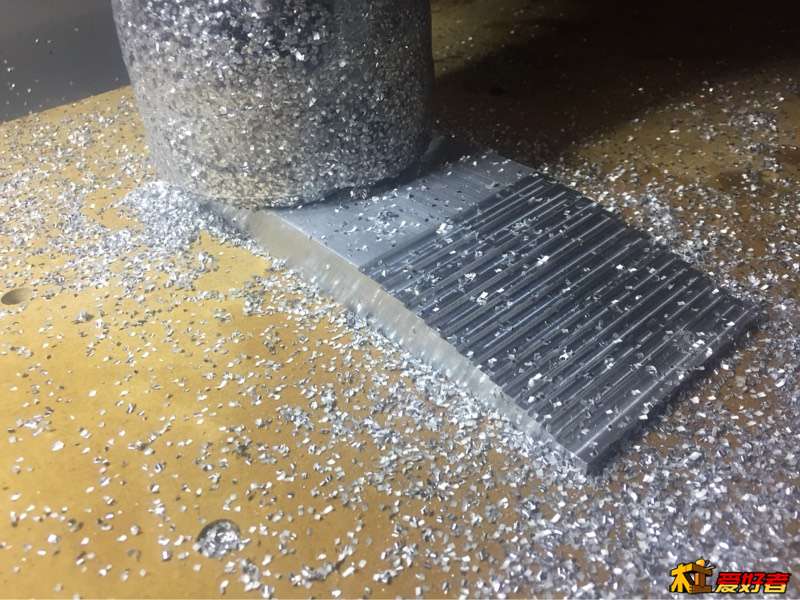

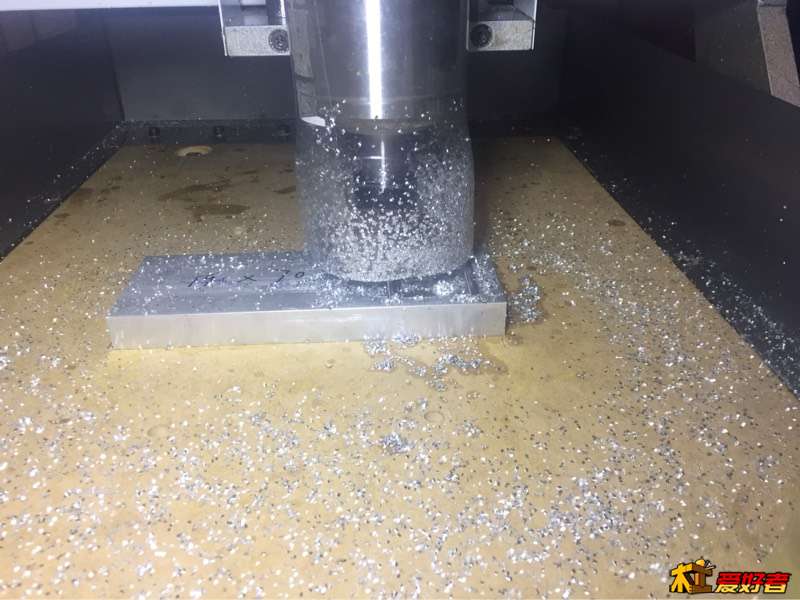

今天雕了侧面板，用6mm的平底铣刀先开粗

jerrylong · 发表于 2017-4-20 01:33:35

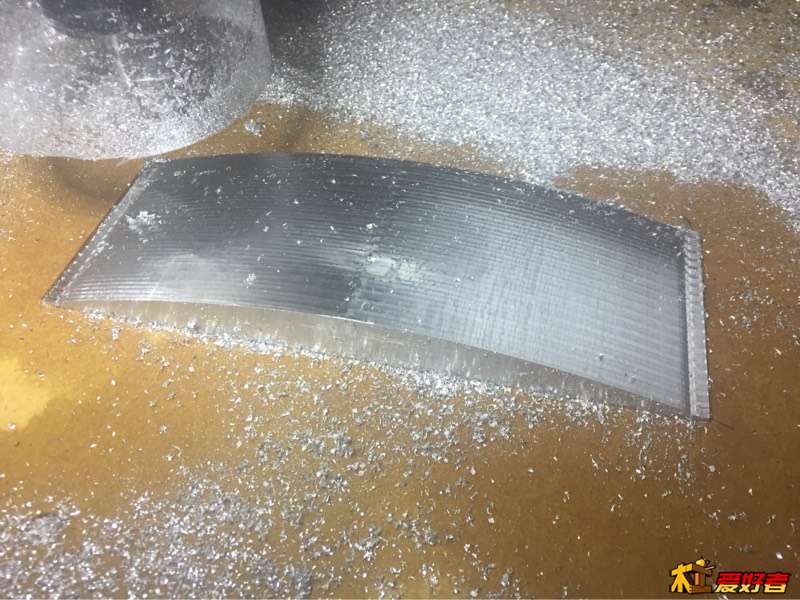

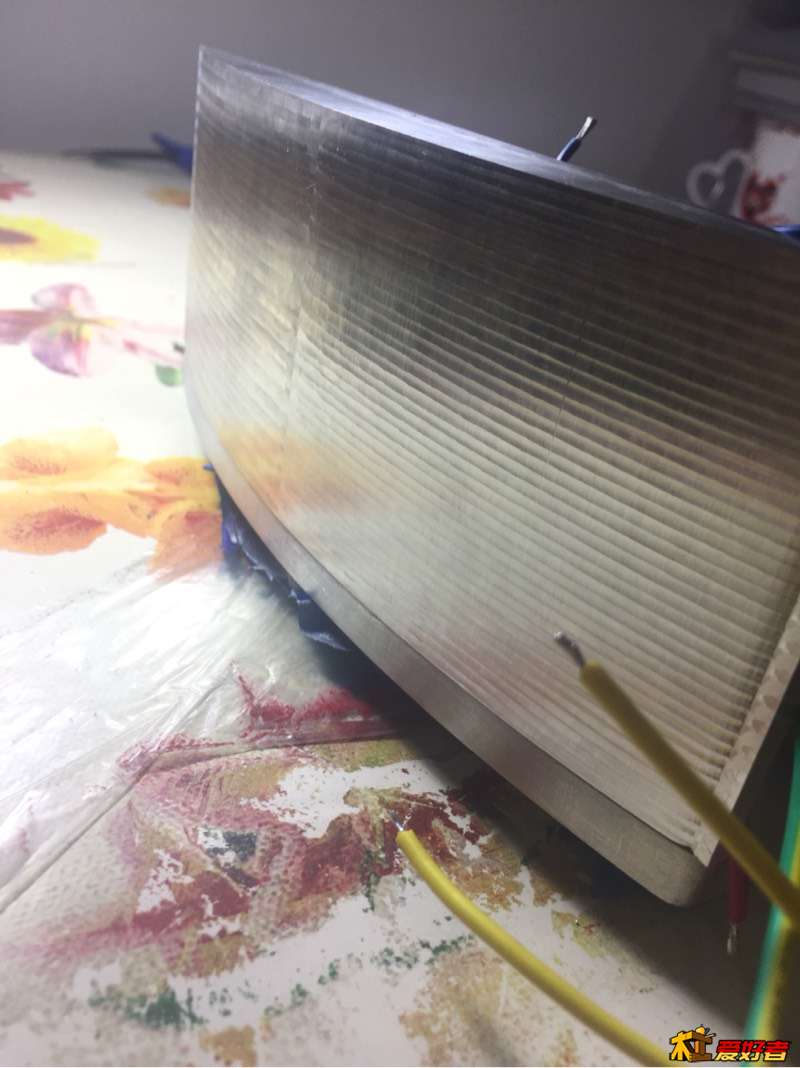

然后再用6mm的平底铣刀做“平行精加工”，做出弧度

jerrylong · 发表于 2017-4-20 01:35:32

但出了个问题，两侧应该是圆角，但为什么没有雕到底？这个平台没有雕刻到，如何解决？
[attachimg]4040922[/attachimg]
[attachimg]4040923[/attachimg]
