雕刻机的第二个项目-铝制功放机箱的制作

wwpkk001 · 发表于 2017-3-21 08:11:36

如果是我的话，我把失量分开来加工，中途换刀。

jerrylong · 发表于 2017-3-21 11:30:14

wwpkk001 发表于 2017-3-21 08:11 ) n8 [7 _, k% |5 V( D( }
如果是我的话，我把失量分开来加工，中途换刀。

怎么分开法？

zjhzhjx · 发表于 2017-3-26 11:39:38

如果你用rhino,那直接用rhinocam，加工这种机械类的非常精准方便，用1.5直径球刀，3轴里有个按曲线路径走刀，大概20秒一个槽，非常快

zjhzhjx · 发表于 2017-3-26 11:57:21

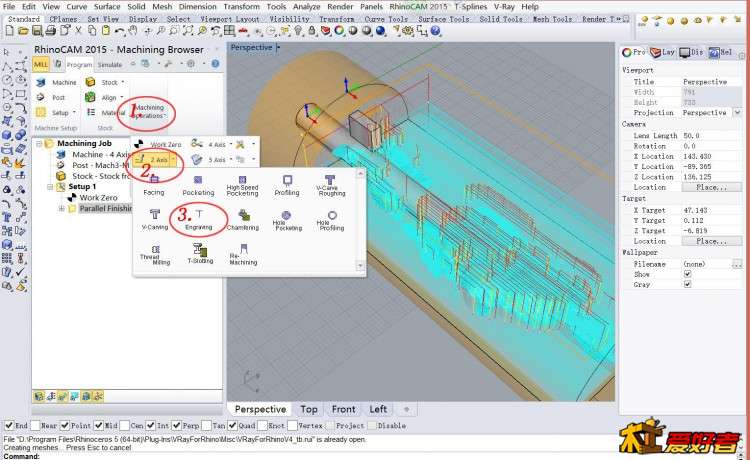

你这个好像是平面开槽，用2轴就可以了

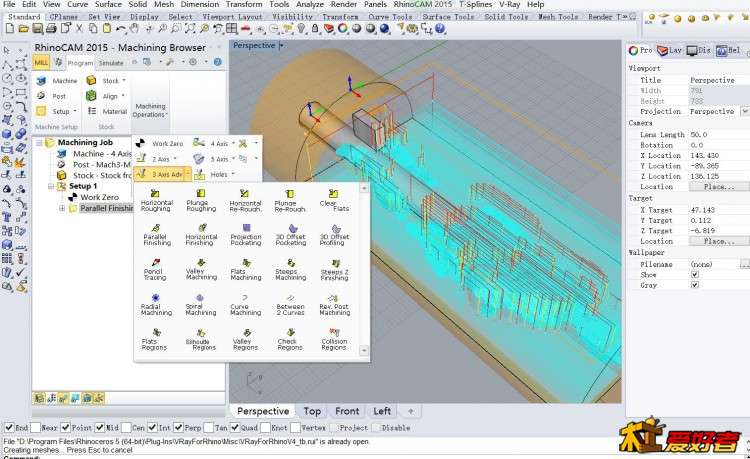

如果是法线同向的空间曲线，用3轴

如果是法线有变化的，用4轴里那个空间走线工具，rhinocam可以自己定义任意曲线，刀沿着这条曲线走

jerrylong · 发表于 2017-3-26 13:18:26

zjhzhjx 发表于 2017-3-26 11:57 s# G9 k N* Y5 p, W7 ^+ X
你这个好像是平面开槽，用2轴就可以了

谢谢，我也正在学习用Rhinocam，感觉功能很强大，做这类工件加工很方便，比导入Artcam加工方便多了

a13133951529 · 发表于 2017-3-26 14:26:16

期待着

zjhzhjx · 发表于 2017-3-26 15:23:29

你自己试验一下这些键的功能

zjhzhjx · 发表于 2017-3-26 15:49:32

不同加工时候，图标是会变的，点开看看就清楚了，

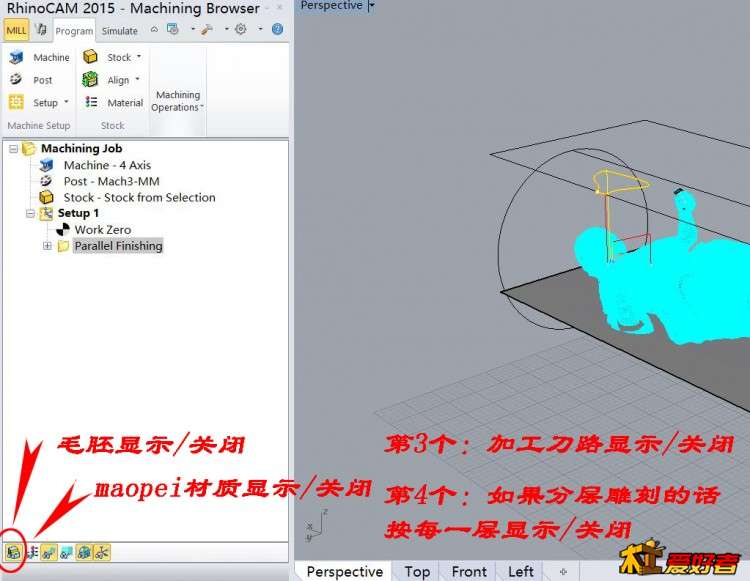

这个是给你一个演示，毛胚显示，材质关闭，层关闭，刀路显示，刀具显示，演示的时候很直观的显示加工模拟过程，还能看到模拟加工后效果，但是这个要实际经验，你有机器实践，会学的很快，rhinocam教程很少，4轴的5轴教程我就没找到过，3轴浮雕教程我只看到过一个，自己琢磨一下就全会了，我觉得拾取毛胚功能、很高的精度设置、直观的刀路模拟、对模型友好度强---各种格式模型能共存，破面、面交错也能做刀路，几种模型叠加也能做刀路，组合加工优势---犀牛的建模和精度优势能让模型转到任意角度补刀，做组合或复合刀路、以及出刀路以后，在mach3里不用做任何后处理就可以运行---对新手很有吸引力，当然你也可以改程序，我就是经常看模拟和mach3里来改程序或优化加工程序，机械类的和人物这种刀路都能通吃、还有装软件很简单--破解很简单而且不用改时间，没64位限制等，是我当时没用powermill2010原因，但现在powermill2017据说是64位版而且比较好安装了，估计2017版可能功能会很强大了，每个软件肯定都有优点，pm2017我也会去试试

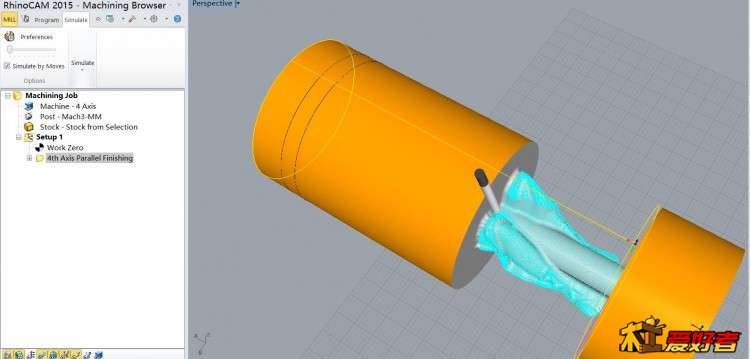

下面是我做的一个人物展臂的圆雕刀路编程，基本已经完成，正在一边加工一边优化下程序
