新买的4060机到了，第一个项目【雕刻PCB】

jackice · 发表于 2017-4-1 01:29:37

jerrylong 发表于 2017-4-1 01:17
/ c( ^3 _9 X [' @* z1 E5 s: P) M三块板子都雕刻完了，焊了一部分零件上去了

铣得还有点不太完美

jerrylong · 发表于 2017-4-1 08:14:04

jackice 发表于 2017-4-1 01:29
" _% |6 j' G' G, c铣得还有点不太完美

嗯，因为用1的玉米铣刀粗铣，对离得近的线路没有铣到的地方再用3002尖刀铣，没有全部用很细的铣刀铣，不然时间太久了，只是保证没有线路粘连。

jerrylong · 发表于 2017-4-1 10:01:09

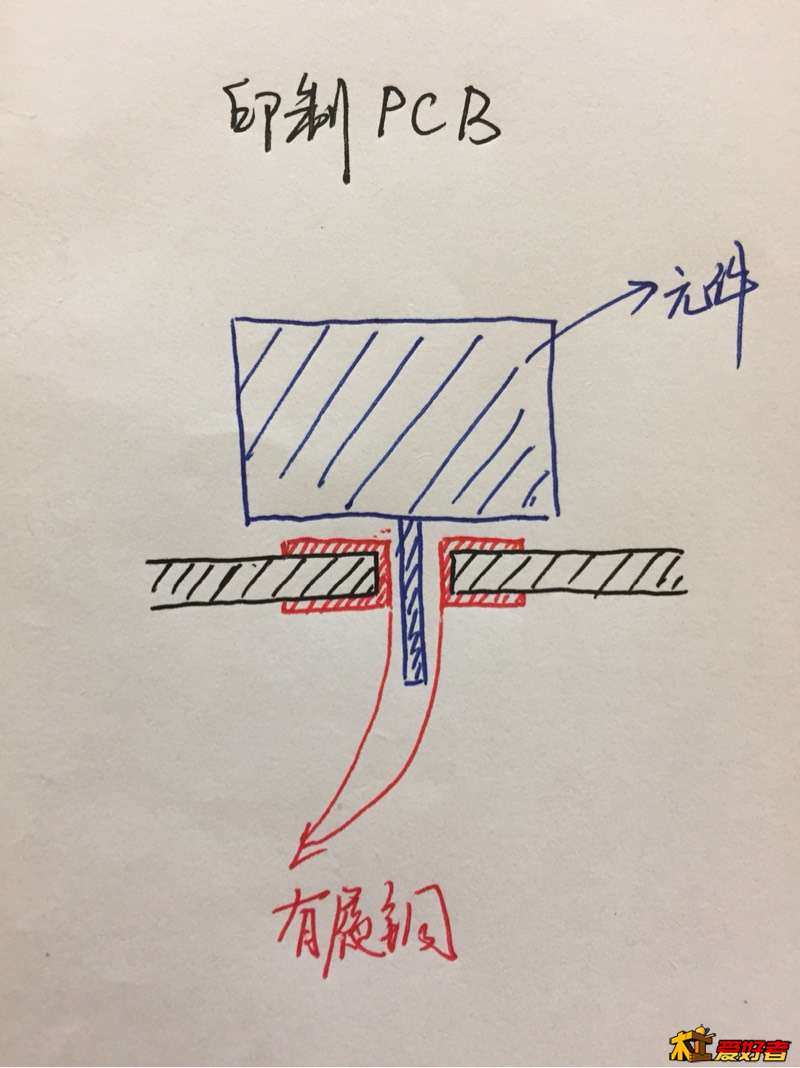

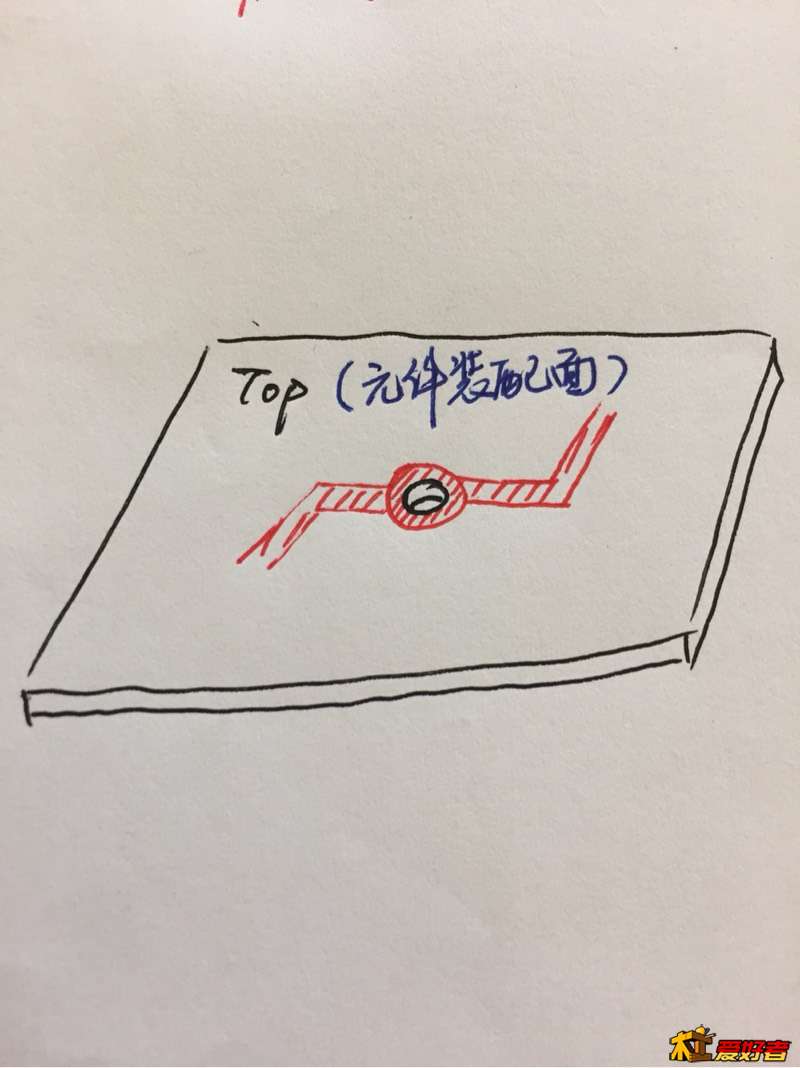

还有一个问题请教一下大家，就是关于孔的问题。我画了几个示意图，这是印制的PCB，由于通过了沉金工艺，孔的内部有覆铜，这样Top层和Bottom层和这个孔相连的线路通过孔内部的覆铜就连接在一起了，当元件脚焊接时能确保和Top层，Bottom层的连线连通。

jerrylong · 发表于 2017-4-1 10:04:43

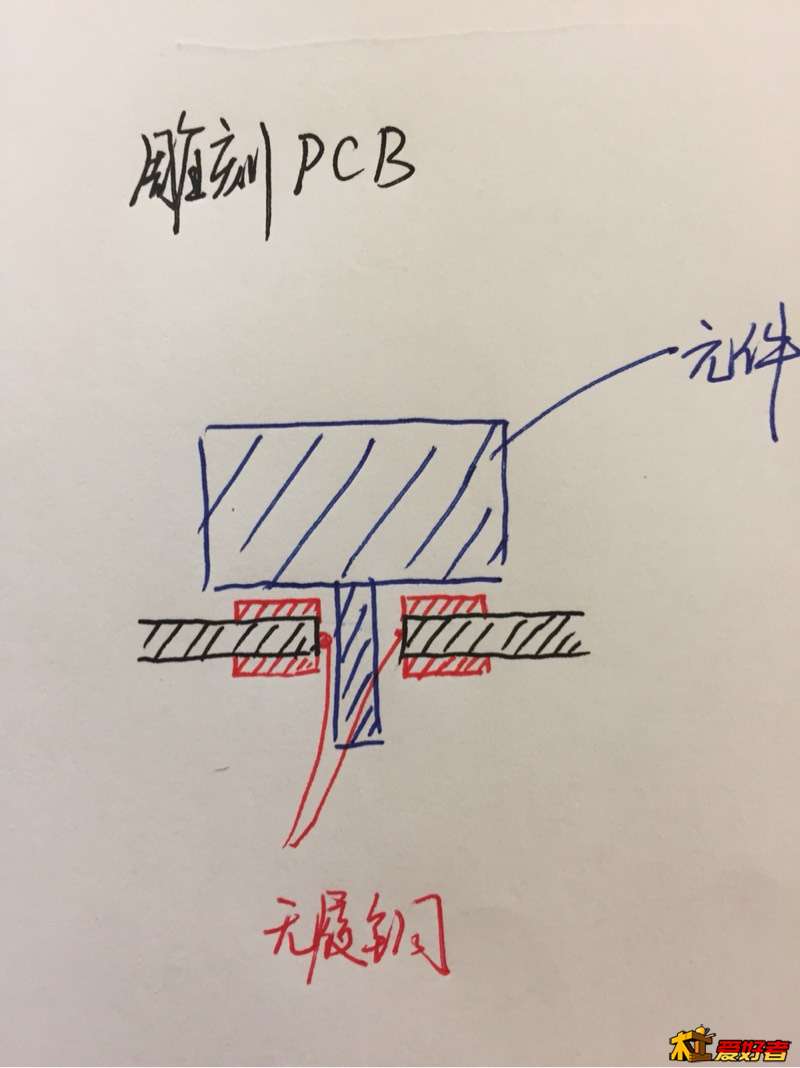

但雕刻的PCB，孔内部没有覆铜，这样元件焊接时只有元件脚的那层通过焊锡和Bottom层的连线连通，但Top层由于被元件本身挡住了，无法焊接，就不能保证元件脚和Top层的焊盘有效连接

jerrylong · 发表于 2017-4-1 10:05:12

大家有什么好的办法解决这个问题吗？

jackice · 发表于 2017-4-1 12:02:47

本帖最后由 jackice 于 2017-4-1 12:04 编辑

化学镀铜，x宝有，自己玩建议o欧电阻、元件脚

yjyygtgu · 发表于 2017-4-1 12:57:35

本帖最后由 yjyygtgu 于 2017-4-1 12:59 编辑

楼主用雕刻机做PBC要注意铣削方向是逆时针，顺时针会有毛刺，还有双面板过孔可以用过孔柳钉，也可以中间焊铜线，自己镀过孔成本太高。，想要中空又要有铜可以改成用小铜管。

jerrylong · 发表于 2017-4-1 13:23:57

yjyygtgu 发表于 2017-4-1 12:57 {5 U! N, M' a9 o
楼主用雕刻机做PBC要注意铣削方向是逆时针，顺时针会有毛刺，还有双面板过孔可以用过孔柳钉，也可以中间焊 ...

你是指主轴的旋转方向？还是走刀的方向？

jerrylong · 发表于 2017-4-14 01:12:39

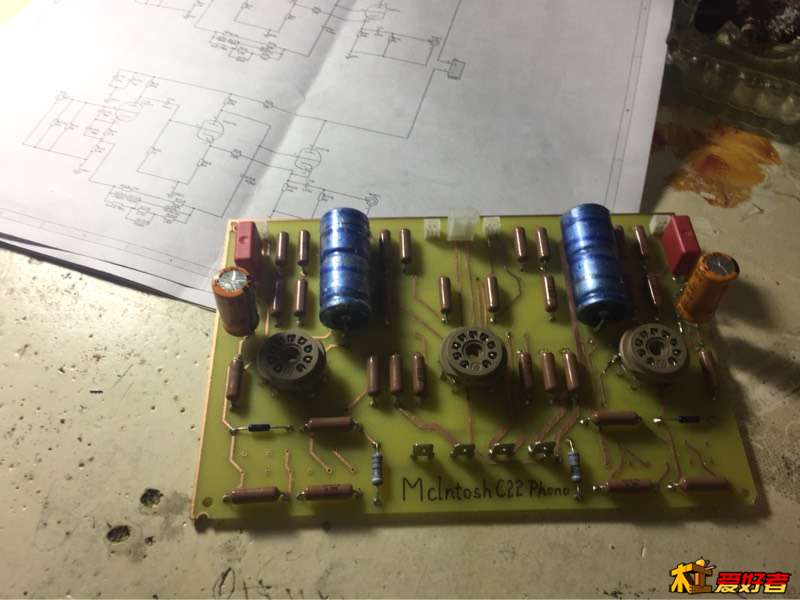

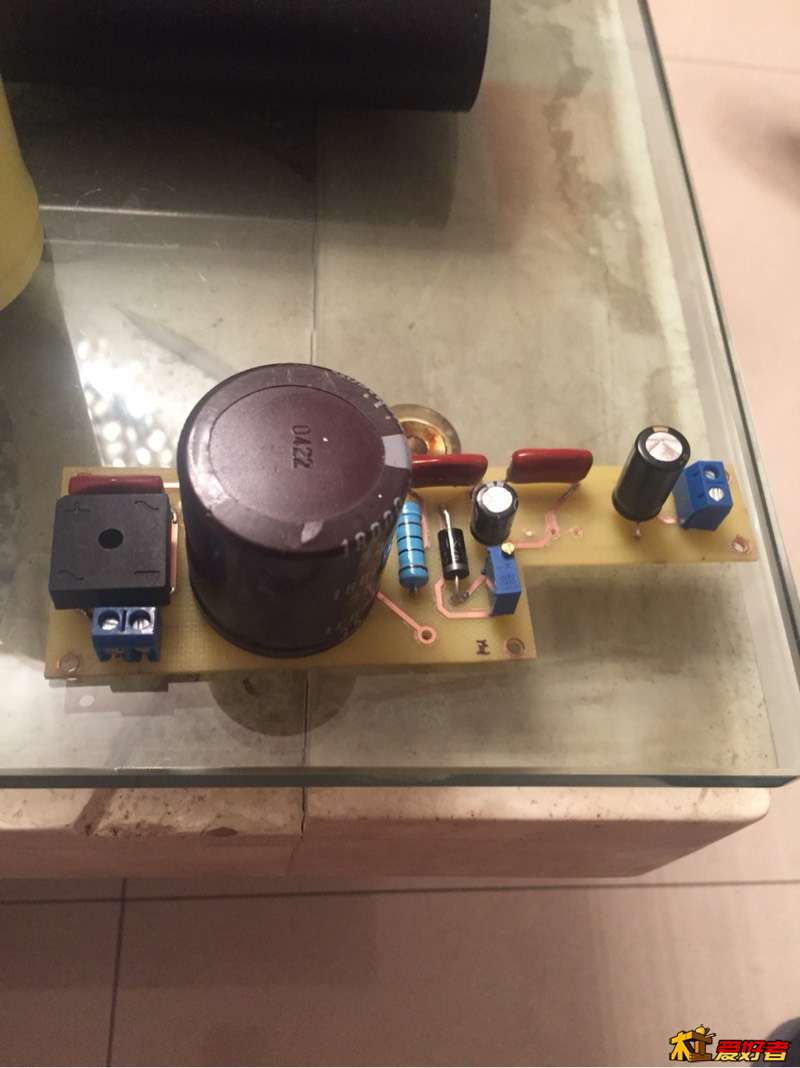

零件焊接块结束了，三块板子

njlinjie · 发表于 2017-4-28 22:54:49

maake 一下，很好

cmyyd · 发表于 2017-4-29 02:29:36

非常好的教程

yt188 · 发表于 2017-4-29 09:57:14

厉害。。。。。。。。。。。。。

jmshyhyc · 发表于 2017-6-13 16:25:58

我最近也在折腾雕电路板，遇到类似的问题，正在找解决办法，看到此贴受益匪浅，感谢楼主的无私分享！

jmshyhyc · 发表于 2017-6-13 16:43:55

台面换了电木需不需要再銑一次，我看你没有銑效果也不错的样子

scdyzxlt · 发表于 2017-6-27 21:38:15

楼主费心了，感谢楼主的无私分享！
