新买的4060机到了，第一个项目【雕刻PCB】

xiaomuyu · 发表于 2017-3-31 08:47:34

多谢分享，学习学习。

jerrylong · 发表于 2017-3-31 09:24:02

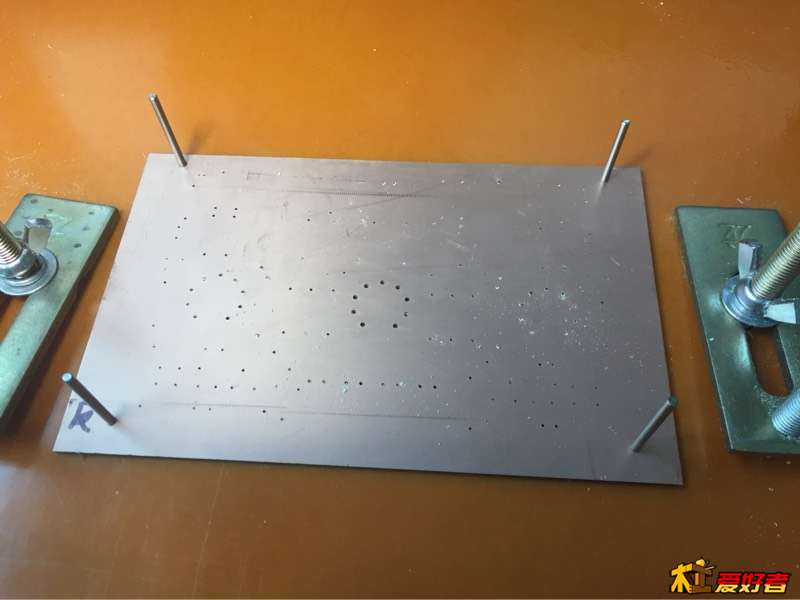

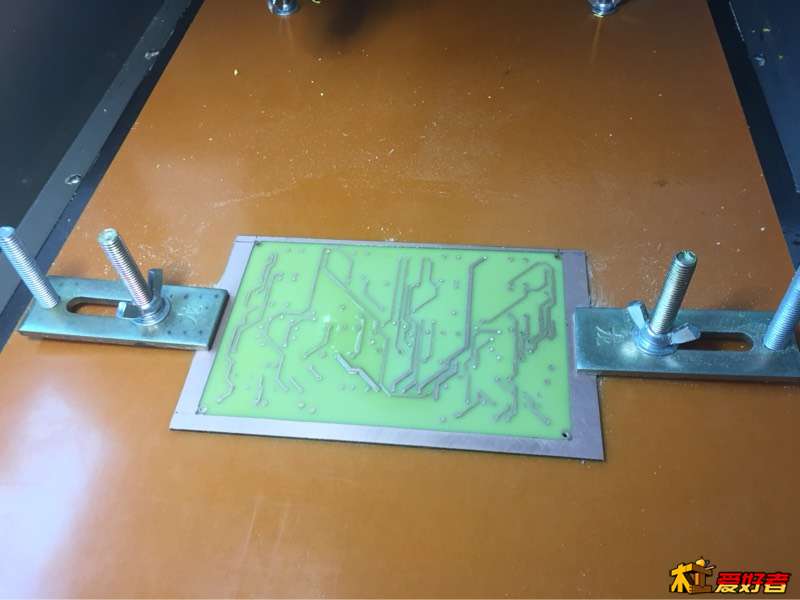

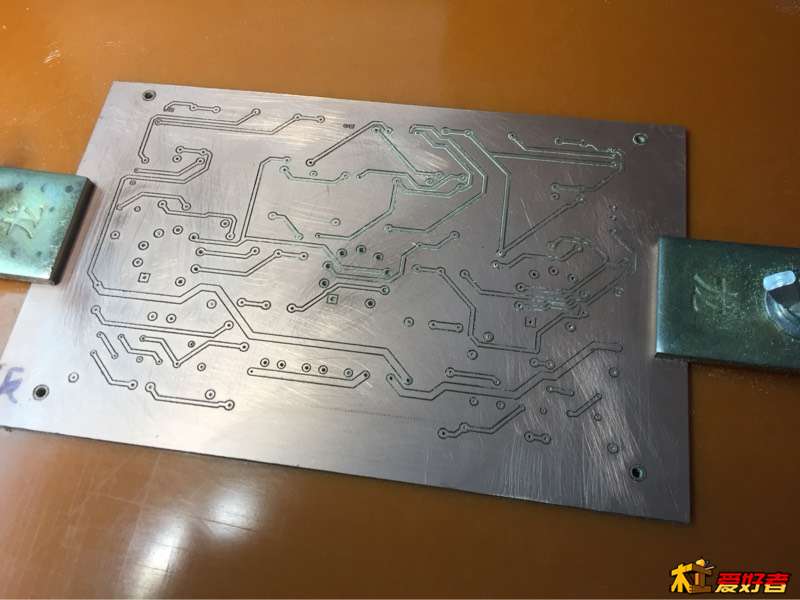

在积累了前面两块板子的经验后，开始了第三块板子唱放板的雕刻

jerrylong · 发表于 2017-3-31 09:26:58

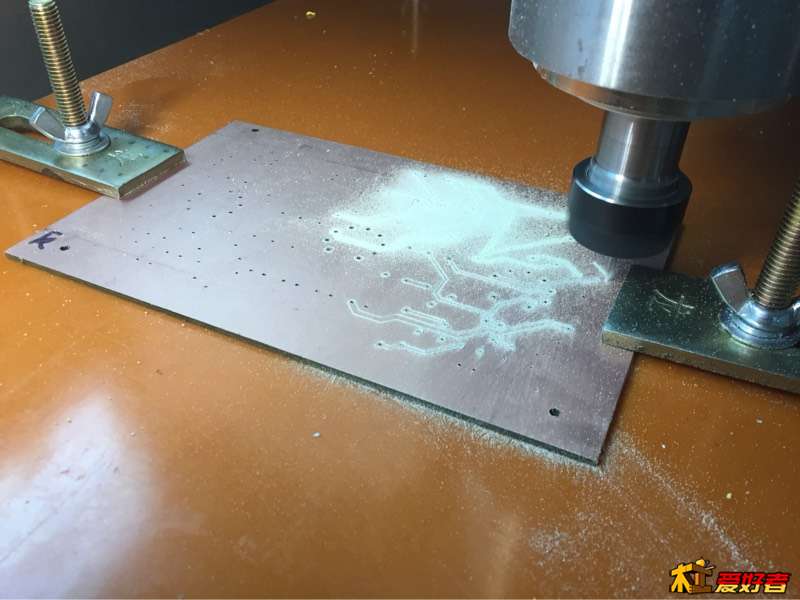

隔离刀路用3002尖刀，转速12000，给进率150，下切深度0.08，这样雕刻起来可以稳定的获得光滑的刀路了

jerrylong · 发表于 2017-3-31 09:28:17

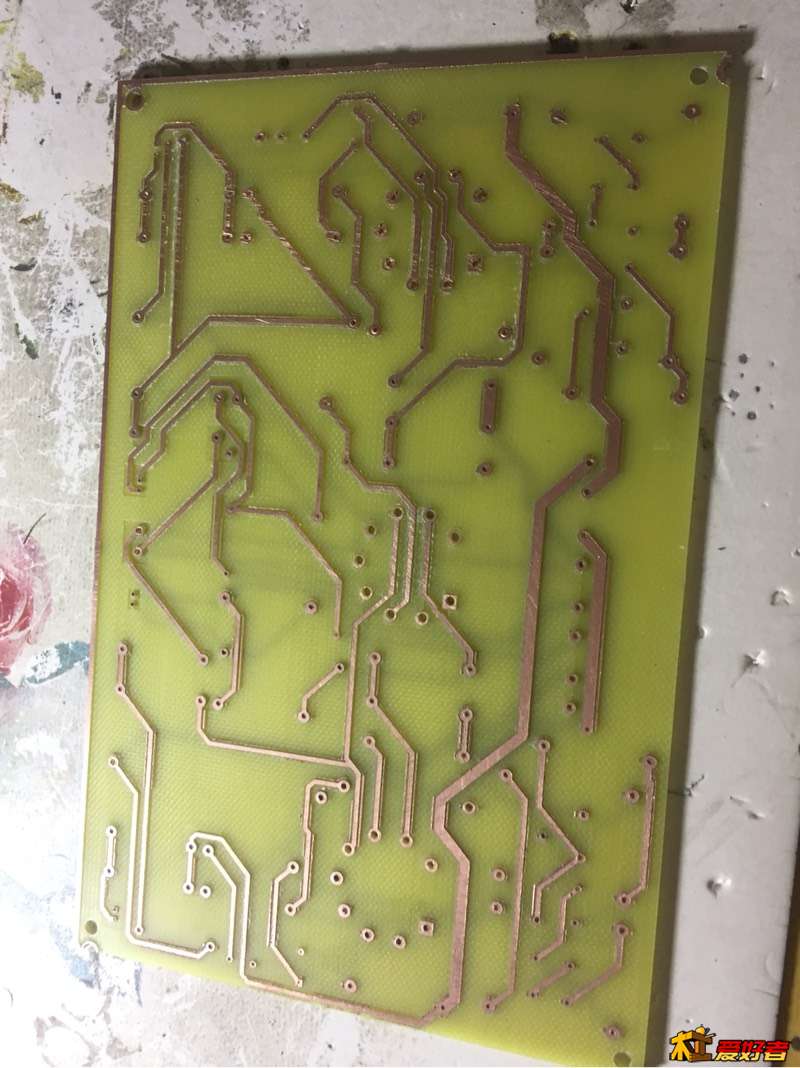

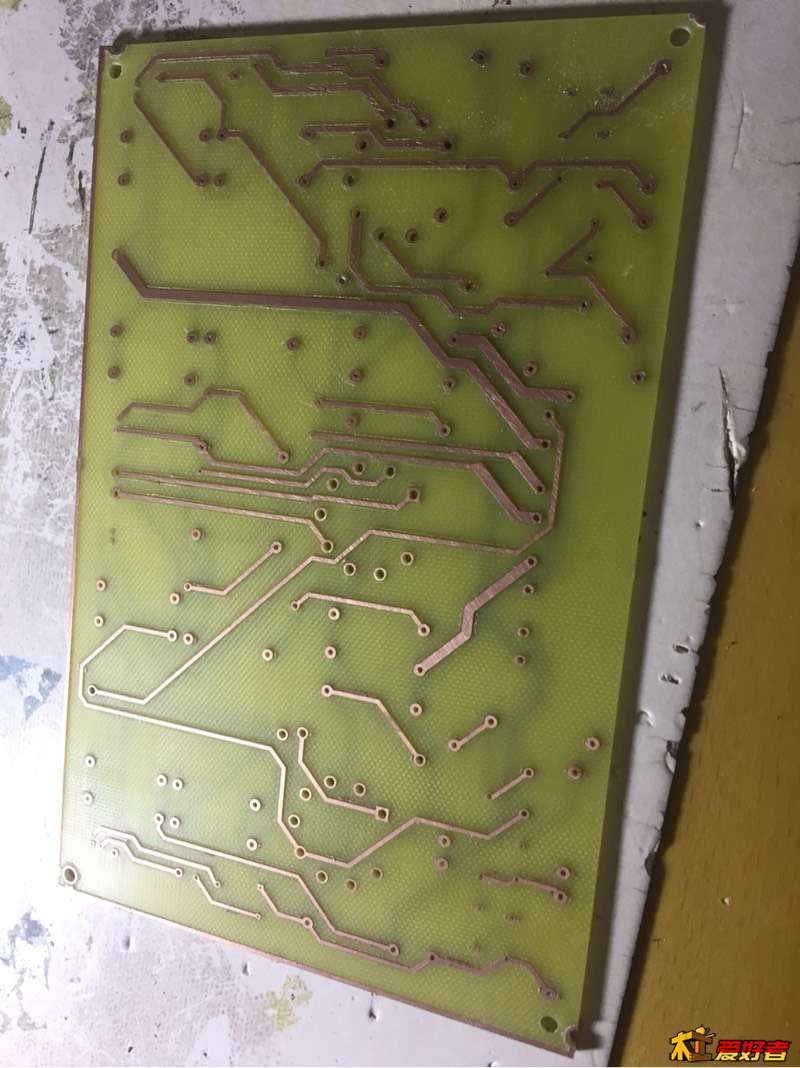

偶尔因板子平整度的影响，略有毛刺的地方用0号砂纸稍作打磨就可以

jackice · 发表于 2017-3-31 14:53:21

jerrylong 发表于 2017-3-31 09:28
1 p" v* w h+ l2 I0 C2 f, S偶尔因板子平整度的影响，略有毛刺的地方用0号砂纸稍作打磨就可以

有些地方还是过深了，主要是PCB不平，没对好刀

jackice · 发表于 2017-3-31 15:18:47

jerrylong 发表于 2017-3-31 09:26
6 x( f+ x& M$ _, Z隔离刀路用3002尖刀，转速12000，给进率150，下切深度0.08，这样雕刻起来可以稳定的获得光滑的刀路了

http://www.zuojiaju.com/thread-691979-1-1.html
你看下网友的进给，150太低了吧

jerrylong · 发表于 2017-3-31 15:57:38

jackice 发表于 2017-3-31 14:53 3 r( t" r* o. X8 _; p% Y
有些地方还是过深了，主要是PCB不平，没对好刀

你给我的那个PCB对刀的程序怎么用啊？

jackice · 发表于 2017-3-31 16:46:11

本帖最后由 jackice 于 2017-3-31 17:19 编辑

jerrylong 发表于 2017-3-31 15:57
5 Z9 \* M: M% Z, A你给我的那个PCB对刀的程序怎么用啊？

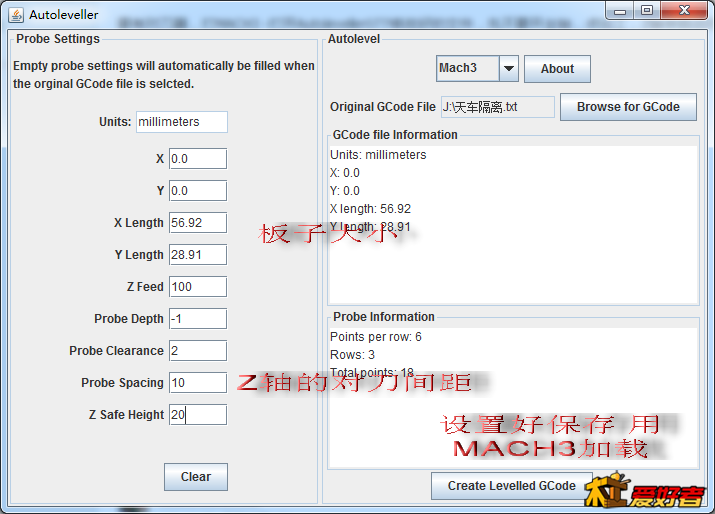

MACH3 加载修改后的文件，先测试对刀器，对刀器再与PCB板连接或接触好;，PCB板先不要雕刻和钻孔，回原点，（主轴装好没用的刀具）先不开主轴，点开始，对好刀之后，回原点换刀具对刀，再点开始雕刻

jerrylong · 发表于 2017-3-31 16:51:16

jackice 发表于 2017-3-31 16:46 6 ^2 I/ p l; W5 v; p! d q
MACH3 加载修改后的文件，先测试对刀器，对刀器再与PCB板连接或接触好;回原点，点开始就行了
) {: t0 V9 a3 ?# BPCB ...

太谢谢了，我今晚就试试

jackice · 发表于 2017-3-31 16:59:32

jerrylong 发表于 2017-3-31 16:51
1 U; e% W# |" w- f! A! ~& C8 n太谢谢了，我今晚就试试

你试下，我用过还行。好用的回下

jerrylong · 发表于 2017-4-1 00:08:14

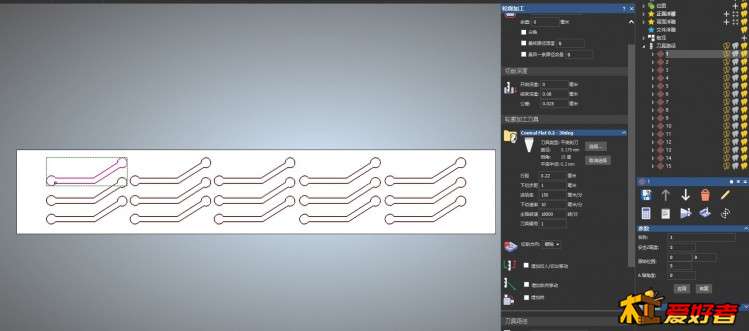

明天准备测试一下使用不同的给进率F和不同的主轴钻速看看雕刻的效果
测试条件：
1、用3002的尖刀
2、雕刻深度0.08mm

按主轴速度，分两组
第一组：S18000；F从150开始到1000，共10条刀路
第二组：S20000；F从600开始到1000，共5条刀路

jerrylong · 发表于 2017-4-1 00:12:56

jackice 发表于 2017-3-31 16:59" U0 ?/ O& F- C- m z0 w
你试下，我用过还行。好用的回下

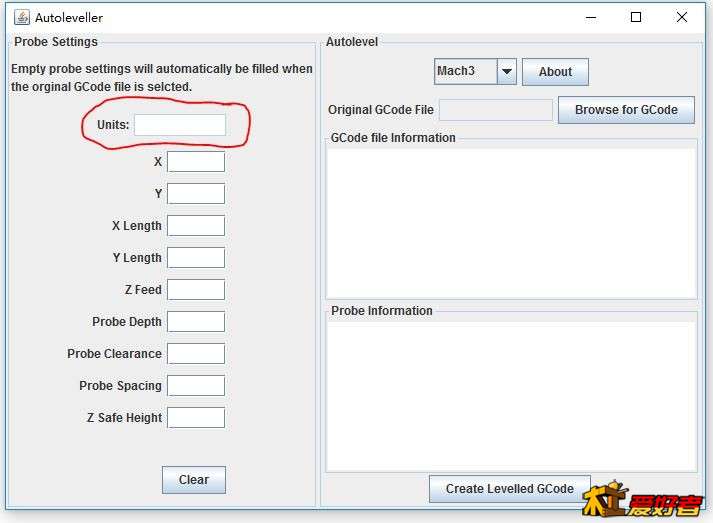

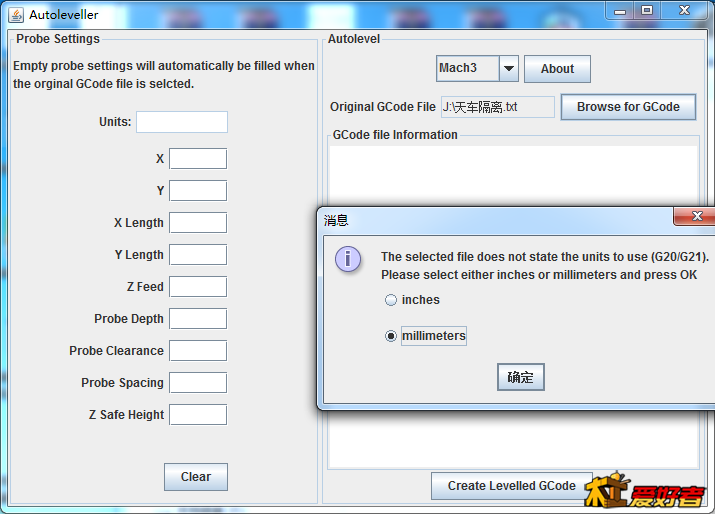

试了一下，但这个选择单位的框，选不了，JAVA我也装了，我用的Win10（64位）

jackice · 发表于 2017-4-1 00:58:17

jerrylong 发表于 2017-4-1 00:12
F9 M/ P2 I1 _8 j& o试了一下，但这个选择单位的框，选不了，JAVA我也装了，我用的Win10（64位）

加载文件才有得选择

jerrylong · 发表于 2017-4-1 01:16:27

jackice 发表于 2017-4-1 00:58 0 G4 [& T6 m s1 R! @
加载文件才有得选择

好的

jerrylong · 发表于 2017-4-1 01:17:44

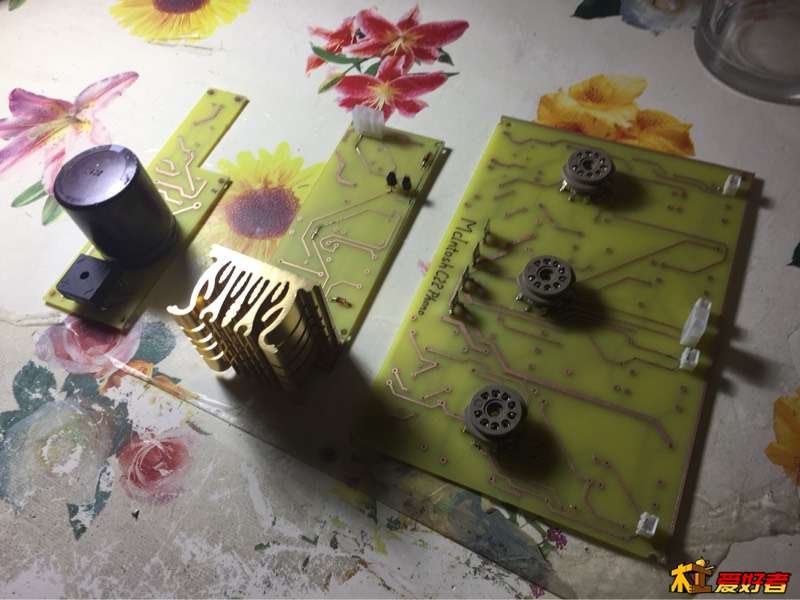

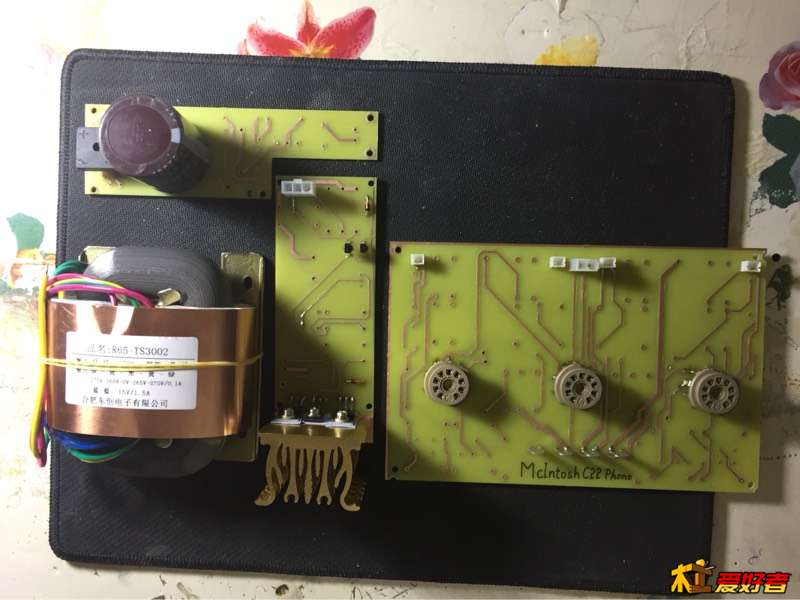

三块板子都雕刻完了，焊了一部分零件上去了
