新买的4060机到了，第一个项目【雕刻PCB】

jerrylong · 发表于 2017-3-4 15:48:24

新买的4060雕刻机到了
我的4060全钢机子到了 http://app.zuojiaju.com/mobcent/app/web/index.php?r=webapp/share&tid=689757&forumKey=LzpSMs397yn7ehAL2p

第一次用雕刻机，用来完成一个PCB制作的项目

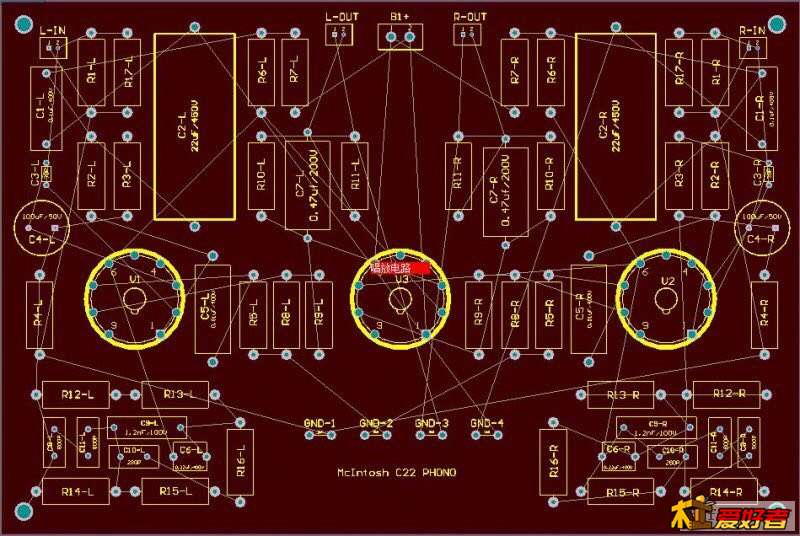

这是板子元件排布图

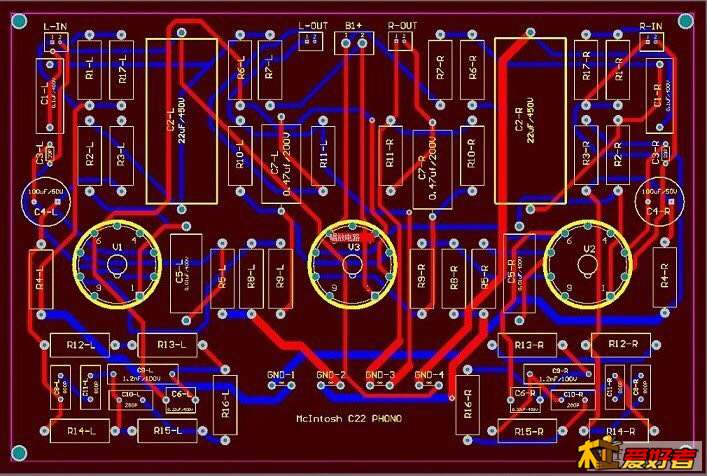

这是布线图

jerrylong · 发表于 2017-3-4 15:49:34

准备用CopperCam完成刀路，输出到Mach3（USB）实现雕刻

jerrylong · 发表于 2017-3-4 15:50:32

记录过程有点啰嗦，就当制作的记录，以后可以方便查看

lilove123 · 发表于 2017-3-4 16:30:31

电子管三管？

三十三天 · 发表于 2017-3-4 16:59:23

电路板，这个不错。

jerrylong · 发表于 2017-3-4 17:25:30

这里有两个问题请教一下大家：
1，这块板子在排线的过程中，设置了线的最小间距为0.8mm，这样的话削铣刀最多就不能超过0.8mm吧？
2，这块板子各种孔从0.5～1.7共有7种类型的孔，在Coppercam中可以选择多把钻孔刀具，生成的G代码运行时，如何解决“加工完一种孔，然后换刀，再加工另一种孔”的问题

runrun · 发表于 2017-3-4 17:56:05

做胆机?

80搞事棒 · 发表于 2017-3-4 19:31:15

jerrylong 发表于 2017-3-4 17:25
这里有两个问题请教一下大家：
1，这块板子在排线的过程中，设置了线的最小间距为0.8mm，这样的话削铣刀最 ...

分段运行，要不然用最小的刀

友文.兄弟门业 · 发表于 2017-3-4 19:32:59

这是胆机前级么？布线还不错，基本上是手工跟了一遍了。C4-R的引脚过空觉得有点小了。还要放几个过孔在特殊的位置，做为对刀的坐标点，雕刻第二面的时候才方便对刀。最后就是四个角倒圆，基本完美了

leeleo · 发表于 2017-3-4 21:24:23

友情提示：PCB 记得先打孔后走路

jerrylong · 发表于 2017-3-4 23:50:07

友文.兄弟门业发表于 2017-3-4 19:32
这是胆机前级么？布线还不错，基本上是手工跟了一遍了。C4-R的引脚过空觉得有点小了。还要放几个过孔在特殊 ...

谢谢指导，第一次用雕刻机，边学习边做，慢慢积累经验

jerrylong · 发表于 2017-3-5 00:07:16

一、在AD9中生成CAM文件

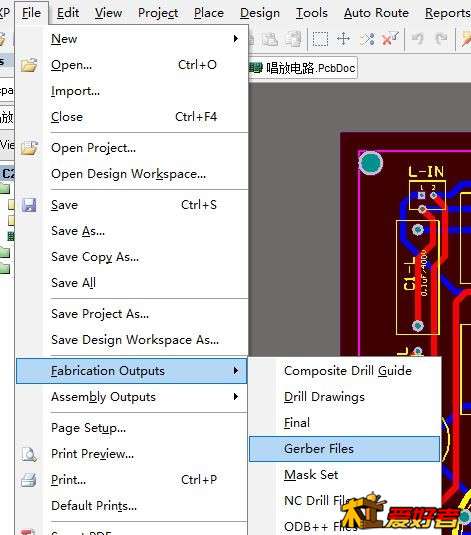

1、在项目中打开排好版的PCB文件，然后选择Gerber文件

jerrylong · 发表于 2017-3-5 00:14:39

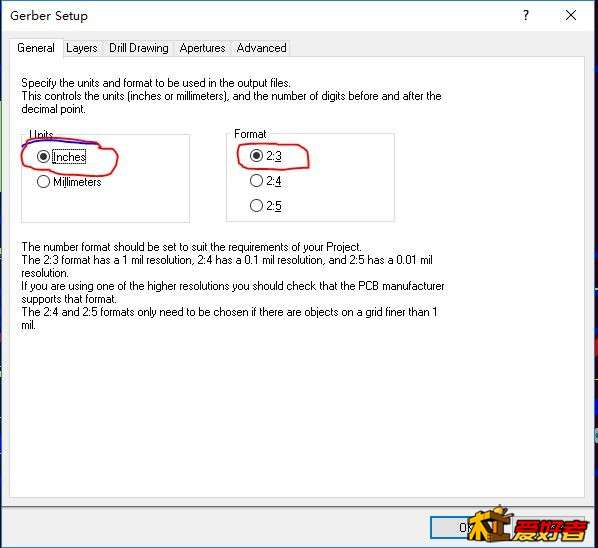

输出设置对话框的General页面中要按这样设置，特别要注意这个比例2:3，我试过用公制单位，但后面导入CopperCam后乱七八糟的

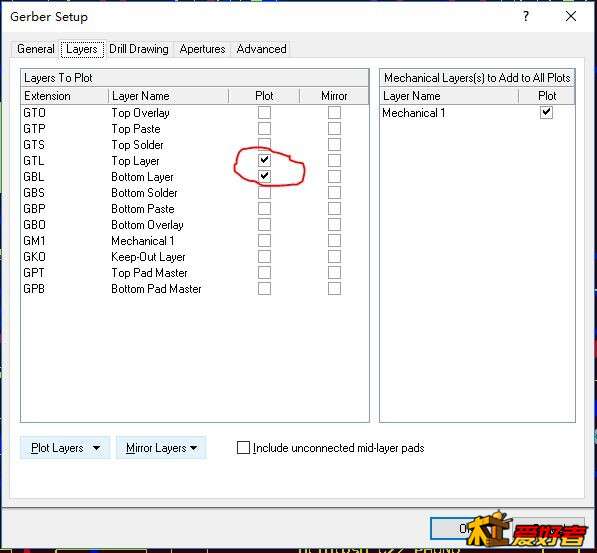

Layer页面选择需要输出的层，我选择了Top、Bottom

jerrylong · 发表于 2017-3-5 00:16:28

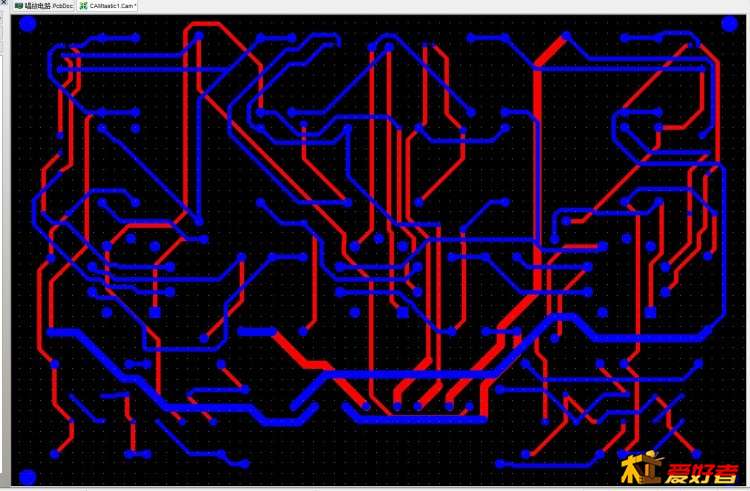

然后生成了CAM文件

jerrylong · 发表于 2017-3-5 00:23:32

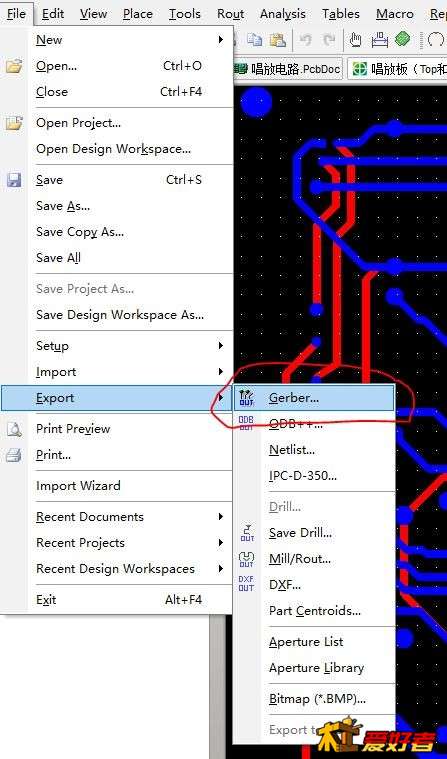

然后输出Gerbera格式的文件

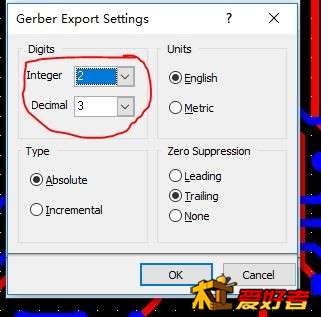

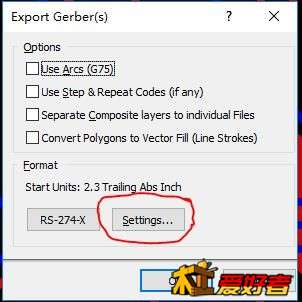

将前面生成CAM过程中设置的那个比例“2：3”填到这里

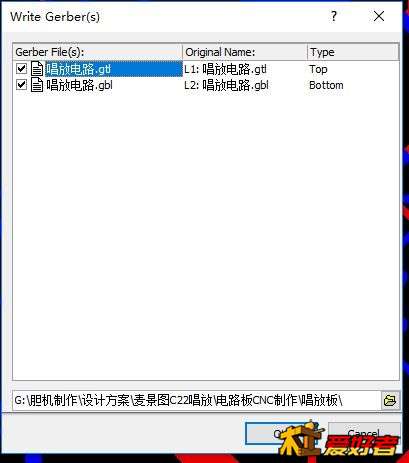

勾选要输出的文件（有两个文件分别对应Top层和Bottom层）
