新买的4060机到了，第一个项目【雕刻PCB】

jerrylong

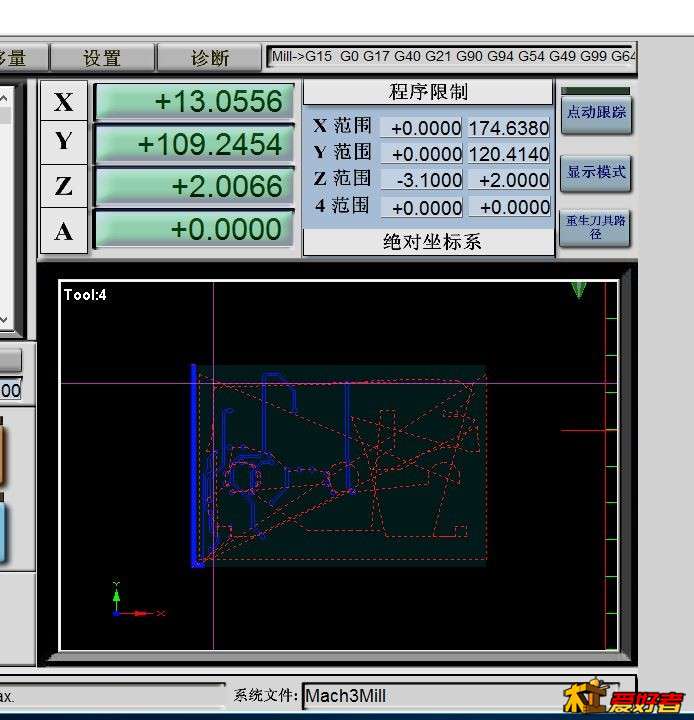

可以看到，在Mach3里也是一样，雕刻刀路和铣削刀路都不完整，这样不会是仿真软件的问题，应该是CopperCam输出的问题，坐等各位高手帮忙看看是什么问题？
5 v2 X, ~/ S* f* |
/ s' [8 e6 h* A! z

jerrylong

继续求解答，我试了单独出铣销刀路，还是一样，只出了一部分
/ u* n& _$ m2 P# d  G/ `

ma286hp386

厉害
2 R1 N  [, k* p% d2 {- @+ q& p

jerrylong

经过一天的摸索终于找到问题了，打死我也想不到是非破解版的问题，我甚至翻墙到官方网站上看才发现，非注册版只能出25条刀路，最后找到了一个破解版的就没有限制了，成功了，明天可以上机了
; z% f: b1 c3 a6 b6 u- B

xiaomuyu

多谢分享。

jerrylong

现在重新装了一个破解无限制版的

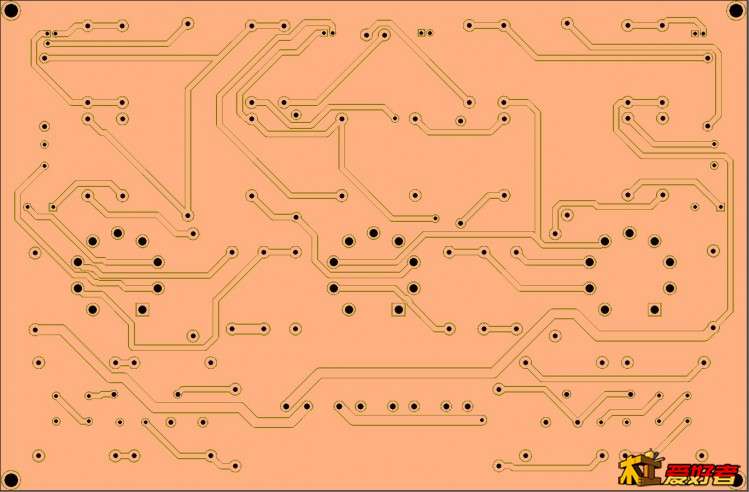

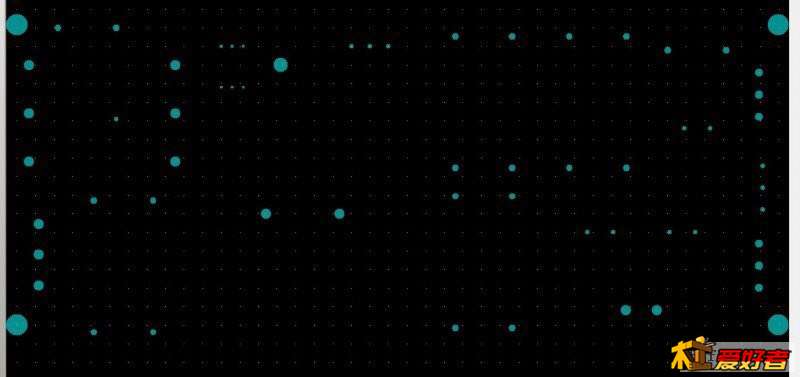

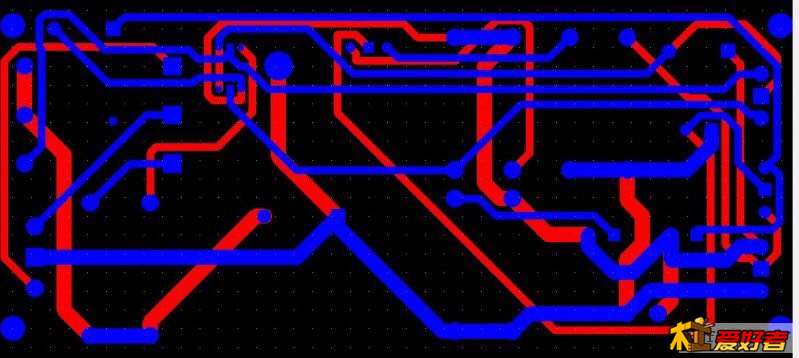

Top层隔离情况

0 _" z  Y3 T, U! c7 w3 Q

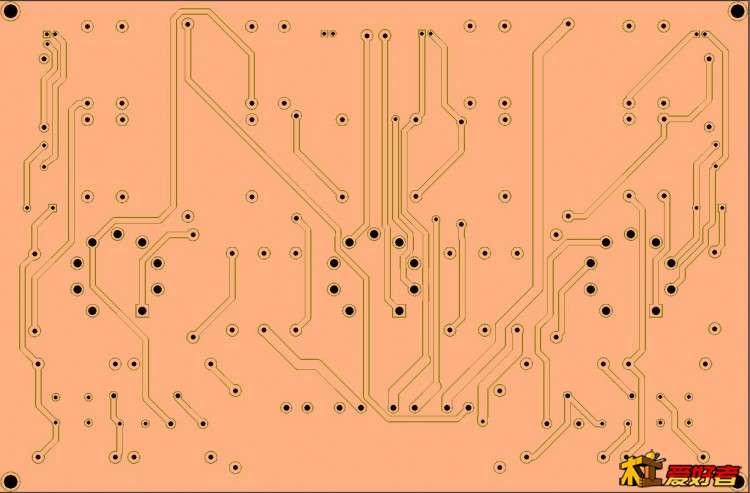

Bottom层隔离情况

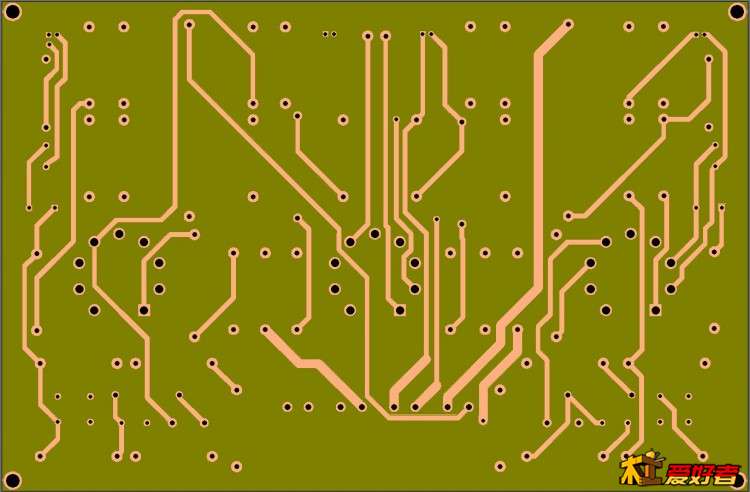

Top层铣削情况

- Y4 l' |# i) m
Bottom层铣削情况

jerrylong

现在导入Mach3看看
- h6 @! g  T- Y  g# }7 STop层隔离

Top层铣削

% U3 _, s3 M$ S. Y, \2 L' k! nBottom层隔离
' S0 ^0 E5 ^* D

Bottom层铣削
, o$ B+ ~. y! T
( c9 Q& n) E  F! d- ~2 U( ]( Y

jerrylong

好了，没问题了，下面可以实际上机了。

痴情意外

期待图片

one486

one486

jerrylong

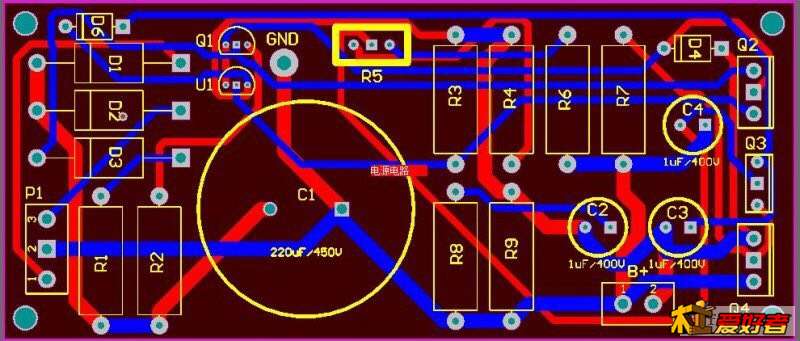

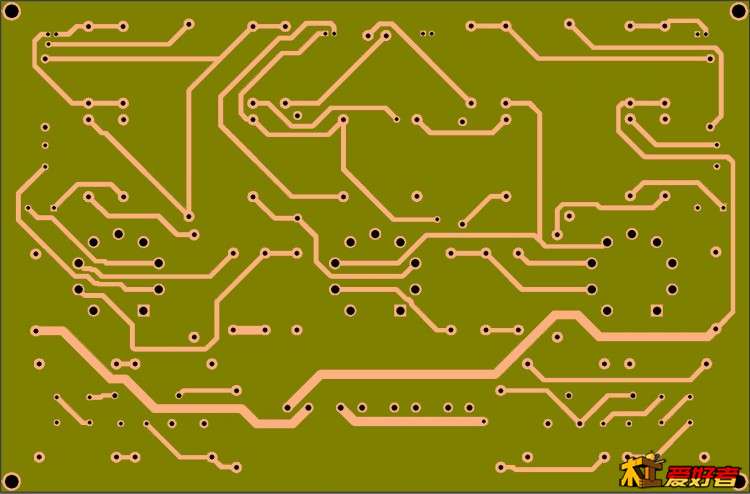

电源电路板也排好了
5 O, ~  z5 D/ z7 z


2 G9 z0 }; }9 x3 I3 ~. P

jerrylong

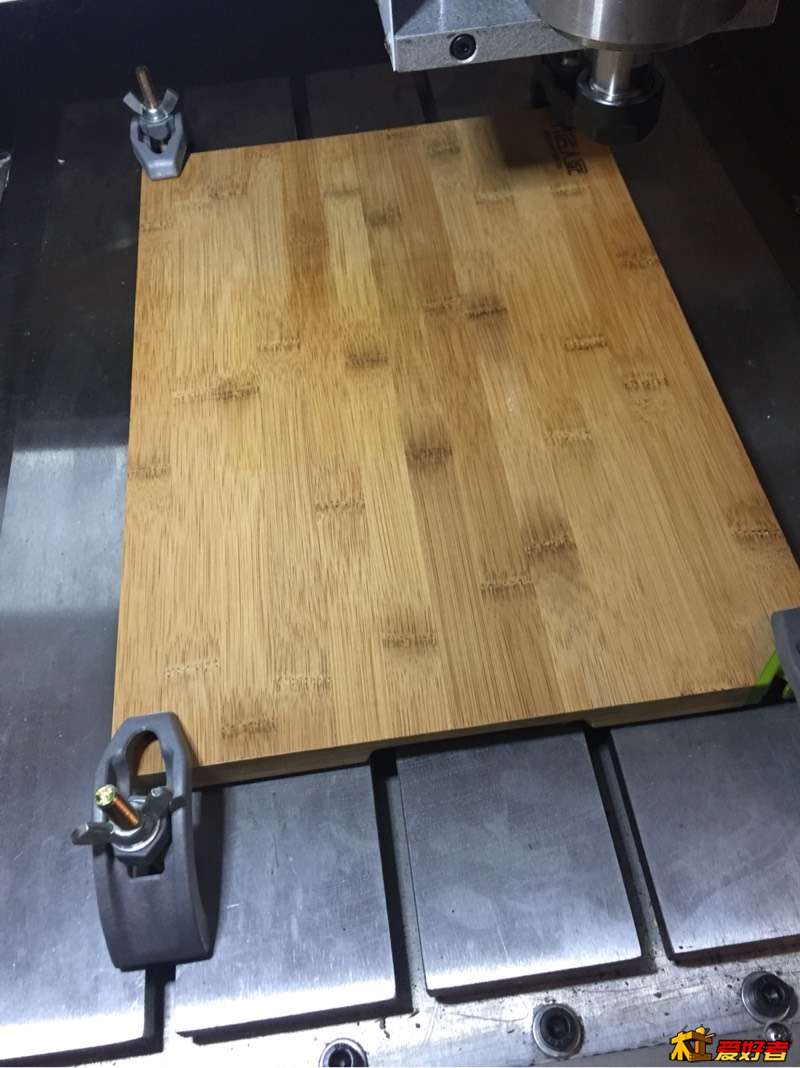

今晚开始尝试雕刻了，垫板想了半天没找到合适的，突然看到这块菜板，尺寸刚好合适

jerrylong

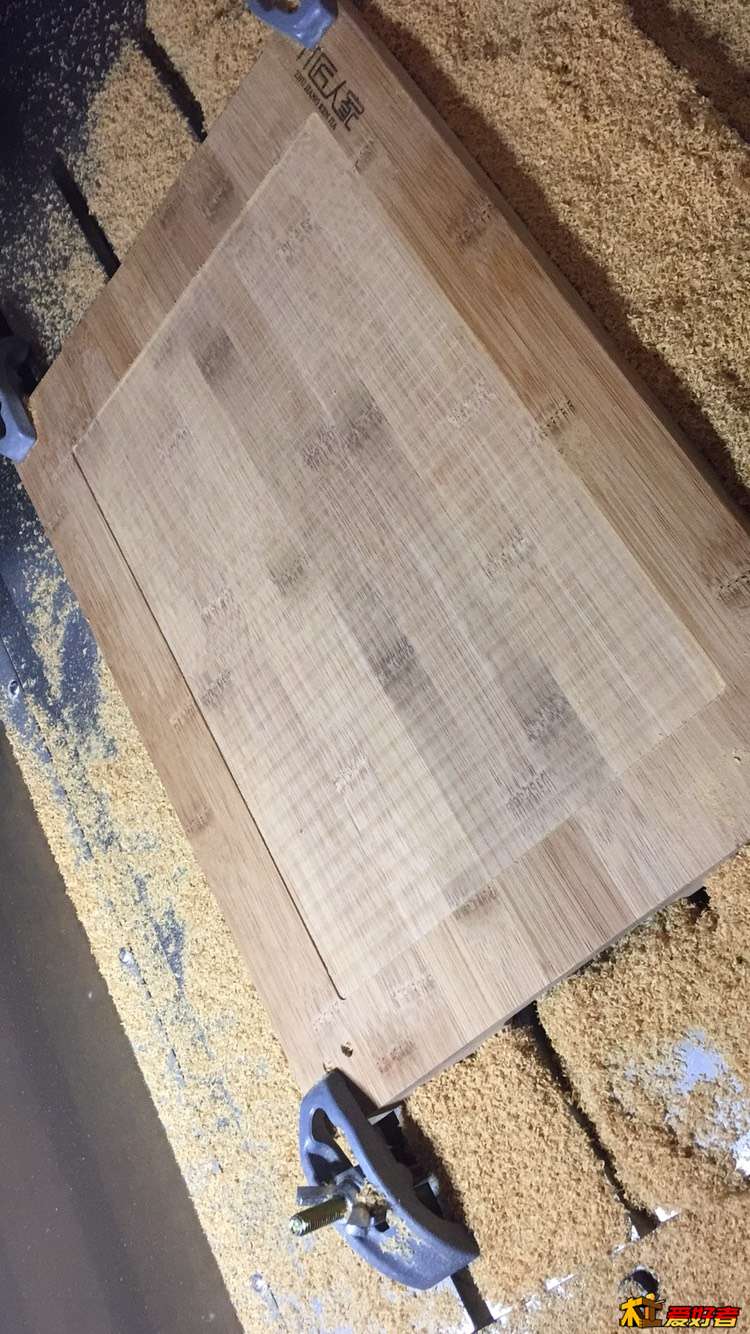

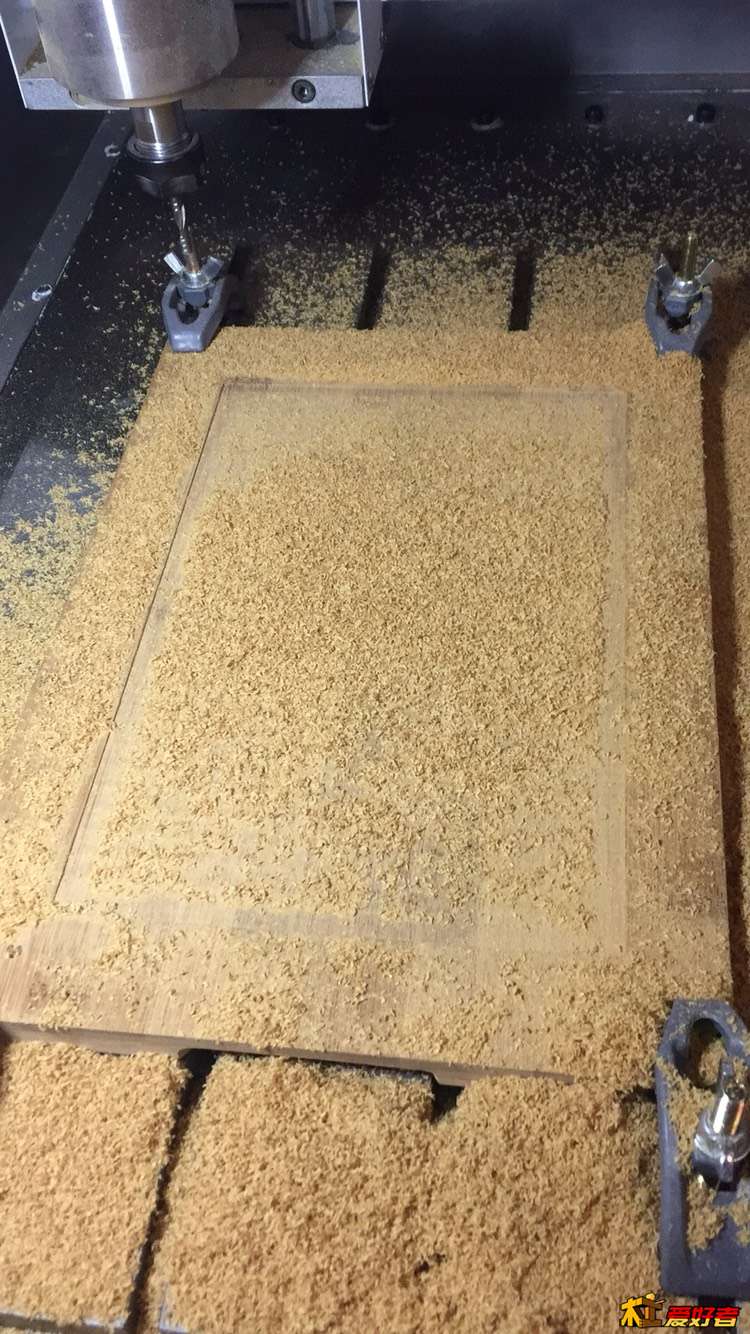

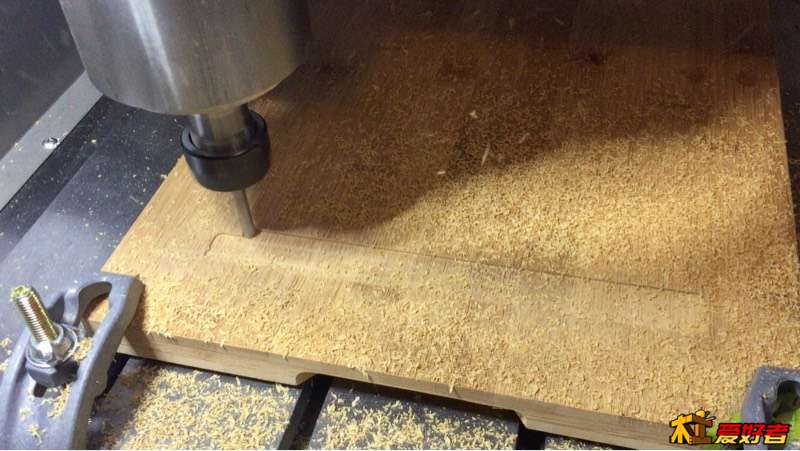

用6mm的单刃平底铣刀铣出一个1mm的平面
2 E6 q. }$ v$ q8 s, X+ C8 J1 t
* T3 H: c4 F  Y# n  U
) ?$ U# t* U! ^# m! d
. X1 O. m+ l4 }9 d" Y7 n- g! {# _

jerrylong

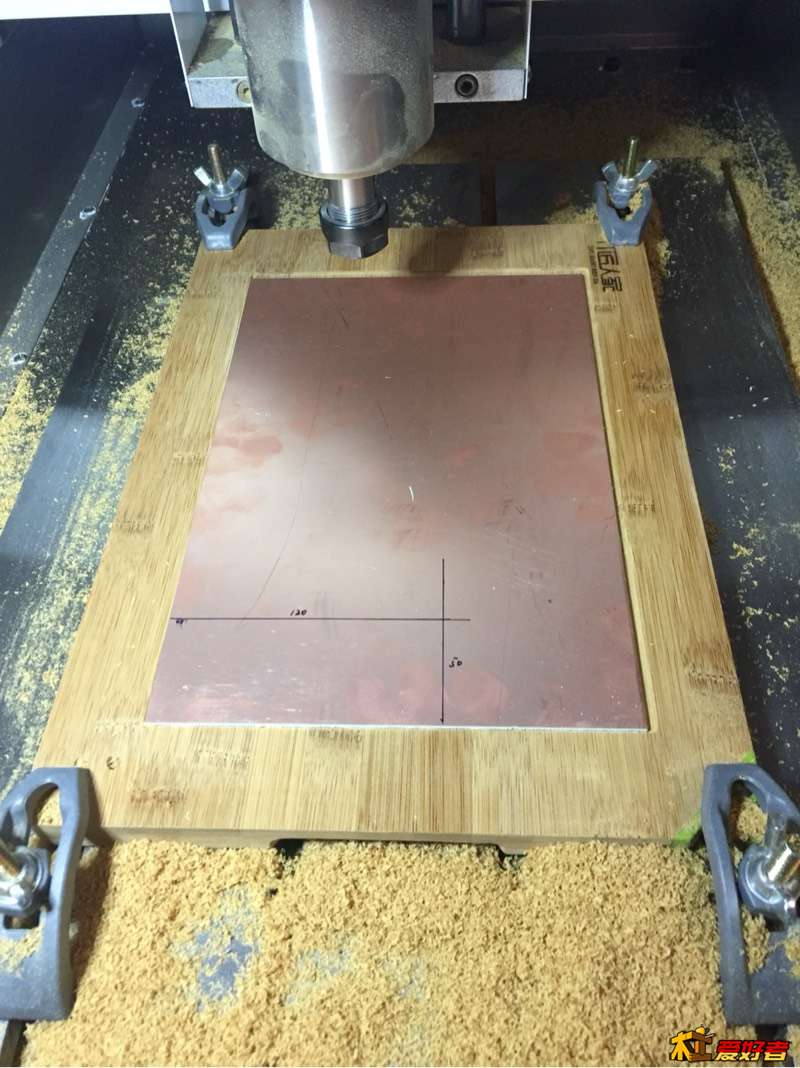

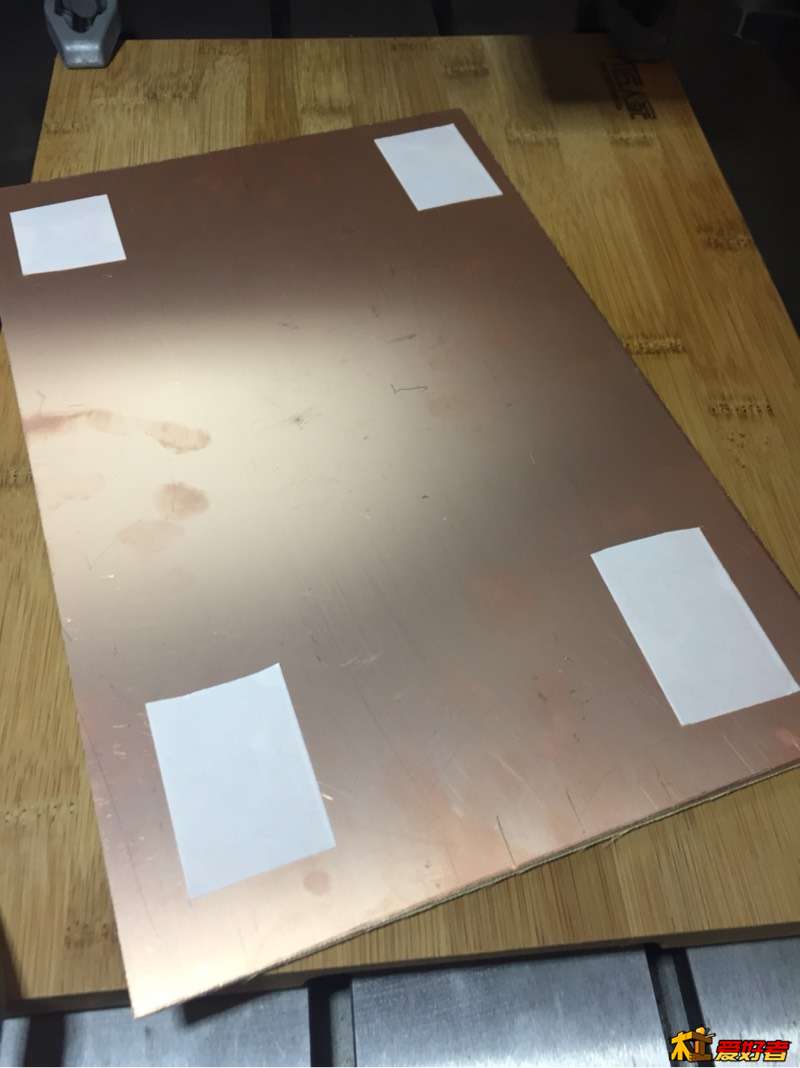

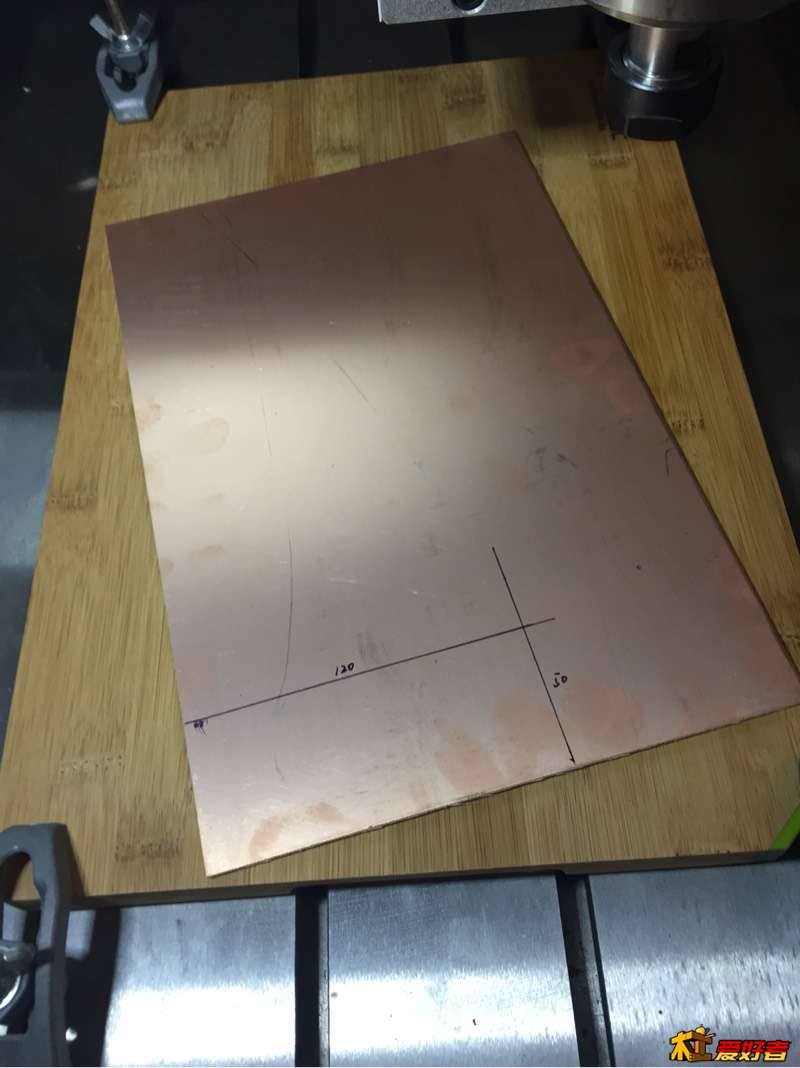

然后将敷铜板用双面胶固定
