新买的4060机到了，第一个项目【雕刻PCB】

jerrylong · 发表于 2017-3-9 01:35:06

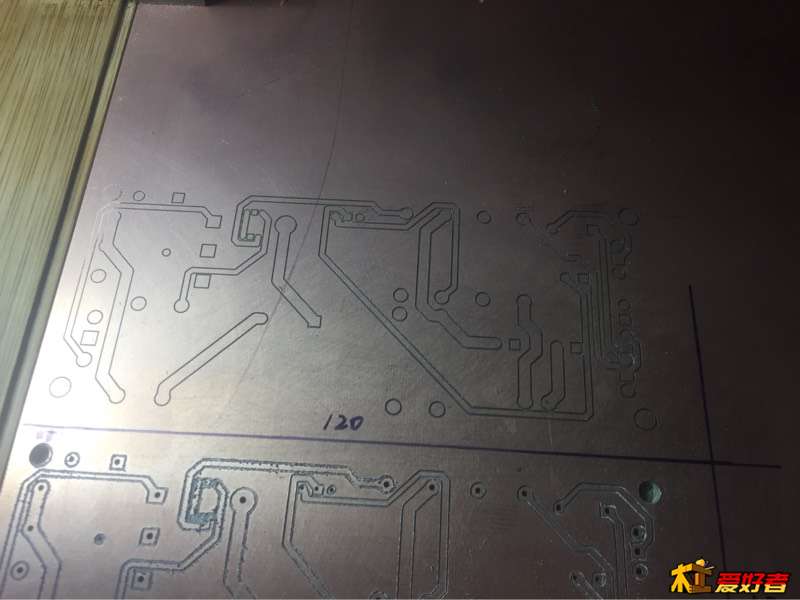

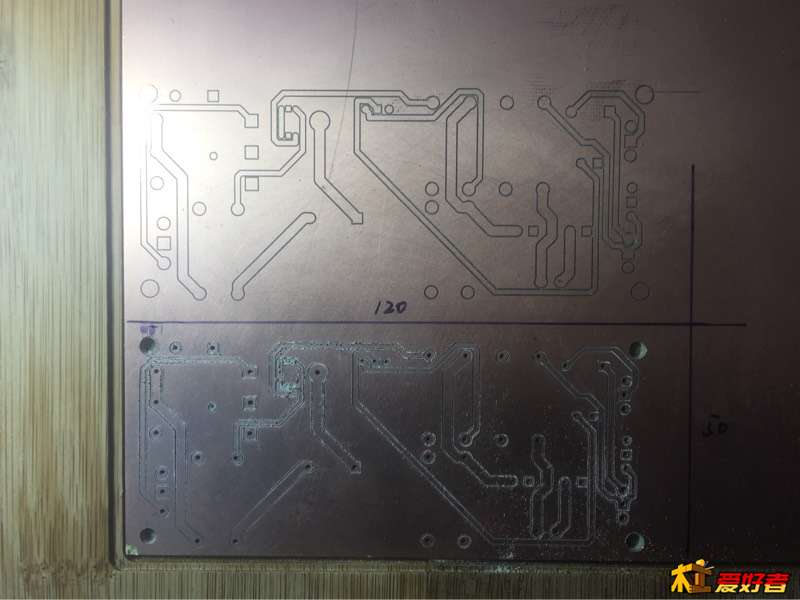

试着走了一遍隔离刀路，用的30° 0.2的尖刀走，但效果不理想，左下角覆铜层没有雕透，有的地方线距小，走隔离刀路时把旁边的覆铜带起来了

jerrylong · 发表于 2017-3-9 01:41:05

仔细想了原因，有两个：
1，铣完平面后，左下角的夹具感觉夹得不紧，就又拧紧了些，估计这样就把垫的木板压低了，导致这个位置没有雕透
2，双面胶对覆铜板的固定效果不好，在雕刻的过程中已看到覆铜板有明显的晃动

jerrylong · 发表于 2017-3-9 01:42:48

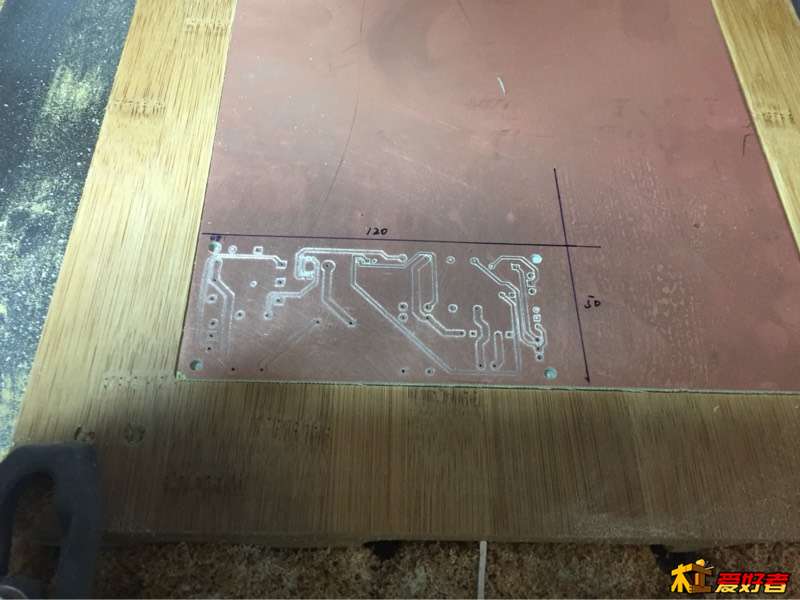

所以考虑在垫板上再增加一组夹具，确保覆铜板的稳定。

jerrylong · 发表于 2017-3-9 01:47:00

另外，铣出平面后，固定垫板的夹具不再作调整，这样保证不会因为夹具夹力的不同而导致铣出的平面变形，之所以变形是因为这块菜板有四个小的胶脚钉，应该把脚钉去掉

jerrylong · 发表于 2017-3-9 01:49:50

对雕刻机来说，我就是一小白，边做边学习，慢慢积累经验的过程也是种乐趣，用论坛的一句名言来说“人一生应该有一项不以此为生的爱好”，改了一下，因为对我来说这不是工作

jerrylong · 发表于 2017-3-9 01:55:37

另外有个问题请教一下，走过的地方感觉边缘有些毛草，是进给率快了吗？还是步距大了？进给率和步距有何区别？从字面意思来看都是刀走的快慢，细的区别在哪？

903005851 · 发表于 2017-3-9 04:40:48

学习了

jerrylong · 发表于 2017-3-9 09:13:04

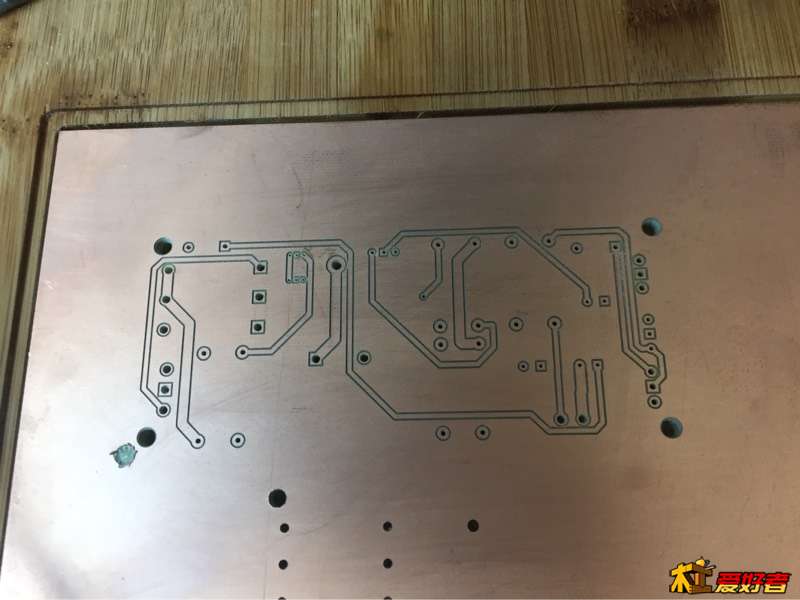

加了夹具后，用原参数又雕了又一遍，现在刀路切割很整齐了，看来上次切割边缘毛草的问题是板子晃动引起的

yuxueyou · 发表于 2017-3-9 09:43:21

电子管的功放不错~！

jerrylong · 发表于 2017-3-10 09:33:52

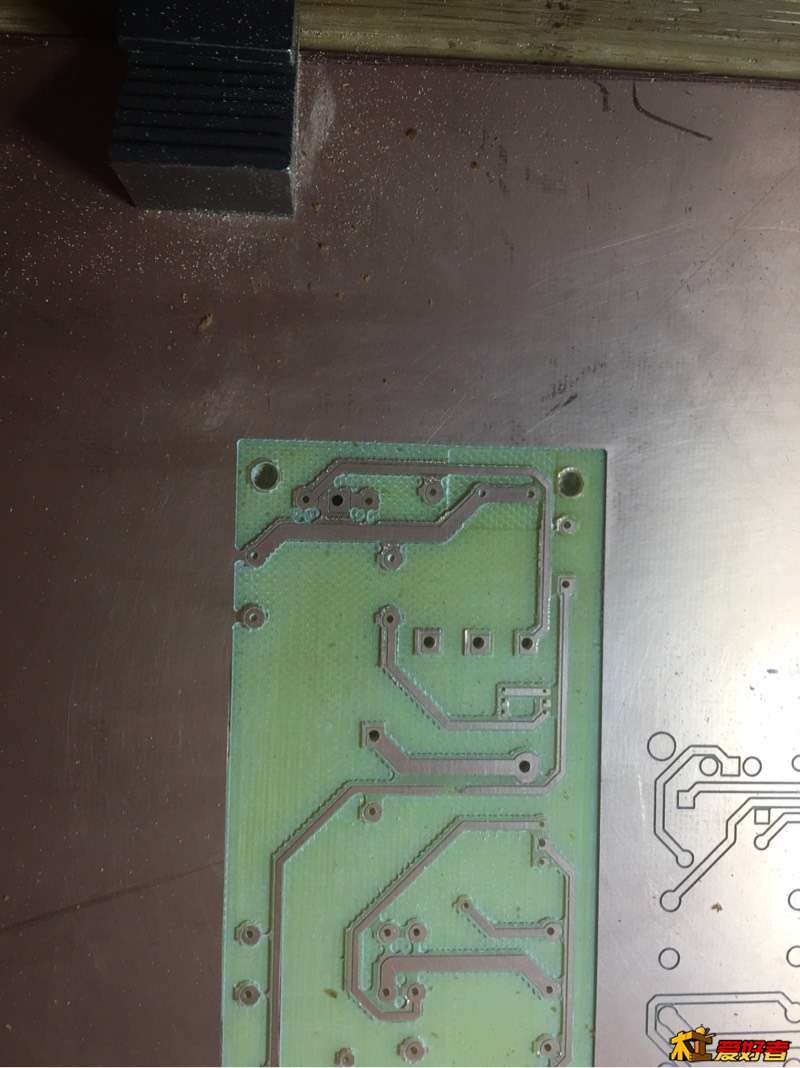

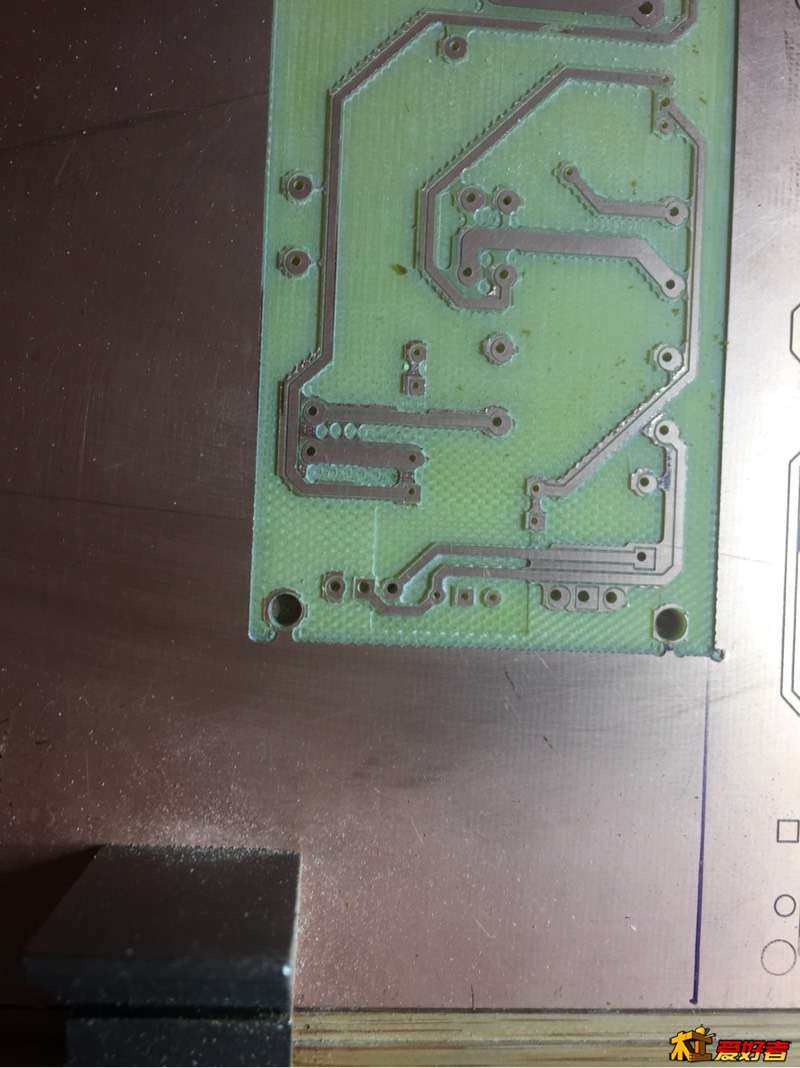

现在钻孔和隔离刀路都没问题了，尝试了铣销刀路，还没有掌握用刀的方法，用最小的刀，整个板子铣削完太费时间，用大的刀有的地方又铣不到。有什么平衡两者的办法？类似像大家雕牌子时开粗和精雕？

清雅小驻 · 发表于 2017-3-10 23:38:32

到现在还不大明白电路板的原理为什么还需要雕刻

jerrylong · 发表于 2017-3-11 00:14:13

清雅小驻发表于 2017-3-10 23:38
到现在还不大明白电路板的原理为什么还需要雕刻

原来是一整块的敷铜层，通过雕刻形成了线路，接上元件后就组成了电路

jerrylong · 发表于 2017-3-11 00:15:53

今天钻孔的时候，学会了对刀块的使用，再也不用瞪着眼睛去看了

wj760720 · 发表于 2017-3-12 18:56:38

不错不错

清雅小驻 · 发表于 2017-3-13 01:17:40

jerrylong 发表于 2017-3-11 00:14
原来是一整块的敷铜层，通过雕刻形成了线路，接上元件后就组成了电路

和想象中的差不多谢谢你啦学习啦
