新买的4060机到了，第一个项目【雕刻PCB】

jerrylong · 发表于 2017-3-15 01:41:01

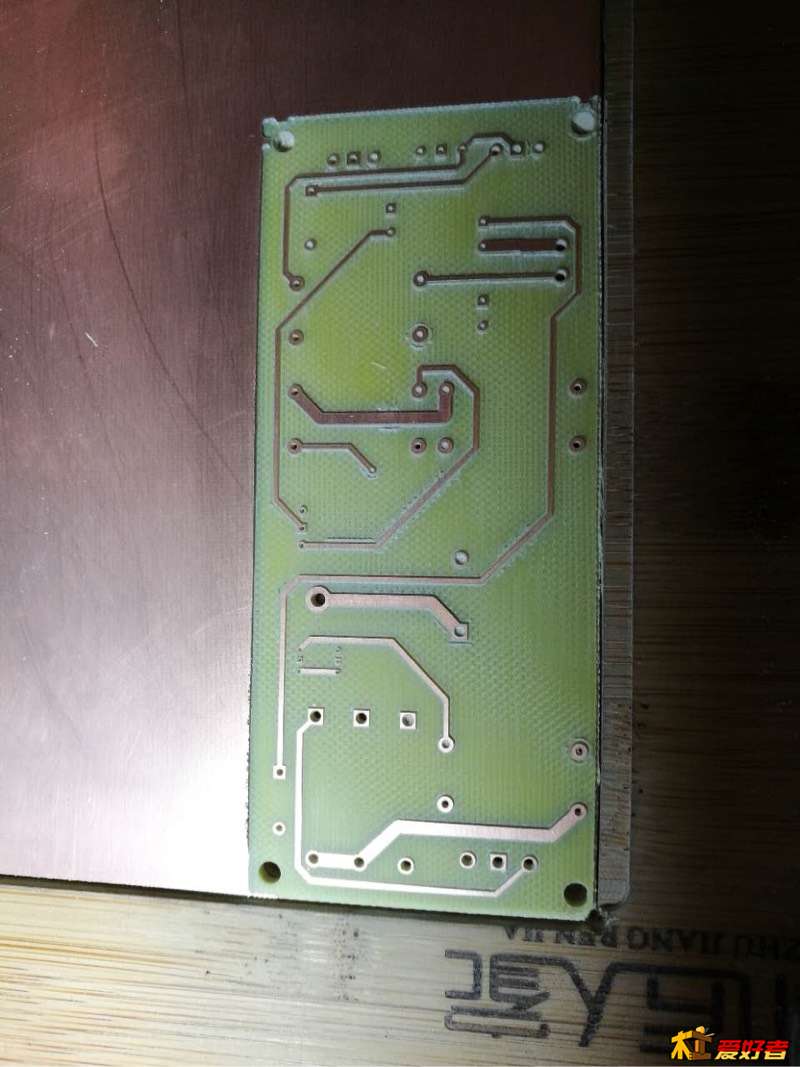

今天解决了去除多余覆铜层的问题

jerrylong · 发表于 2017-3-15 01:42:09

明天再解决双面板翻面后对齐的问题就可以完成这块板子了

jerrylong · 发表于 2017-3-16 22:13:55

今晚尝试解决双面板雕刻的问题

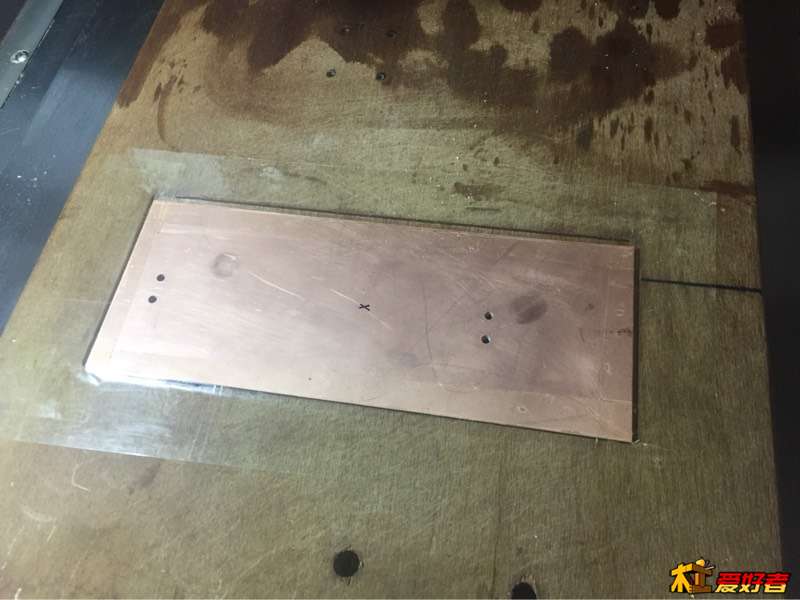

先打好定位孔

jerrylong · 发表于 2017-3-16 22:14:39

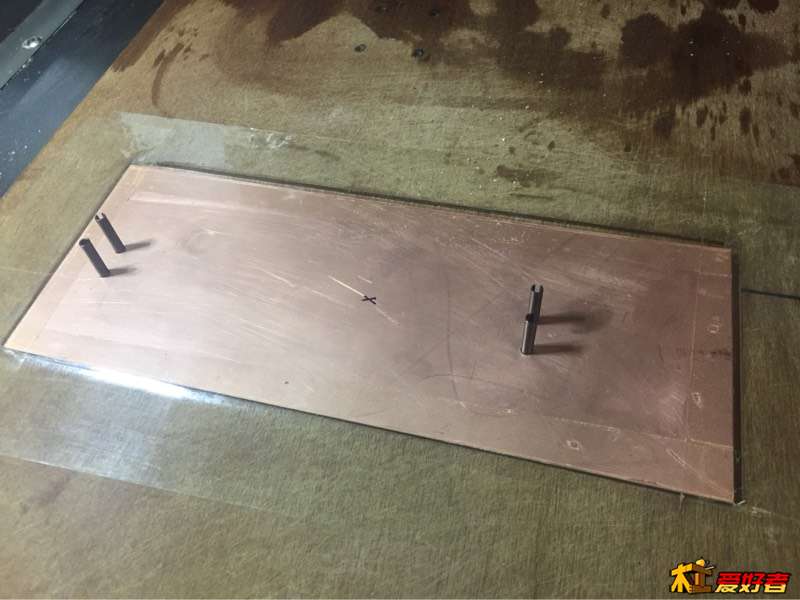

插好定位销，试一下是否合适

jerrylong · 发表于 2017-3-16 22:15:52

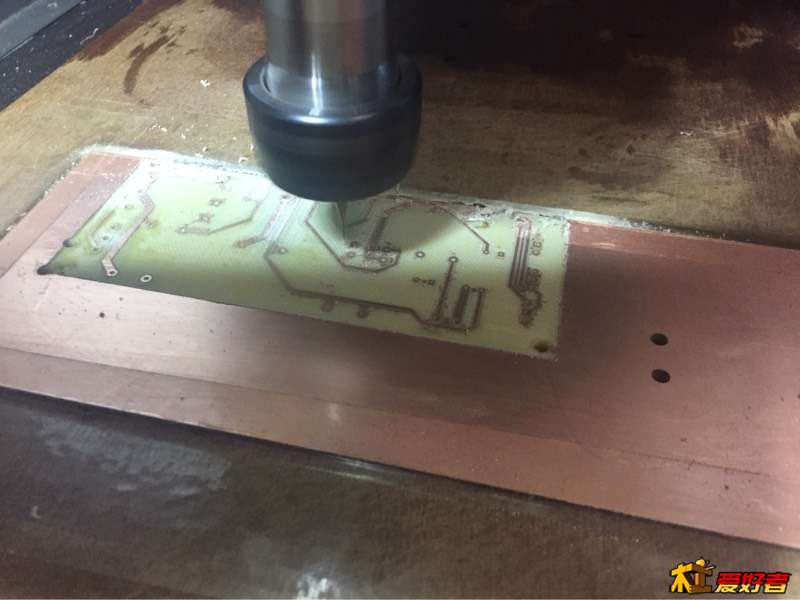

开始雕第一面，注意这时要把定位销拔掉，否则会撞刀

jerrylong · 发表于 2017-3-16 22:22:30

我解决覆铜层铣销的方法是：
1，用1.5的玉米铣刀先去除大面积的敷铜，相当于开粗，这样速度快
2，用0.6的玉米铣刀对开粗没有雕到的地方再雕，这个时候要灵活运用Coppercam计算铣销层时的“区域选择功能”，选择那些开粗时没雕到的部分，没有必要整个板子都走一遍，这样大大节约时间
3，再有很细的地方没雕到的话，就用0.2的尖刀再雕

jerrylong · 发表于 2017-3-17 00:50:35

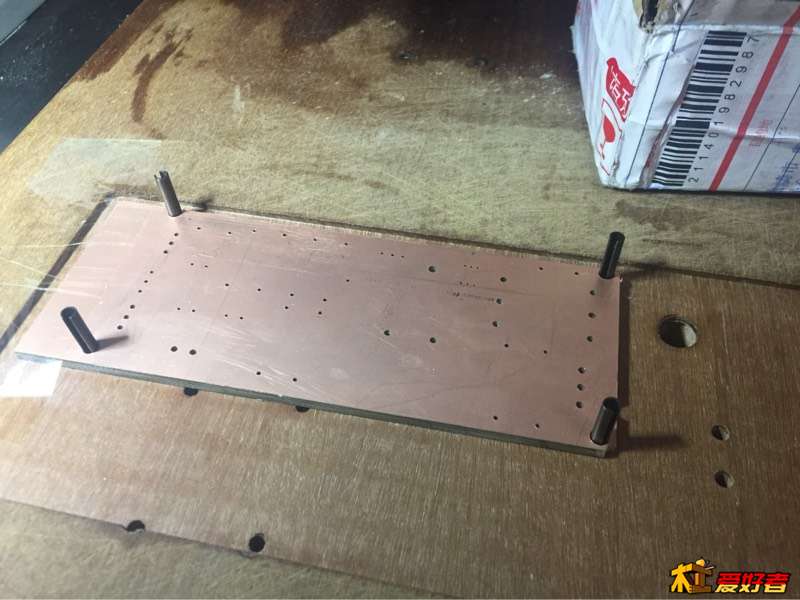

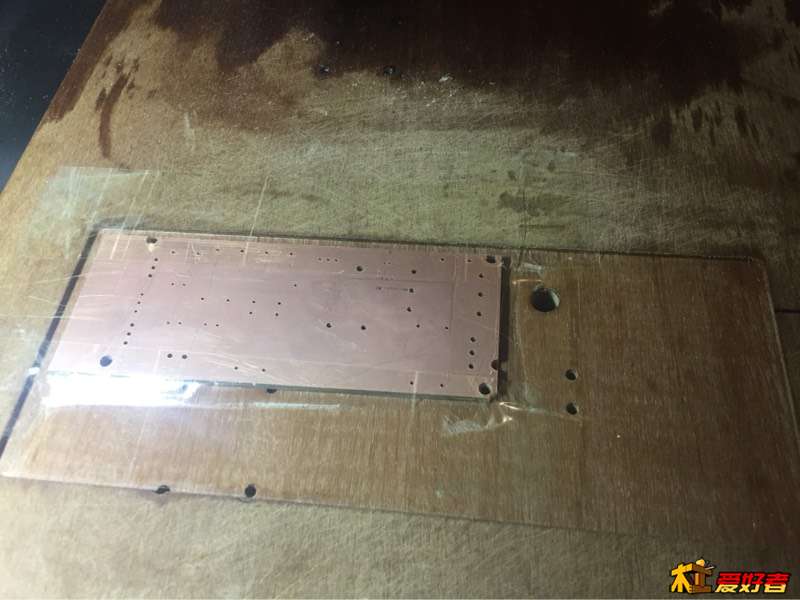

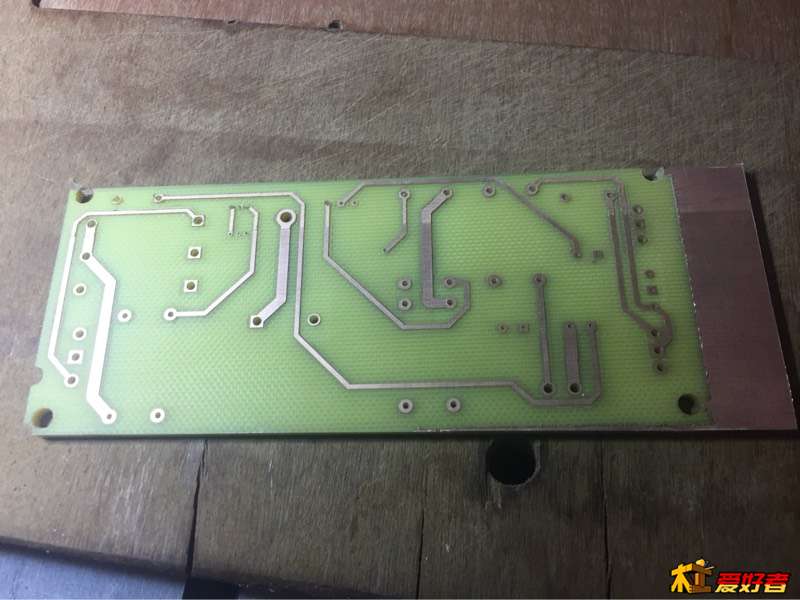

第一面雕好了，翻面后用定位销固定，然后贴好胶带，再把定位销取了

jerrylong · 发表于 2017-3-17 00:55:02

这里有个细节要注意，第二面的刀路不能在Coppercam里翻转后出，因为我试过在Coppercam里翻转后原点跑到右边去了，我是在Ad9里制作Gerber文件时就翻转了，这样就使原点统一在了左侧，便于定位

leeleo · 发表于 2017-3-21 21:36:21

还没试过双面板，过孔怎么过好点，还有你的焊盘可以加大点，防止焊接时掉焊盘。我刚学时也下载了非破解版。打孔每次就只有25个，找了好久原因才知道是软件不完全破解造成的。

jerrylong · 发表于 2017-3-24 09:22:10

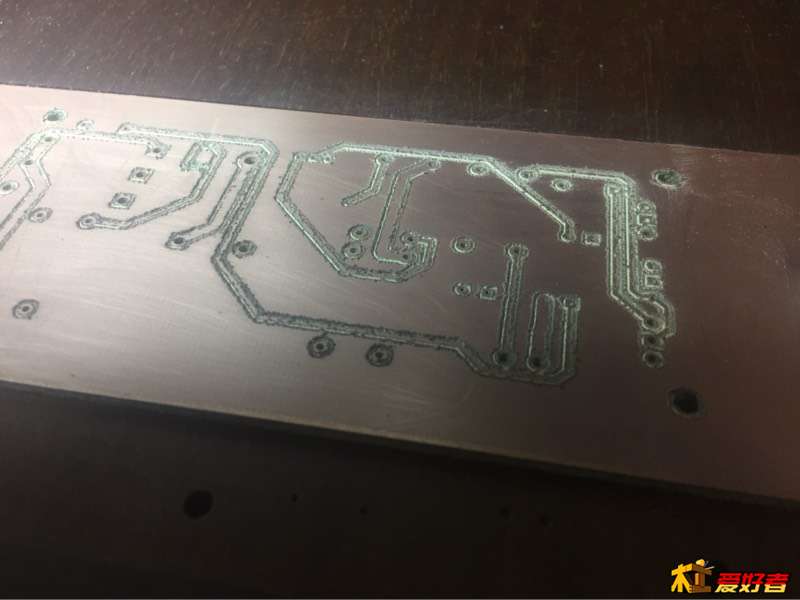

从昨天开始，雕刻的隔离线边缘变得毛刺，参数都没变过，什么原因？

a13133951529 · 发表于 2017-3-24 09:32:34

什么价买的？

牧歌晚唱 · 发表于 2017-3-24 09:52:08

后面的毛刺可能是刀不快或刀尖崩了造成的，我雕的时候有时候也这样，用细砂纸打磨一下就很光滑了。

dhw5678 · 发表于 2017-3-24 10:47:28

jerrylong · 发表于 2017-3-24 12:30:27

牧歌晚唱发表于 2017-3-24 09:52
# v) u& }2 l9 Z3 W3 N& {( E后面的毛刺可能是刀不快或刀尖崩了造成的，我雕的时候有时候也这样，用细砂纸打磨一下就很光滑了。

一般雕刻PCB用多大的尖刀合适？还有刀一般能雕几块板子就要换了？

jackice · 发表于 2017-3-25 01:51:50

本帖最后由 jackice 于 2017-3-25 01:53 编辑

jerrylong 发表于 2017-3-24 09:227 k! f+ d& [3 R5 ^% T8 D- g: V
从昨天开始，雕刻的隔离线边缘变得毛刺，参数都没变过，什么原因？

你看下是不是尖刀磨损，或试下减少给进
你试下这个PCB 对刀可以解决PCB不平
