中CNC毒了，最近。。。

xiongyw · 发表于 2012-9-26 20:16:44

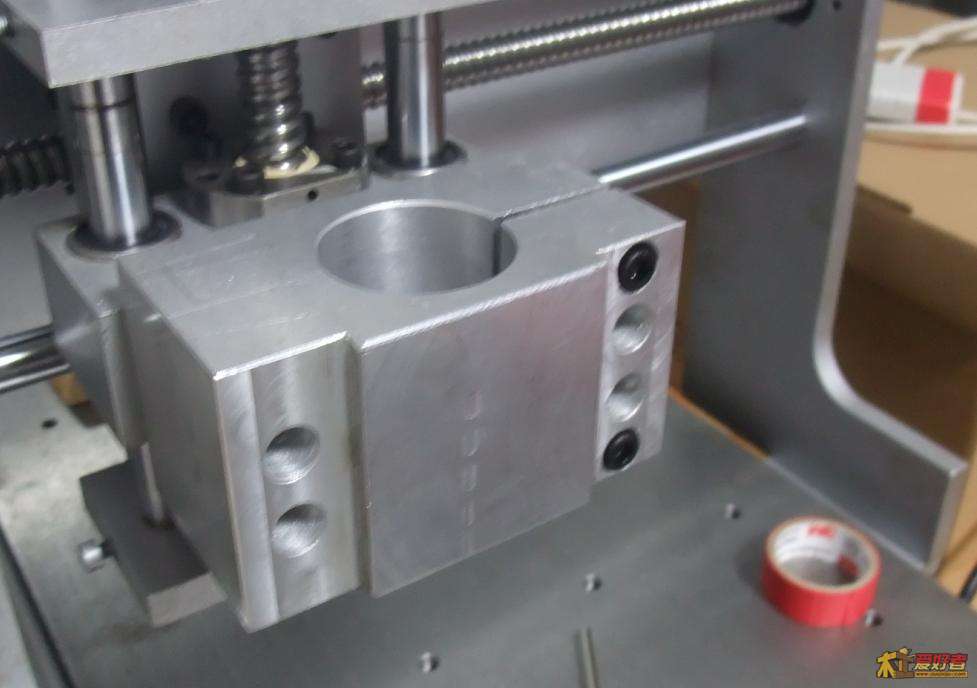

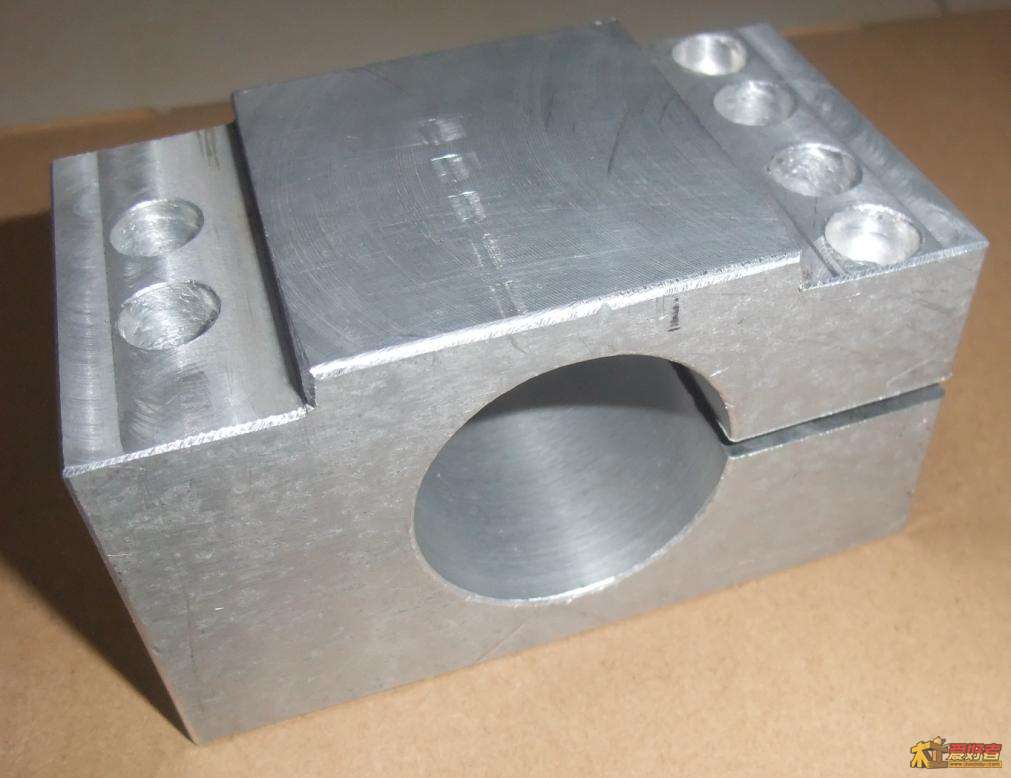

定做的42mm主轴夹具到了，上几张图：

xin272891 · 发表于 2012-9-27 00:53:32

xiongyw 发表于 2012-7-15 13:44
- f( R( ~5 Q* B# x8 G& h继续玩耍电机中。。。看了看G-code的简介，编了段小代码让电机唱歌，来个简单的，音阶齐唱。

居然会唱歌，你太有才了，佩服。

wulin333947 · 发表于 2012-9-29 14:42:47

骚包啊看的眼馋馋的。。。

xiongyw · 发表于 2012-10-1 19:22:42

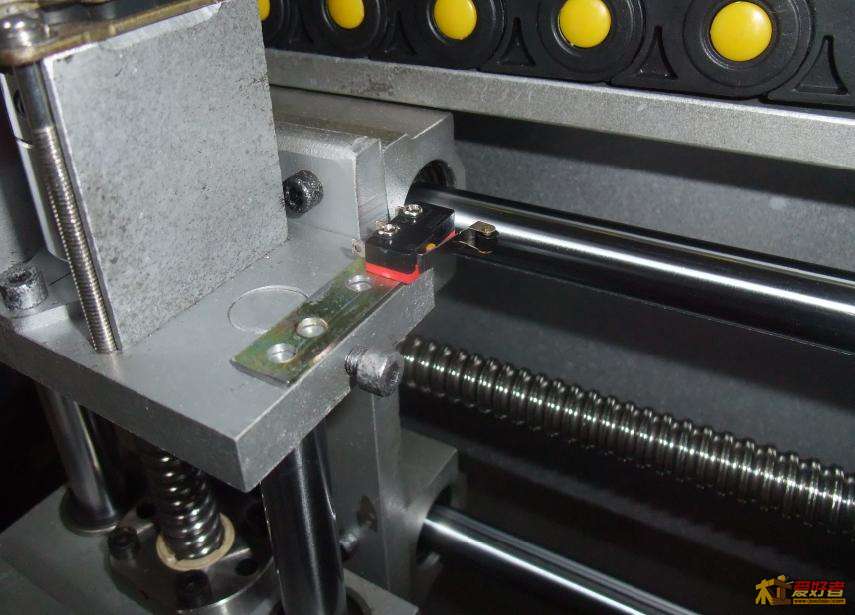

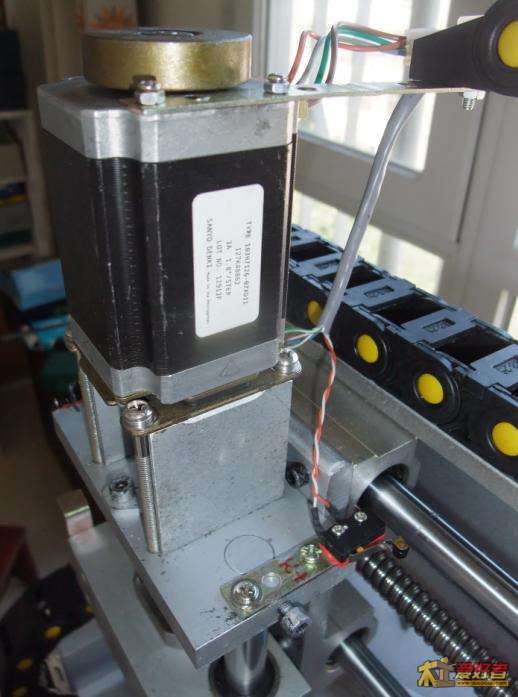

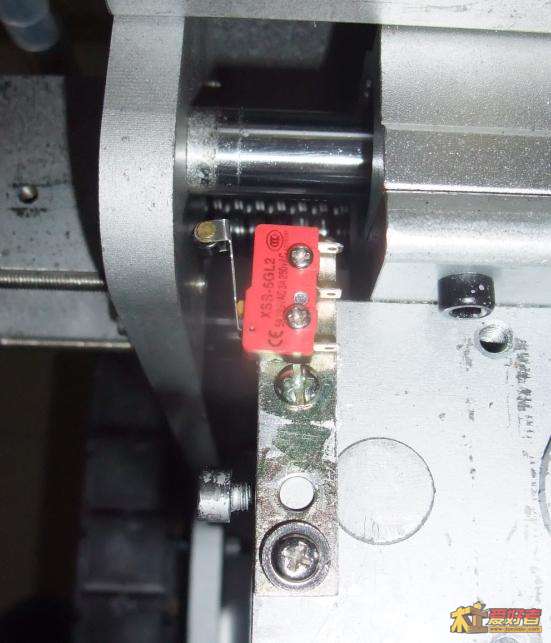

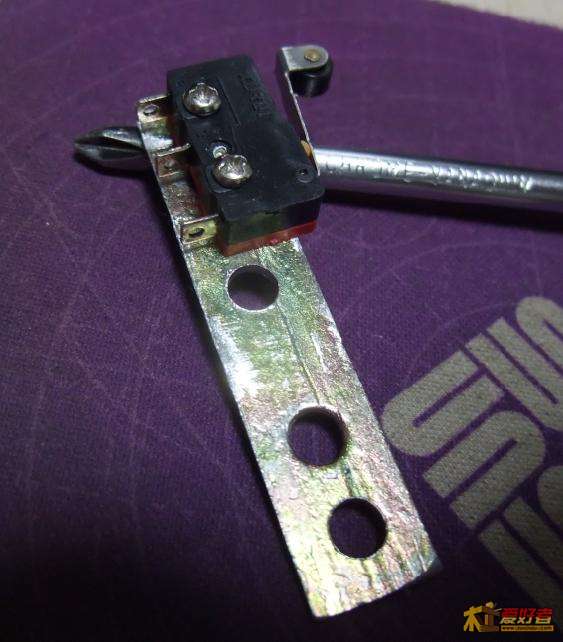

放假了，弄了下限位开关。

怎么上不了图了？

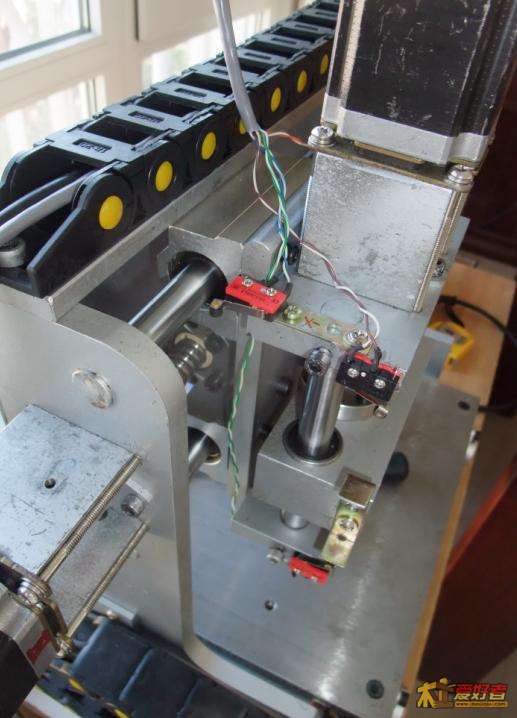

xiongyw · 发表于 2012-10-1 19:39:55

本帖最后由 xiongyw 于 2012-10-1 20:36 编辑

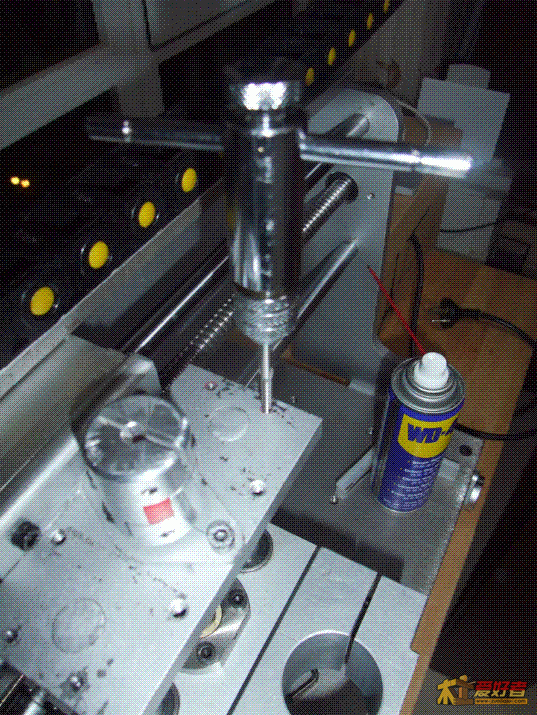

各种钻眼攻丝略去。。。

xiongyw · 发表于 2012-10-1 19:58:10

本帖最后由 xiongyw 于 2012-10-1 20:16 编辑

今天还搞懂了点什么叫自动回零（automatic homing）。它是在限位开关已经安装的情况下（每轴至少一个方向有限位开关），机器自动在该方向上移动，以触发限位开关的位置为参考点，然后可以根据需要移动到特定的位置。

以上面的限位设定中的Z轴为例，我只在Z+方向上安装了限位开关（Z-在试验过程中被搞坏了，楼上有尸体图），所以:

- Direction选择+。
- Set position 为 60 表明当碰到Z+限位开关（并且已经回退设定的距离）后，Z轴的高度我想设为60mm。
- Go to 为 0 表明我希望Z轴再回到原点0的位置。所以当Z+限位开关被触发后，机器会让Z轴下行60mm达到0mm位置。
- Return distance 为 5mm 表明当限位开关被触发后，机器自动后退 5mm 以解除限位开关。

我在试验的过程中，把+/-方向的限位线接反了，一直没有搞懂上面的这些设定，还把Z-的开关给弄坏了。正确的判断是（参照楼上的图）：

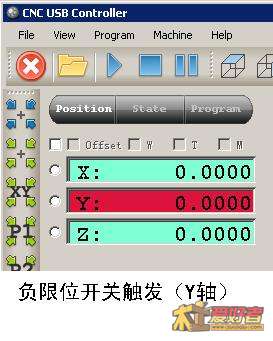

- 当某轴的负方向的限位开关被触发时，相应框中的坐标背景变成深红；

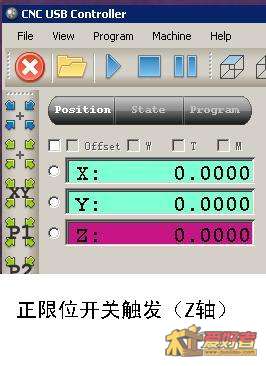

- 当某轴的正方向的限位开关被触发时，相应框中的坐标背景变成品红；

按照楼上图片中的设置，实际观察执行homing的过程如下：

- 按下Home图标
- Z轴上行，触发限位开关，然后回退5mm，坐标显示为60mm。运行速度皆为100。
- X/Y轴同时负方向运动，分别触发限位开关，各自回退5mm，坐标显示为0mm。速度皆为100。
- Z轴下行60mm道道0mm位置，速度为 traverse 设定的速度（我目前设为1000）。

xiongyw · 发表于 2012-10-1 20:03:10

另外，自动回零的速度（speed）设置应该小一些，这样当限位开关被触发后机器刹车距离较小。
当然如果software limit起作用的话，机器会在进入software limit后自动减速，不过我现在软件中的software limit选项是灰的，不能用。

xiongyw · 发表于 2012-10-1 20:33:01

xiongyw 发表于 2012-10-1 20:03 ; P: L3 k, _! k
另外，自动回零的速度（speed）设置应该小一些，这样当限位开关被触发后机器刹车距离较小。9 O) h) h8 W, U/ X6 L0 @7 U
当然如果softw ...

限位开关有两个作用：

- 自动归零以及零点设置；
- 防止机器出轨。

我主要的目的在于实现第二个功能。。。机器“撞墙”的声音听得我的心都疼啊。

xiongyw · 发表于 2012-10-2 22:39:48

关于限位等，找到一个“官方”帖子：
如何设置机器以及使用偏移

有空仔细研读下。

flyfish19730518 · 发表于 2012-10-4 09:59:15

楼主很用心，帖子更新较快可读性好谢谢分享

xiongyw · 发表于 2012-10-6 11:51:50

flyfish19730518 发表于 2012-10-4 09:59 : l* w% A$ d0 _1 @0 W& y5 t# j5 e# ^
楼主很用心，帖子更新较快可读性好谢谢分享

谢谢。我是新手，共同学习。

xiongyw · 发表于 2012-10-6 11:58:24

本帖最后由 xiongyw 于 2012-10-6 21:45 编辑

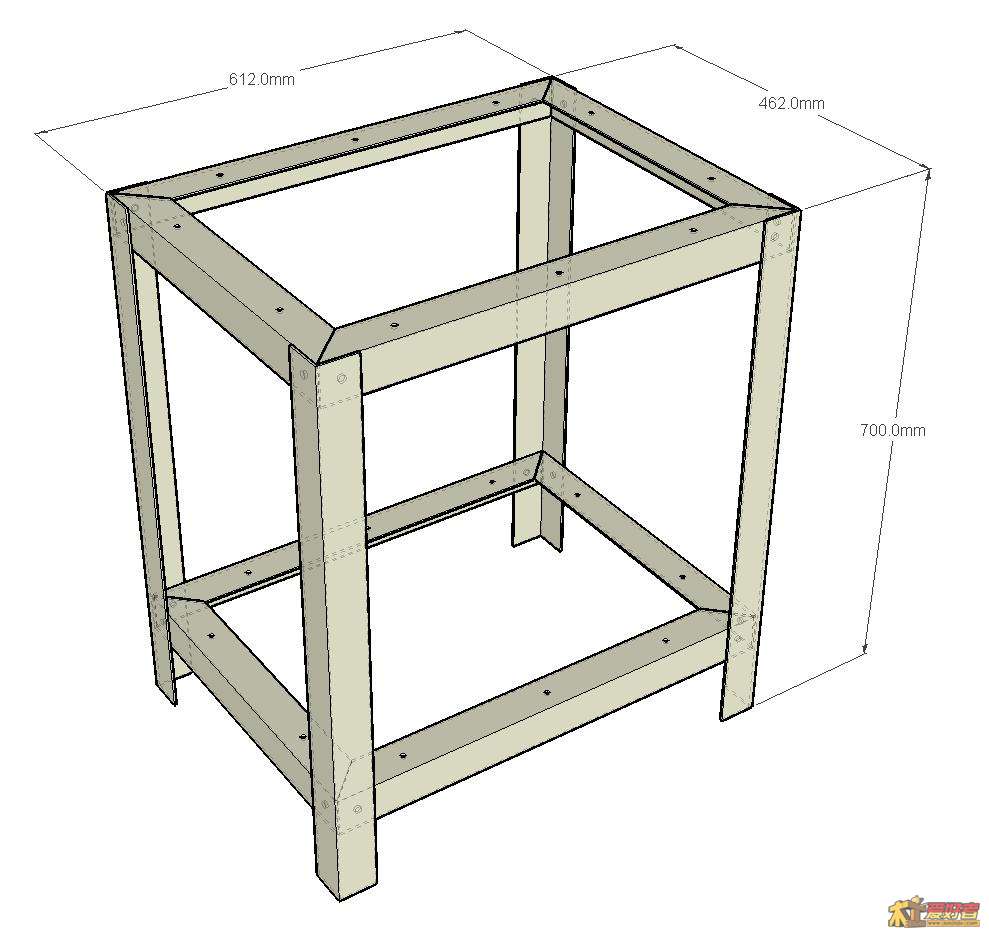

打算做个架子单独放雕刻机。把机器放在下面的隔板上，桌面放电脑或者控制箱。

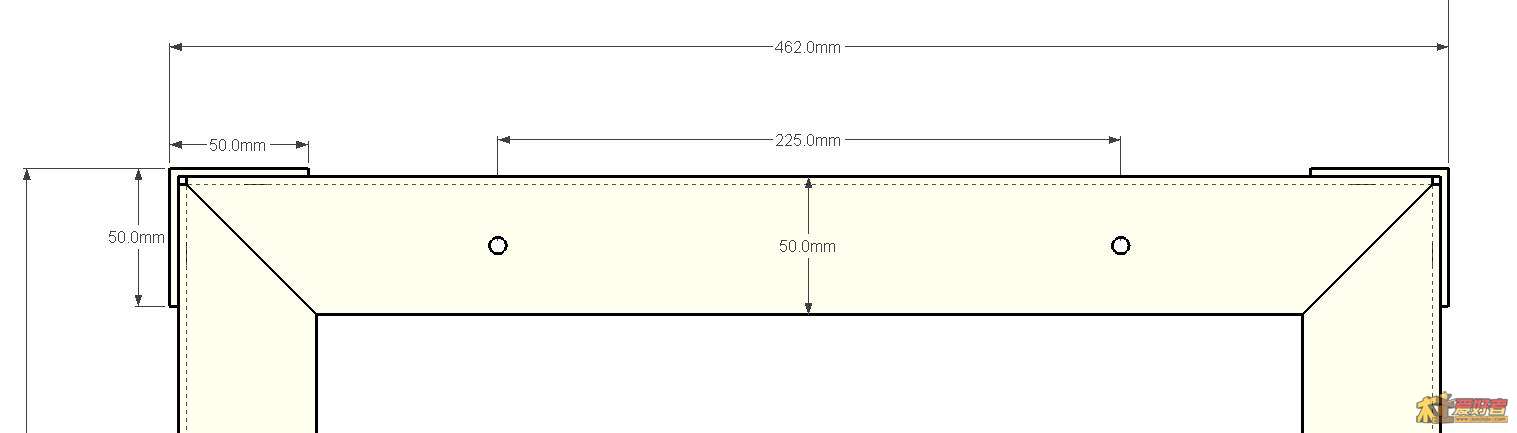

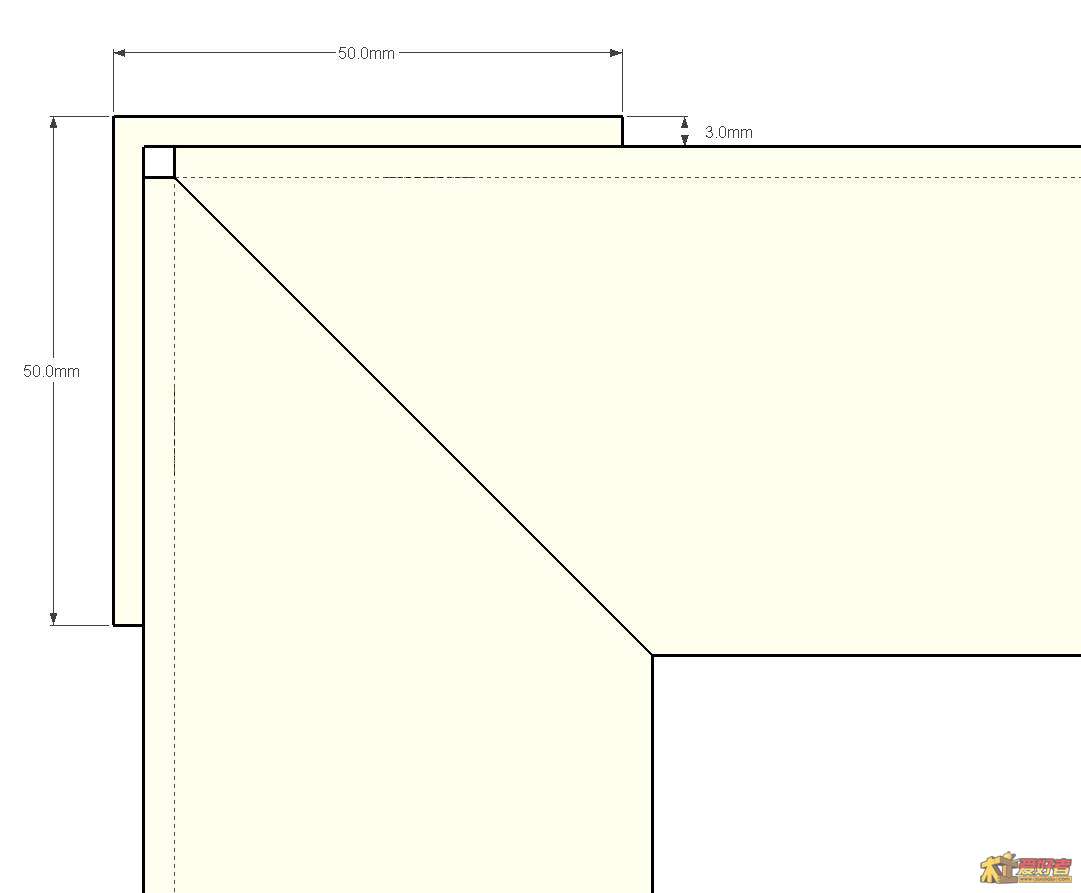

50x50x3mm的角铁，用螺栓连接，这样的架子行吗？

xiongyw · 发表于 2012-10-6 16:31:08

本帖最后由 xiongyw 于 2012-10-6 21:50 编辑

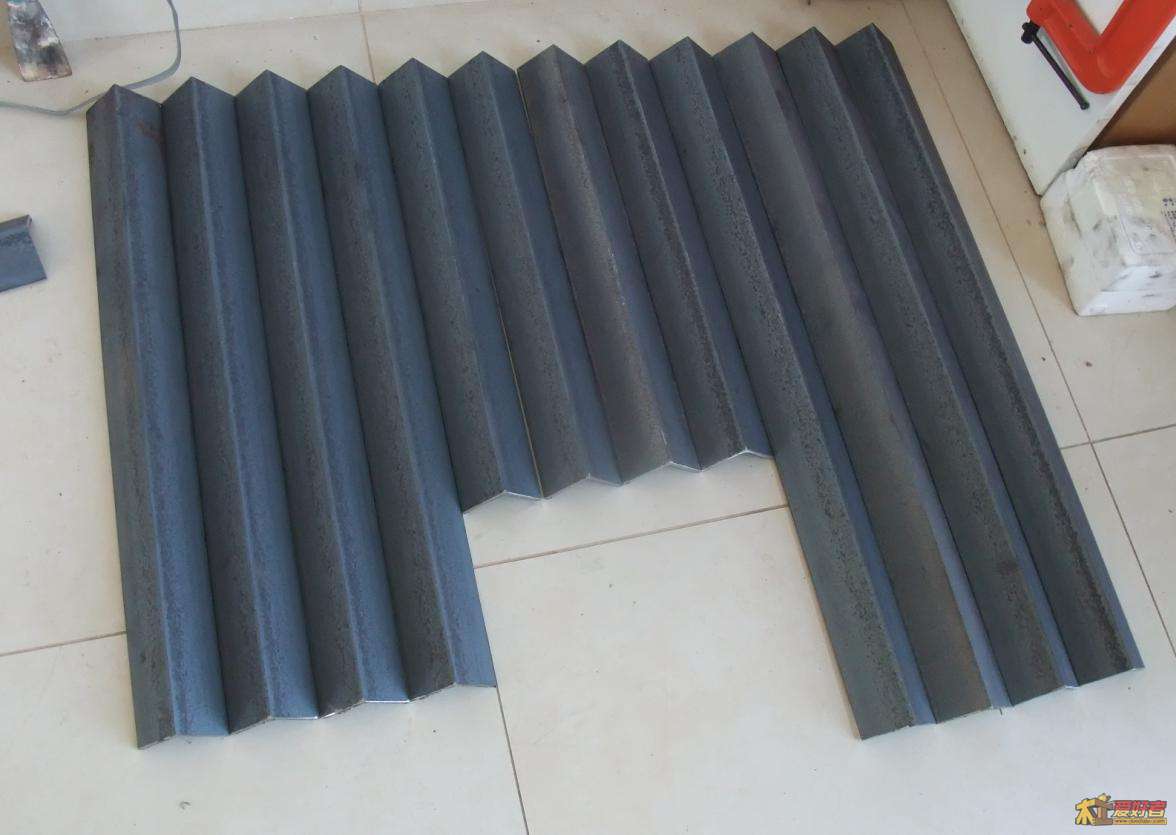

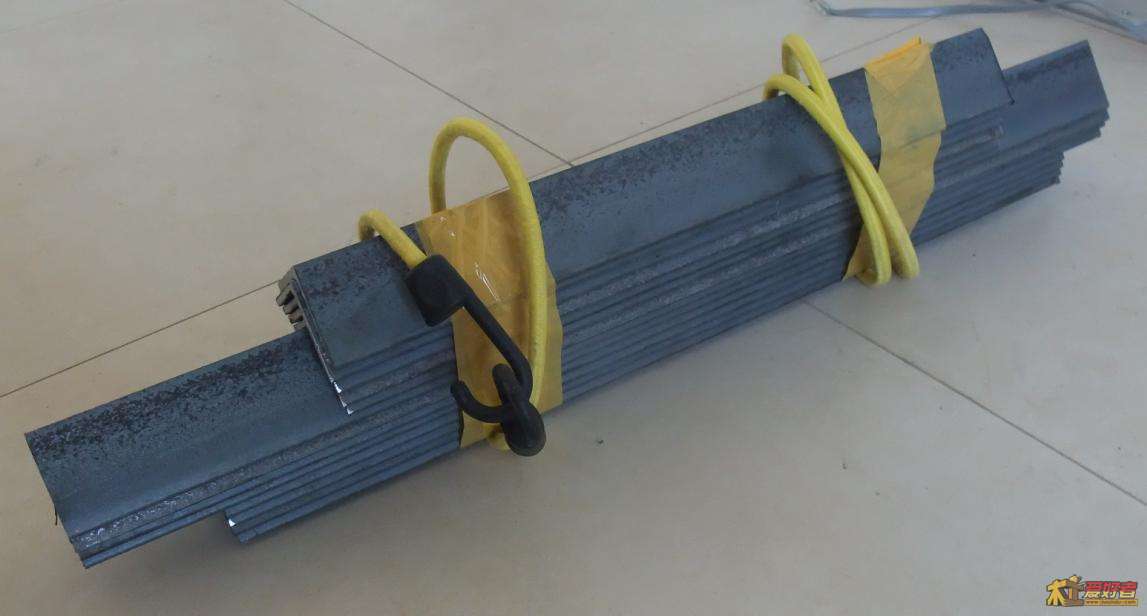

吃完午饭就去了上地那个小建材城，买了50x50mm的角铁，45cm，60cm，70cm长的各四根，130元。
美利达铁马脚踏车载回家，路上看见了一个美利达专卖店，换了一副后刹花了60元

。

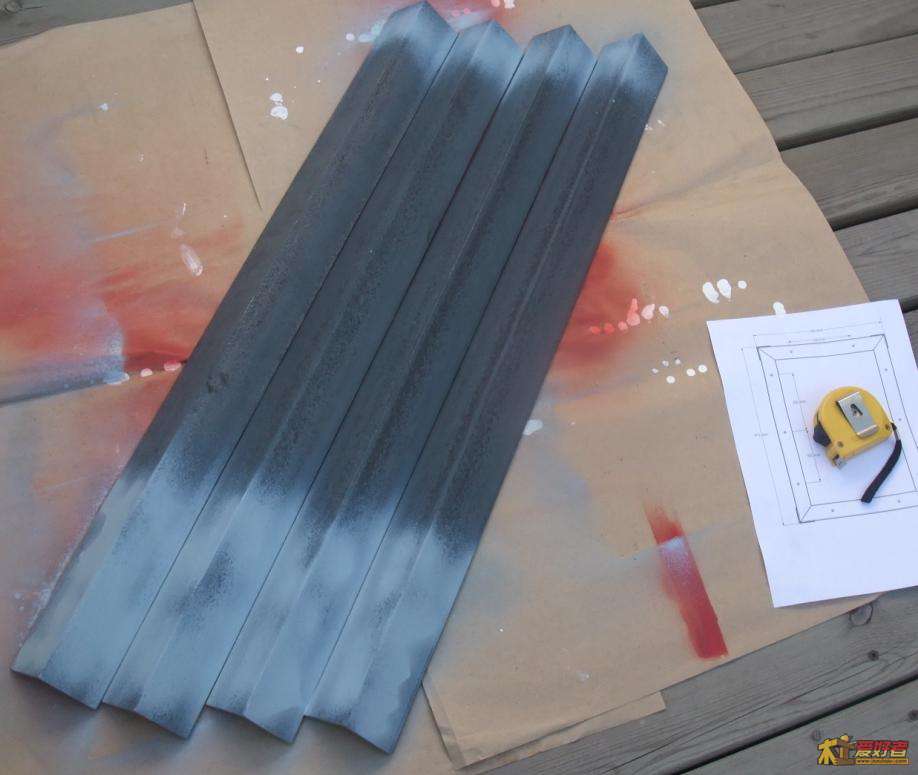

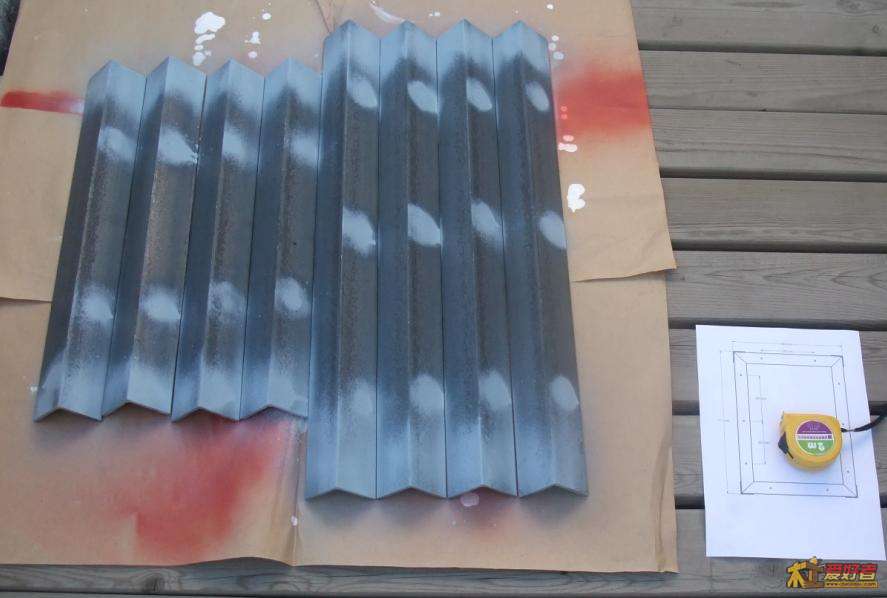

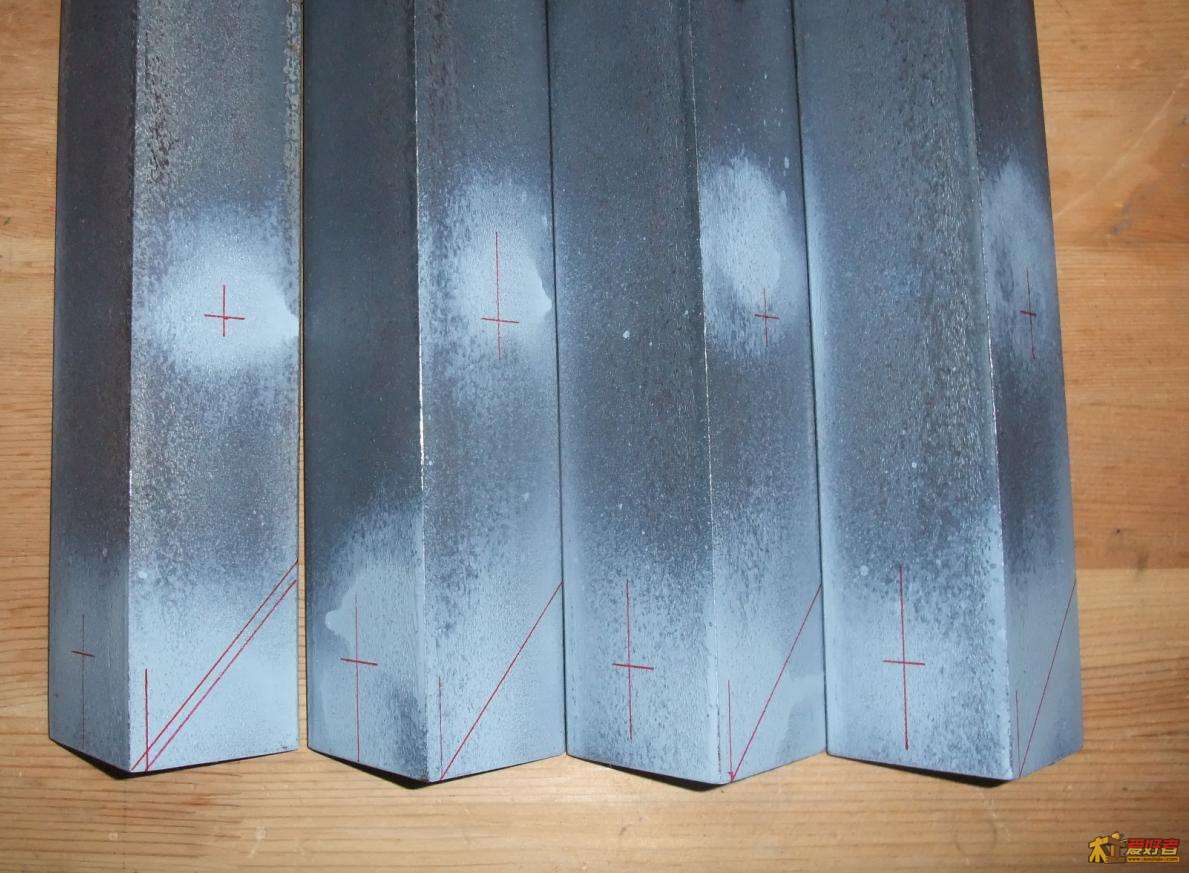

锉掉毛刺后在需要的地方喷上一点自喷漆，方便划线，为锯45度角和钻孔做准备。

xiongyw · 发表于 2012-10-6 21:42:32

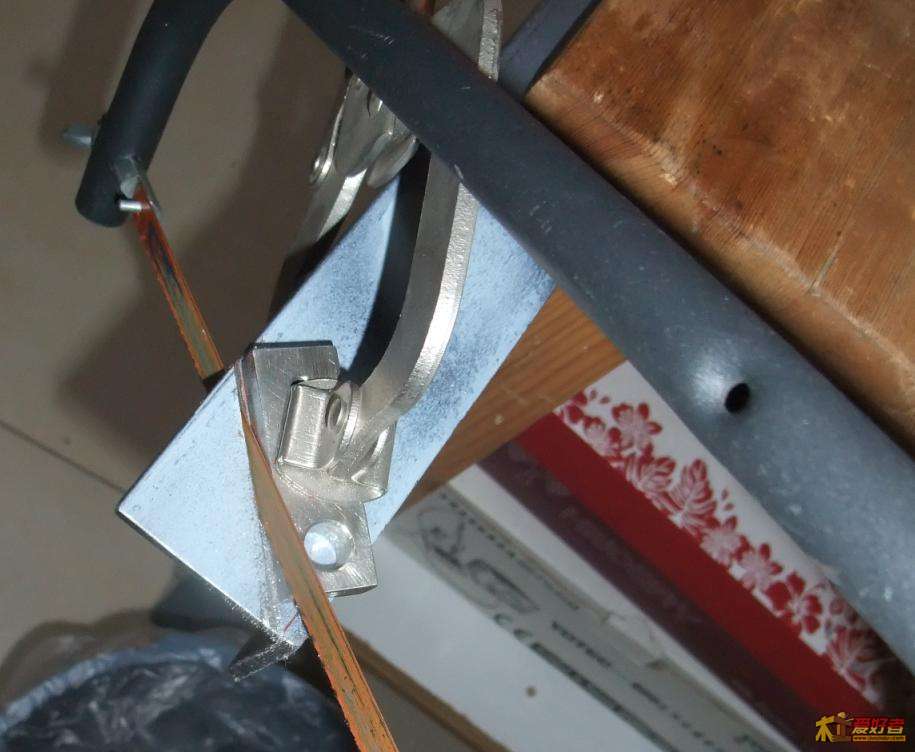

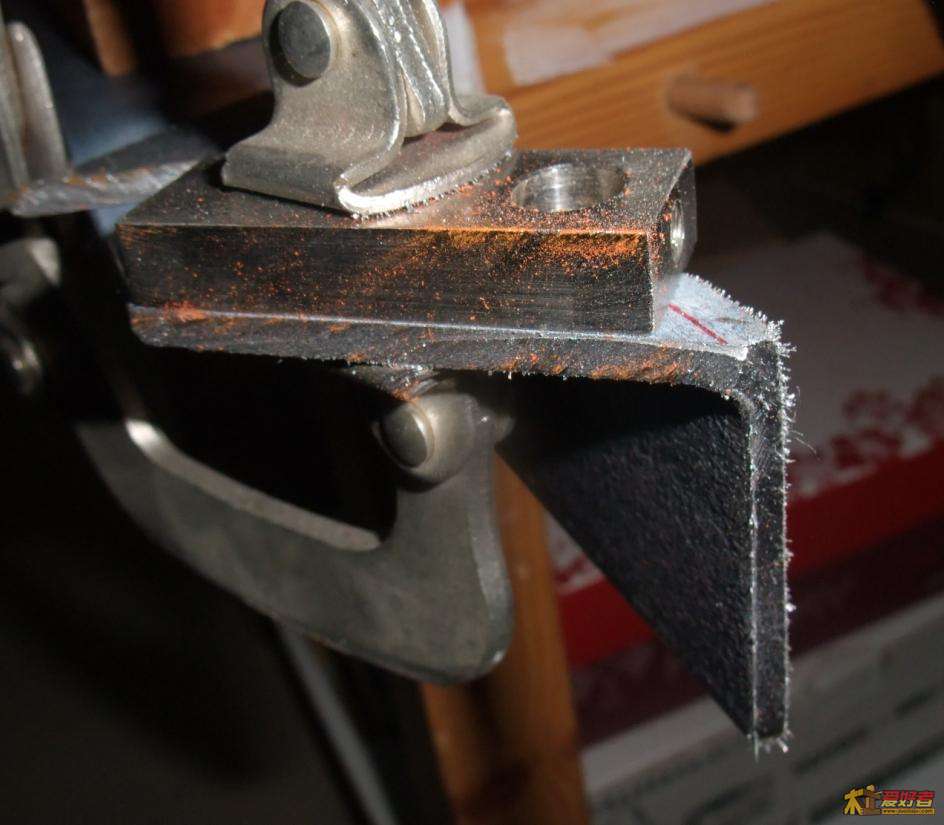

晚上开锯了，锯了没几个，还真有点累，锯条也废了几根。明天再战吧。

上几张图。

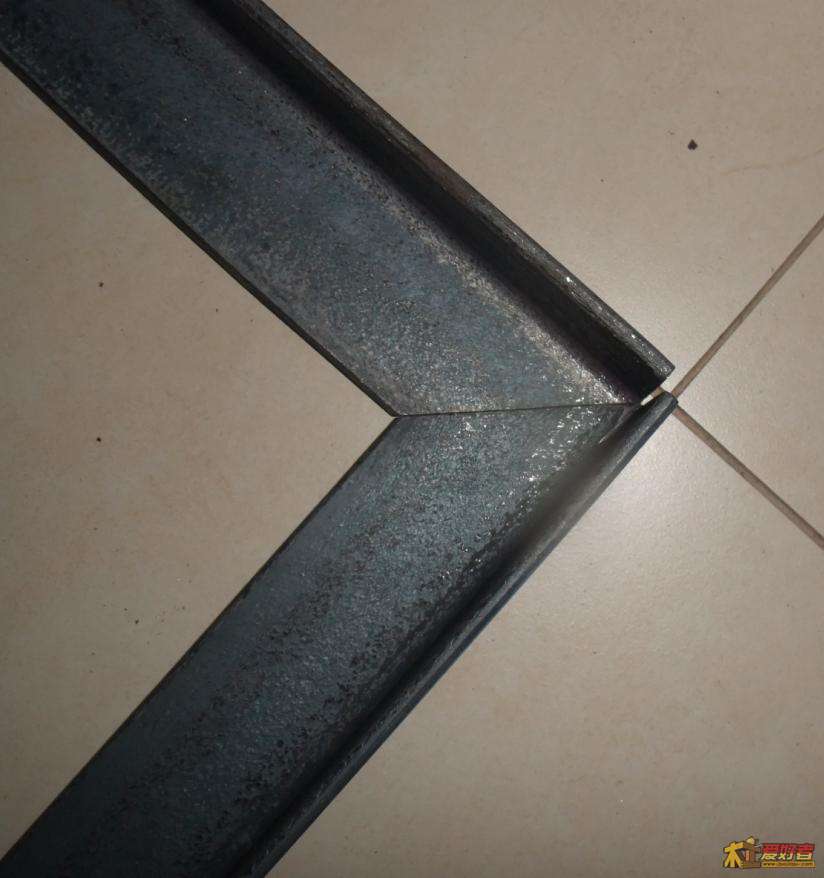

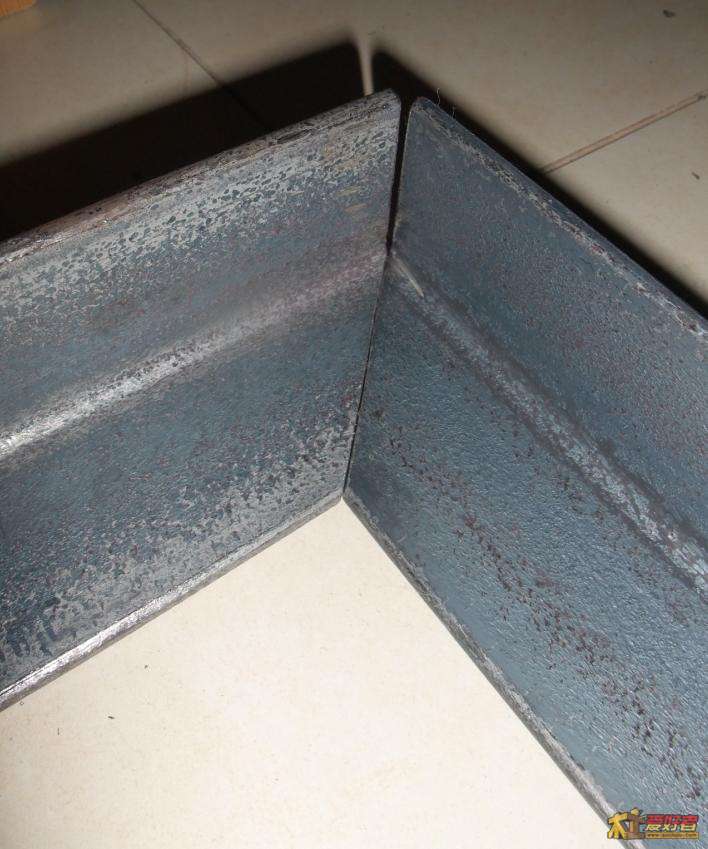

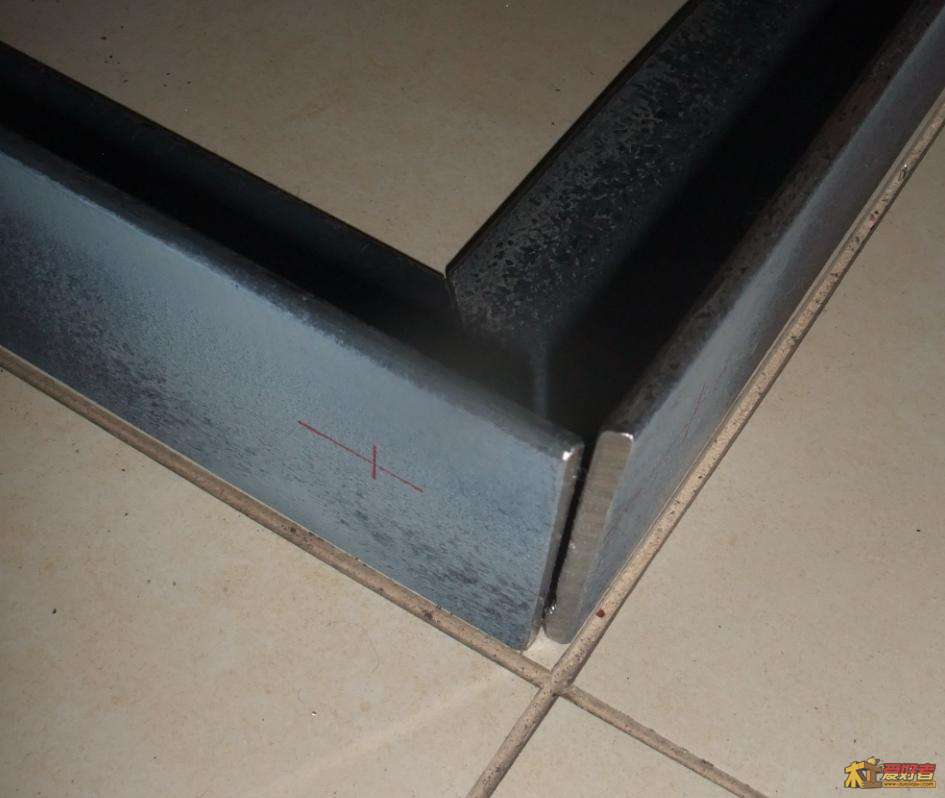

先锯了两个角，摆放下位置看看：

flyfish19730518 · 发表于 2012-10-7 00:06:51

xiongyw 发表于 2012-10-6 21:42
7 Z0 {1 e' \5 J+ j! ~% m* R q. G9 T晚上开锯了，锯了没几个，还真有点累，锯条也废了几根。明天再战吧。
* R7 z- K* b" ^ t' z7 c# G
, P" [# E9 L) Y; X上几张图。

可惜角铁是非标的

建议楼主电脑搞个MINI主机，省电、小巧、够用、便宜（二手成色很好的200左右）:xs
