中CNC毒了，最近。。。

xiongyw

xiongyw 发表于 2012-8-24 10:47

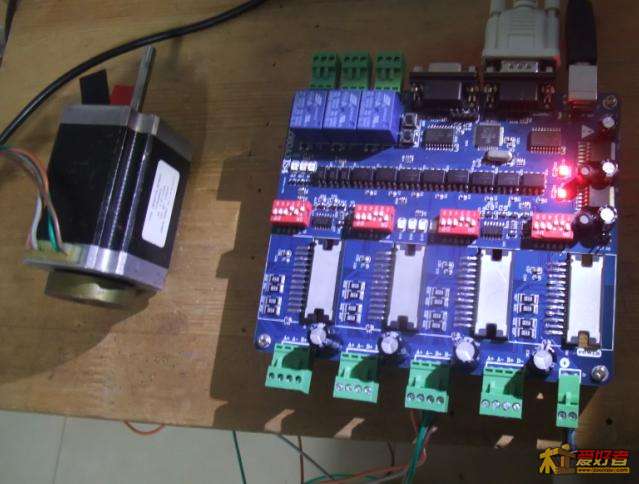

) o% N2 N9 k0 H" d% u新的6560到了：

; Y0 Z9 A1 }9 [& B/ @( z5 s1 e下班准点回家。。。吃完晚饭就开焊，哈，X/Y轴又可以工作了。。。


9 t/ l8 \8 @' u# T
) E* H" B! H) F) s( f8 J

flyfish19730518

初级玩乐 发表于 2012-7-16 21:55
$ _" B* `5 Y, G4 g$ ~" l! [今天找到了一些有用的知识帖子http://www.xyzdiy.com/viewthread.php?tid=1620&page=1&authorid=6637对楼主 ...

1 I9 s% d& f' |4 m3 H看了链接很不错，受教了

flyfish19730518

不错！CNC毒已扩散.无药可救
: W8 ~* n/ |: O, {$ s) s1 y很享受的帖子

小木得春天

xiongyw 发表于 2012-7-3 21:07

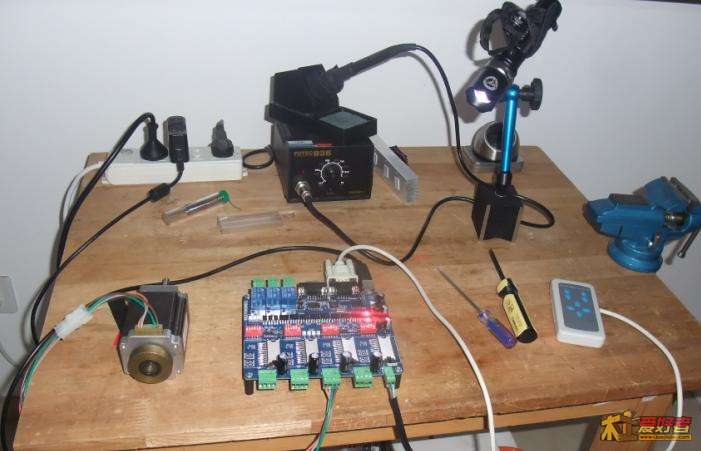

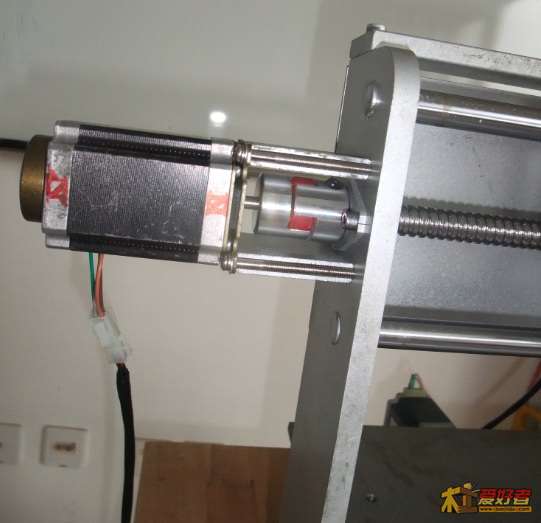

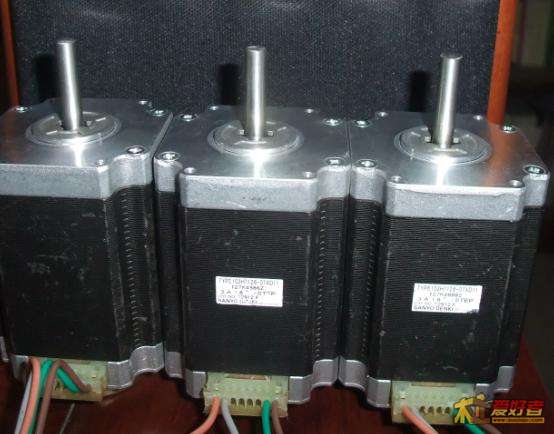

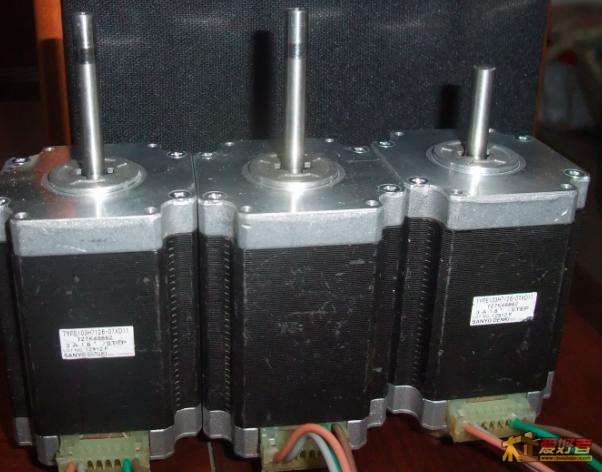

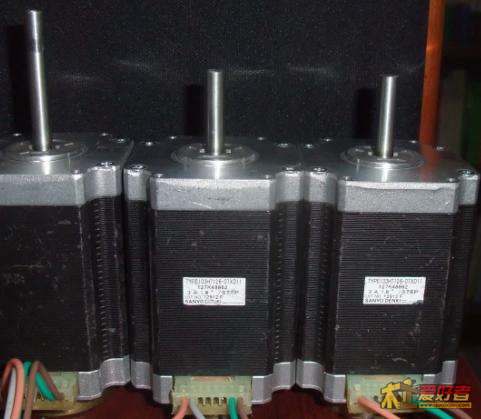

步进电机到了，上几张图片：

尽量不要买洋二 尤其是日本的 绝对是垃圾  机架底座部分 台单薄  进群讨论吧 群里高手多

xiongyw

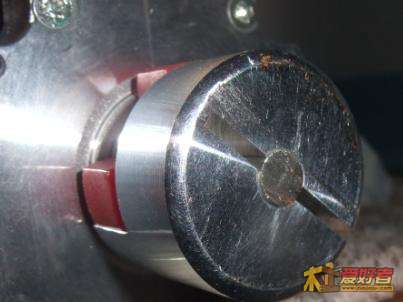

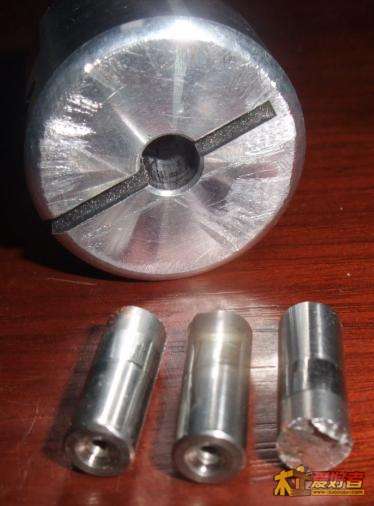

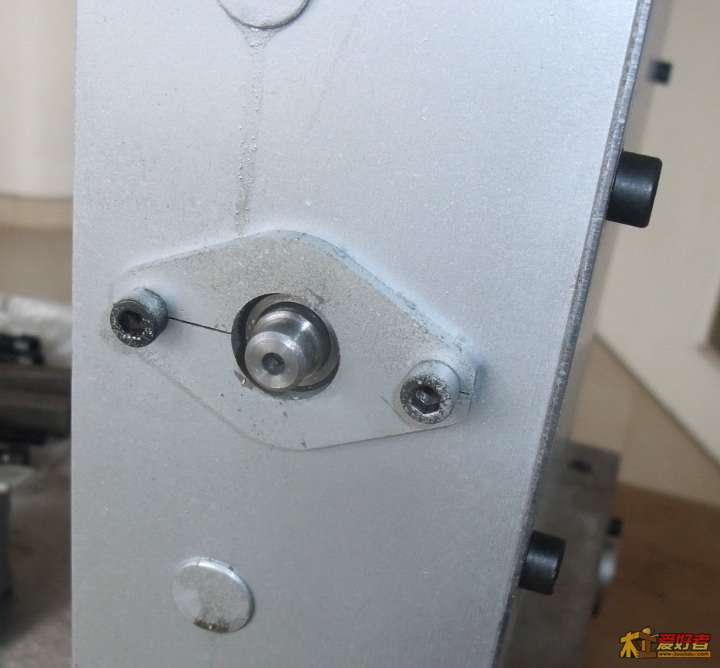

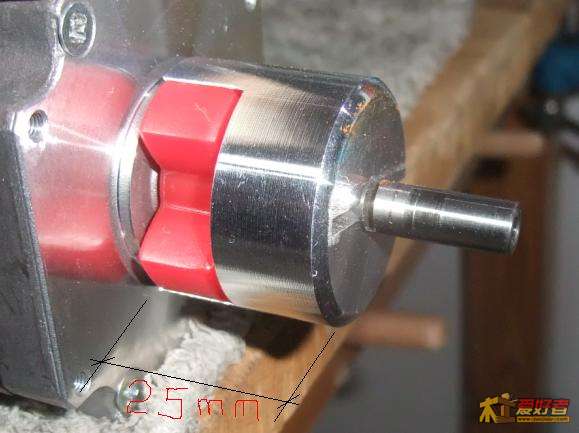

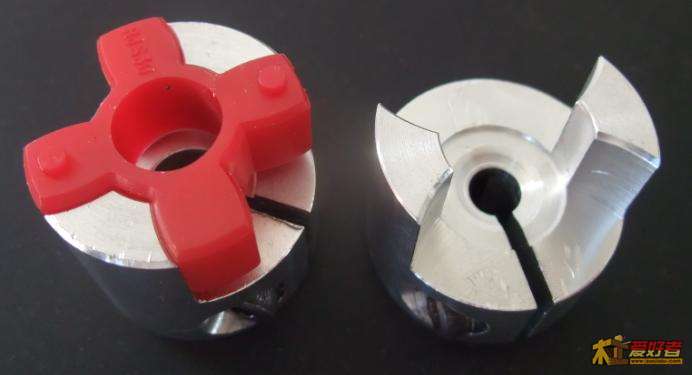

电机出轴为4cm，有点长了。把它割短到2.5cm.
' x5 E/ N2 F' |

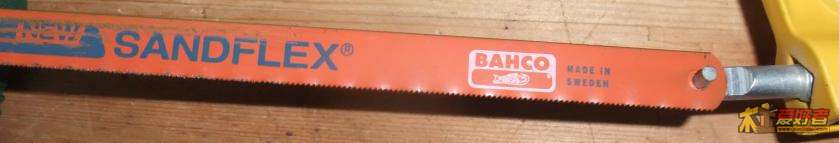

买了一根锯条，五金店最贵的那款。问店员为什么贵，答曰“好呗”：

& o! {( Z. M& W; |) c& Q
$ K2 }7 d8 m8 h/ p$ [! L6 r


& y9 T6 ~; e" c! x# n* n6 r

& p5 T: j* \: `( i0 m# E





8 K+ {' n. p0 I) l8 |

1 c8 x* t2 F. @2 ~+ Z& U( y3 b

xiongyw

买了几个航空插头和四芯电缆。

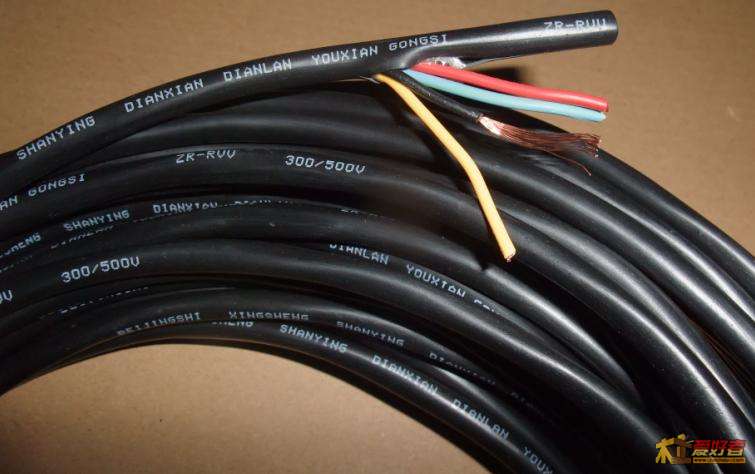

电线选择了普通的RVV4*0.5：
初略量了下，每芯中有铜线16根，每根铜线直径0.2mm。
% ]1 L! t4 u) \/ p/ h截面积正好超过0.5mm^2。每米2.3元。
: z, P3 V- {1 Y# h7 w; |

/ j# ^1 L# r" a4 Y/ @

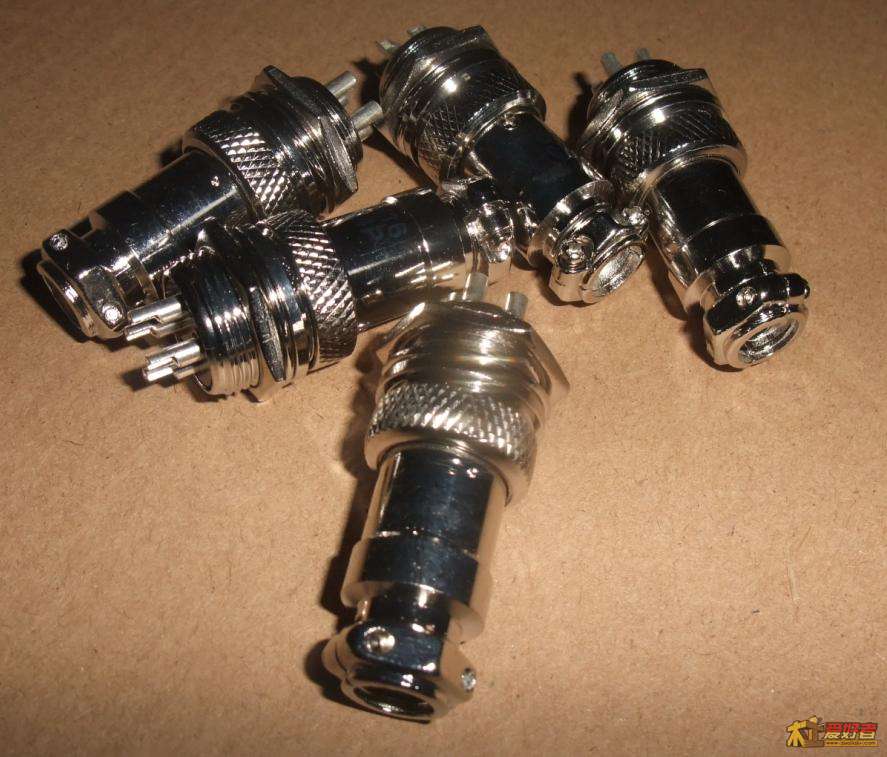

( J( q, P) }! h8 |  Y! d6 i航空插头是GX16-4型号的,16代表安装孔为16mm，
  u8 X7 p4 `* Z; k4 {8 N; b4表示四芯。本来还考虑买GX12-4的，怕
% a2 C- X6 q5 n6 P3 ]9 ^5 d0 P$ y太小就买了GX16的，3块一个的便宜货。
) G4 ^5 T/ R- w& D7 [4 \$ Z

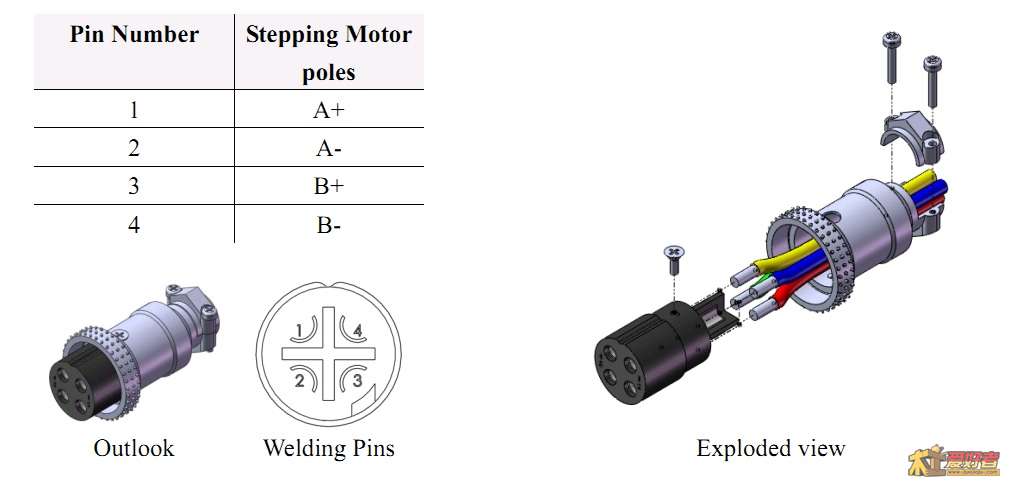

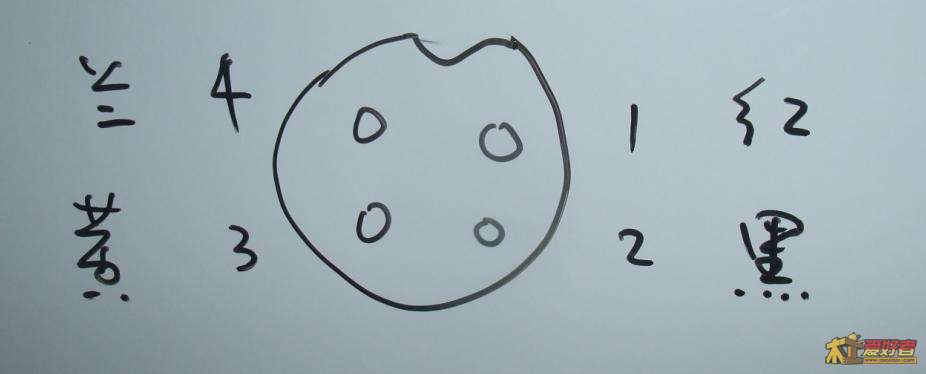

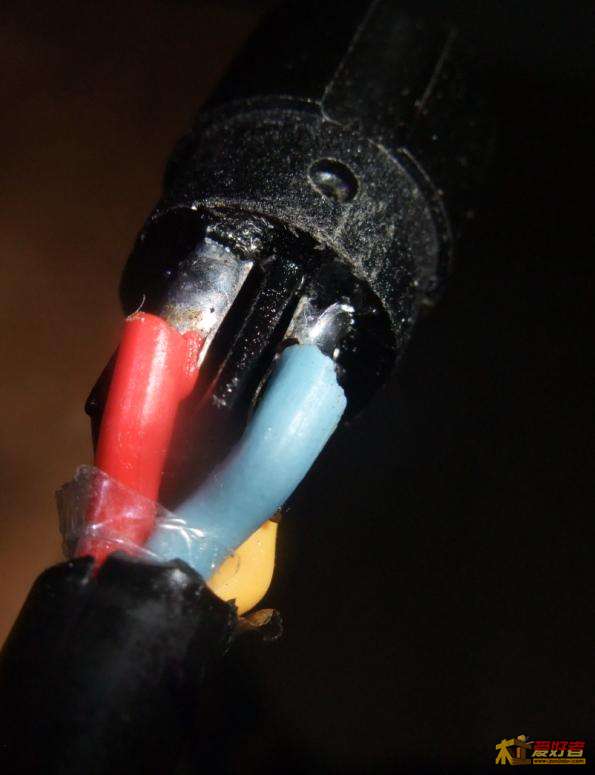

' E" c9 g2 T1 S线序：
3 x; A: W9 `: l' z# u* O0 v

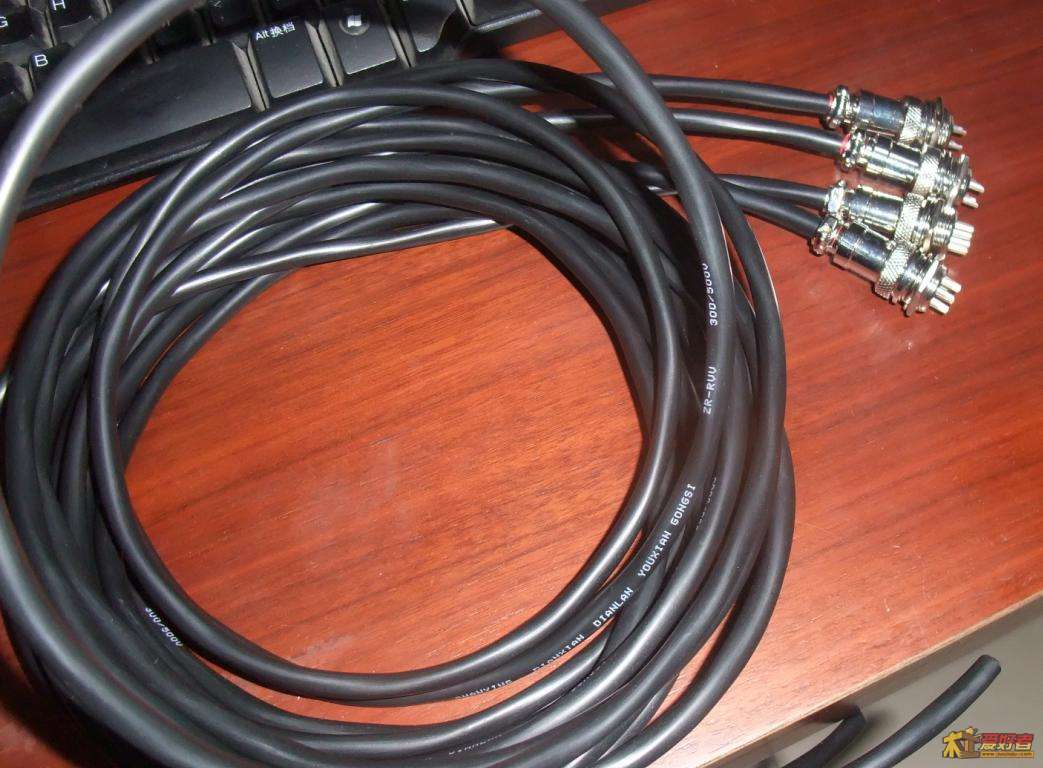

/ N$ G" a$ [. b做了四根，X/Y/Z/A轴，每根长2米：：

( x7 E0 K2 O  G' W


; D9 P2 u, ]( _! `  `
  M" }) ?! V8 o# O0 ^& P主轴还没有定，做功课中（有动力，无动力，变频，水冷、风冷。。。）。所以主轴的电缆、接头也没有确定。。。

xiongyw

/ ~0 Y6 o5 l2 ]+ @( S
关于航空插头：

% N9 r( I6 H8 x  g, Hhttp://zhidao.baidu.com/question/458990729.html
航空插头与一般接插件有什么不同？是不是铁头的接插件符合防护等级的都可以叫航空插头？
& e/ y% P4 m: F3 f5 }9 d( Y
7 _; S5 ?; o, J  {7 d1 ?: ?, S航空插头是早期的产物，在那时普遍普通插头的设计和质量都很差时它就有几个很突出的区别，
第一所有的进线全在根部有固定夹具，
$ V) H1 E5 {) K! _/ ~  N7 \4 `8 n第二所的有插什和座都是用质量很好的磷铜片做成的大面积接触的方式并有准确的定（对位）装置，
第三是插头和插座全有锁扣装置，可在巨烈的振动中确保不会脱离并接触可靠，

总的说了它这些设计都是为了这点。只是现的插头座不断在技术上改进，工艺上加强在向它靠边近了，所以，现一定要求要用它的就不是那强调了。
8 I: G! d3 z# ~; p) G

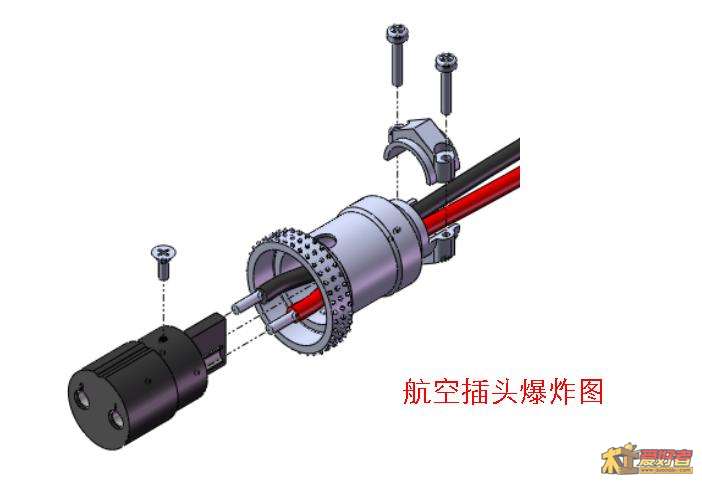

6 u" U9 E, Y+ j: }! f" P上一张二芯的爆炸图：



2 ^9 b- |5 t2 o. f; s5 k& t四芯的：
" a) d! _0 L+ [; {4 B2 i1 s

xiongyw

0 e1 ^( @& M4 X  y* b

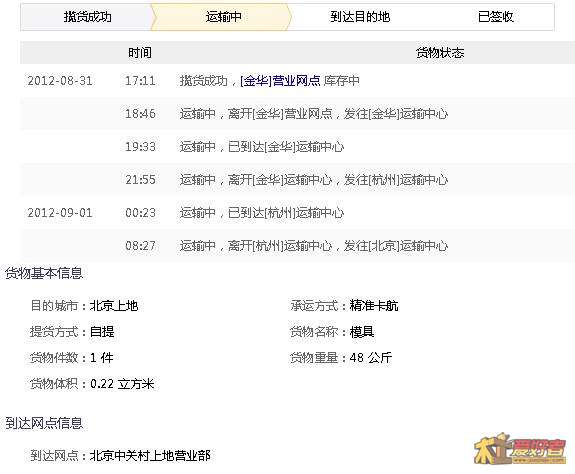

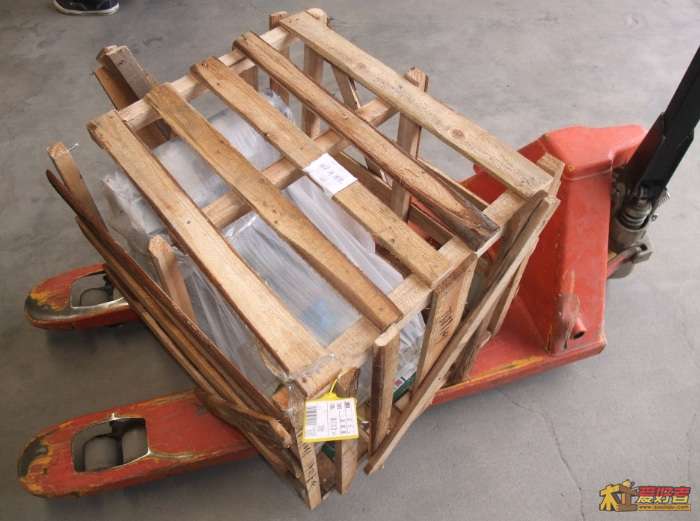

9 ~6 ^2 `; \. M* D机架已在路上。。。

: ?) q. D$ o8 _% J$ v

$ f8 X* Q4 [: c7 w淘宝介绍：
) Y, x3 [7 s% a6 w3 v3 k" U3 f
全钢机架3040:外形尺寸:650×550×500mm(长×宽×高)
- E* N/ M1 \5 [. v$ E1 `工作台尺寸320*520(10mm钢板M8孔距80*80可以选铝合金T型工作台),有效行程:X轴270mm  Y轴380mm  Z轴80mm，滑动单元:YΦ20光轴  XΦ16光轴  ZΦ16光轴，最大工件厚度:≤115mm（Z轴底部与工作台间距）

梦里唐朝

恭喜你，马上可以开机了。

bg6jlj

恭喜楼主。装成了给个总结帖。这样格式的
( Z5 H5 h1 p) }2 j4 {$ |性能指标，所有零件，价格，满意度个人分析建议。
然后做个成品视频。完美。然后准备回答大家提问吧。估计够忙的。哈哈。

xiongyw

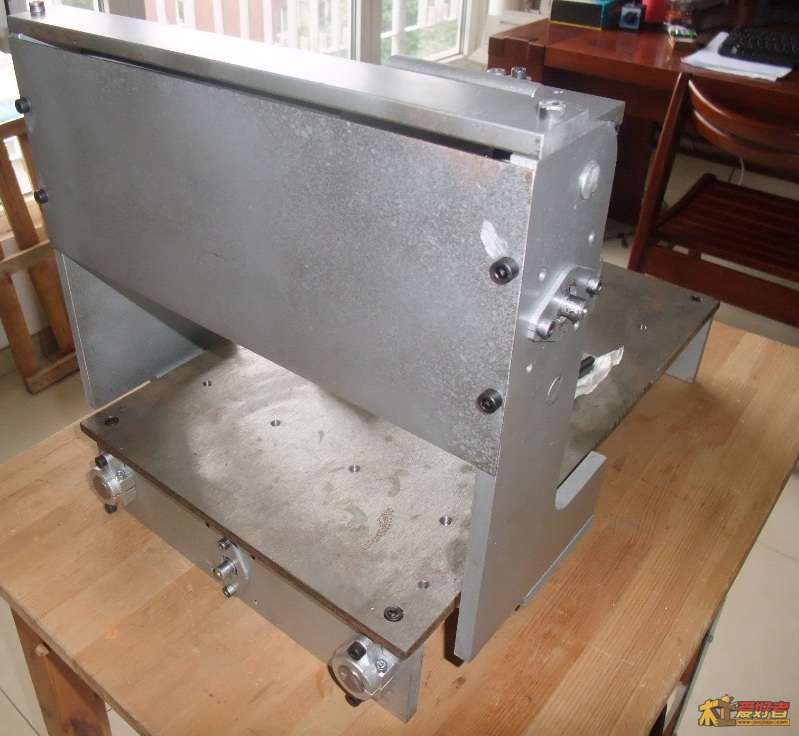

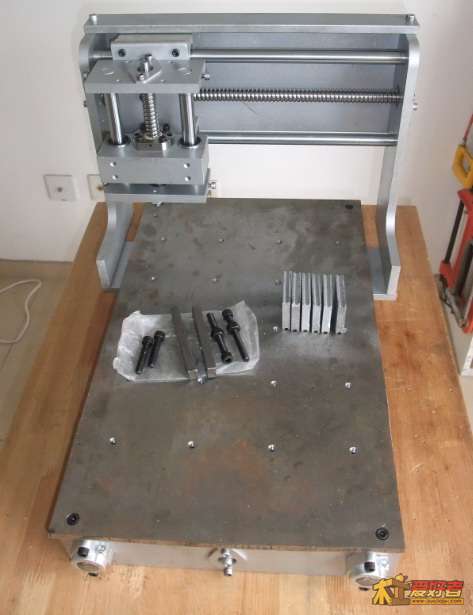

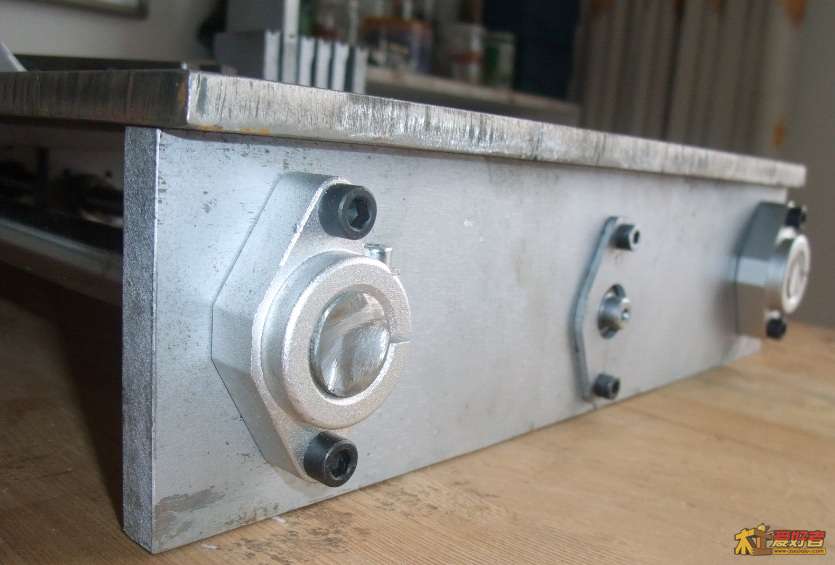

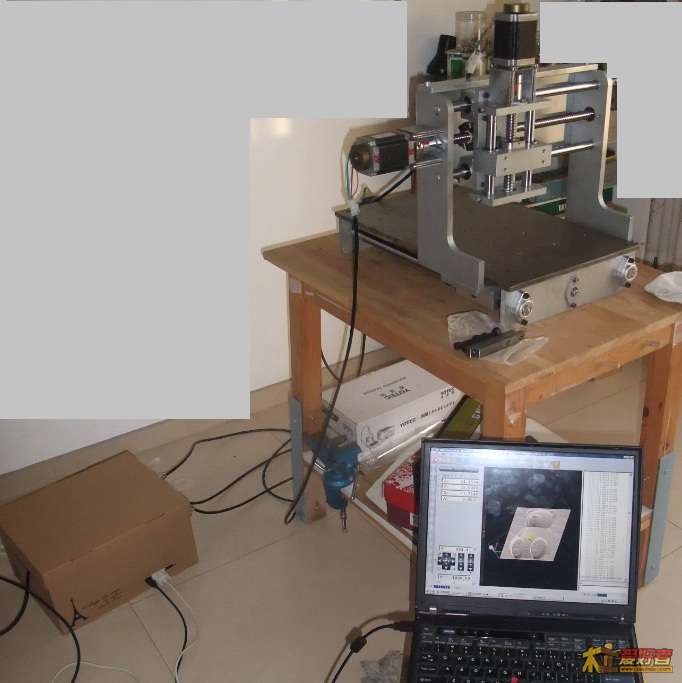

机架周末到了，还没有主轴。装上电机跑了下，基本还算可以，不过貌似没有什么精度（待进一步测、调）。上几张图先。
( V+ [8 u0 n( G  Q& _





% z& K5 x0 x: @  B' y" B
1 Q, @  s. A  S9 }6 X9 q! e/ p( K


# F# d& ~8 r; c+ B- q


, g8 y- R( q  Y" ?( c
# _- q( u! k! z* n3 C" Y9 |/ O



/ x0 e, t! I" N, n" d


# y# K5 P, ]1 T8 d; Z

2 Q  M) h/ ~4 U9 b: D' ]% o

2 O  m0 g5 k# P/ C
, t+ g9 {3 s: q7 K: P% s
1 ]' s4 B& V& S" I0 `$ H
  b! J; n: f1 p) M4 e7 [: K0 Z

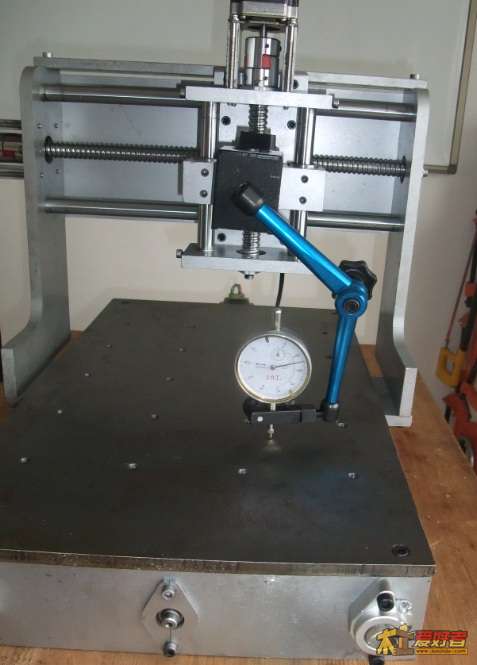

打表简单查了下，Y轴前后差大概有10丝；X轴比较惨，50丝以上。还没有仔细测。。。
大家有什么调整的主意吗？

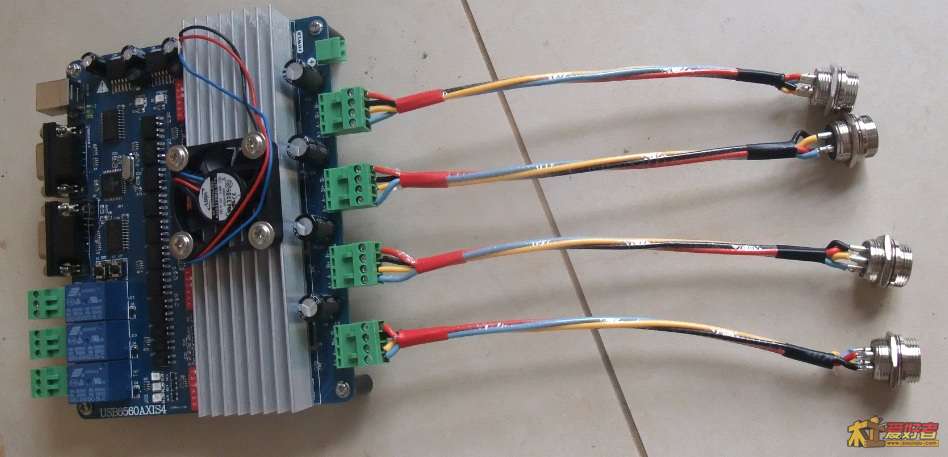

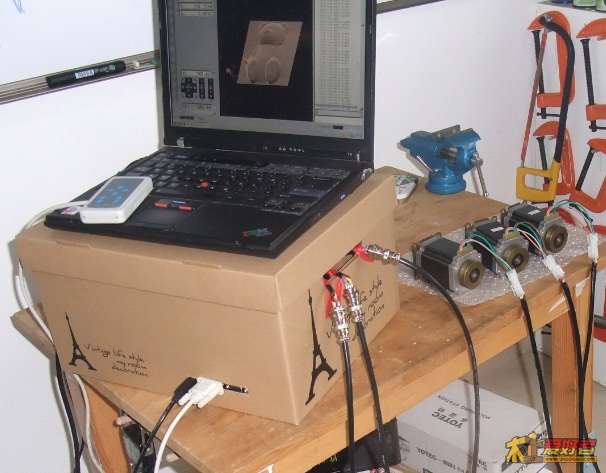

9 A! o" n" R% e( L, ]临时用个纸箱装电源和驱动板：
$ ~: H" O. v" K8 V+ _: h0 j
& f# r& Z; i* q- e2 \: I  m

8 D8 \. X  z; F6 b* f+ s
* d9 ]' t" E0 }! d9 F
2 j* x5 X; S" Q$ J1 }" b

xiongyw

0 s" V( m- z, W$ a6 ]

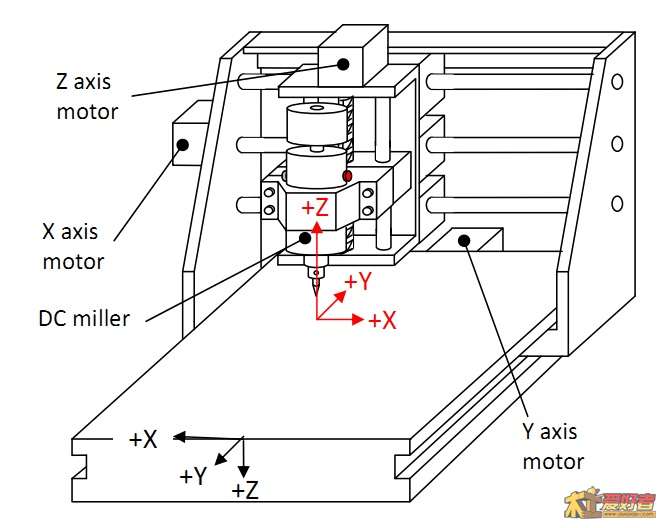

三轴配置方向打算按下图红色坐标轴配置（以面板为参考）：


* A: l: l; y( A% Z; E3 c


* [$ N0 ]+ x% x1 W# }* t, B9 R各轴的行程大约为：
( }" j+ O" X7 Z! n! r2 t' J
' x" d) G* [$ s5 U* [5 B$ MX: 260mm
Y: 370mm
Z: 80mm

expird

看照片，这个架子不如想象的好。不知道钢性如何，楼主这套多钱买的来着？
0 I1 [$ V  L) y) {* R' V主轴先买个风冷的300W的用着吧。

xiongyw

expird 发表于 2012-9-4 12:58
0 n0 B) C; K/ f( {) G. z% V: X& _看照片，这个架子不如想象的好。不知道钢性如何，楼主这套多钱买的来着？
9 d% i7 v0 o3 j  G8 R4 W0 J. g4 I$ Q主轴先买个风冷的300W的用着吧。

+ W7 r  b9 Y$ X2 H# {价格2750。物流98元。
# U3 N( Q/ N6 U( @" P- h3 {
2 t! f7 v7 ]4 S7 C6 ~3 b刚性我也没有什么概念。。。感觉Y轴前后小幅来回移动时有晃动感。。。

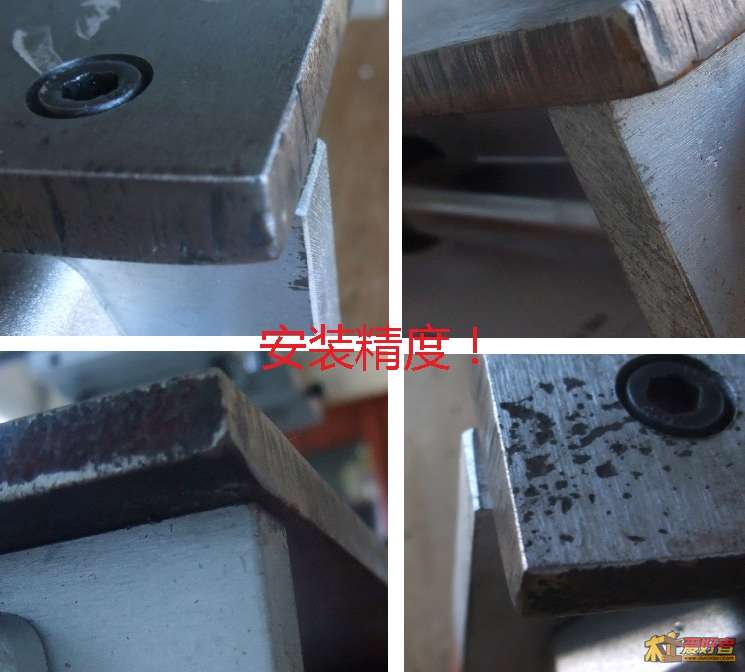

架子做工不怎么样，面板不知道是拿什么切割的，边上一道一道的很显眼。不过可能价格决定做工吧。。。

1 p& w  H+ g, @9 w$ T风冷300W有什么推荐的吗，静音的最好。谢谢。

expird

我觉得从机架的强度上看，也没必要上800w以上的水冷吧，先买个e543级别的用用看。想升级2手也好出。
