中CNC毒了，最近。。。

初级玩乐 · 发表于 2012-7-15 22:28:39

xiongyw 发表于 2012-7-15 22:03 6 D* Y7 u1 Q. M1 L3 G% s1 U
谢谢推荐，我回头仔细看下。我场地有限，主要寻觅50cm以内的三维尺寸。3040的都稍微打了些。

选了一晚，电源也没选好，24V12W，100元，40V 400W170。都不知道怎么买了。。。。。雷塞驱动也找不到正品商店。。。。。如果上面的东西都有了，还需要购买什么呢？？限位开关？等等？

szlgwuj · 发表于 2012-7-16 10:16:19

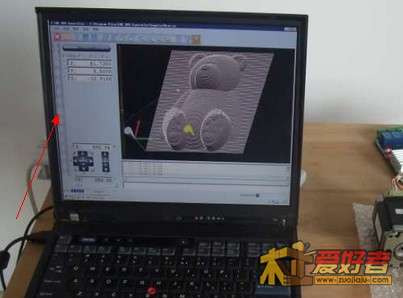

楼主你好，这个软件我用了一些时间了， cnc usb.jpg

你这个软件好像没有注册呀！左边工具条都没变颜色呀！而且是低版本没有升级

szlgwuj · 发表于 2012-7-16 10:27:23

不注册，好像有限制呀！
我买的是三轴的，也可以扩展到四轴。
我是在淘宝上注册的，还花了10块钱。

初级玩乐 · 发表于 2012-7-16 21:48:52

今天有拍了N多丝杠固定座，螺母，滑轨、滑块，先买来，研究如何做一个Z轴。
1605-350MM滚珠丝杠1只，丝杠螺母一只，螺母固定套一只，丝杠固定座2只；
SBR16-400MM带托滑轨2只，滑块2只；
总计：476元，NND一个小小的Ｚ轴都这样昂贵。。。。而且还不全。

为了自己做雕刻机架子，今天又购入如下装备：
１＼家用电焊机一台，５６０元；

２＼小台钻座一个，８０元；

３＼国产劣质角磨机一台，１１４元；据说是东城的。

初级玩乐 · 发表于 2012-7-16 21:52:07

关于丝杠和滑轨，什么台湾上银＼下银的。。。品牌货固然是好，但是淘宝里购物，天知道他们卖的是不是正品。。。。只能祈求上天了。。。主啊！把那些卖假货的都收了吧！

初级玩乐 · 发表于 2012-7-16 21:55:57

今天找到了一些有用的知识帖子http://www.xyzdiy.com/viewthread ... 1&authorid=6637对楼主可能有用。

mazhe · 发表于 2012-7-18 22:19:41

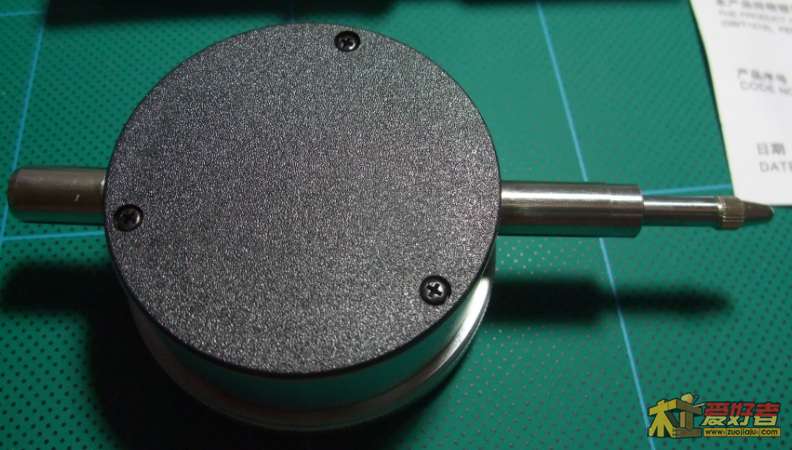

北电的表跟我的一样 ~~呵呵共同研究

szlgwuj · 发表于 2012-7-21 10:02:20

初级玩乐发表于 2012-7-15 22:28
6 [5 a6 b9 E6 X( \' T0 s选了一晚，电源也没选好，24V12W，100元，40V 400W170。都不知道怎么买了。。。。。雷塞驱动也找不到正品 ...

分开供电不会有干扰，一个电源会有高频干扰，机器不稳定。

xiongyw · 发表于 2012-7-22 14:54:07

以前买过一个大有雕刻机，1.3kw，带调速（空转12000rpm到22000rpm）。不知道能不能拿来做主轴。。。

http://www.zuojiaju.com/thread-75214-2-1.html

直径89.5mm左右，重量2.82kg:

xiongyw · 发表于 2012-7-25 21:34:11

本帖最后由 xiongyw 于 2012-7-25 21:36 编辑

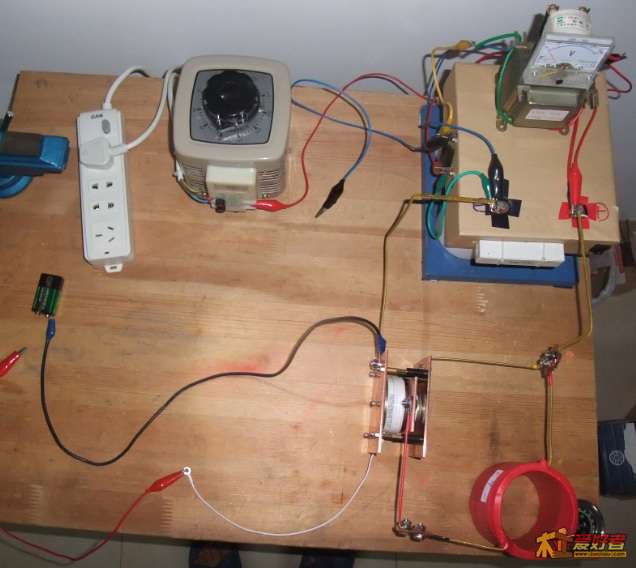

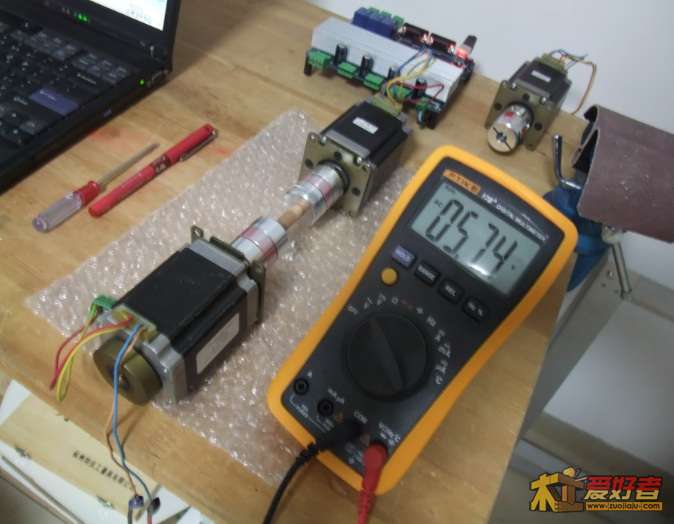

测了下电机在不同的转速下的感应电压，这个主要是做个记录，等有机会给电机充磁了，可以对比下充磁前后的效果。


Axis settings: 640 (steps/mm)：16细分，1.8°/步，假设是1605的丝杠（转一圈前进5mm）。

进给速度    转速    感应电压
(mm/min)    (rpm)    (VAC)
---------------------  ---------
5    1          <0.1
50    10          0.6
  300    60          3.5
  500    100          5.7
  600    120          6.8
1000    200          11.2
1200    240          13.2
2400    480    0.57A电流带不动，2.25A电流带动下电压在17~18之间抖动。
