中CNC毒了，最近。。。

xiongyw

台面平整度测试的视频，X轴左右20cm的行程高度差50丝，大家看看怎么调整啊。

http://v.youku.com/v_show/id_XNDQ3NTE2MjAw.html
( t: p: v  m+ s  d# J3 x
  g3 V* n- G( A) `

xiongyw

xiongyw 发表于 2012-9-6 20:51
; a# P% V* j: f* e台面平整度测试的视频，X轴左右20cm的行程高度差50丝，大家看看怎么调整啊。

; E& j# d- }6 O: X& ]2 H) F% shttp://v.youku.com/v_show ...

; Y7 ~$ b  f- y% e6 X我在左边两个螺丝孔上面各垫了一片m6的平垫圈，再打表测有所改善。差距在25丝左右。主要是在X轴的中部，两头好一些。这个我估计是和X轴的丝杠桡度有关，16的丝杠还是有点细，手在上面轻度下压或上托，就有10个丝左右的变化。建议卖家以后可以考虑下加强X光轴的刚度。

yanxiafeng

ni你好，我想跟你请教下你买的那款全钢的雕刻机 咋样啊，我也想入手一台，我还看好一台全铝的机架要2300,不知道你那个工作情况如何，方便加我QQ吗，忘赐教！谢谢，410224306

expird

平整度不好没事的，
上面加一块木板，然后装上铣刀自宫一下，肯定就平了，现在这状况怎么调也调不够精度的。

expird

阿乱那台光机的价格就11000 了还是不要比了吧。呵呵

xiongyw

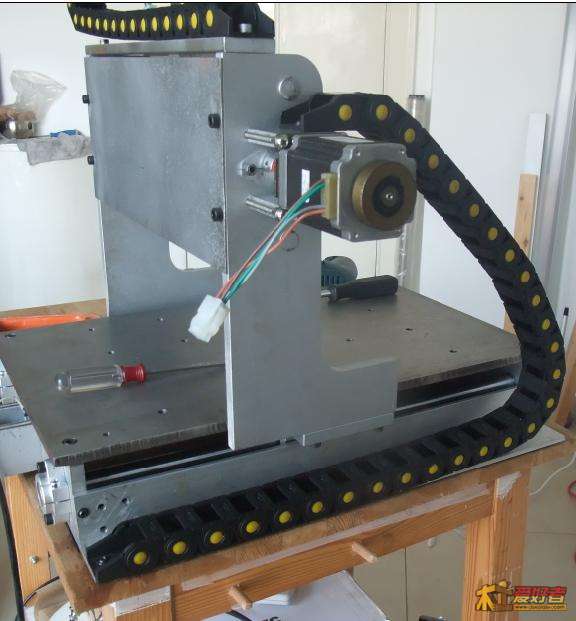

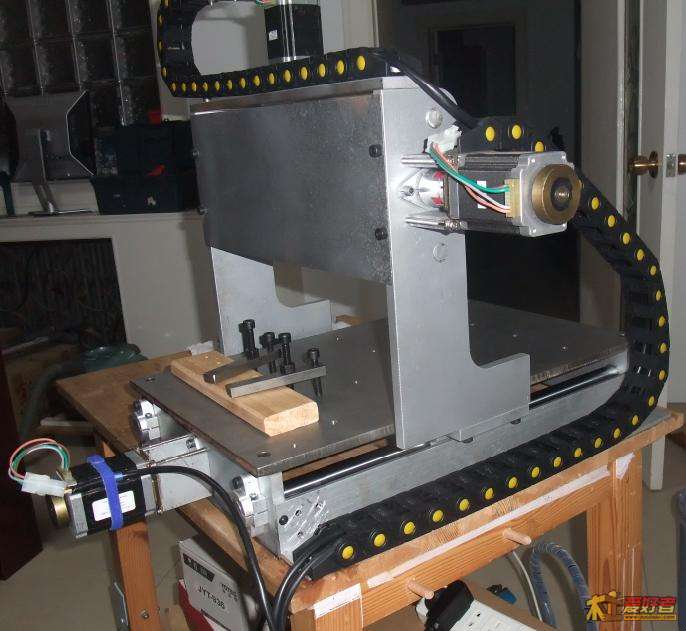

今天装了拖链。

  J  m6 ^( D$ l/ u拖链来自这里：http://item.taobao.com/item.htm? ... &id=15262005184
4 J8 S% T2 _0 R# |  p# Z) t
不知道买多大内部尺寸的，就买了最小的，18*25mm的。用着够了，虽然还没有放入主轴和限位线，感觉也会很宽松。

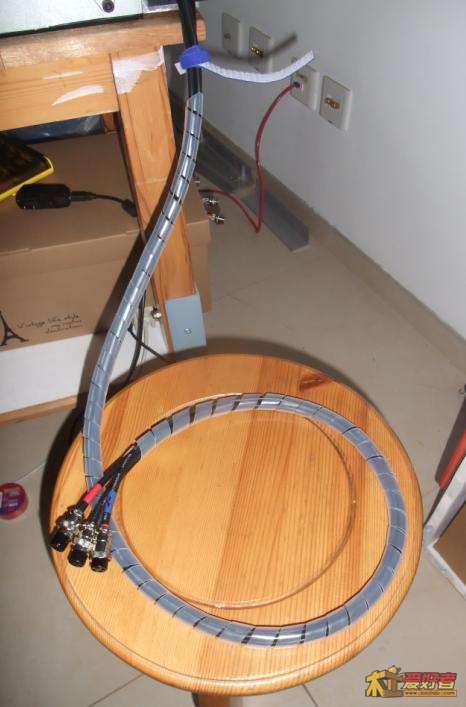

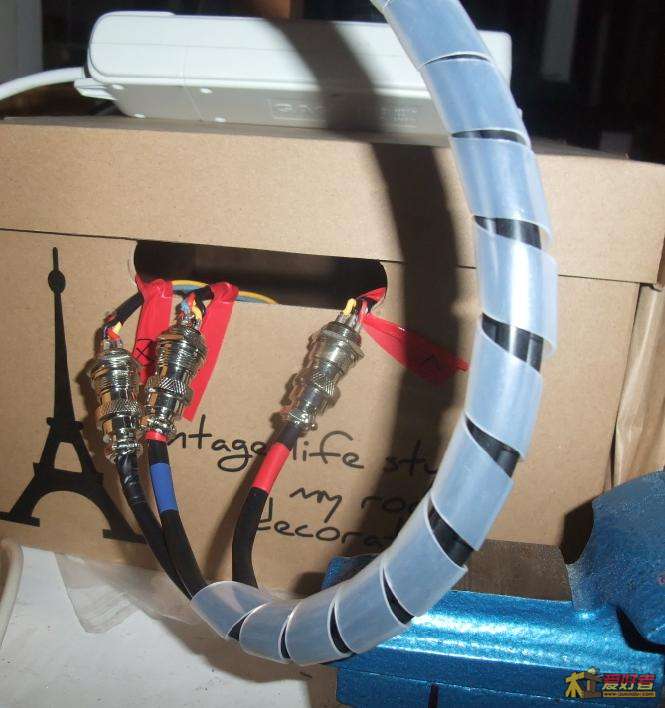

另外，装上拖链以后发现以前留的电机线的长短不合适，X轴的还可以，Y轴的长了，Z轴的短了。于是又重新焊Y轴和Z轴的电机线。。。上几张图：
4 k7 \' L6 t0 M9 m9 W. G7 R0 O0 T

  U" D$ e9 e! n% R# }- ~
) x$ D; w" M: p2 T
% b7 @  ?4 \1 ?8 o. m7 ?


9 ^) a0 y, A$ G! W: ?( t





. o: @+ {& P2 c$ V6 G& o


" A, D# U; @% F0 t% C) i  A: P$ h' j
) Z1 I# E/ ]; J5 F( R
1 S: }  a( R& B% j

xiongyw

xiongyw 发表于 2012-9-16 21:12
0 Y. D' F5 g/ U0 j7 }1 N今天装了拖链。
& \" `9 C3 M& X' F+ ]3 s# P
拖链来自这里：http://item.taobao.com/item.htm?spm=a1z09.5.0.42.f9098f&id=152620051 ...

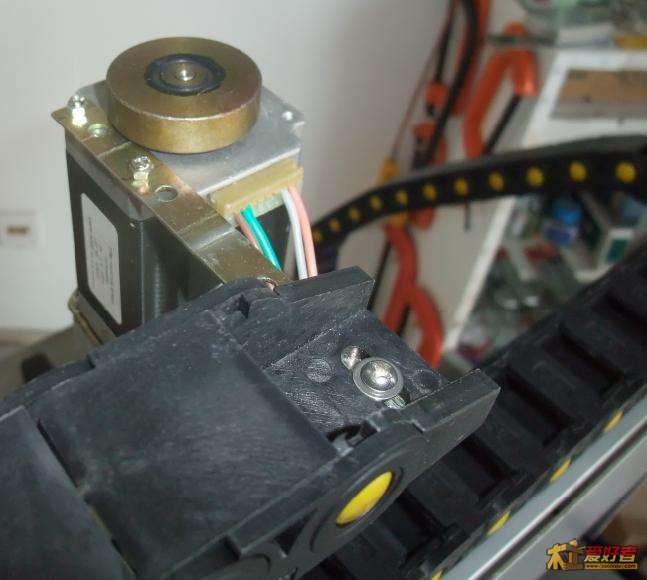

6 U+ f) y& O1 k& RZ轴电机和拖链的连接用了一块小铁片。小铁片固定在电机的屁股上，没有在屁股上钻眼攻丝，而是利用了它自带的固定螺丝孔(m3)，把原来的固定长螺丝截短一点点，留一点空间来固定铁片。强度薄铁片够了，美观上差一点，以后再说。
8 r3 I- H% R- [1 K7 h) B2 Q2 j
- B4 {: ~0 n; }! X2 D3 f, S# P限位的还没有搞上。开关已买，小号的，身上的孔是2.5mm直径的，怎么固定还没有想好。。。
0 Z5 c' g. @, K: ~; d

xiongyw

xiongyw 发表于 2012-9-16 21:21
( K2 ~2 \8 k+ i& f8 v# qZ轴电机和拖链的连接用了一块小铁片。小铁片固定在电机的屁股上，没有在屁股上钻眼攻丝，而是利用了它自带 ...

+ s4 w) ^3 ?5 R

有堆刨花

果然是很毒很毒啊  烧一台要多少米？？

xiongyw

有堆刨花 发表于 2012-9-17 02:50
果然是很毒很毒啊  烧一台要多少米？？

我还没有弄完，也没有统计费用。目前工具材料加起来花了不少，不过学习新知识总是要出点血的。。。

xiongyw

为了固定限位开关，今天拍了2.5mm的手工丝锥。手头只有m3和m4的丝锥，顺便把m5/m6/m8/m10的也拍了。据说是富士进口的。带运费又花了小200百。

laocaihy6198

楼主中毒不浅啊，那充磁机电容耐压低了，我觉的，，，，，，，，

xiongyw

laocaihy6198 发表于 2012-9-18 17:35
$ d/ a" b9 K6 r' i4 [' Q: g楼主中毒不浅啊，那充磁机电容耐压低了，我觉的，，，，，，，，

! C& S( g! p4 O' ^* S3 W0 x, j' \你说的没错。不过我手头只有这样的电解。。。450V耐压的大水塘来两个串联下，效果估计就好多了。

xiongyw

最近车坏了，几个周末都在修车。。。郁闷中。。。不过据修车厂今天说修好了。

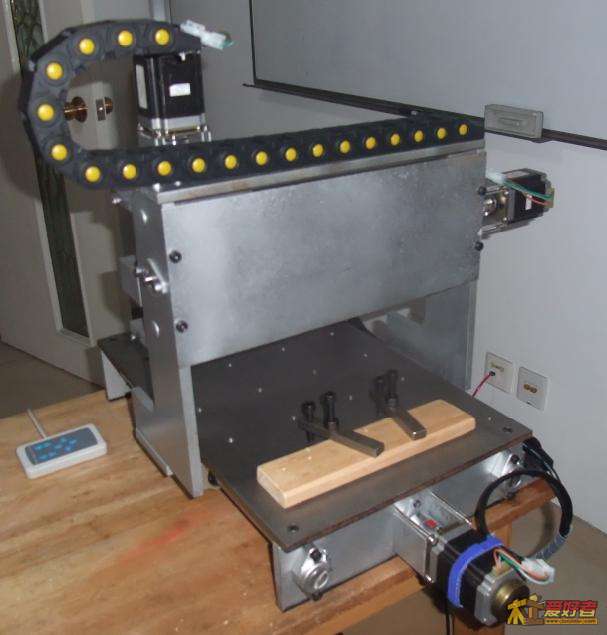

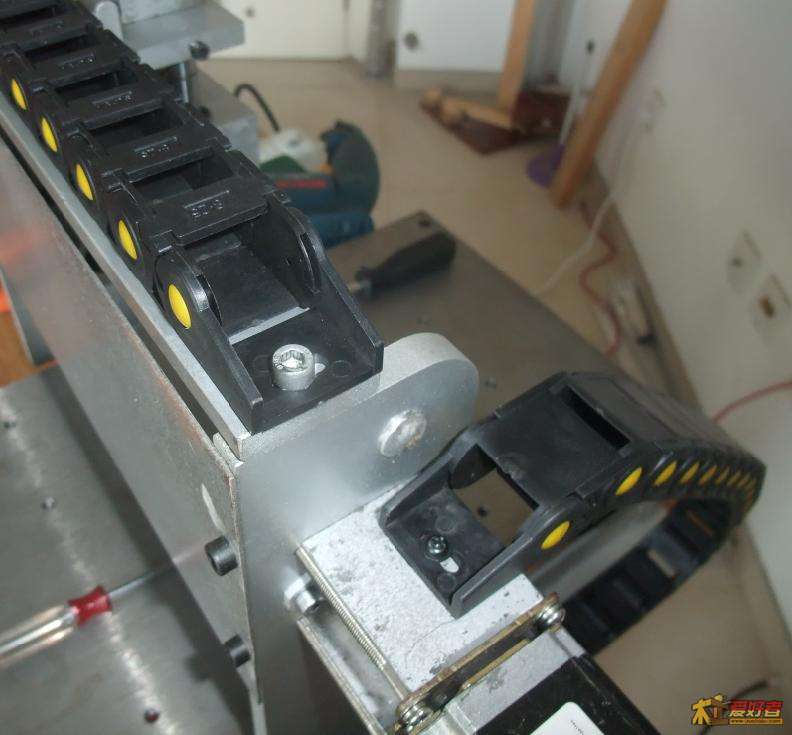

周末抽空把Y轴方向的拖链更新了下，上下折叠后平行（我看网上大家的图片都是这么搞的）：

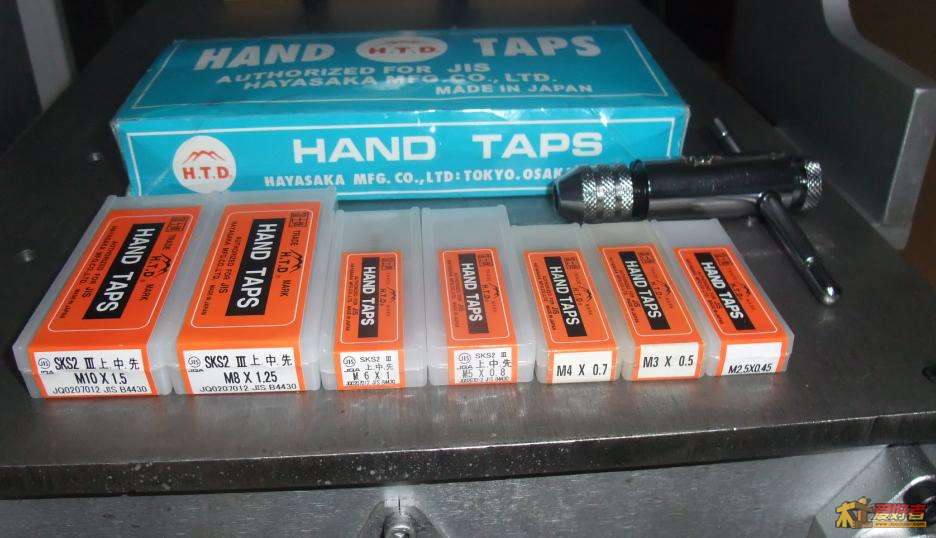

手工丝锥今天也到了，合个影：


" w0 a  Z% [1 o2 u# \# M2 E
42mm的主轴夹具在路上了。
( K* ]3 a9 x3 ]. y; V  {

qf8901

真是中毒了，还好，俺中不了毒！
