中CNC毒了，最近。。。

xiongyw · 发表于 2012-8-15 16:18:02

xiongyw 发表于 2012-8-15 16:14 3 Z, U* h1 m' ^+ X

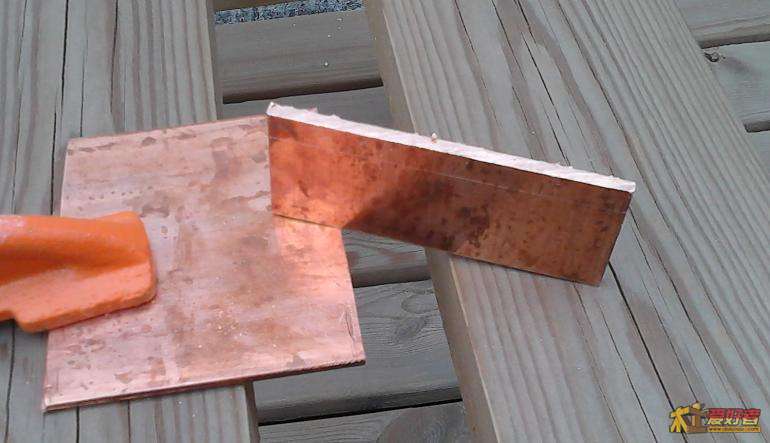

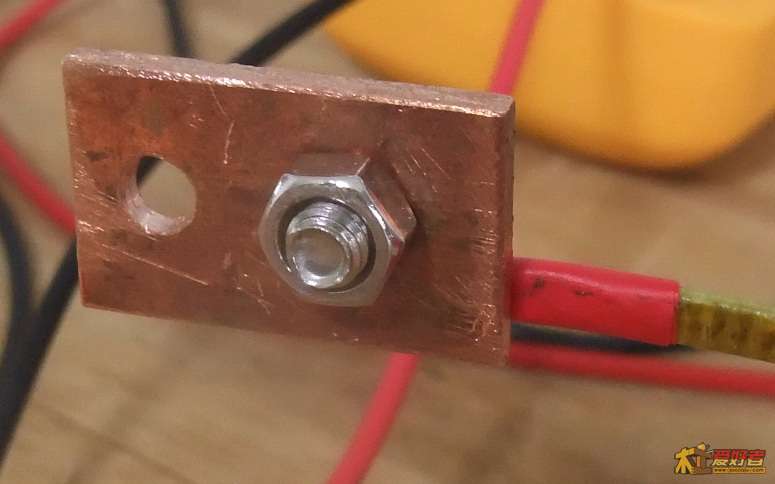

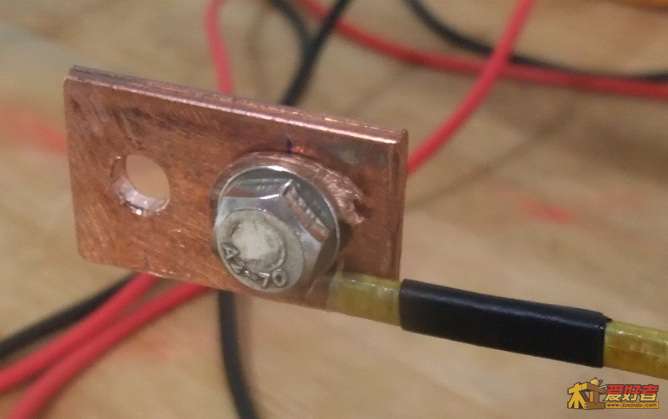

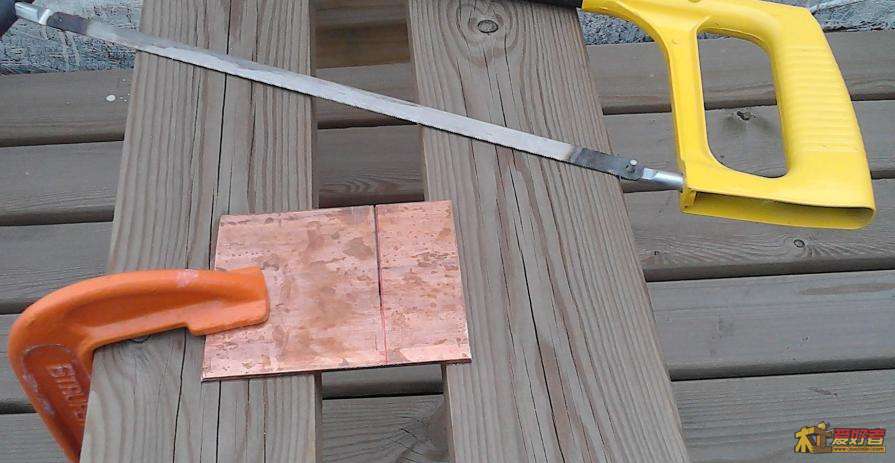

第一次玩可控硅，做了些功课，但是没想到安装可控硅及其散热器也需要费些功夫。买专门的配件也不便宜。
Q3 c2 K' q5 I5 a0 A$ S7 k. R/ c ...

新买来的可控硅需要先测试下。查了些资料，用两种方式先后测试了下，大致是 ok 的。

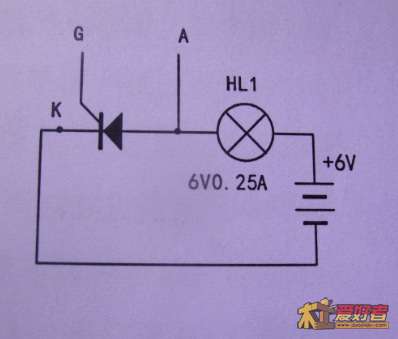

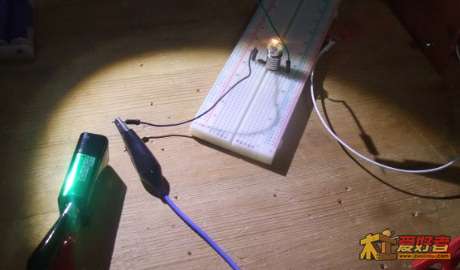

第一种，低压电池测法：

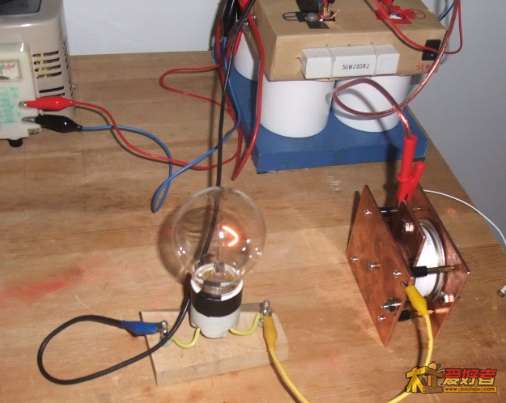

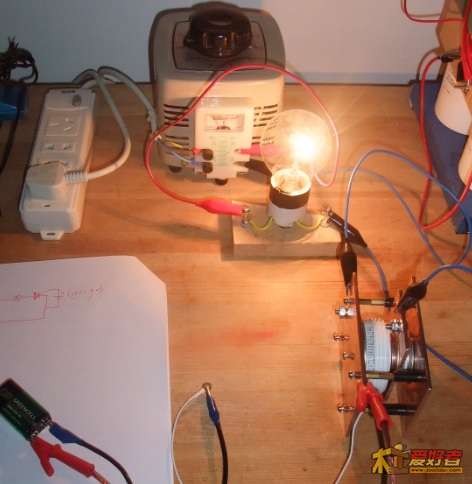

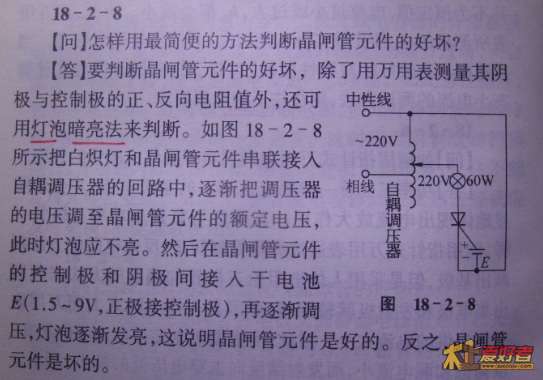

第二种，可调交流测法：


xiongyw · 发表于 2012-8-15 16:19:19

xiongyw 发表于 2012-8-15 16:18 ; j/ L0 t( }0 N- [
新买来的可控硅需要先测试下。查了些资料，用两种方式先后测试了下，大致是 ok 的。
|% E- k6 I& v! y& f" k B2 I, k& z6 Z! G3 h* b8 K
第一种，低压电池 ...

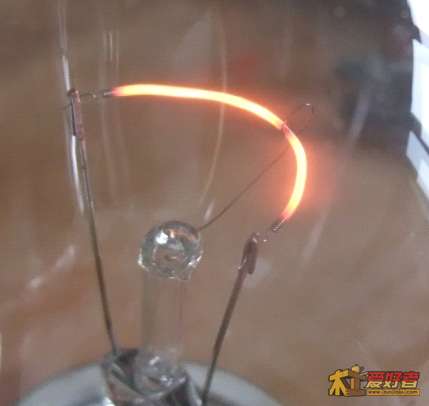

白炽灯灯丝特写：

xiongyw · 发表于 2012-8-15 16:23:44

xiongyw 发表于 2012-8-15 16:19 % h( U4 ]5 `: I1 j* B5 a3 x
白炽灯灯丝特写：

也测下二极管：

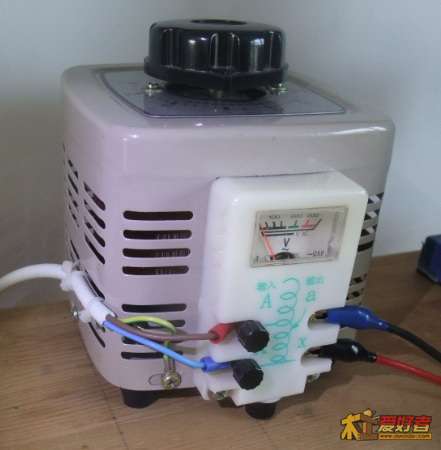

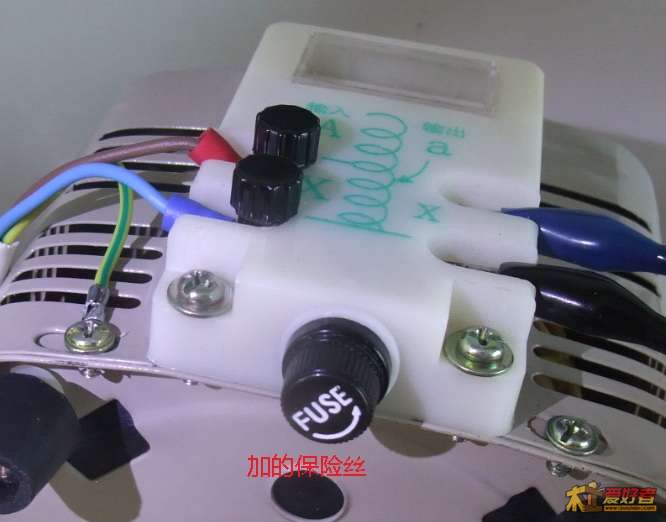

500W劣质调压器，中发买的，170元。
回来自己给加了个保险丝。

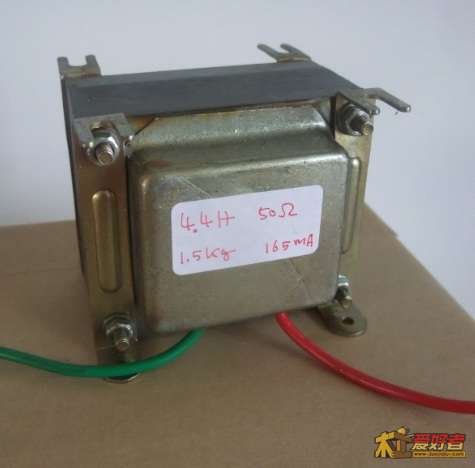

限流电感，存货。

充磁线圈，1.5x4mm的铜线绕了大约80圈。
用了1kg的铜线。一共买了2kg

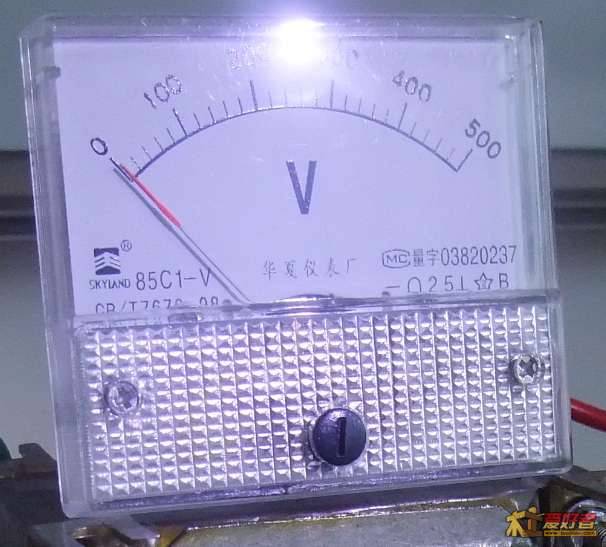

直流电压表：

蔡细丢 · 发表于 2012-8-15 18:07:56

太帅了

xiongyw · 发表于 2012-8-15 21:00:37

本帖最后由 xiongyw 于 2012-8-15 21:11 编辑

绕线圈过程中碰到了一些困难。开始用洗发水瓶子的一节做骨架，绕的很失败。主要是骨架太软，也没有经验：

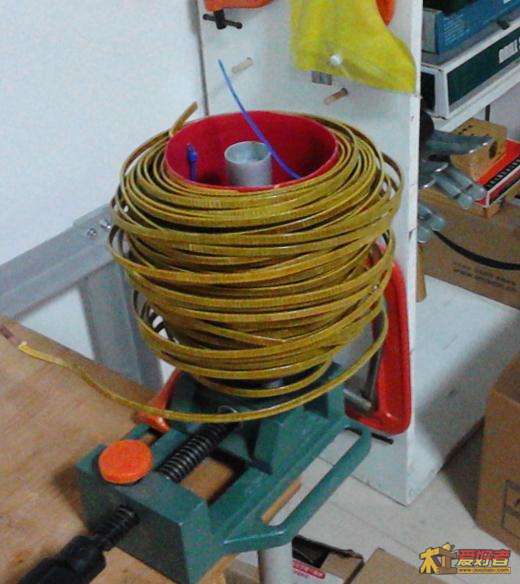

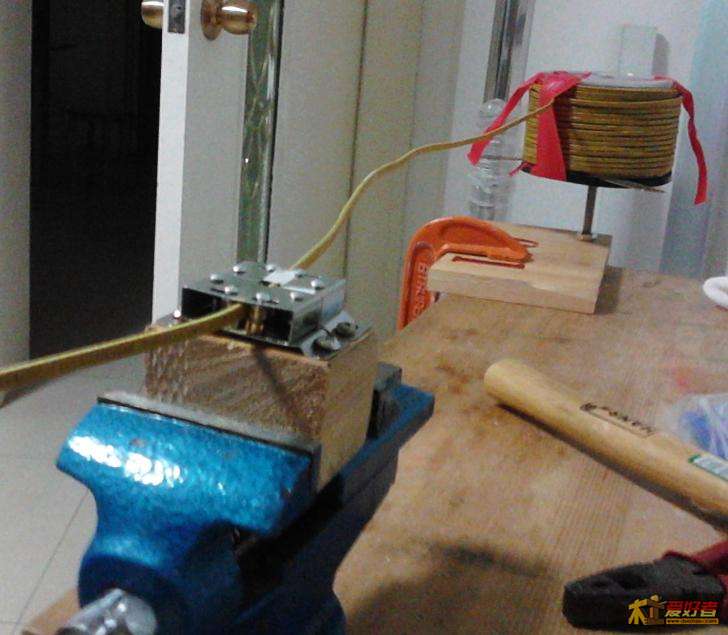

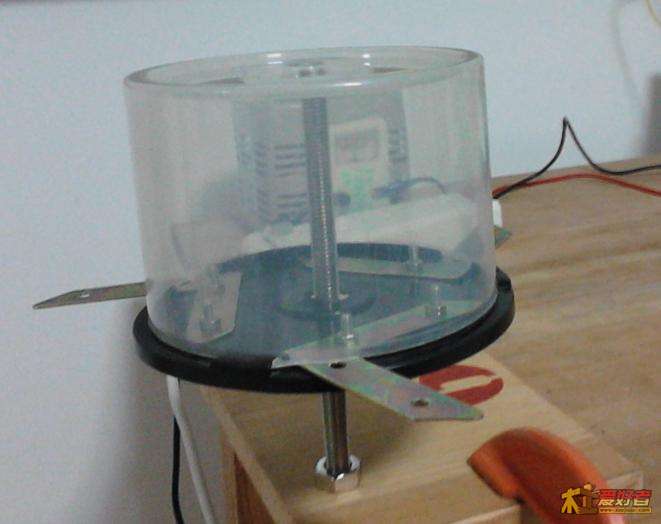

于是想了个办法先把纱包线绕到一个合适的线轴上再去寻觅线圈骨架。线轴最后选中了光盘盒。中间桌虎钳
上固定的是装修时剩下的小门扣，大小很合适，用来给纱包线施加一点夹力，不然线绕得太松，不好操作：

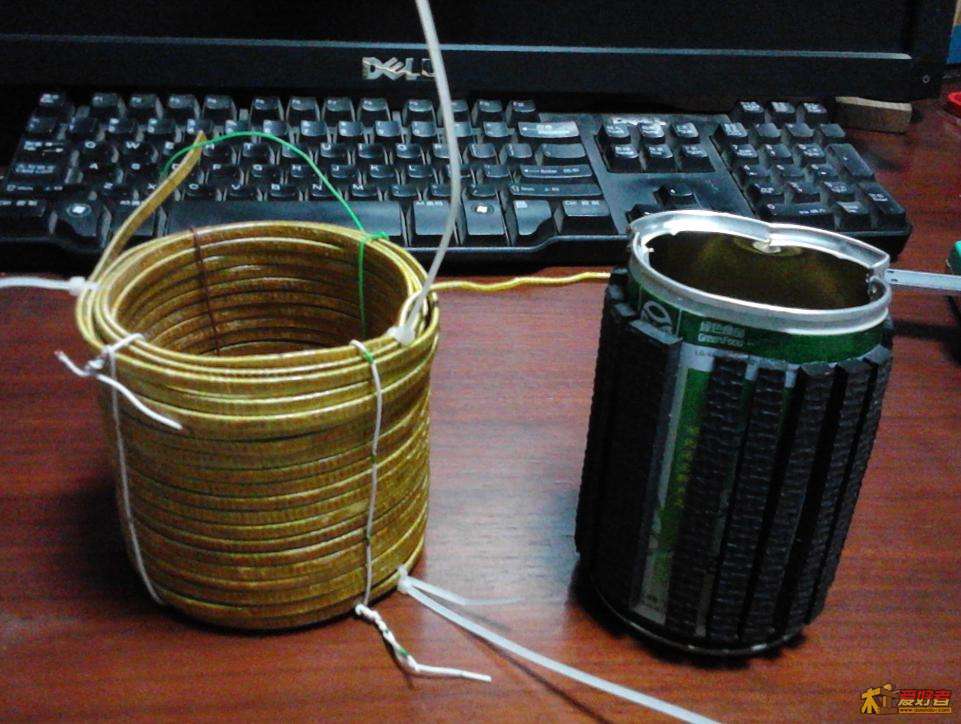

经过好几天的踅摸也没有找到合适的骨架，后来用了个笨办法。茶叶罐外径65太小，给它外围粘上一圈5mm的
座椅垫，外径正好变成75，也就是线圈的内径，放我的57电机正好。于是又开绕了：

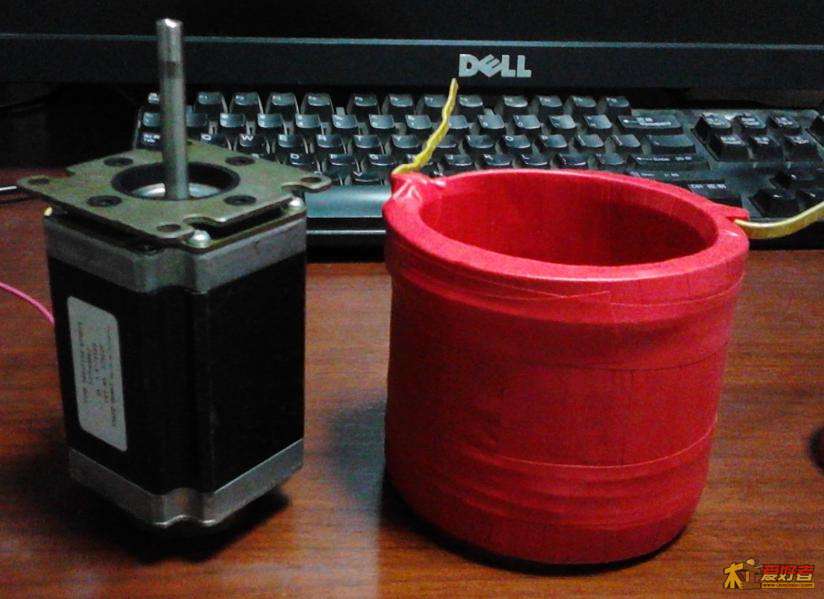

绕的过程中要有人帮忙系一下线最好。我老婆不肯帮我（不阻扰我瞎玩我就谢天谢地了），自己手不够就加上牙齿，总算绕完了。把茶叶罐挤压扁就可以脱出来了：

xiongyw · 发表于 2012-8-15 21:52:54

xiongyw 发表于 2012-8-15 21:00 3 d2 y# M' i/ J) U7 T4 d: B1 B
绕线圈过程中碰到了一些困难。开始用洗发水瓶子的一节做骨架，绕的很失败。主要是骨架太软，也没有经验：- t& f# ^( P" d# U% B2 [
...

先试验下给螺丝刀充磁：

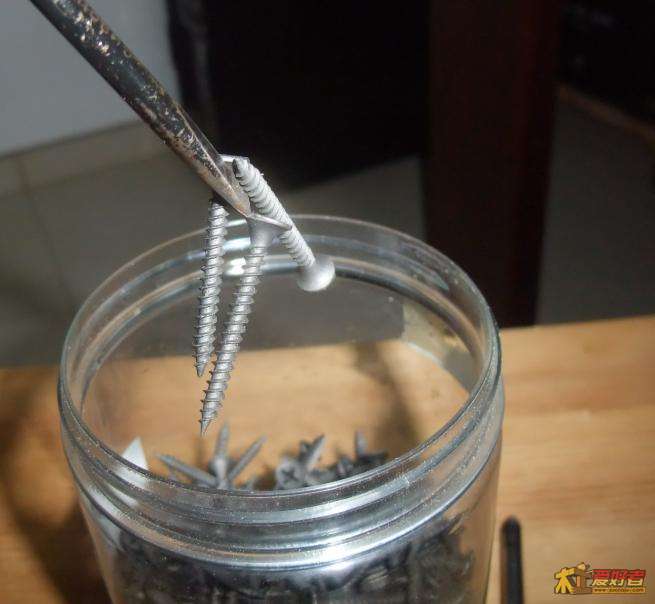

几乎没有任何磁性的刀头，冲了一下之后有了些磁性：


顺便把另外两把螺丝刀也充了下。

xiongyw · 发表于 2012-8-15 21:54:33

xiongyw 发表于 2012-8-15 21:52 7 i5 ?( D& V4 C9 S2 k+ t) R
先试验下给螺丝刀充磁：

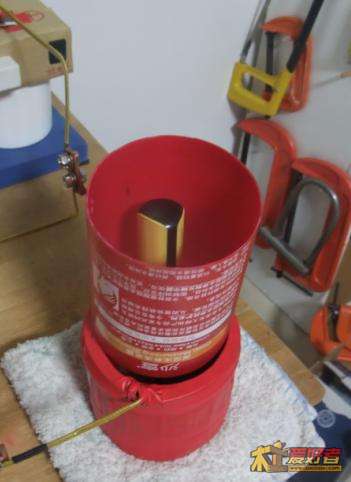

给一块小的马蹄铁充磁，有点意思：

、Νirvana · 发表于 2012-8-16 12:30:05

啥时候能出雕刻效果图

xiongyw · 发表于 2012-8-16 20:52:29

xiongyw 发表于 2012-8-15 21:54
' E P; N0 U$ z& C2 D6 Q6 b' |给一块小的马蹄铁充磁，有点意思：

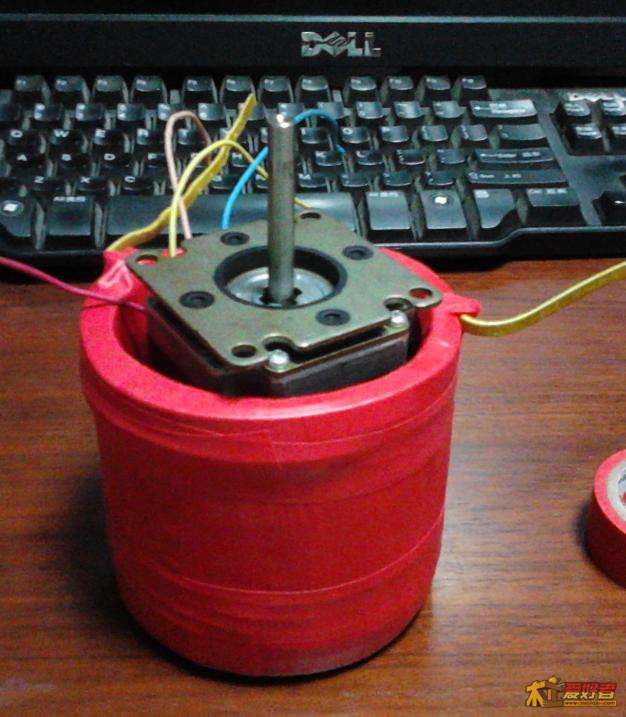

电机充磁测试的结果有些出乎意料：

1. 充磁之后测得的各转速之下的电压和没充磁之前的一样。结论：充磁没有什么效果。这个让人比较失望。
2. 拆电机。拆开之后会失磁，装回去再测。果然，各个转速之下的感应电压减半。用手转动也明显感到无力了很多。
3. 给失磁的电机充磁后再测，希望能够有所回升。结果，回升到了没有充磁之前的数据，基本没有变化。结论：充磁还是有些效果。但是有一些疑惑和不解，难道充磁前就是饱和的状态？

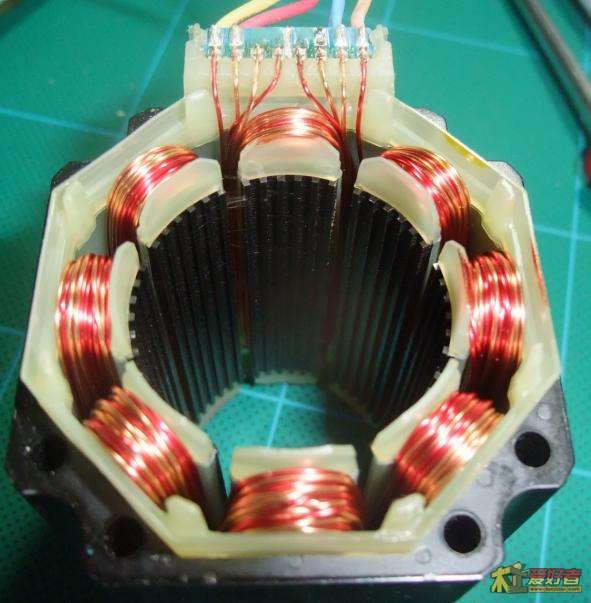

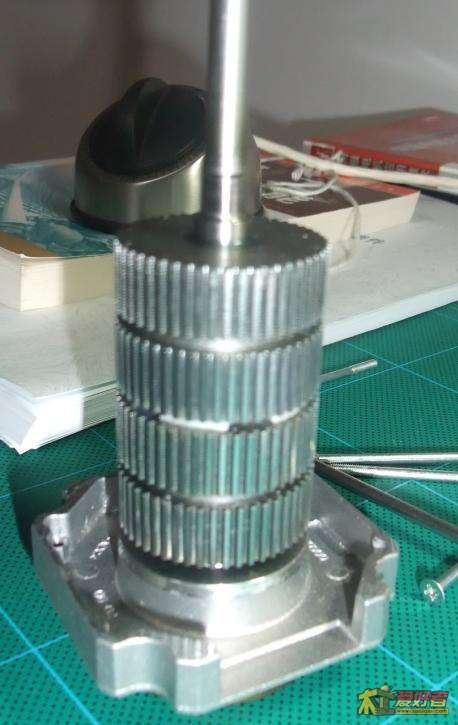

上两张拆机的图：

xiongyw · 发表于 2012-8-21 21:41:13

xiongyw 发表于 2012-7-15 00:03 ! e- G. m7 p G$ [- ?4 x7 d: M
机架太难搞了，打算买个现成的，初步相中了这个：4 `5 v) e R% c* s7 E

5 z$ E- ?/ a" G4 b( n7 g4 Vhttp://item.taobao.com/item.htm?spm=a230r.1.10.41& ...

终于在今天晚上下决心定了这个机架。期待中。。。

expird · 发表于 2012-8-22 08:13:00

楼主咱俩进度差不多，我也买了驱动和电机，也在纠结机架中
你定的7000那套吗？这个价好高啊。。

xiongyw · 发表于 2012-8-23 10:02:23

昨天晚上给一个电机重新焊接引出线，测试的时候把A+/A-和B+/B-两组线接混了，
于是悲剧了：板子冒烟了，X轴不工作了。。。接下来，没查线序，继续测试Y轴，
又冒烟了。。。后来才发现线接错了。。。纠正以后实验Z轴正常。

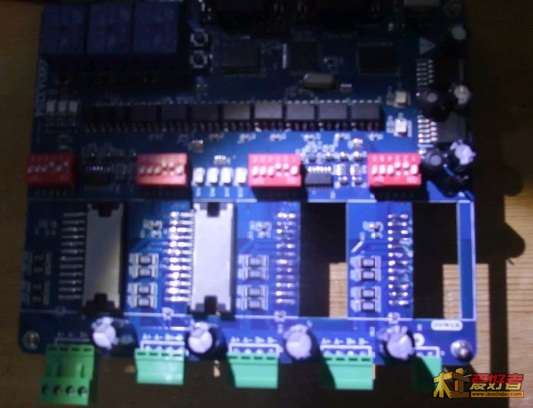

至少是驱动片子烧了，于是定了两片 TB6560AHQ，15元一片，打算换上试试，看能不能挽救这块板子。。。

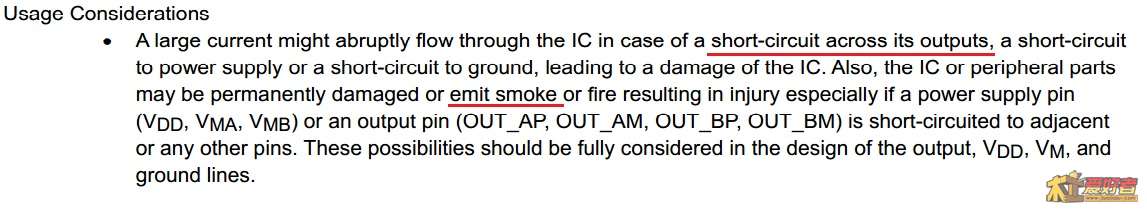

后来看TB6560的datasheet，上面写的注意事项就包括我说的情况。

xiongyw · 发表于 2012-8-24 10:04:23

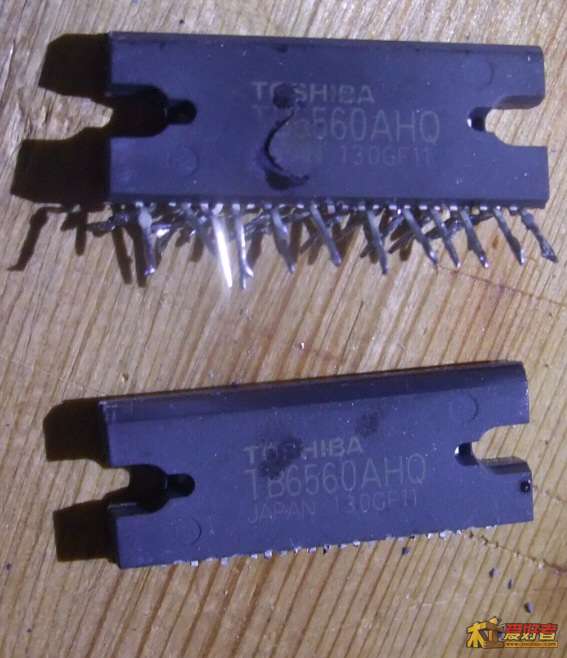

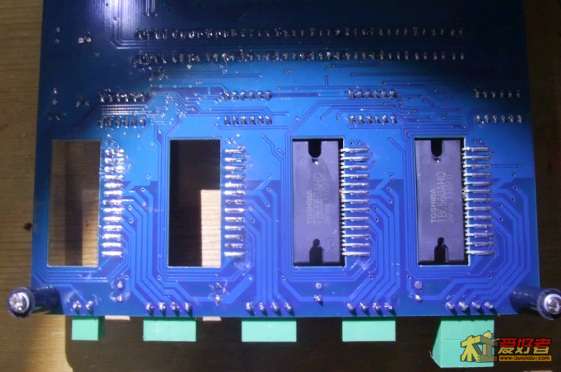

焊下来的两片 6560:

新买的6560昨天还没到。韵达真不靠谱，同城上午发的货，要第二天才能到。。。

xiongyw · 发表于 2012-8-24 10:08:34

本帖最后由 xiongyw 于 2012-8-24 11:02 编辑

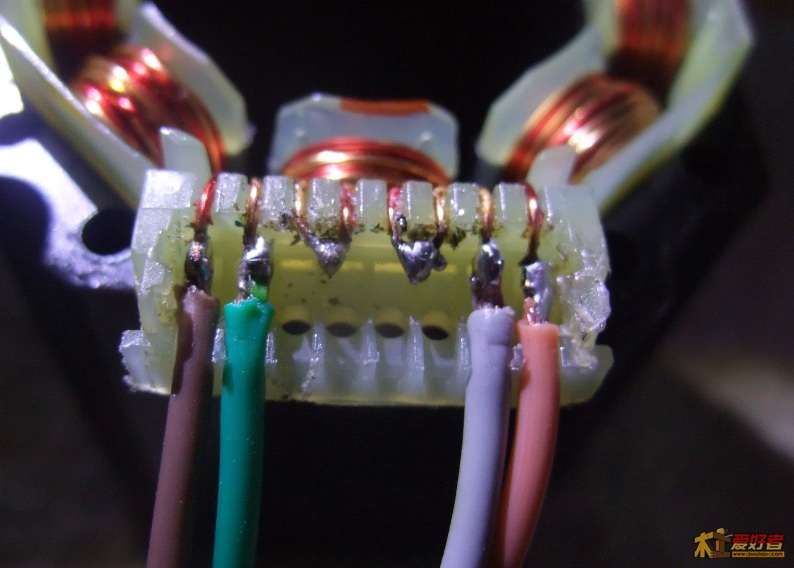

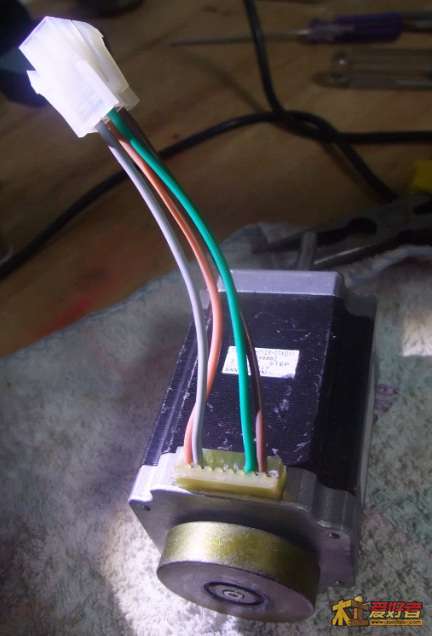

电机引出线的更换。不算满意。。。

地方太小，就这么焊了：

接小号田宫接头（据说田宫接头不是很牢，看看再说）：

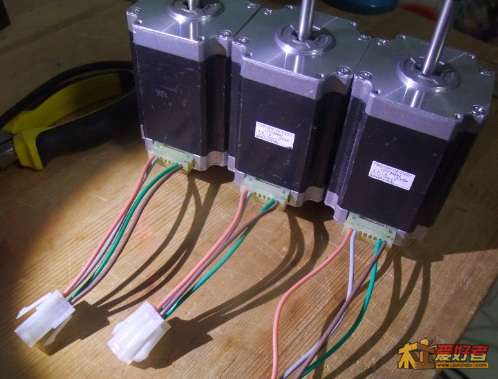

三个排队：

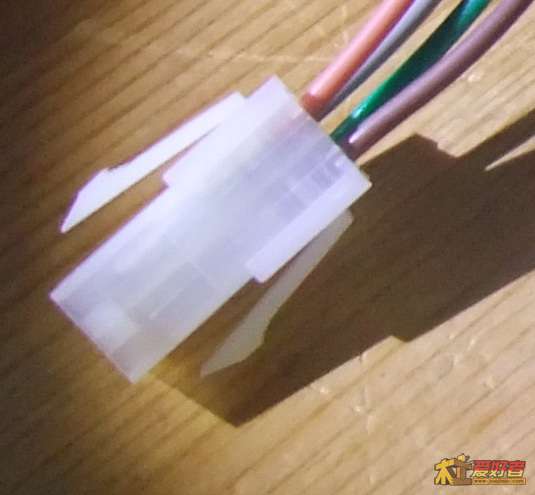

田宫接头特写（田宫的日语是tamiya）:

xiongyw · 发表于 2012-8-24 10:47:07

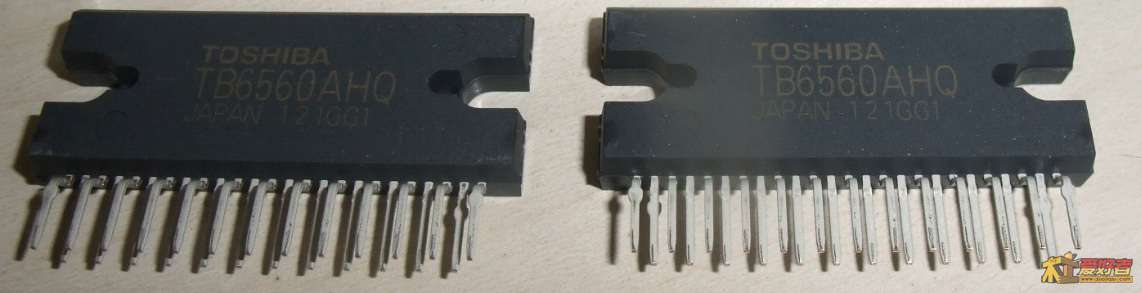

新的6560到了：
