中CNC毒了，最近。。。

金楠88 · 发表于 2012-10-11 23:16:43

超级发烧。。。。

灵鹤。美之木 · 发表于 2012-10-11 23:42:49

xiongyw 发表于 2012-7-11 20:30 , m, q0 k6 z1 ?
今天测了下电机永磁体的磁场南北。出力轴方向是N，手轮方向是S。三个都是一致的。手头没有指南针，拿小针浮 ...

请教一下测这个南北有什么用吗？

xiongyw · 发表于 2012-10-12 10:59:47

本帖最后由 xiongyw 于 2012-10-12 11:03 编辑

灵鹤。美之木发表于 2012-10-11 23:42 - A B. n8 C, w, v4 H. y) b
请教一下测这个南北有什么用吗？

测南北是为了玩后面的充磁实验。充磁线圈的磁场和转子的磁场方向一致，才能给在转子原磁场相同的方向上进一步磁化转子以加强转子的磁场。

如果充磁磁场和转子磁场相反，可能会：
1. 削弱转子磁场（和目标相反），或者
2. 转子磁场反向（可能影响电机的转向？这个我没有深究。。。）

不知道我说清楚了没有。。。呵呵

xiongyw · 发表于 2012-10-12 11:01:35

expird 发表于 2012-10-11 17:40
8 ~; `! P* ~' p) {6 H呵呵，也是，高兴就好，我预备了一个桌子来放雕刻机，就不用专门做架子了。
5 x# k2 t, {4 @我的铝合金雕刻机也整的有点 ...

期待你的大作！加油！

十六个字十六个字十六个字十六个字

灵鹤。美之木 · 发表于 2012-10-13 00:44:06

xiongyw 发表于 2012-10-12 10:59
! d/ M$ {- v: `测南北是为了玩后面的充磁实验。充磁线圈的磁场和转子的磁场方向一致，才能给在转子原磁场相同的方向上 ...

哦，似乎有点明白了。楼主玩的够深的啊，玩到骨髓里去了 ,崇拜

xiongyw · 发表于 2012-10-14 11:15:36

本帖最后由 xiongyw 于 2012-10-14 11:23 编辑

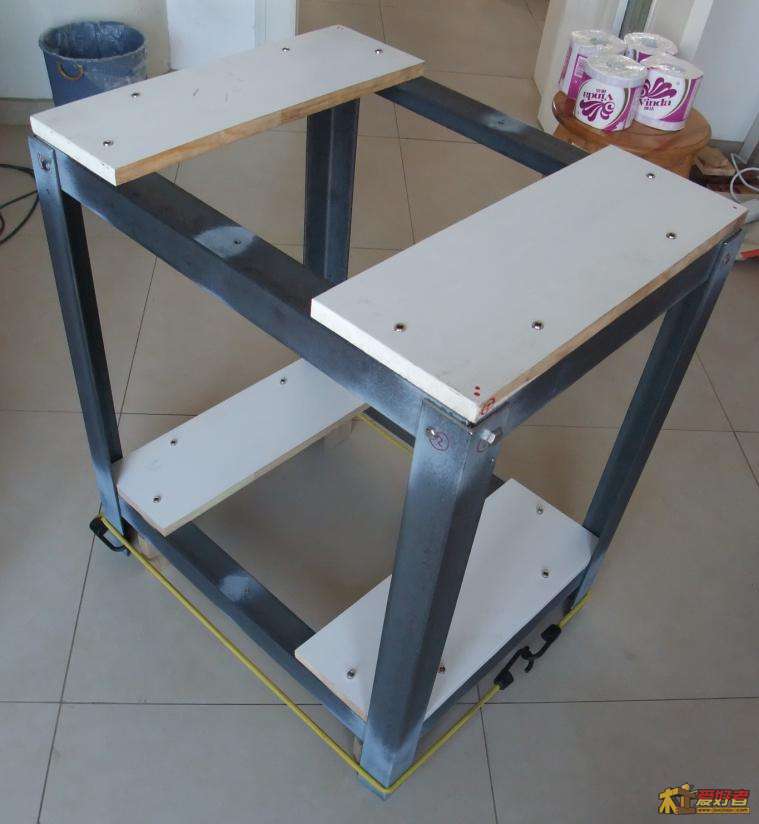

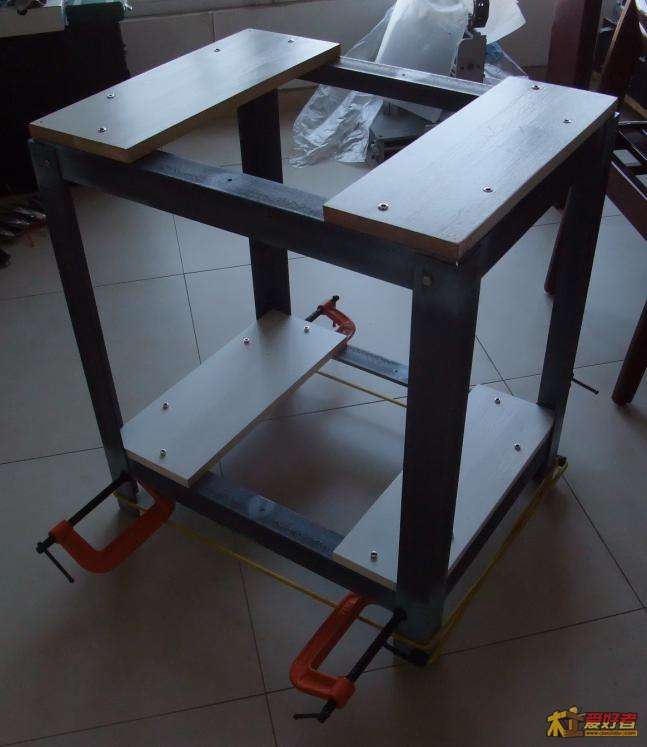

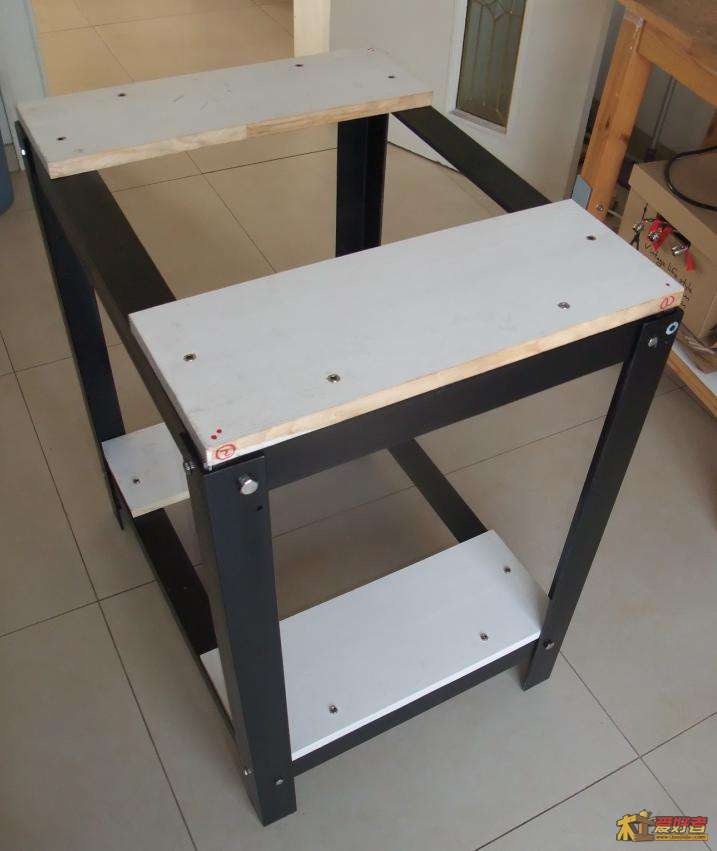

这个周末角铁架子总算基本完成了。上几张图片。

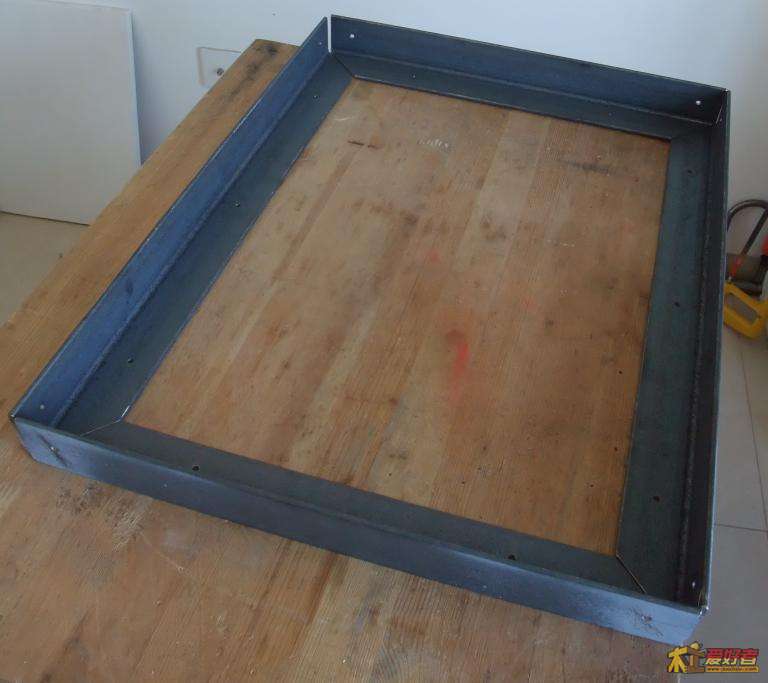

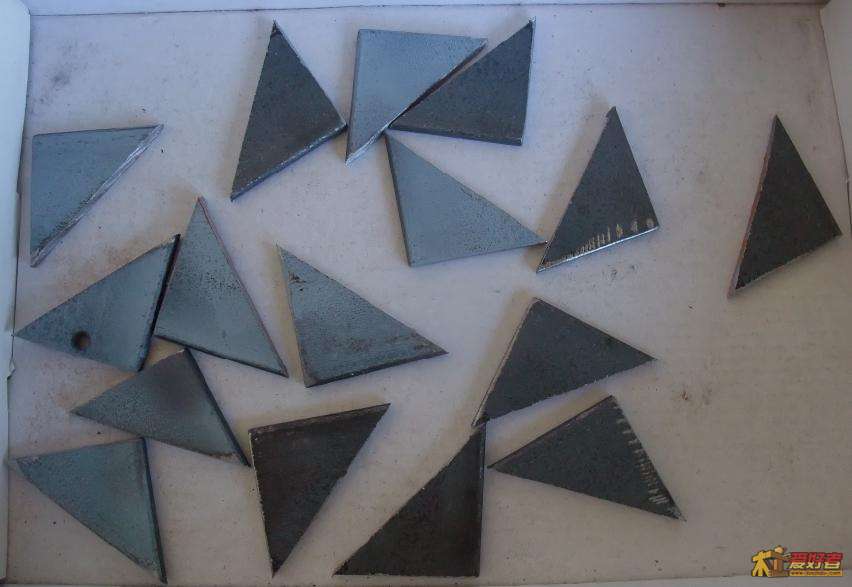

锯啊锯，终于锯完了。。。原来锯木头还是比锯铁轻松些。。。

木板没有整块的，凑合下也还行。。。

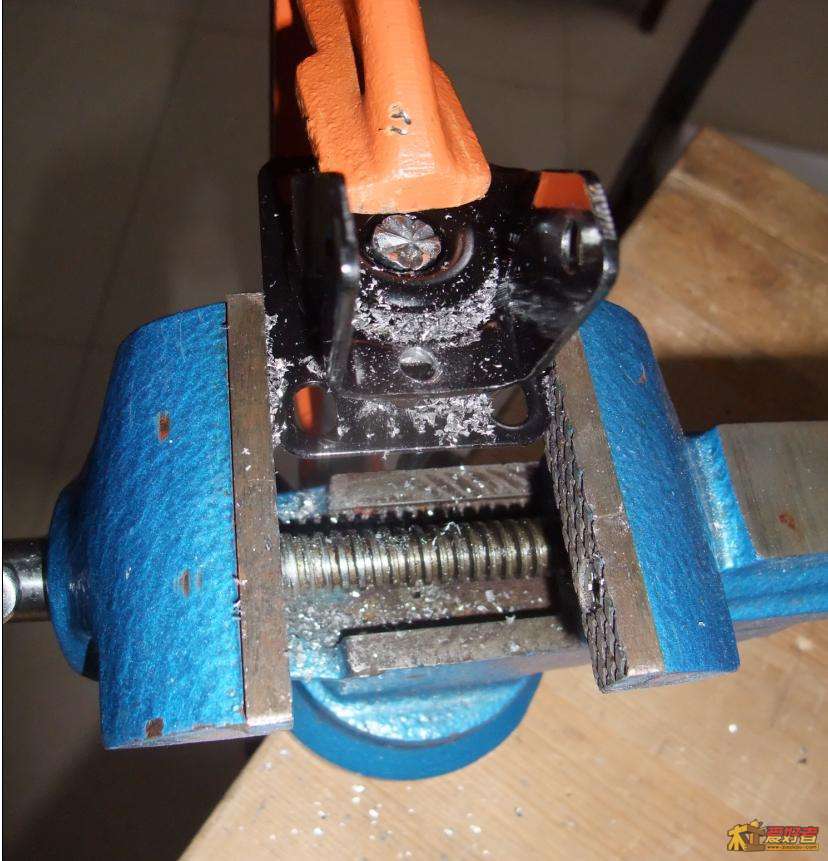

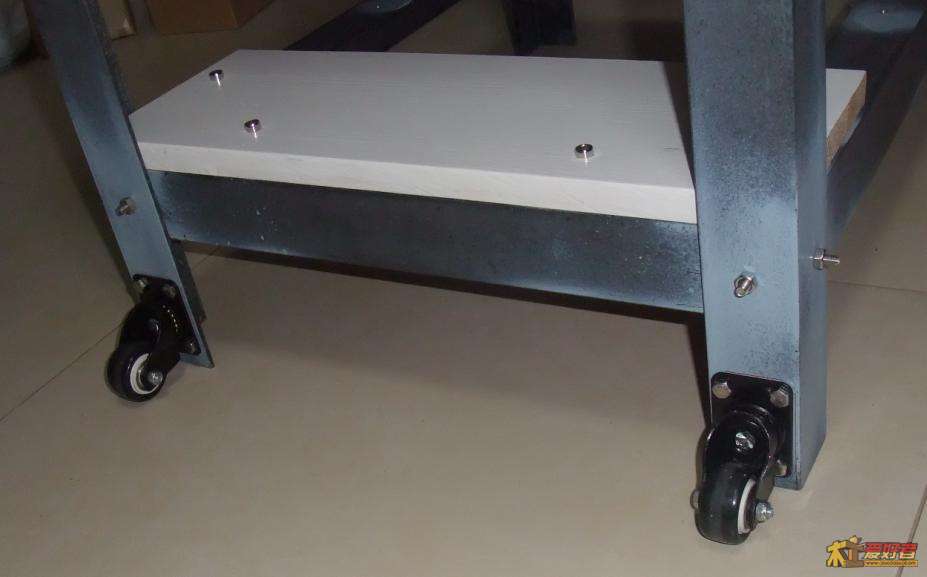

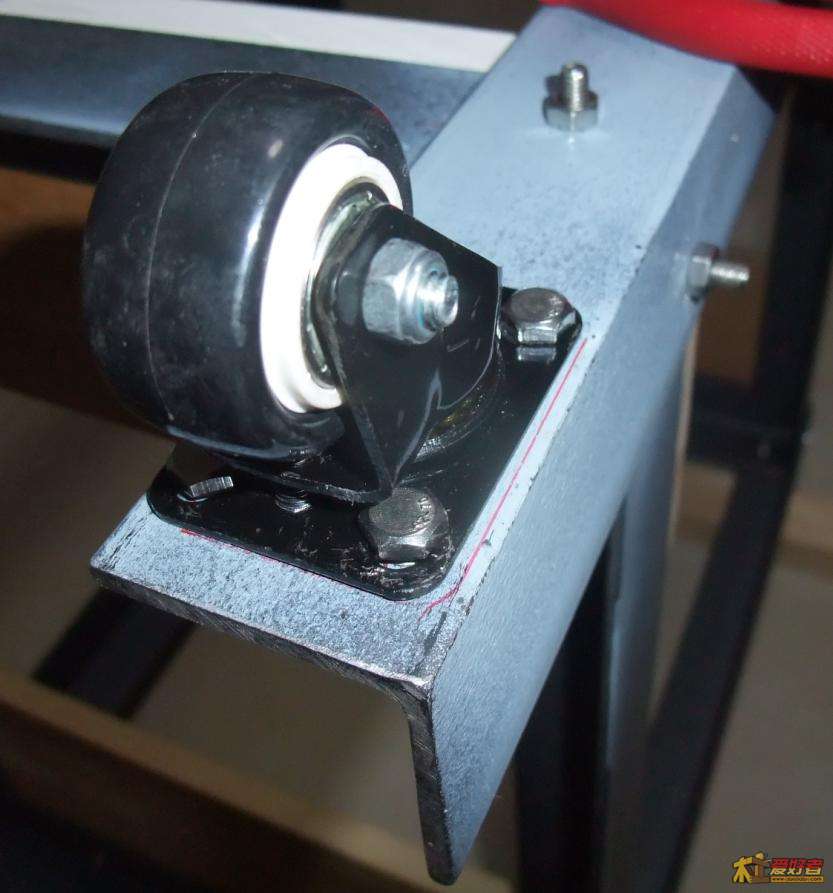

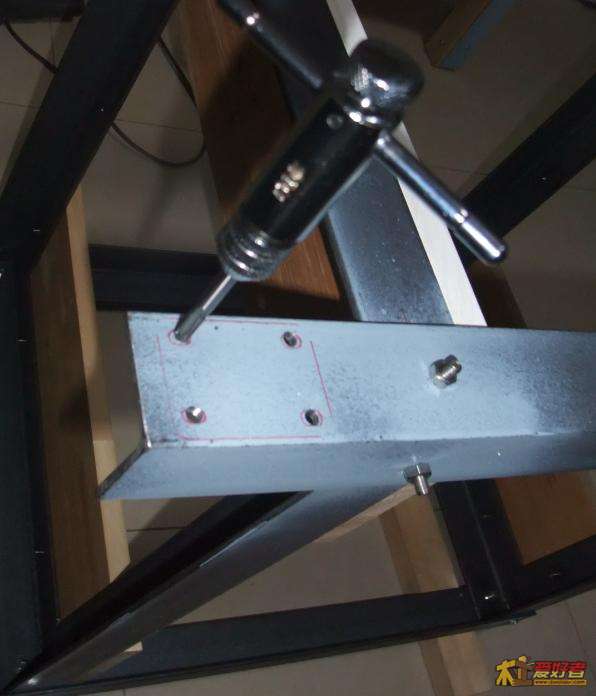

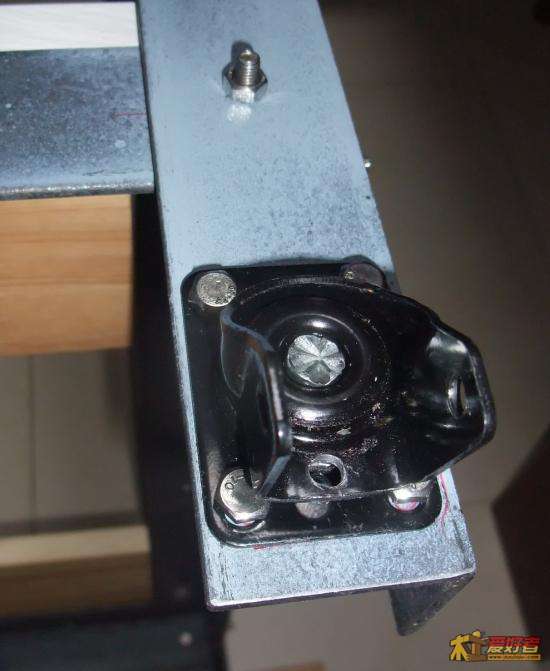

万向脚轮改成定向的，想了个办法打眼用螺栓卡住：

四个脚还要穿上“袜子”，角铁脚垫/套，在路上。。。

xiongyw · 发表于 2012-10-15 22:47:46

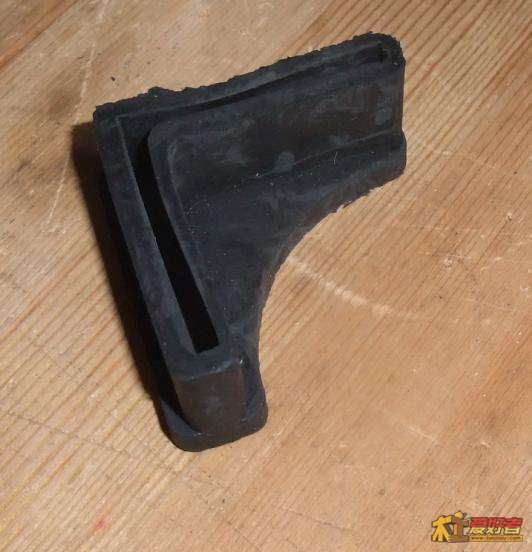

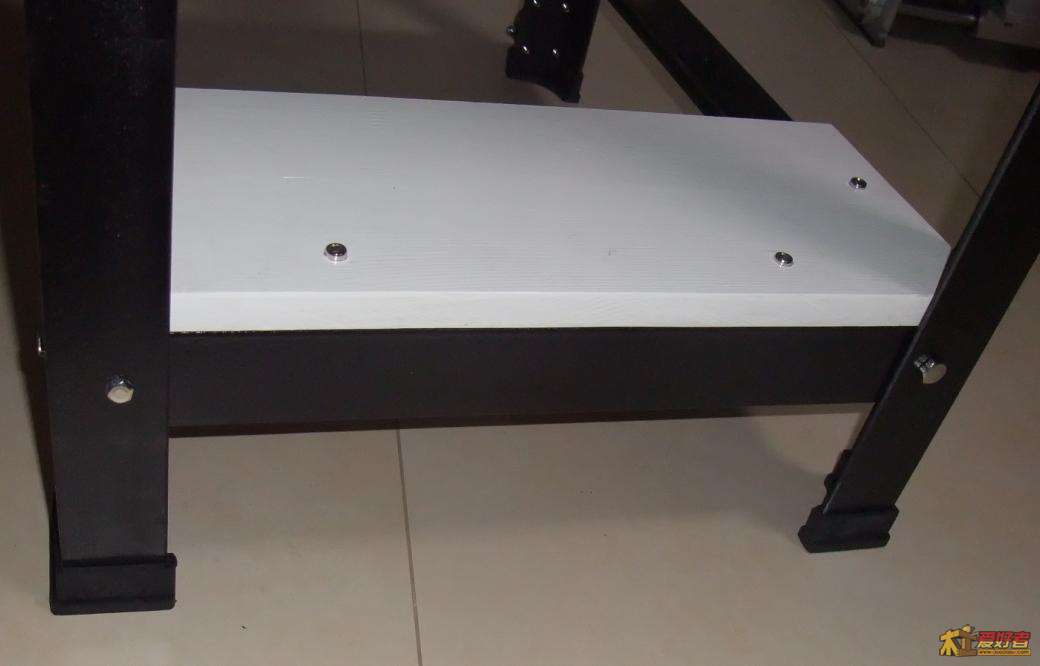

脚垫到了，挺合适。

xiongyw · 发表于 2012-10-15 22:53:45

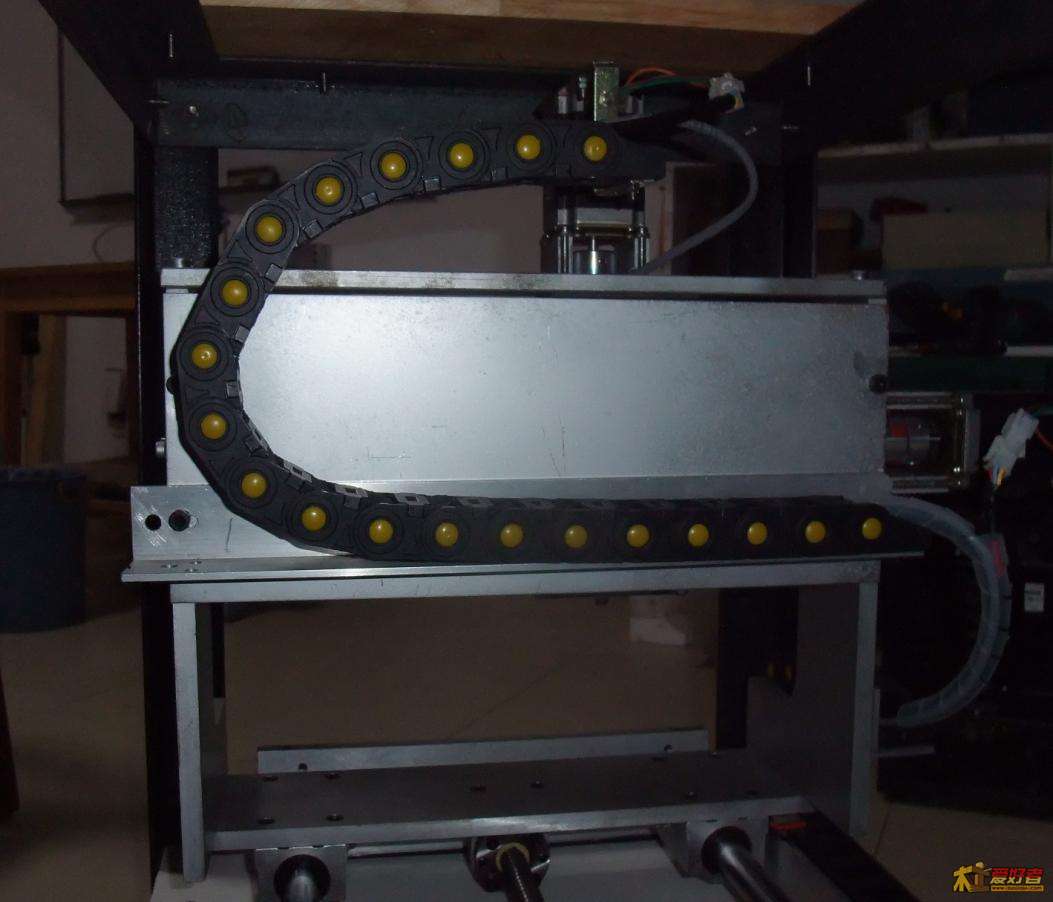

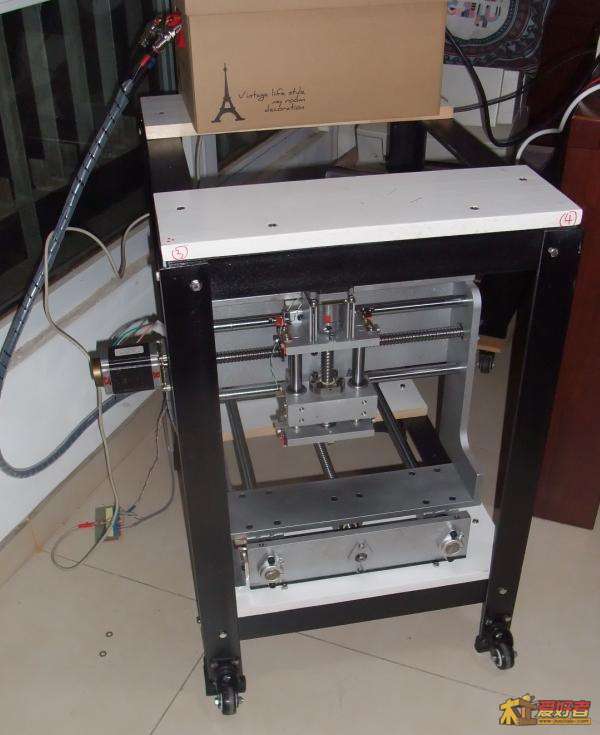

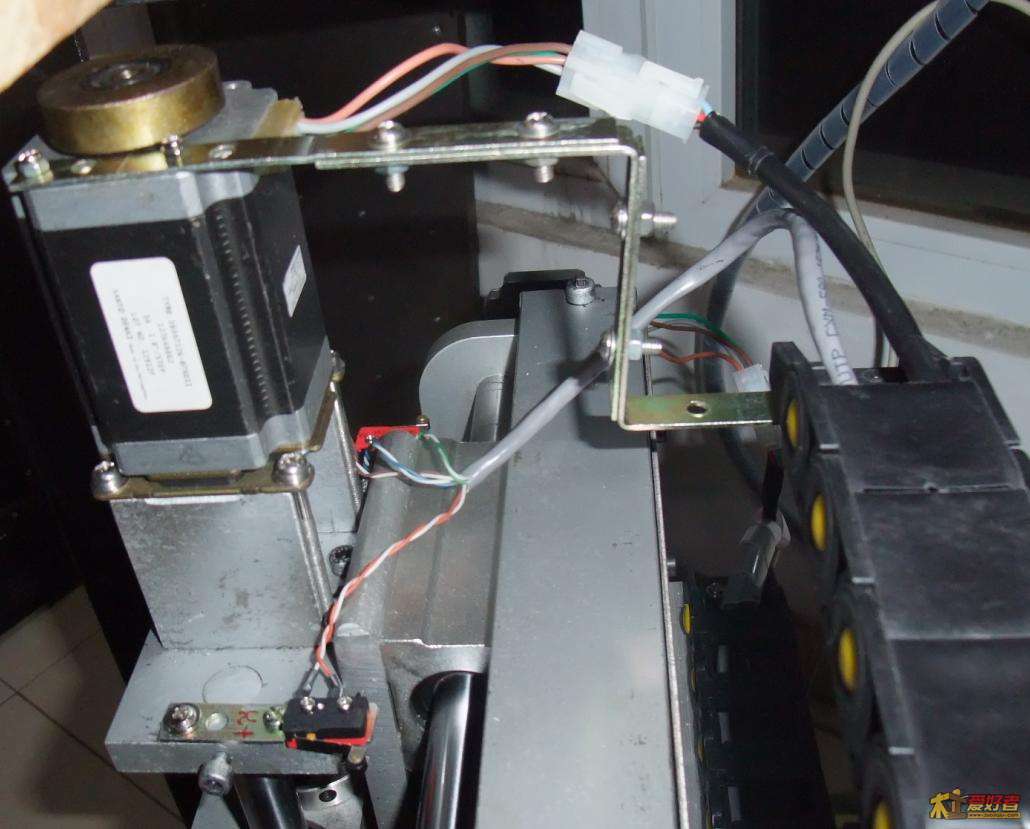

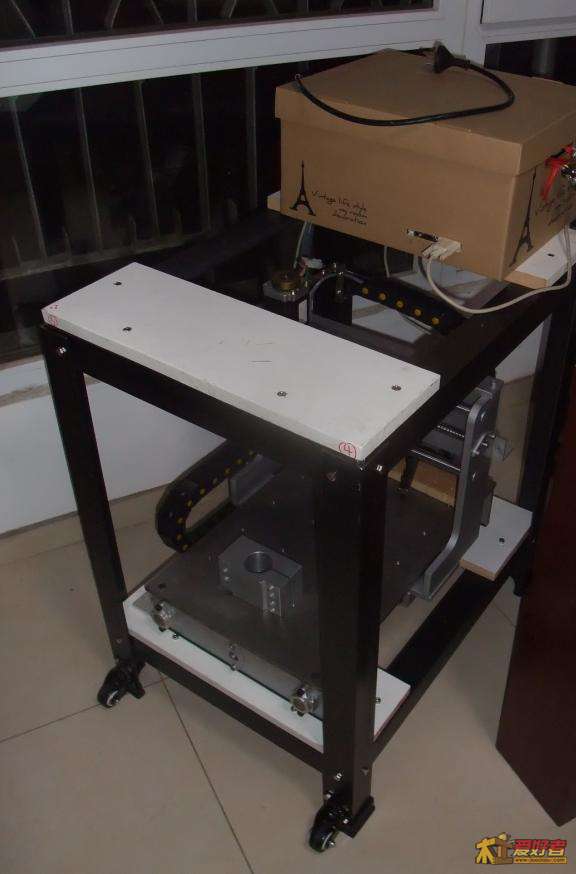

机器上架，发现架子的尺寸估算有漏洞，没有考虑角铁的5cm宽度在垂直方向上会限制拖链
的活动范围。。。好在有补救措施，把X轴的拖链往下移，以免在X轴移动到最大值时拖链和
框架相碰撞；另外，还是由于该拖链的关系，Y轴行程也减小了8cm左右。

xngsxhk · 发表于 2012-10-15 23:13:31

真是厉害，居然能唱歌，呵呵，玩到骨髓了！

xiongyw · 发表于 2012-10-16 21:26:52

今晚拍了迎风的主轴和驱动。。。不想再等了。。。据卖家说目前这款要改型了，估计功率会加大，散热会提高吧。。。

SUNFUYUE · 发表于 2012-10-17 21:42:35

不错的点东西什么价格

xngsxhk · 发表于 2012-10-17 23:58:08

这简直是在搞科研，楼主电子方面很内行啊！

lexcom · 发表于 2012-10-18 20:20:14

继续期待成品出来

xiongyw · 发表于 2012-10-18 22:09:07

本帖最后由 xiongyw 于 2012-10-18 22:32 编辑

主轴和驱动到了，顺丰快递，很快（昨晚发的，今天中午到了，湖南到北京），运费当然贵些，30元。
晚上简单测了下，上几张图。

xiongyw · 发表于 2012-10-18 22:13:35

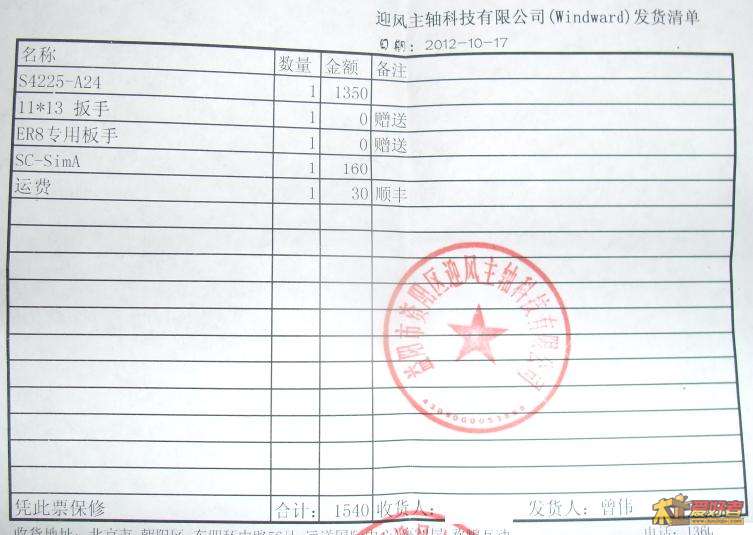

前面有人问价格：
