四腿八叉凳的一个细节

新正

两点一线 发表于 2022-01-27 23:01
# x4 l& Y1 I. b$ n2 g没有功能上的需要，没必要把横枨做成平形四边形的，横枨的榫肩划线时用活角尺画成斜线就对了，不能用角尺画。
, S0 a; t$ e! W, |  ^2 b& K2 c不过单肩误差很少，用角尺画也可以，但实际操作中断肩时锯子有意识的斜一点点就行了，这一般是老手才干的好，新手还是把线划好再干。
两面都有肩的话误差有点多  就一定要用活动角尺划。横枨榫肩的线严格来说没有一条线不是斜的。

3 P5 U- D- R2 `赞成，比较客观实际，

来自安卓APP客户端

eda5000

新正 发表于 2022-01-28 08:02
3 a! V# E, U2 k/ ?' K赞成，比较客观实际，

0 @* N- A% z; U. U( S& \有呀，试想一下如果横枨是矩形那么装进去后会形成一个里低外高的看面，那么人座上去放脚时是不是不舒服了

来自苹果APP客户端

k~@~箫篪

拉巴特 发表于 2022-01-26 14:04
# J9 @9 }( M4 T$ N请您明确下

这个凳腿底面不是实际意义上的正方
# t9 e. ~; c# J& B% z而是有些外扒略斜角的菱形

来自安卓APP客户端

k~@~箫篪

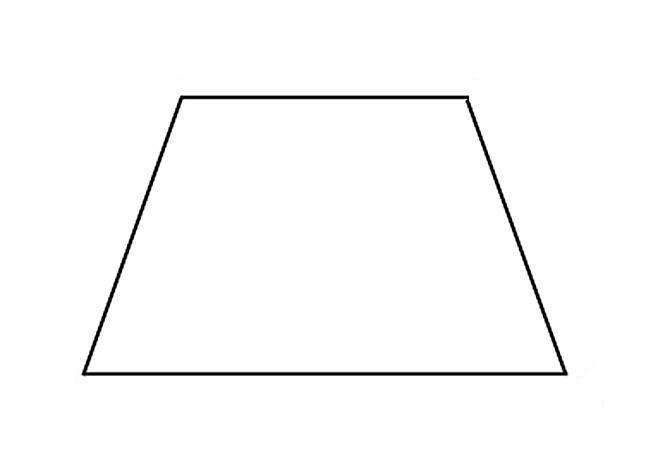

八叉四脚凳 凳腿角度布置 可以这样理解：一个扒靠在墙跟的梯形
- N+ f- @' c/ _1 ?

来自安卓APP客户端

必齐之姜

我在实操中，横撑用单边榫，而且是矩形榫头，并没有发现这个缝隙的存在。第一次制作的时候，我也曾纠结过横撑榫头画线的问题，后来想开了，就没用CAD作图。我的思路是这样：老木匠管凳腿在凳子窄面的倾斜叫“骑马岔”，管凳腿在凳子长面的倾斜叫“跑马岔”，很形象。为方便讨论，我们引入这两个名词。横撑画线只跟“骑马岔”有关，跟“跑马岔”无关。我们假设按照“骑马岔”（比如一寸斜二分）做好横撑的榫头和凳腿的卯眼，并把一个横撑和两个凳腿组装在一起，当作一个整体部件，那么不管“跑马岔”是多大，一寸斜零分也好，斜五分也好，总能插进凳面里。有的木友说：这样做的横撑外高内低不太美观，可以把横撑的看面倒个圆角，基本看不出别扭来。

来自安卓APP客户端

北风645

必齐之姜 发表于 2022-01-29 05:05
! x- [% O% _# a我在实操中，横撑用单边榫，而且是矩形榫头，并没有发现这个缝隙的存在。第一次制作的时候，我也曾纠结过横撑榫头画线的问题，后来想开了，就没用CAD作图。我的思路是这样：老木匠管凳腿在凳子窄面的倾斜叫“骑马岔”，管凳腿在凳子长面的倾斜叫“跑马岔”，很形象。为方便讨论，我们引入这两个名词。横撑画线只跟“骑马岔”有关，跟“跑马岔”无关。我们假设按照“骑马岔”（比如一寸斜二分）做好横撑的榫头和凳腿的卯眼，并把一个横撑和两个凳腿组装在一起，当作一个整体部件，那么不管“跑马岔”是多大，一寸斜零分也好，斜五分也好，总能插进凳面里。有的木友说：这样做的横撑外高内低不太美观，可以把横撑的看面倒个圆角，基本看不出别扭来。

不错，当木料截面尺寸和复斜角度都不大，木料硬度也不大的情况下，误差也不明显。但随着以上三个元素都相应变大时，误差凸显，让我们无法忽视。

来自安卓APP客户端

金利财装潢

这个图形象具体

来自安卓APP客户端

eda5000

北风645 发表于 2022-01-29 07:02
# \( k3 f6 A" m' q! f' b3 z不错，当木料截面尺寸和复斜角度都不大，木料硬度也不大的情况下，误差也不明显。但随着以上三个元素都相应变大时，误差凸显，让我们无法忽视。

' x  h2 n* K7 ]$ P/ K; p9 d& G5 W楼主可否制图验证一下在跑马叉和骑马叉不相同情况下，腿的榫头在櫈面上的位置？像刀牙案这类家具是典型的正面跟侧面的叉度不相同的，因为长宽比例相差太多所以是不适于取相同叉度的

来自苹果APP客户端

北风645

eda5000 发表于 2022-01-29 08:32
6 n/ W  `8 \% v! ]  N! i楼主可否制图验证一下在跑马叉和骑马叉不相同情况下，腿的榫头在櫈面上的位置？像刀牙案这类家具是典型的正面跟侧面的叉度不相同的，因为长宽比例相差太多所以是不适于取相同叉度的

好的，买点年货回来就画。您也先忙点别的。

来自安卓APP客户端

大澳

北风645 发表于 2022-1-27 04:45

您这个图的构建，我不懂是用什么软件计算自动生成的还是您手动绘画形成的。如果只是说横撑与腿的这个夹缝，应该是有的，原因是复斜造成凳腿的“拧”。但实际操作中，排除款式的区别，方形斜向的这种榫，只需要在断肩、修肩上注意下或者杀一锯就行了。平行四边形平行凳面这个，恐怕榫肩也是需要修正的。所以，我认为这个缝隙不是两种方法造成的问题，都是需要进一步修整的。

北风645

eda5000 发表于 2022-01-29 08:32

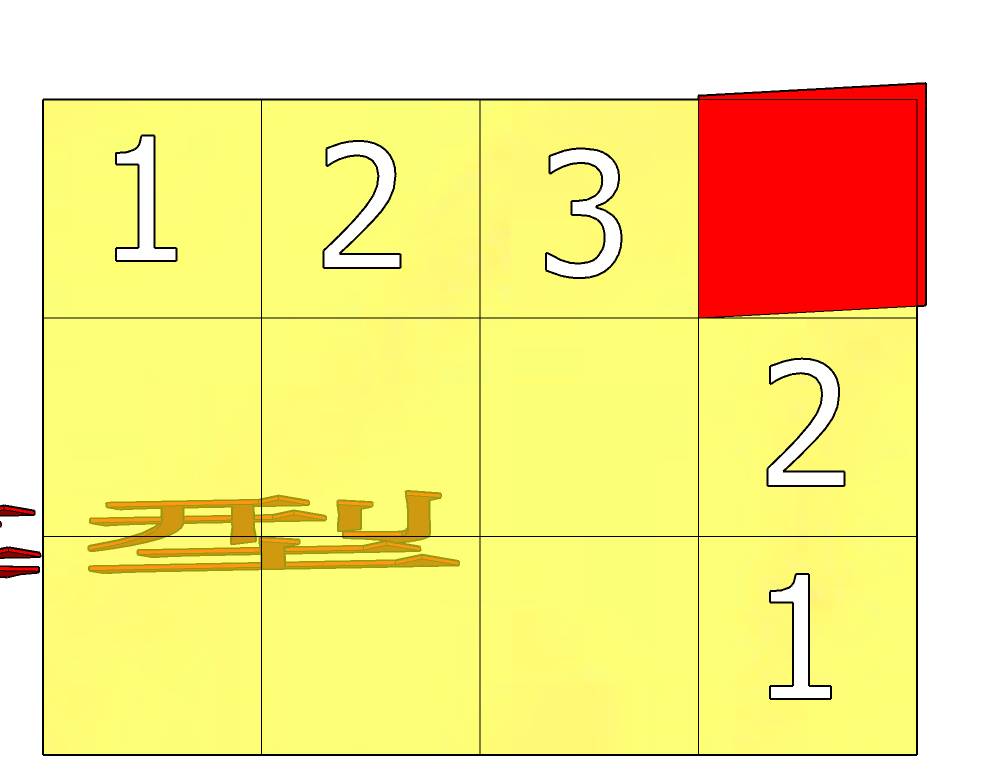

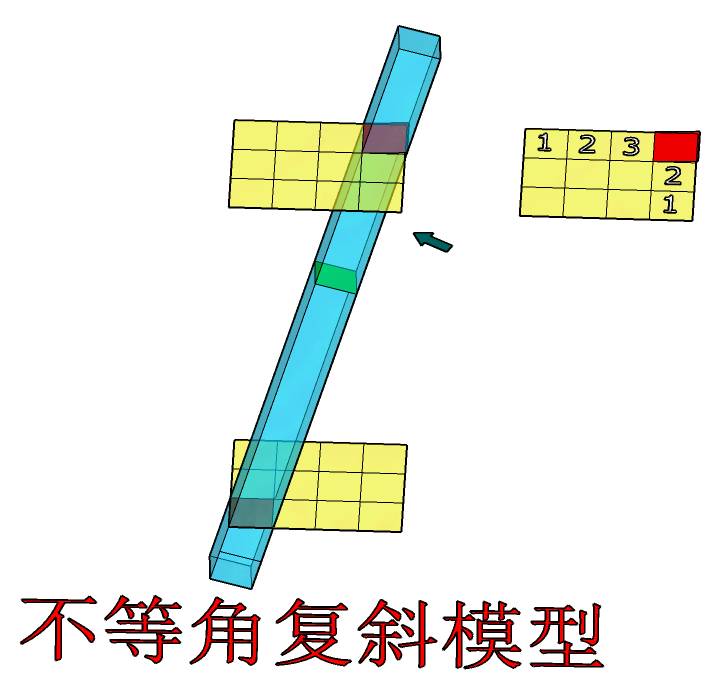

楼主可否制图验证一下在跑马叉和骑马叉不相同情况下，腿的榫头在櫈面上的位置？像刀牙案这类家具是典型的正面跟侧面的叉度不相同的，因为长宽比例相差太多所以是不适于取相同叉度的

/ H$ ?. m  e% w* H仅供参考。
5 p! l% }# @: c% t, N9 l5 g

来自安卓APP客户端

k~@~箫篪

拉巴特 发表于 2022-01-26 23:07
这个不用争了。明显您不对。

2 I8 n. L+ r+ ?& s腿足着地面是菱形

来自安卓APP客户端

zcszhong

如果愿意讨论我可以指出令我们产生分岐的原点！

来自苹果APP客户端

zcszhong

北风645 发表于 2022-01-26 14:33
在您与隔壁楼主的争论中，这张截面示意图就出现了。因为我不想介入你们的争论，所以就没有指出这图的疑点:绿色截面根本不是方料的真正横截面。

% u) T* k1 I4 D" c+ k如果愿意讨论我可以指出令我们产生分岐的原点！

来自苹果APP客户端

zcszhong

拉巴特 发表于 2022-01-26 13:10
一开始怀疑您建模有问题，其实是因为您携图，在隔壁帖子里，回复关于复斜归方腿料被地面凳面所截，到底应该矩形还是平行四边形。您说放大还是矩形，这个结论下，复斜腿料只可能没归方。

5 F' X+ x7 |' @. B如果愿意讨论我可以指出令我们产生分岐的原点！

来自苹果APP客户端
