四腿八叉凳的一个细节

北风645 · 发表于 2022-1-26 13:14:57

eda5000 发表于 2022-01-26 13:08
/ @( `. k8 v& s- k不是四根

只装两根和装四根的结果一样。
只装一根的话，打严缝隙后，你会发现:横撑竟然斜了！

拉巴特 · 发表于 2022-1-26 13:18:57

但这又无法解释，截面是平行四边形的横枨，又能闭合了

拉巴特 · 发表于 2022-1-26 13:21:55

拉巴特发表于 2022-01-26 13:10( i' K+ M8 Z" C

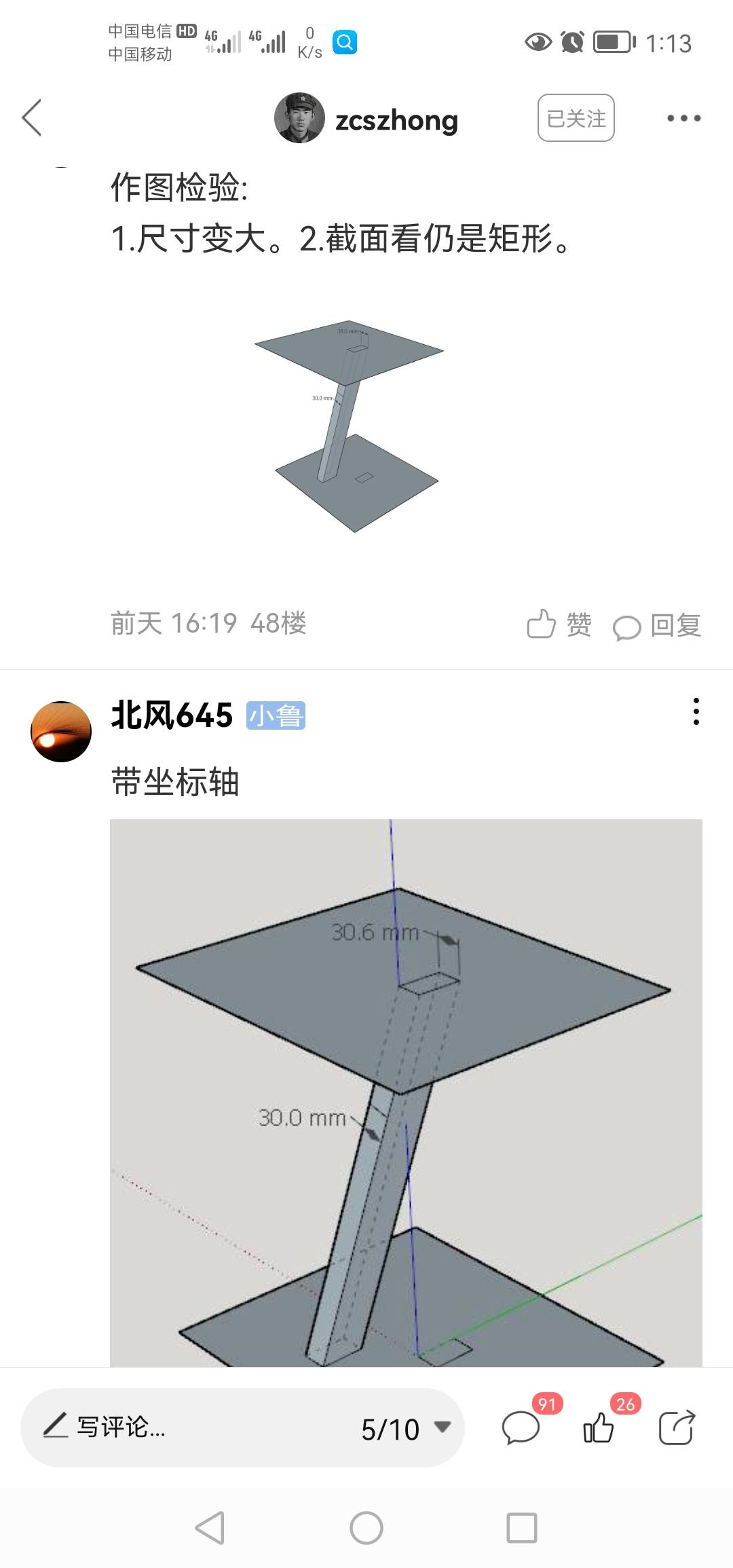

一开始怀疑您建模有问题，其实是因为您携图，在隔壁帖子里，回复关于复斜归方腿料被地面凳面所截，到底应该矩形还是平行四边形。您说放大还是矩形，这个结论下，复斜腿料只可能没归方。

此处

来自安卓APP客户端

eda5000 · 发表于 2022-1-26 13:28:05

拉巴特发表于 2022-01-26 13:18) g2 Z2 g% x& M: y' ~7 X
但这又无法解释，截面是平行四边形的横枨，又能闭合了

因为平行四边形和矩形在画线上是不同的

来自苹果APP客户端

拉巴特 · 发表于 2022-1-26 13:42:36

eda5000 发表于 2022-01-26 13:280 P# }8 b e: \8 B' n" L4 l1 c0 I6 r
因为平行四边形和矩形在画线上是不同的

您是对的

来自安卓APP客户端

拉巴特 · 发表于 2022-1-26 13:47:06

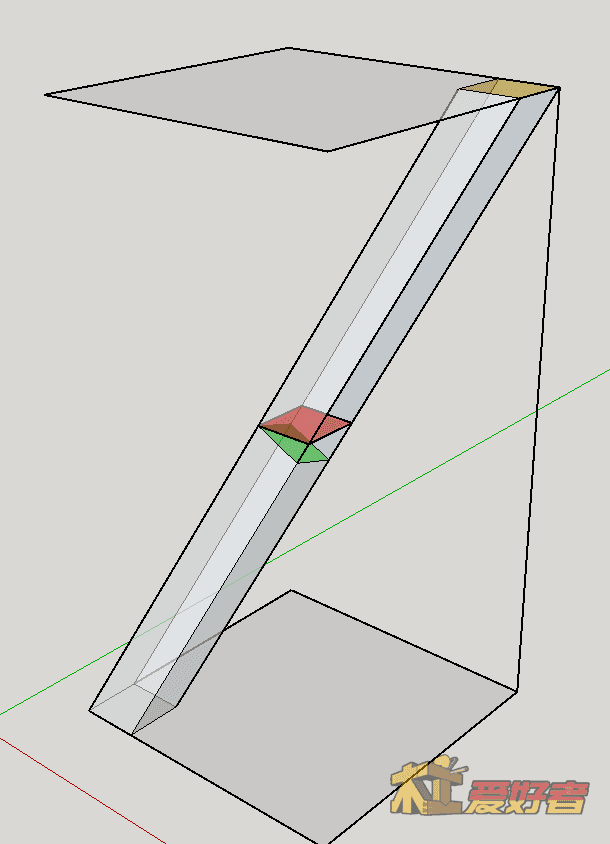

原因在这

来自安卓APP客户端

北风645 · 发表于 2022-1-26 13:55:01

拉巴特发表于 2022-01-26 13:21
& W- k' t1 D0 X此处

关于凳腿被凳面所截后的形状问题，我看到您与隔壁楼主争得不可开交，我就好奇作图验证了一下，发现确实是尺寸放大，矩形不变。前提是在两个复斜角度相等的特殊条件下。两个角度不等的条件我没有验证，因为我们一般不会那样实作。
提醒:如果按矩形截面横撑形式制作，强行打严横撑与腿的间隙，再打楔固定的话，很可能引起凳腿发生扭转。那么，从凳面看，矩形变成了平行四边形了！
你品，你细品！
看得出来，您一直在寻找这种现象的理论根据。
我就大胆说出我的分析看法，仅供参考。

来自安卓APP客户端

拉巴特 · 发表于 2022-1-26 14:03:06

北风645 发表于 2022-01-26 13:554 ^, S$ c3 N y! ?; N4 z
关于凳腿被凳面所截后的形状问题，我看到您与隔壁楼主争得不可开交，我就好奇作图验证了一下，发现确实是尺寸放大，矩形不变。前提是在两个复斜角度相等的特殊条件下。两个角度不等的条件我没有验证，因为我们一般不会那样实作。
* X& @2 `. E3 K" k* i8 H; R, v* S提醒:如果按矩形截面横撑形式制作，强行打严横撑与腿的间隙，再打楔固定的话，很可能引起凳腿发生扭转。那么，从凳面看，矩形变成了平行四边形了！: H/ b% M/ a2 i. O9 s" o
你品，你细品！
' u8 ^7 U! P" n( Q: V0 M看得出来，您一直在寻找这种现象的理论根据。7 M+ v: r( H; S& v" o2 v; ^
我就大胆说出我的分析看法，仅供参考。

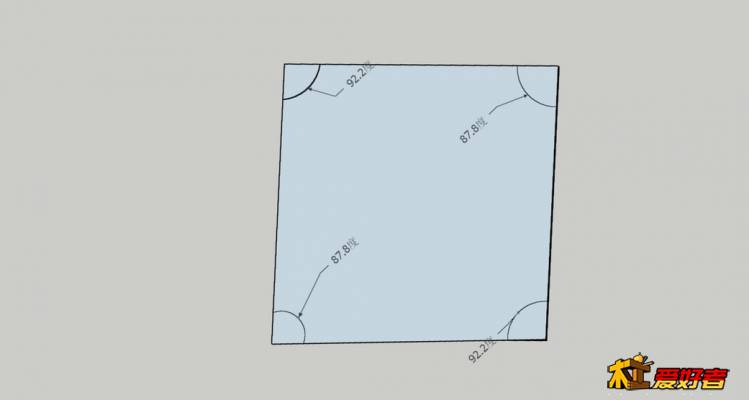

归方料，复斜后被地面，或凳面所截，只能是平行四边形的。
