四腿八叉凳的一个细节

北风645

zcszhong 发表于 2022-02-04 14:28
) A: N1 J% ^" e# d如果愿意讨论我可以指出令我们产生分岐的原点！

4 z0 ^# Q( h; U' m# ~好的，我们先私聊一下。

来自安卓APP客户端

小豹子木艺

短横撑老木匠都是榫头垂直落肩的，没有叉度，长横撑榫头落肩有叉度，要分开讨论。撑子也都是方料，内低外高用其他方法规避

来自安卓APP客户端

先锋木艺

zcszhong 发表于 2022-01-24 19:28
% y6 a8 N% S. L# Q  w懵懵懂懂

5 v+ }# x) E! ]# [) Z3 T* N我做斗从来没有这个问题

来自苹果APP客户端

北风645

先锋木艺 发表于 2022-02-05 22:49
; ]/ N6 g! Y2 r% n! l  L  r# q我做斗从来没有这个问题

4 c/ N3 w3 W) H2 @) K  C6 Z请参看本版块“眉毛柠檬”的帖子关于“斗”内外差计算的一点点探索。误差不大，注意点即可。
- X$ ?7 U7 L, O/ b
" d$ {5 _8 u: k

来自安卓APP客户端

先锋木艺

北风645 发表于 2022-02-10 15:25
- J% p4 J0 l0 r# B请参看本版块“眉毛柠檬”的帖子关于“斗”内外差计算的一点点探索。误差不大，注意点即可。

' j- x+ J- V1 P# I( S看不懂

来自苹果APP客户端

先锋木艺

中国的知识分子。一定要学学艺术——-钱学森

来自苹果APP客户端

北风645

没关系，搬过来细看。

来自安卓APP客户端

北风645

来自安卓APP客户端

13256473177

关键看横撑是和谁平行

来自安卓APP客户端

13256473177

建议去高中学习一下立体几何

来自安卓APP客户端

聚沙成塔

北风645 发表于 2022-02-11 18:16

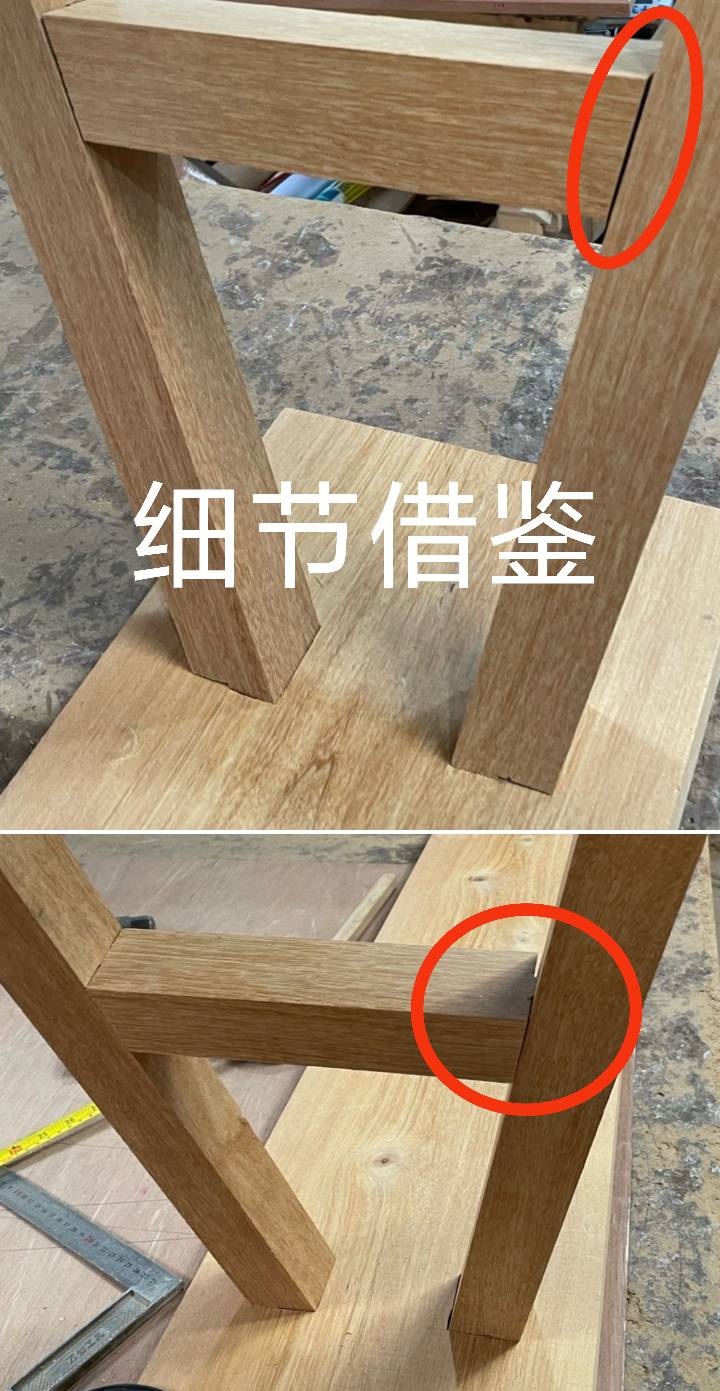

说实在的，你的帖子我看了好几遍，也没搞懂内口的缝隙是从哪里来的，我没做过四腿八叉凳子，前一段时间做一个练练手，凳腿是按照平行四边形划线的，跟凳腿榫肩的四个面走向一样，到最后组装好后，两个横枨的四个内角都出现了你这张图片发的缝隙，后面我想了想，能不能在横枨的内肩留出一定距离（前提要计算好到底是多少），但是单肩榫组装好以后，是没有缝隙的，这个得承认，现在在隔离，等回去了多糟蹋几根料，挨个试一遍，看问题出在哪里。

来自安卓APP客户端

聚沙成塔

北风645 发表于 2022-02-11 18:16

, H% Y# h/ x& r' a  R7 r下午想了想，图一是四条边和凳腿榫肩一样的画法。
图二是榫眼的两边都是斜度，而非榫眼的两边则是相互平行，没有斜度。

来自安卓APP客户端

聚沙成塔

北风645 发表于 2022-02-11 18:16

9 i' w) B1 E8 k6 W. w: I
9 k: S5 J* X6 N0 K  }% J  D

来自安卓APP客户端

北风645

这个缝隙是复斜引起的，角度大小与复斜角度差不多。除非用硬木制作需要精确，软木则稍加修理即可合缝。

来自安卓APP客户端

北风645

为能动态显示复斜引起的变化，我再次做了一个动画，希望能看清。
