四腿八叉凳的一个细节

拉巴特 · 发表于 2022-1-26 23:07:13

eda5000 发表于 2022-01-26 19:53
0 l- A# W. `$ [ ]4 ~( O实物看的话确实像平行四边形，但在电脑上制俯视图的话，看到的面确是腿足的横截面，如果腿足是矩形那么它的俯视图就是个矩形

这个不用争了。明显您不对。

来自安卓APP客户端

eda5000 · 发表于 2022-1-26 23:43:33

拉巴特发表于 2022-01-26 23:07; Y% P+ l* X2 x. J; ]
这个不用争了。明显您不对。

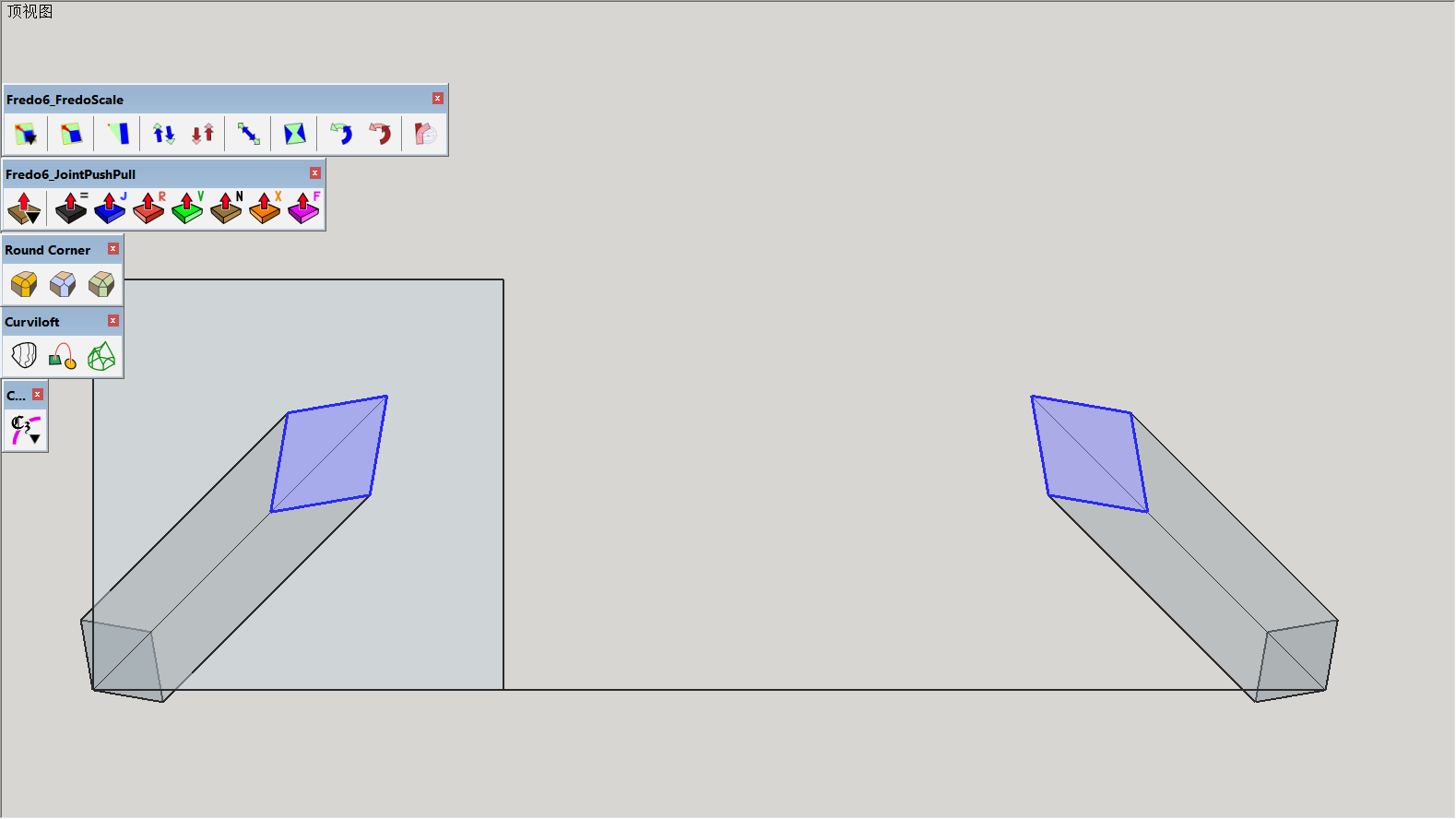

一根圆管假如你在上面斜切了一段，那么斜切的端面就会形成椭圆，然后将有椭圆端面那头竖起来往下看，就是俯视，然后在纸上画俯视图，是画圆呢还是画椭圆？

来自苹果APP客户端

北风645 · 发表于 2022-1-27 04:21:09

eda5000 发表于 2022-01-26 23:43) e$ X6 a4 I# ^# U
一根圆管假如你在上面斜切了一段，那么斜切的端面就会形成椭圆，然后将有椭圆端面那头竖起来往下看，就是俯视，然后在纸上画俯视图，是画圆呢还是画椭圆？

朋友们！搁置争议，准备过年。

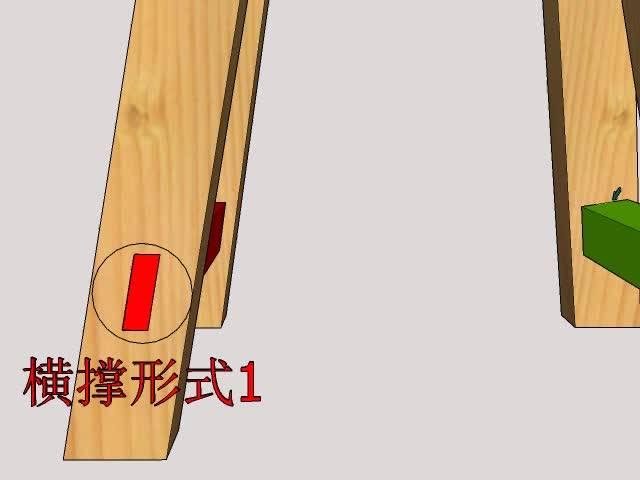

静止照片不如简单动图看得清楚。

来自安卓APP客户端

北风645 · 发表于 2022-1-27 04:45:58

来自安卓APP客户端

北风645 · 发表于 2022-1-27 05:29:47

来自安卓APP客户端

北风645 · 发表于 2022-1-27 05:31:33

向各位朋友们拜个早年！

来自安卓APP客户端

拉巴特 · 发表于 2022-1-27 06:22:26

斜切，就是凳面。不用再看来看去了。

来自安卓APP客户端

拉巴特 · 发表于 2022-1-27 08:02:36

这个八叉理想模型横枨榫肩上的缝隙，是由构建八叉空间模型时，用极坐标构建复斜引起的。使用平面坐标构建复斜，不存在这个这个缝隙。

来自安卓APP客户端

拉巴特 · 发表于 2022-1-27 08:04:59

等有空我发个贴子详细说明下。

来自安卓APP客户端

北风645 · 发表于 2022-1-27 08:30:43

拉巴特发表于 2022-01-27 08:02( z; w$ ]/ Z% h/ }' d
这个八叉理想模型横枨榫肩上的缝隙，是由构建八叉空间模型时，用极坐标构建复斜引起的。使用平面坐标构建复斜，不存在这个这个缝隙。

我的朋友，欣赏您的执着，感谢您的奖赏。
论坛目前还没有终极仲裁，大家阐明自己的观点就好，无论对错。
关于矩形横撑的间隙问题，是在实作中发现其存在，再作图找出原因的。
有不同看法，才能让大家加深理解，好事。
我再次建议，大家已经反复阐明了自己的观点，剩下的就是时间和实践的检验了。
让我们轻装前行，过个好年吧！

来自安卓APP客户端

一曲难忘 · 发表于 2022-1-27 17:41:06

大澳发表于 2022-01-25 10:50; f2 L$ s' g b; J& L
这里本来就是直角，和榫头插入的方式没关系，这根本就不是一个平面的事。这个缝形成的原因是断肩的精度

你说的对！

来自苹果APP客户端

北风645 · 发表于 2022-1-27 18:04:39

拉巴特发表于 2022-01-26 14:46
( G2 s: W# q- h7 g话题很长，我们私聊吧。您有微信吗？

拉巴特老师，我的私信里没有您的大名。想加我微信吗？有兴趣咱聊聊。

来自安卓APP客户端

北风645 · 发表于 2022-1-27 18:12:10

一曲难忘发表于 2022-01-27 17:41
/ ` }3 b- Q0 N, F2 c6 `& X7 A你说的对！

欢迎您的参与。咱阐明各自观点，先不忙下结论。有条件先验证一下。比如拉老师与隔壁楼主争论的凳腿截面问题，我也正在很认真的验证。尽管这并不容易。

来自安卓APP客户端

两点一线 · 发表于 2022-1-27 23:01:07

北风645 发表于 2022-01-24 21:55+ b; O9 s& V2 p
整根横撑料刮成平行四边形。，制成上面那种榫头较好。

没有功能上的需要，没必要把横枨做成平形四边形的，横枨的榫肩划线时用活角尺画成斜线就对了，不能用角尺画。
不过单肩误差很少，用角尺画也可以，但实际操作中断肩时锯子有意识的斜一点点就行了，这一般是老手才干的好，新手还是把线划好再干。
两面都有肩的话误差有点多就一定要用活动角尺划。横枨榫肩的线严格来说没有一条线不是斜的。

来自苹果APP客户端

北风645 · 发表于 2022-1-28 02:13:36

两点一线发表于 2022-01-27 23:016 T0 ?- ]- Y- }8 }9 O8 X9 N2 l
没有功能上的需要，没必要把横枨做成平形四边形的，横枨的榫肩划线时用活角尺画成斜线就对了，不能用角尺画。( ^# u2 G; c3 D) ?( D$ g& X
不过单肩误差很少，用角尺画也可以，但实际操作中断肩时锯子有意识的斜一点点就行了，这一般是老手才干的好，新手还是把线划好再干。
- g; ], ^' U9 J- L* A两面都有肩的话误差有点多  就一定要用活动角尺划。横枨榫肩的线严格来说没有一条线不是斜的。

说的有道理。软木单肩小尺寸的情况下，完全可以适当加大断肩角度就解决了。这也是消除间隙的另一种办法。看来，您是在实作中得到的经验。用心了！

来自安卓APP客户端
