2010年度巨献开榫机

绣眼 · 发表于 2011-1-6 23:23:44

楼主继续研究试验成熟之后能不能做成成品出售啊！

菩提树上的鱼 · 发表于 2011-1-6 23:30:38

激动，

真是太感谢了楼主了，最近这段时间一直着迷这东东，但是由于资料有限，就看到几个视频，也画了几次SKP图，但是总有些地方没弄明白，一直想做一个铝合金的，精度高点的，没明白也就还没有做，但是看了楼主的帖子真是受益匪浅。
另外你说那模版的精度调节，我有一想法，就是只调面板上面那一槽，把那滑槽和对应的销子做成有角度的就好了，所有模版都可以做成直的就好！不知道可以不！

菩提树上的鱼 · 发表于 2011-1-6 23:33:02

另外那锁紧装置也还不明白，可否指教。

watt · 发表于 2011-1-6 23:47:19

回复菩提树上的鱼的帖子

不太明白你说的是什么意思，现在的方式我感觉是最方便的，软木调大点，硬木调小点，多方便呀只是拧几圈螺栓就办到了，当然厂家的一圈好象调节0.001英寸，DIY不用那样精确，只要能调节就行了，就像我现成做的调一圈我也不知道调了多少，不过多试验几次就知道了。

菩提树上的鱼 · 发表于 2011-1-6 23:50:54

谢谢回复，我的意思是说不用所有的模版都做成有角度的，毕竟做成直的比较省事，我的意思是说把另一边的滑槽做成斜的应该就可以了，

菩提树上的鱼 · 发表于 2011-1-6 23:52:13

因为模板可能有很多，而滑槽就那面板上一个，比较容易实现而已

wangbadeid · 发表于 2011-1-7 01:44:22

太棒了，以前没明白的，这回终于明白了

watt · 发表于 2011-1-7 09:08:03

菩提树上的鱼发表于 2011-1-6 23:50
7 z- K/ I- t' n9 V$ H4 p谢谢回复，我的意思是说不用所有的模版都做成有角度的，毕竟做成直的比较省事，我的意思是说把另一边的滑 ...

你的这个方法不行
第一，你这个想法没有科学性，因为左边的滑槽一定要做直线运动右边的模板与中间的榫才有一种数学关系，如果左边为非直线运动是没法算出右边的模板的。
第二，用你这个方法调节时，榫头与卯眼的的变化为同向，即同时增大与同时减小，间隙不变，而调模板这边为异向变化，即一个增长另一个减小，一个减小另一个增大，间隙为榫卯变化的2部变化。

watt · 发表于 2011-1-7 09:22:52

本帖最后由 watt 于 2011-1-7 12:35 编辑

回复菩提树上的鱼的帖子

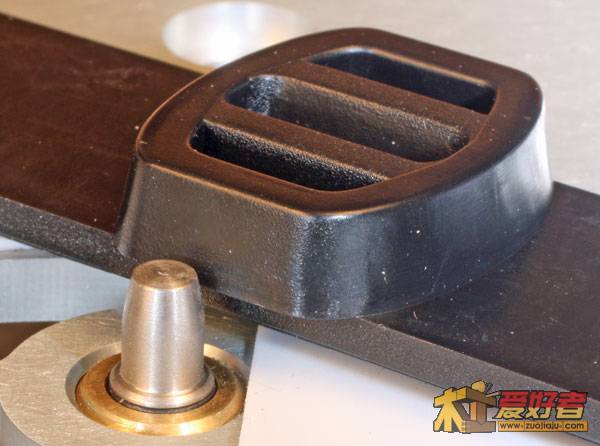

模板不一定要做成有角度的，直的也是可以的，只要销子有角度就行了。做成有角度的主要是为了增大接触面积，提高精确度。

当然了，如果能做成有角度的并且Y方向的角度是X方向角度的2倍，并且这个2倍关系是渐变到1倍是最好的，根据我的观察厂家只是做了模板的角度也没有做角度2倍向1倍的渐变。重新编辑，厂家应该是做了角度的渐变。

我的模板做了角度，但是没有2倍向1倍的渐变，实际上可以做出2倍向1倍角度的渐变（多一些计算）。但由于模板加工过程变得不一样了模板加工费上涨很大，另外光洁度一定没有现在的高加工后可能需要用砂纸打磨一下。

kalo · 发表于 2011-1-7 11:24:35

根据我的计算，没必要做渐变。
要榫卯加减多少，销直径加减多少即可。

watt · 发表于 2011-1-7 12:12:49

kalo 发表于 2011-1-7 11:24 6 \) S. h% b6 s0 Z2 }& {# L3 ^( k
根据我的计算，没必要做渐变。, `+ z, q, r( U2 a
要榫卯加减多少，销直径加减多少即可。

你这是不科学的态度，这几天我又想了想，老外的肯定做了角度的渐变。我的模板做了角度但是没有做渐变，因为做渐变加工复杂性大大的提高，模板不做角度和做了角度但不做角度渐变实际使用没有什么太大的影响。

如果厂家的不做2部到1倍的角度渐变，那厂家怎么能说调一周的间隙变化了0.001英寸？如果没有渐变X方向间隙变化应该是Y方向的2倍才对，按照老外的严谨态度不可能出现如此的疏漏。

kalo · 发表于 2011-1-7 12:30:23

回复 watt 的帖子

是的。复查了一下，我量错了。当初只量了X轴。

流氓兵 · 发表于 2011-1-7 17:44:03

回复 hzanan 的帖子

这开榫机做好了，定价多少合适？用pvc材料做的多少钱你能接受？用铁的或者铝合金要多少钱你才可以接受？

流氓兵 · 发表于 2011-1-7 17:44:45

回复 fnwlq 的帖子

这开榫机做好了，定价多少合适？用pvc材料做的多少钱你能接受？用铁的或者铝合金要多少钱你才可以接受？

流氓兵 · 发表于 2011-1-7 17:45:30

回复 wuweijin 的帖子

这开榫机做好了，定价多少合适？用pvc材料做的多少钱你能接受？用铁的或者铝合金要多少钱你才可以接受？
