又做了一个模板，以前做的模板在实际使用中有一个小问题，就是在调节精度时由于有点不方便，这个模板应该没有问题，如果大家仔细看厂家的视频就会发现可以通过尖型销子长短来来调节间隙，即小直径销子大间隙，大直径销子小间隙，本人第一次做的模板由于榫高全为12.7，当使用12.7的铣刀时铣卯眼时运动轨迹为一直线，没法调节销子的伸出长度。
5 V9 B; V" w$ w( I. z% f

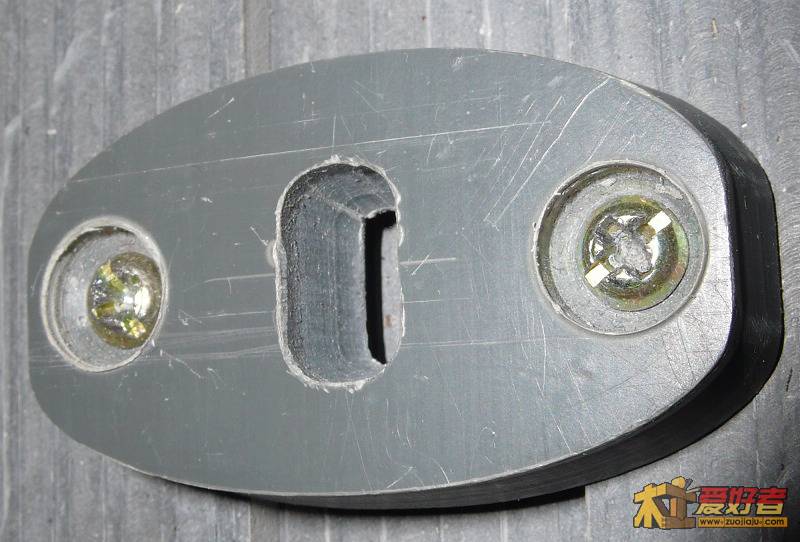

1 c% ^& M# V8 _" x. t这个模板为20X13.6，当用12.7的铣刀铣卯眼时运动轨迹不是一条直线，垂直方向上有（13.6-12.7）X2=1.8mm的空间，我是用6mm的销子设计的，理论上模板中间的槽上面6+1.8=7.8mm，下面由于斜度原因大约是5mm左右，实际是使用一个M8的镙栓做的销子，可以方便的调整榫头与卯眼的配合间隙。6 [) o: V e1 N* ^; |
9 x) ^; h- x! r+ @6 w) i
另外一个问题是如果模板能再进一步做到水平方向的斜度是垂直方向斜度的二分之一就更好了，实际如果是追求完美的人也可以手工用锉刀磨掉一些，但是是注意内外都要磨，使内外间隙调节倍率一样，不磨也不影响使用就是垂直方向上的间隙变化是水平方向的2倍，又由于榫头与卯眼都是按2倍进行间隙调节实际变化是一样的。7 ~# a e* e" F. j j
/ @3 K4 f$ j# |- N$ D/ t8 r9 M' V我不知道厂家的间隙调节倍率是多少，不过我猜是2倍，如果是1比1的间隙那做这个模板还多几道工序。
5 q# Z$ ~2 A+ Q3 p3 p' F1 Z+ J& H
5 z3 e: y# t- W$ w不明白间隙调节的请看厂家视频5分40秒处。
2 A7 {$ ^0 m8 Y& Y- D% ~
/ m9 s% r- g; G. e/ n+ z不断有人问我模板的事，我也做一下说明，模板的图形为一个复杂函数，不能用简单方法画出模板。自已DIY可以用A仿B，然后再用B仿A的方法进进行模板的制做，我做的模板是CNC做出来的，用的是PVC塑料板，图形是用程序算出来的，不是用手画出来的，实际上也画不出来。2 z$ ?- s, `5 r; i5 M! A' \3 J

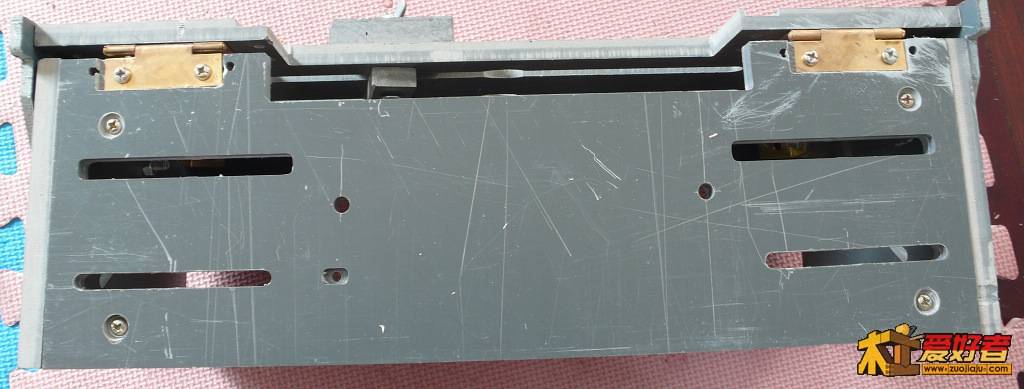

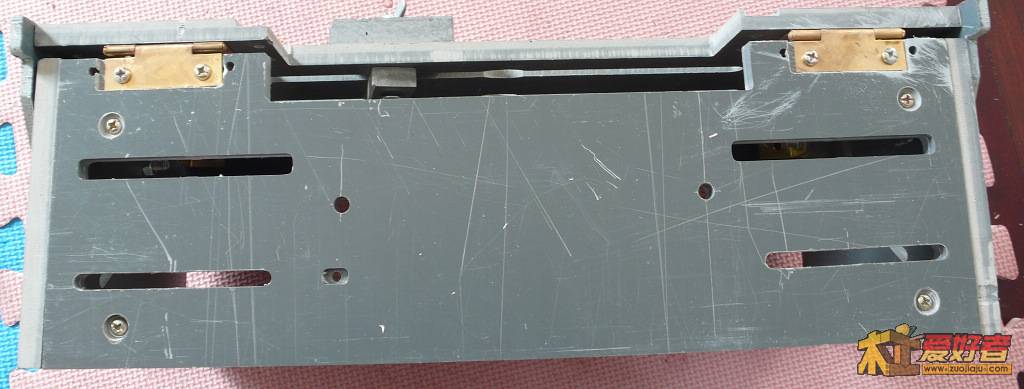

4 t. Y4 r, u8 `9 `有时间试验这个新做的模板
' h# ?+ K/ P: J0 ~% R% }& ^

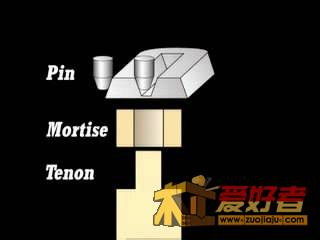

5 G, f! S' e% @2 T8 v" q/ s& [下面是间隙调节的视频截屏
' U5 }) v, Y; Z4 ^! n% ?1 [1 q9 I7 Q+ }
+ w7 `! q: I7 i; {9 N L" X

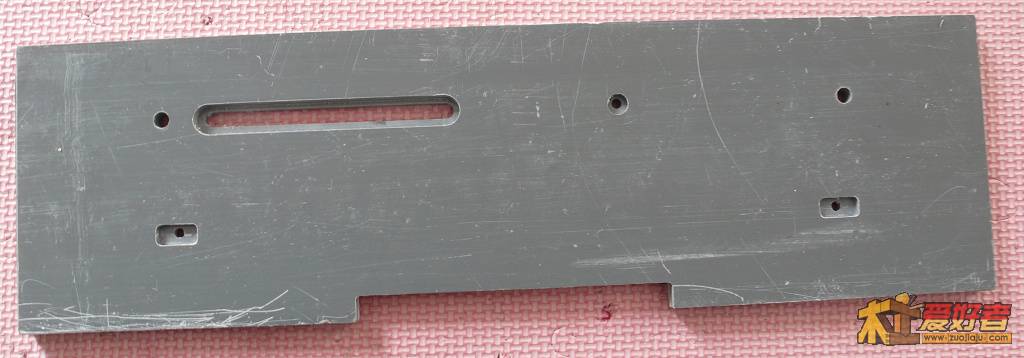

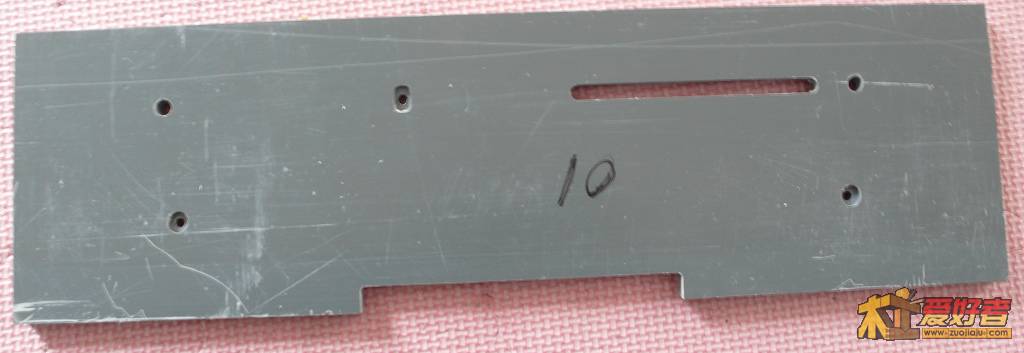

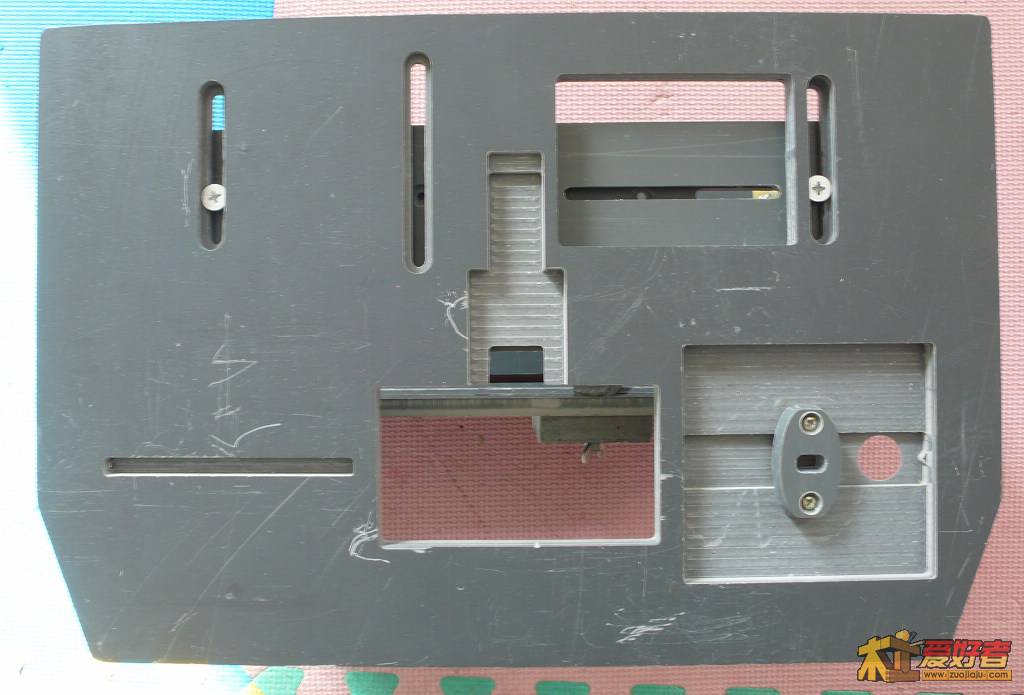

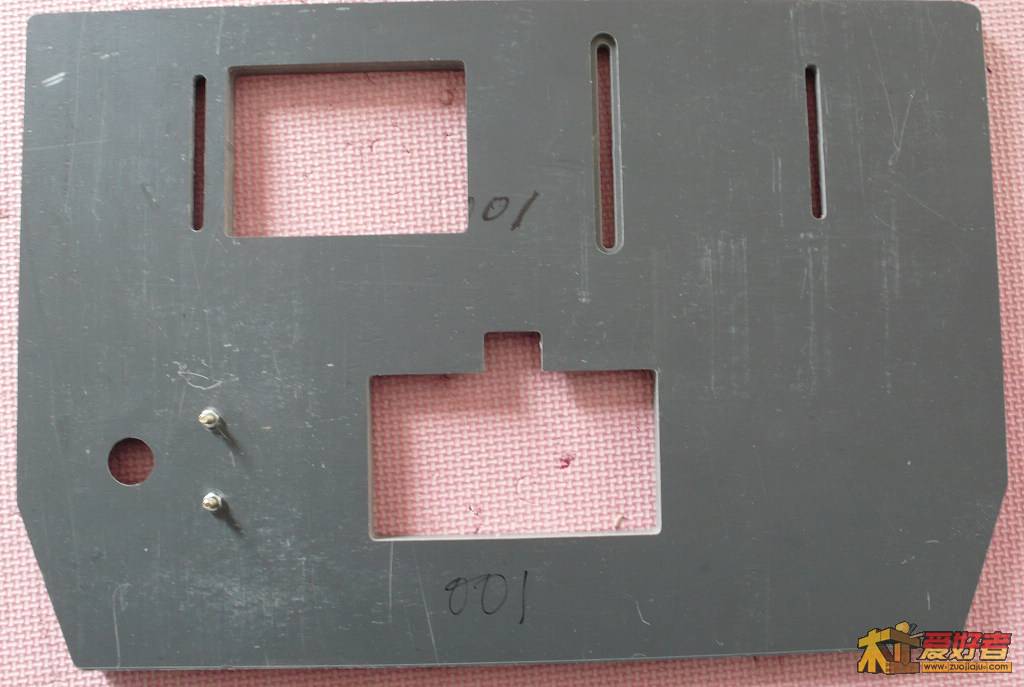

' j0 a3 H) C2 G6 D! n- r6 n% y新做的一个模板，榫尺寸为20X13.6，使用6mm的销，12.7的铣刀3 k1 U& x- ^' W
