2010年度巨献开榫机

benzs600 · 发表于 2011-1-4 01:36:59

再次关注~~希望可以得知楼主的模板计算的软件！

watt · 发表于 2011-1-4 10:33:02

本帖最后由 watt 于 2011-1-4 11:26 编辑

试验新做的模板

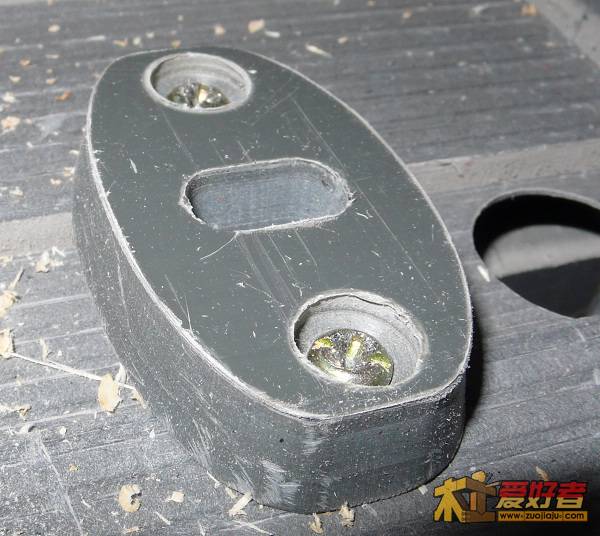

模板设计数据榫20X13.6mm 销6mm,铣刀12.7mm

试验结果
铣榫头3个，卯眼1个。

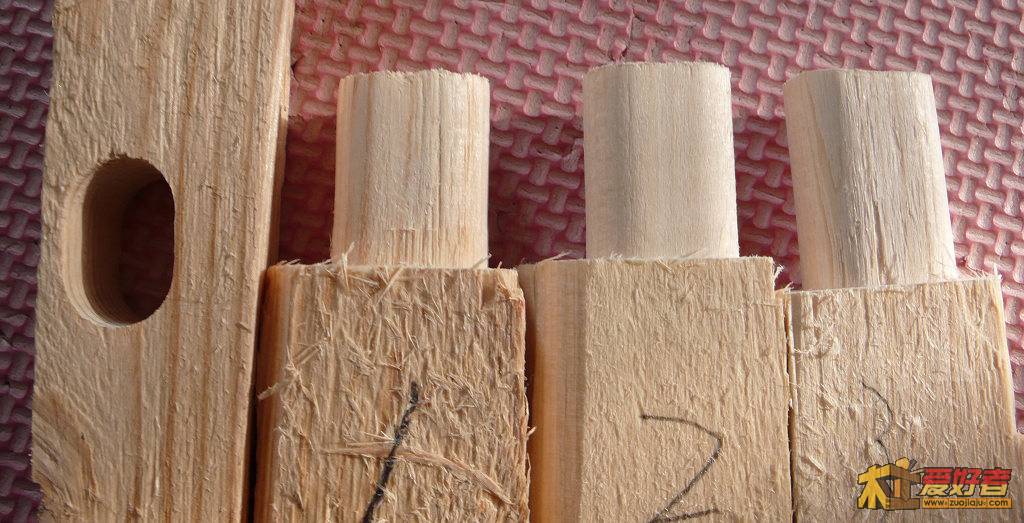

上机铣第1个榫头，测量为20.14X13.94，大于设计尺寸，调节一下调整销子铣第2个榫头，测量为19.24X13.5，调大了，再调一下销子，接着铣第3个榫头，测量尺寸为19.74X13.54，接近设计尺寸，不调了，铣一个卯眼试验一下，卯眼为19.9X13.56，与设计尺寸差不多。

装配试验一下

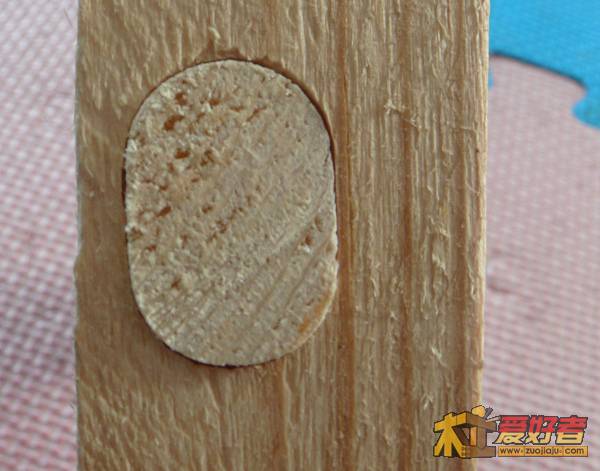

第2个榫头松松一插就进去了，第3个榫头用手晃动着可以插入，第1个榫头用锤子可以敲进去。结果非常满意严丝合缝，这个模板比第一批高12.7的模板好很多，调节非常方便，看来12.7的模板是失败了不方便调节间隙。

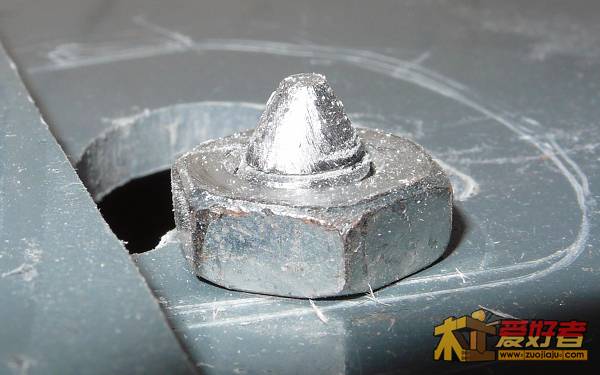

销子特写，销子是用M8的螺栓磨的，实际直径等于7.8，为模板提供1.8mm的负向调节量（即调到7.8时，铣出的榫头最小），由于开榫机Y轴的2倍的效应，实际榫头卯眼的调节量X方向等于-1.8mm,Y方向等于-0。9mm。正向的调整量比较大（销子调到最细时），实际上用不到那样大具体多少我没有测量。
