2010年度巨献开榫机

蚂蚁人生

巨献啊再等等看

watt

8 q* F& y4 h7 C) o

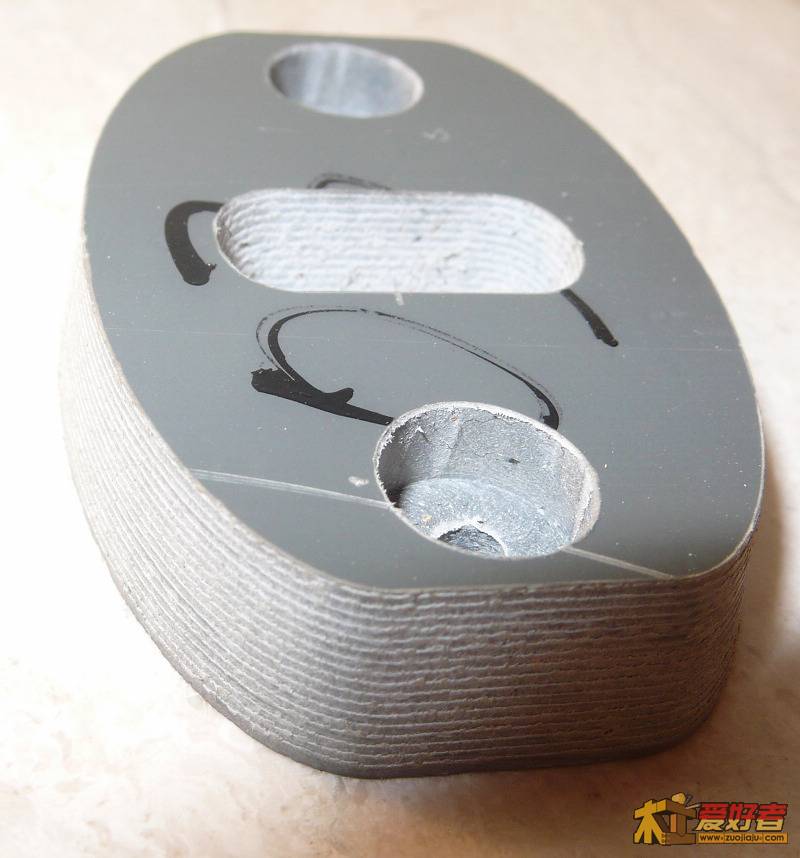

新做了一个完美的模板，模板的设计尺寸为24.5X13.7，±0.5的调节量，上部用6mm销子，下部用4mm销子，分层加工，每层厚度为0.5mm.
! `5 }) m* d' [5 f* ^' `3 z: R  u! j
$ i. }* N  H+ }5 t/ |6 P

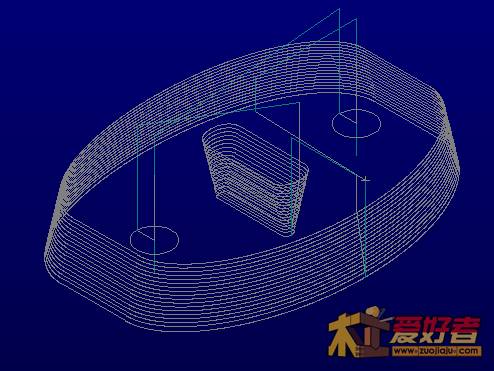

  r7 F/ e/ h% S7 D4 c: Z0 U$ G! ]这是模板CNC加工演示图
. Q4 e# s. R# {7 o) z3 m4 f
; a. M6 _3 @; @; S1 ~( p3 A+ r# p

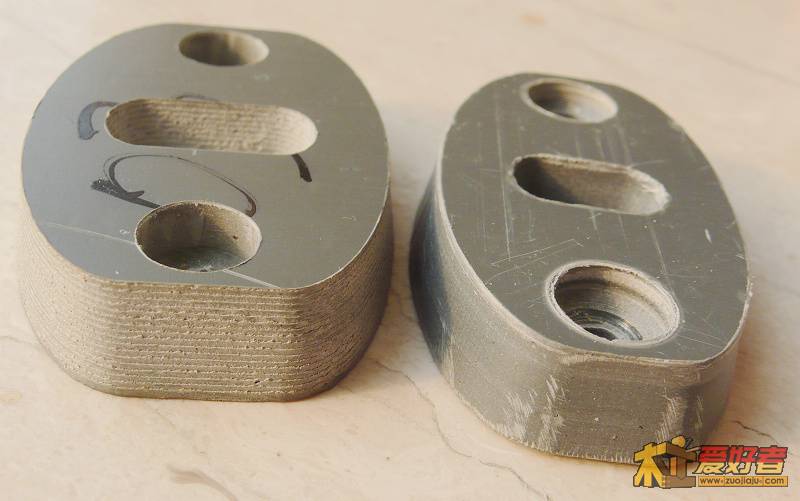

与以前的模板的对比，明显可以看出两种模板的区别.

" C) A, O! ^. U- [" o  p
5 R2 t" a& ?5 D* W5 L. [, o

watt

. L9 |" e4 [/ _8 z% `0 a; G

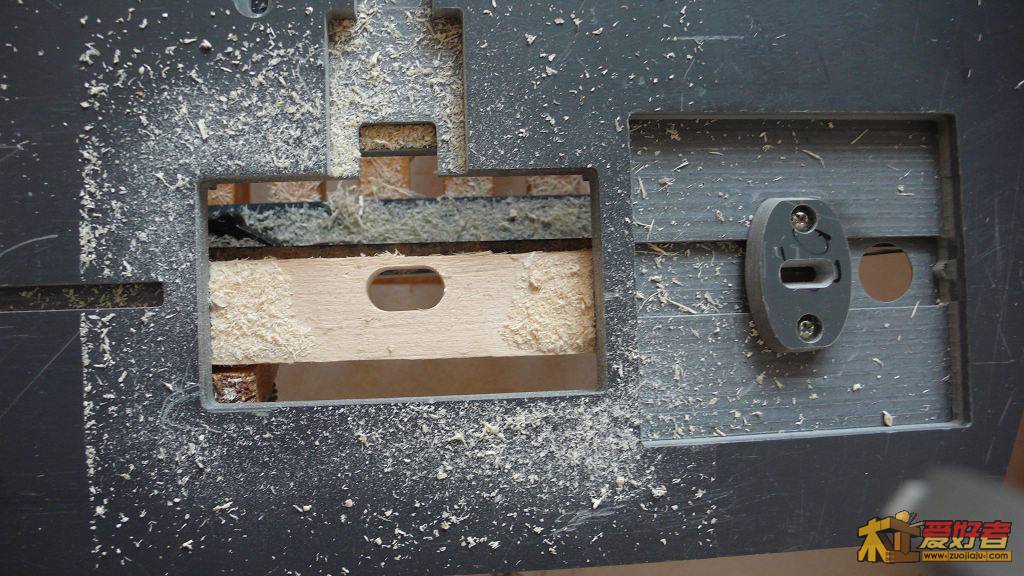

9 k1 _4 E7 V, e1 ^3 d0 C弄几根木头试验一下新的完美模板。上机开铣。

; |. O* i2 B- b7 N: ^- f  ?+ A. f

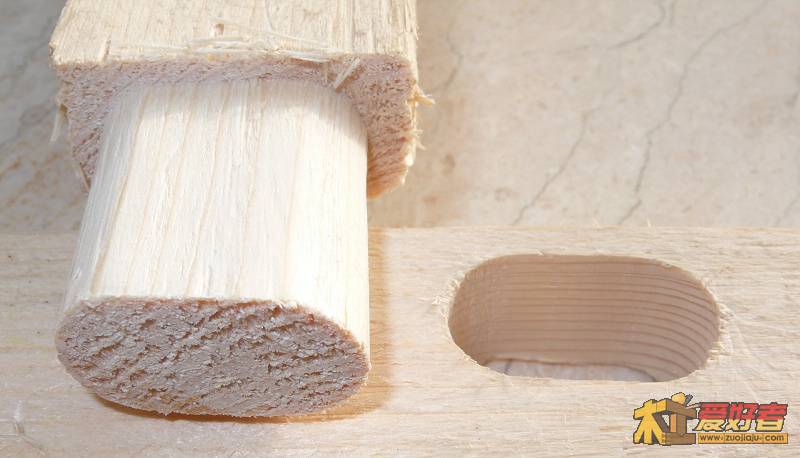

一公一母铣好后，一插好松。不过这个松与以前的松还不一样，两个方向的间隙基本一样，这就说明模板做成功了。以下接着试验。
. a4 N0 @# y* {' m: `
$ N" _$ Q* t( v* H0 C- u5 j

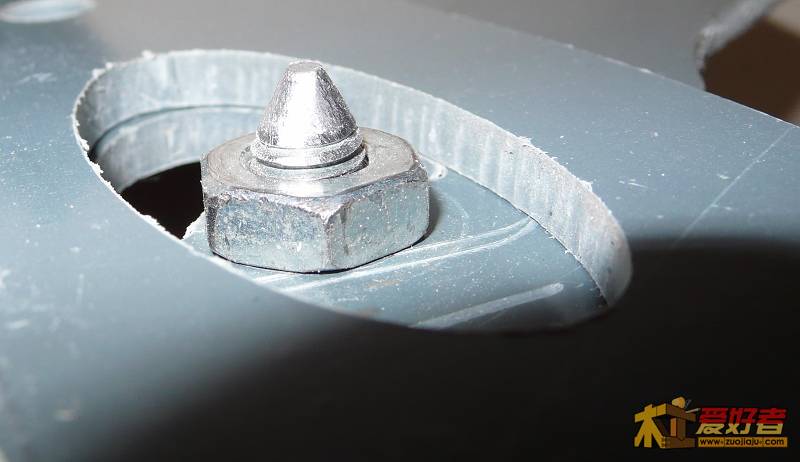

调整一下销子的长短，也就是拧了几圈，再接着铣。
6 g, o: F6 `9 U1 b: ~+ X6 X) `+ k

& ]6 `( S# d, {3 c, T
0 c: t8 ~( |& z结果这次销子拧出来多，榫用手插不进去了，不过用第一次的榫与第二次的卯配合正好，用手一插就进，不松不紧严丝合缝。

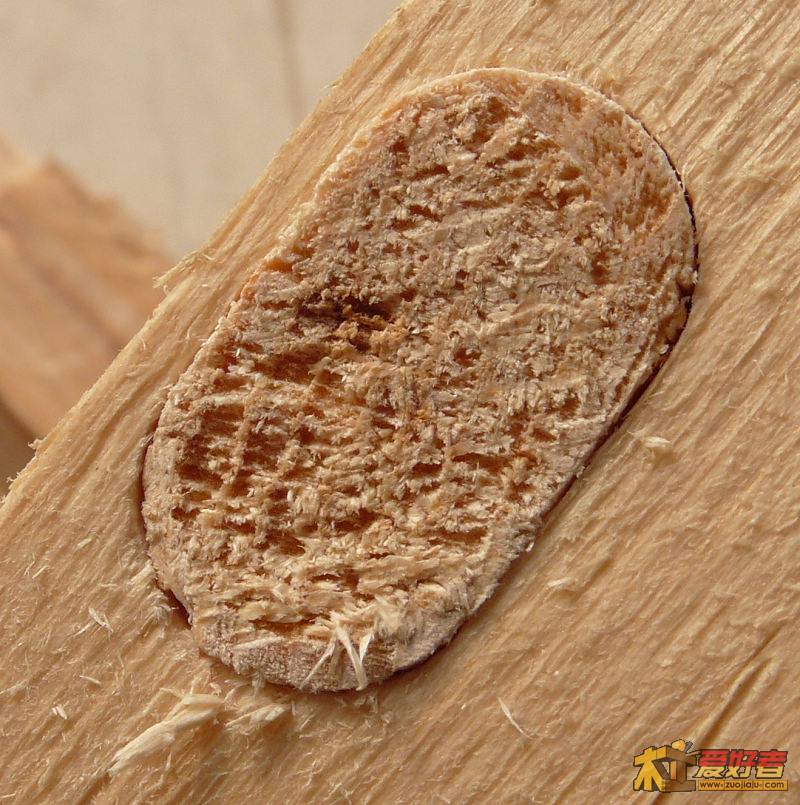

下面就是第一次的榫与第二次的卯相配合的结果
" {6 R7 L3 z" h; \

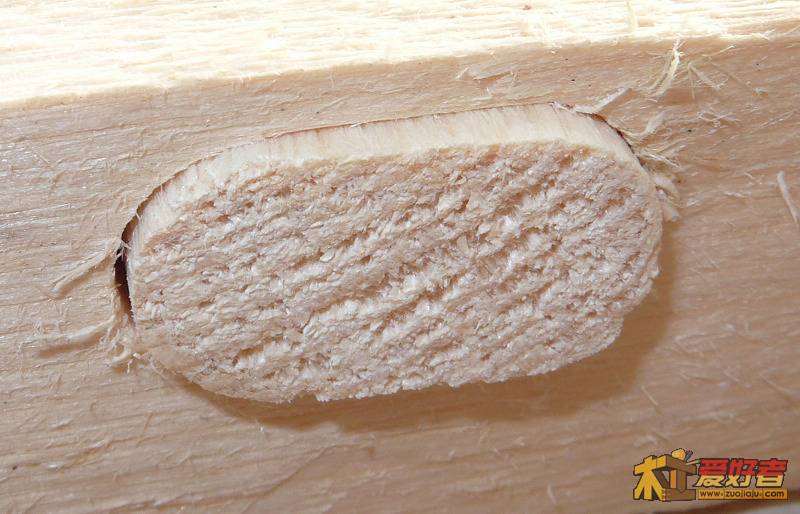

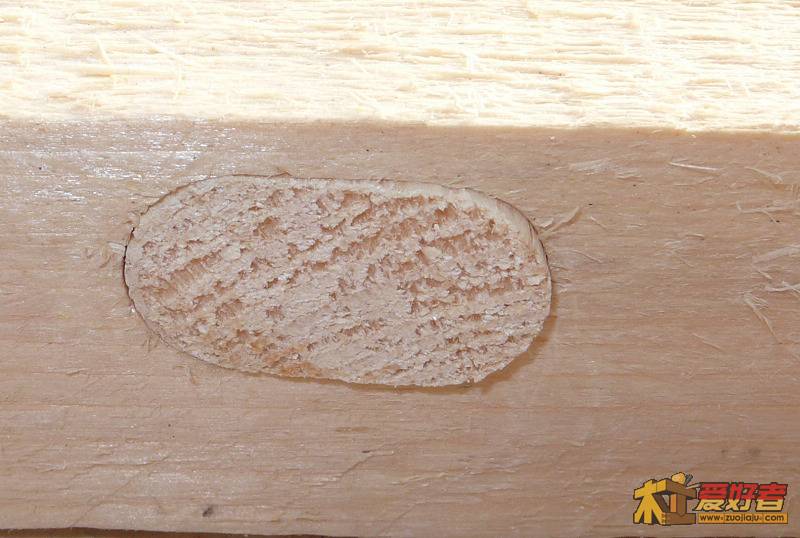

7 P9 d; U1 i1 M- n8 }$ N7 J用手插不上去，咱有锤子，几锤子就把第二次的榫与卯也配合上了，严丝合缝。

' L3 {. x; [. f# |1 i. g  c

/ Y" I$ p' \* f7 g8 N
2 i+ p1 [3 d% t8 V: ~

jslb0884

先收藏,慢慢看

watt

+ \5 [8 ^, D: u$ w. H7 Q! |. u/ s
2 b: B# f+ b4 T$ ^今天接着上试验结果。
% P% z/ I5 D( a3 c  p; \
由于上次调整销子多了，配合太紧，另外也由于没有进行测量，不知道完美的模板是否达到设计的要求，故继续进行试验。
; ?: \# \* Y7 E0 D, G往回拧销子几圈，铣一组榫卯。
' K1 Y! N( x! Z3 S6 G+ T" j

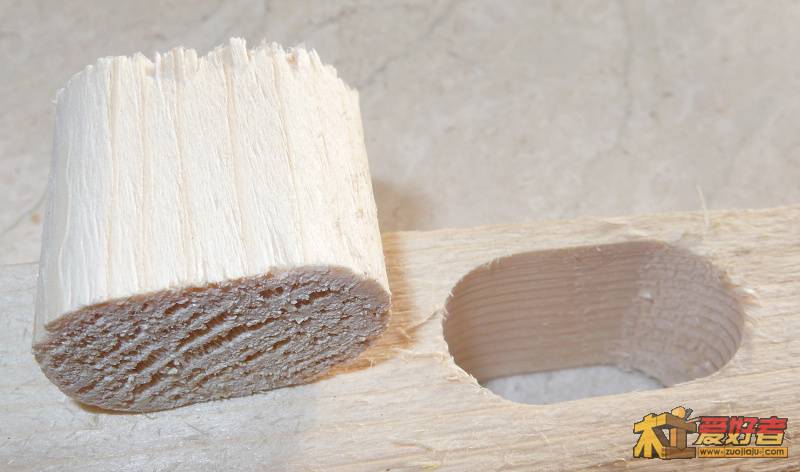

$ M4 h, _4 m& J6 `5 {9 b1 `榫尺寸：23.9X13.6mm，卯尺寸：24.6X14.1mm
间隙：24.6-23.9=0.7，14.2-13.6=0.6mm，XY间隙相差0.7-0.6=0.1，间隙基本一致试验非常的好，还需要再调整一次销子来看XY向的变化是否按1比1的进行的，如果XY向变化是按1比1进行的那这个模板就是完美的了。
+ l' y% E) p% N; P- |  n1 J& g/ y) u
. U8 c. v- l+ |* h4 [$ f. _, \* p
2 s, m. G8 U" q

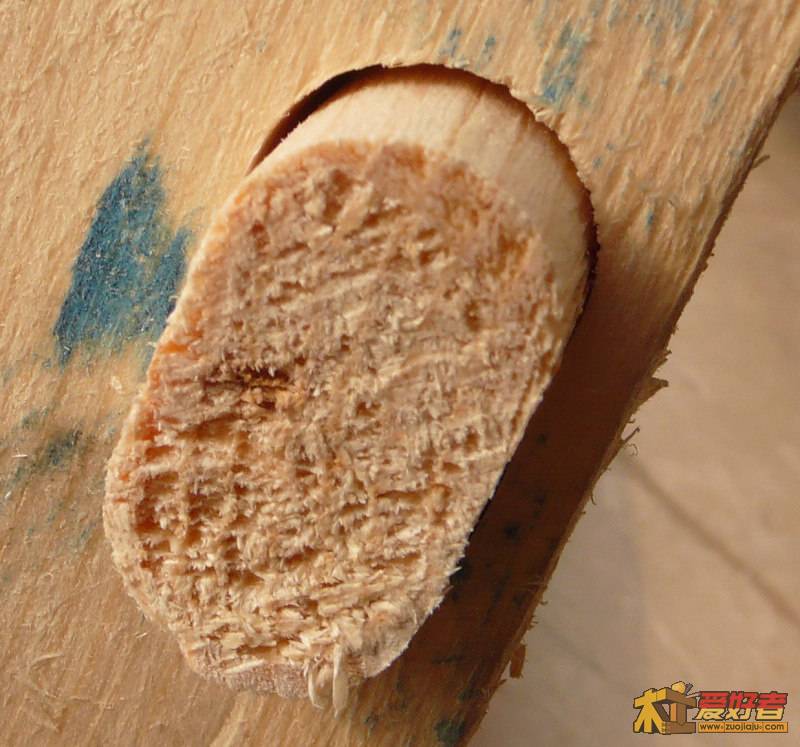

) o1 }6 ?  E1 A% b% w* G配合一下，比较松，图中可以看到配合的间隙。


7 E% D0 H- o: t1 f; O7 ?

watt

( s* ^$ e, K0 B& _) C再拧进点销子，再铣一组榫卯。
) L$ s$ D0 T, J榫尺寸：24.2X13.8，卯尺寸：24.2X13.7，间隙24.2-24.2=0，13.7-13.8=-0.1，尺寸基本一致，完美模板证明真的是完美的，XY向的调整变化是按1：1进行的。

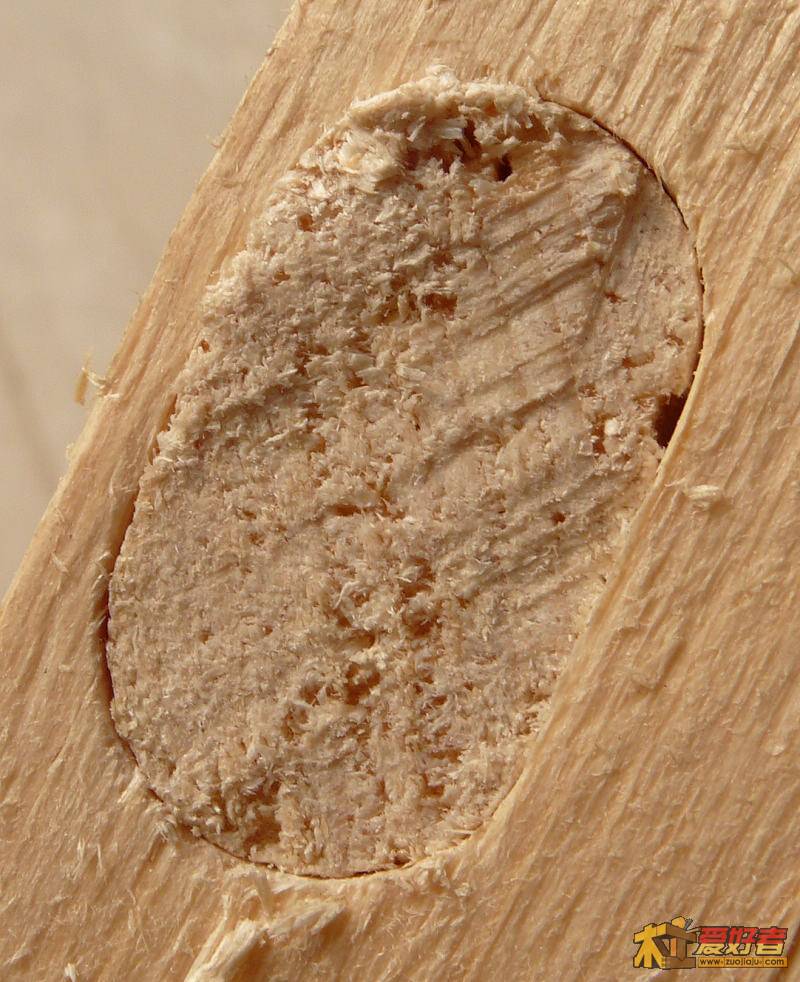

. W8 y3 N& h( k配合一下。用手可以插入，没有间隙。结果完美。
6 v. t2 s/ x8 I8 W

watt

% P% r1 b1 B0 o  c: H
模板的设计与试验暂时告一段落，下一步就是完成并完善机器，准备先用快速夹做几个夹具，然后设计并完成三层面板的快速锁定，目前三层面板不能前后左右移动使用起来实在是不方便。
- v: e' C* D! |7 p0 S: n1 k

太阳鱼

楼主伟大，继续研究。还要求新，咱们的文化传统应当是简洁实用，仿制当然不是最终目的。
fmt看来十分成熟，很难超越，我们研究它的目的地是熟悉这种思路，探索一些轻便的、适合diyer方便使用的开榫机

dbdm88

回复 fnwlq 的帖子
! O0 S- d3 u7 m0 y9 r6 a8 L" i
: V2 e) H/ @2 A. l: Q那价是不可能的 光材料就3.5百  加工费还死贵

hot273

先顶楼主！
4 _% S$ c" |4 h% ]+ m3 T3 b/ L看了个半懂不懂，还需继续学习。
另外，说真的，老外视频上的功能强大，但是相对复杂。
* S$ M$ y0 r8 K* Z如果从木友的使用角度，能不能简化一下，山寨一个相对简单的。
- H% O* N( T: X! C+ j3 `另外，看楼主的pvc还是够厚的啊，强度耐磨性不够，这东西，如果做模板，做成不锈钢或铝合金的最好。
真想山寨一个，平时开榫那个麻烦啊。
俺有一朋友加工线切割的，不知道能不能做。
如果能做，可以让他代为加工。
  f- B/ Y: Z: _4 R: P: _方便很了。
1 j- M* c$ }2 G) q, Z0 i

hot273

期待楼主继续改进。
在木友心中，贡献不亚于四代机呀。

型登佬

下载的文件用什么软件打开？

watt

回复 型登佬 的帖子
+ o5 [8 \' e4 ^( `2 ^' X
用草图大师6打开

pp88

很强大的帖子

王文忠

多少钱一台啊
