2010年度巨献开榫机

watt

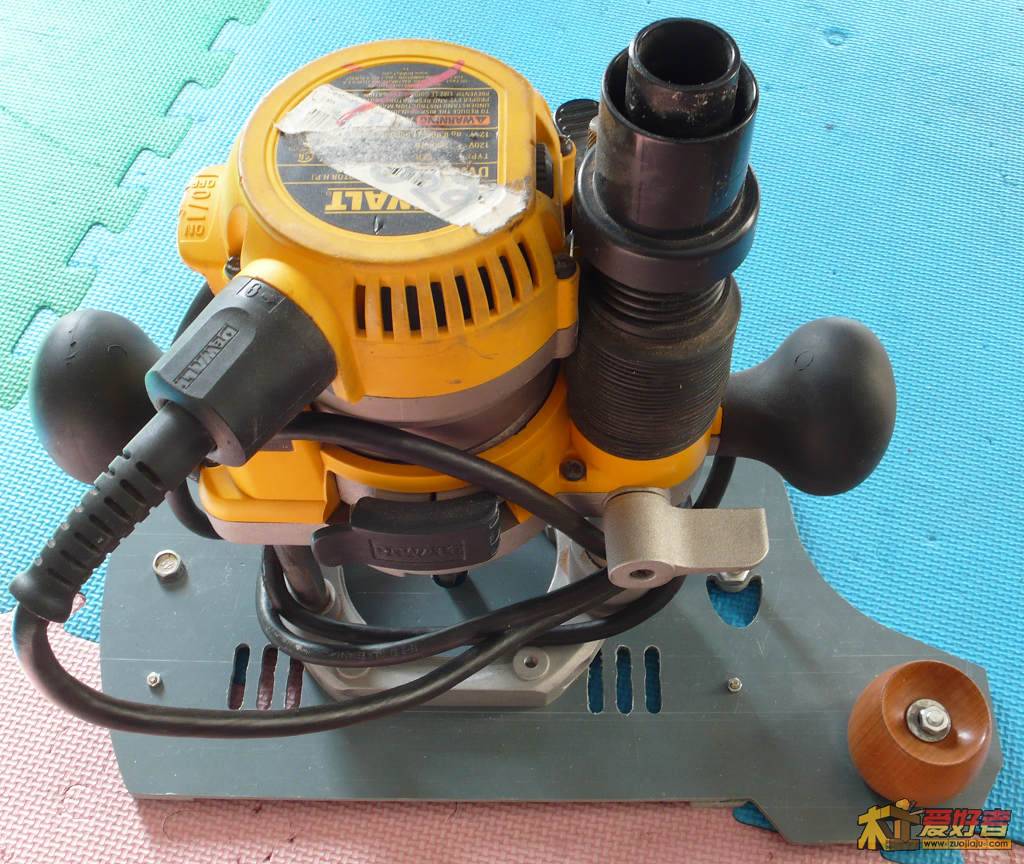

更新雕刻机安装板，原先的只是为了试验用临时的

找个门锁把手，安上挺合适
4 f  l5 a/ ?- ]4 j' I+ Q
- p  ?' u- m3 M) I6 X
( ^% U2 n* ]6 q# I6 o滑块也换一换，原先右边的短了一点。
6 X' B3 G; r/ f1 j7 R

jjd1221

谢谢楼主提供这么好的资料

fnwlq

楼主出你的成品吗

watt

fnwlq 发表于 2011-1-5 23:36
楼主出你的成品吗

朋友我哪里有成品出呀，就做了这一台还没有彻底完工，只能算是半成品，还差锁紧部件，想用偏心轮方式锁紧，厂家的锁紧方式部件较多复制较麻烦，但是用偏心轮方式不知道能否锁紧上面二层面板，另外还差几个限位销子没有做完，夹具也想做几个，等到做完美了不知道还需要多少时间。

2 [  A$ k3 C7 u目前为止机器还是很好用的，开公开母都非常好，精度也是非常高。

) p' v/ H8 N( `: j: w$ i/ s现在能做三种榫卯模板，第一种就是常见的长方型圆角榫，第二是椭圆型榫，第三种是三角型圆角榫。

watt

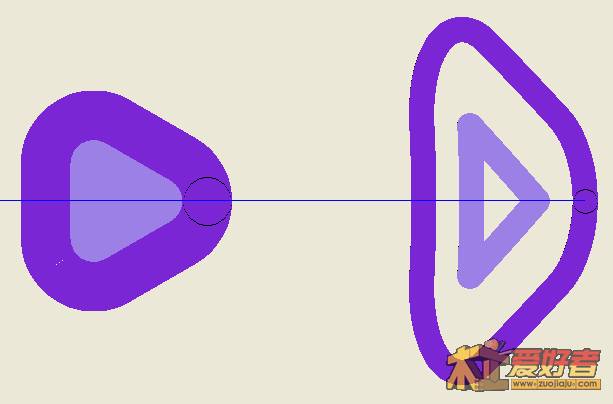

椭圆榫与模板图，左榫右模
% ]$ t7 q: F/ U1 ]2 ~3 _4 T; c3 U
# Z3 [: H: n( ]. g6 D% `
' o6 W: G" \, f* b1 P三角榫与模板图，左榫右模

wuweijin

楼主抓紧把这个商品化吧，造福木友。

zhaihb

很拽很强大

peiandf

我很努力。但还是没有看懂

hcl1024

这就是逆向科学吧

watt

hcl1024 发表于 2011-1-6 20:26
9 k/ V! u, w& ]; w, }$ Z这就是逆向科学吧

数学，机械学。仿形的过程就是一个数学过程，发明这个机器的人真是天才。

纪氏

楼主的帖子看了不少遍，似乎明白了，琢磨也弄一个，有个问题，这个装置适合下压式雕刻机，如果用修边机也行吧？我有个博士GMR1的应该行吧，另外几块板子之间的锁定装置望仔细介绍一下好吗？？
; ?3 y, b1 w' \/ C( v- `% c* R

watt

  r+ j; u7 U8 }, ^( ~: n

纪氏 发表于 2011-1-6 21:21
4 u' l3 @/ G( {0 h楼主的帖子看了不少遍，似乎明白了，琢磨也弄一个，有个问题，这个装置适合下压式雕刻机，如果用修边机也行 ...

% d- F3 n2 s2 x: S3 @4 ?  U
+ P# s$ _% M+ ?' s& {3 O+ P如果只是铣榫头那没有关系，但是如果想铣卯眼那还是下压式的方便好用，锁紧部件我没有做。我想用偏心轮。

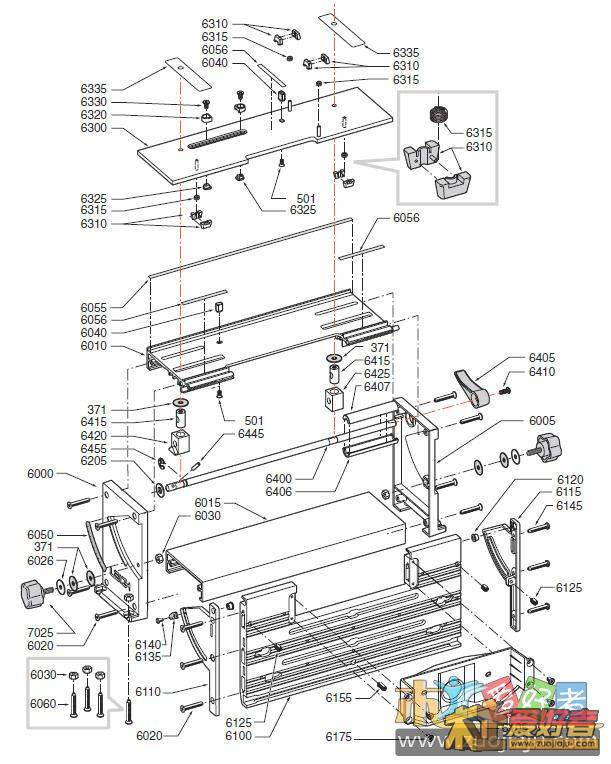

厂家的好象用的是一个销子拨动锁紧的，但是又好象也是偏心方式，原图太小了看不清楚。
, U0 ]2 c9 I6 ^$ w" ^4 l4 r7 B

纪氏

谢谢了，锁紧只是两块板吧，上面那块是在上面锁吧？先调左右后锁紧，再调前后靠上面锁紧？

watt

回复 纪氏 的帖子
, L' q9 y2 [; G; q

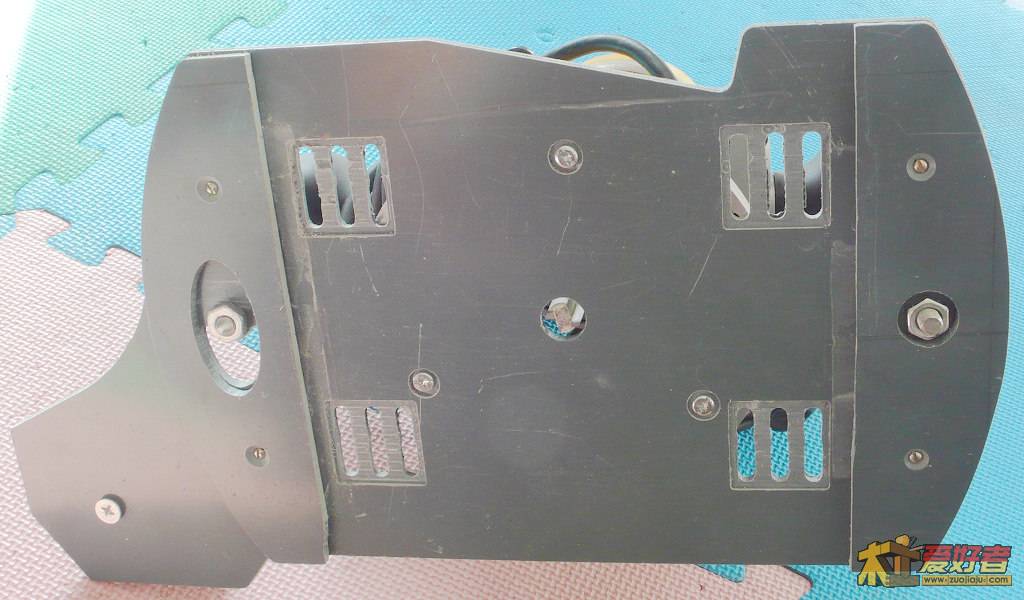

你没有看清楚，只有第一层与第二层是可以活动的，第三层与箱体固定在一起，锁紧就是把第一层与第二层固定到第三层上（箱体上），你说的那不是锁紧那是限位，限制前后移动或者左右移动的位置从而得到一致的榫卯位置。锁紧部件在第三层的下面，厂家的图看不太清楚，好象是偏心方式锁紧。
" [) g" x: M* `* B/ Y& [

hzanan

真看不懂  期待商品化
