楼主: 珠海樵夫

[刨] 三合一改造成安全的台锯、平刨

    [复制链接]
发表于 2016-3-22 20:53:10 | 显示全部楼层
经过这样的改造相当的好啊,安全实用啊,电焊和我一样还要再好好学学啊 呵呵。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-22 22:09:39 | 显示全部楼层
红叶落时 发表于 2016-3-22 20:534 Z! d4 L2 \# j% N. g+ x$ k
经过这样的改造相当的好啊,安全实用啊,电焊和我一样还要再好好学学啊 呵呵。
) J0 i* T2 U7 ?) W6 o
没师傅教电焊哦!自己瞎琢磨哦( D1 `9 J1 U% A3 D3 Y. @, `; n
回复 支持 反对

使用道具 举报

发表于 2016-3-22 23:41:08 | 显示全部楼层
这功夫了得啊,我也有这样一台三合一的,看来要学习你的方法改动了
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-23 08:32:25 | 显示全部楼层
少子龙 发表于 2016-3-22 23:41
4 ?- \: Y  L! y这功夫了得啊,我也有这样一台三合一的,看来要学习你的方法改动了
: F/ v% z  B3 l: ]4 B" H
三合一、四合一在大家手里数量众多,这样一改造,除了不能斜切,也就和重型台锯差不多了。% Y6 H# N. G+ h" F8 I

) i( _4 b8 x. m4 R  L9 d9 g$ F" w2 _: V. q1 X6 f& j8 E
回复 支持 反对

使用道具 举报

发表于 2016-3-24 16:32:18 | 显示全部楼层
通常功能越愈多的工具,相對的一定會有所犧牲的一些空間方便性安全性
回复 支持 反对

使用道具 举报

发表于 2016-3-24 17:21:25 | 显示全部楼层
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-24 18:33:09 | 显示全部楼层
123bopwjvd 发表于 2016-3-24 16:32( m) m( s7 Q) v2 a5 V
通常功能越愈多的工具,相對的一定會有所犧牲的一些空間方便性安全性

0 E1 S* A; Y2 @9 a2 T这是肯定的 ,只能按条件实施了。空间小,就多功能伺候。空间大,就单机伺候。
" J! j  X7 ~  y
回复 支持 反对

使用道具 举报

发表于 2016-3-28 22:43:06 | 显示全部楼层
总成本多少?
3 r$ t6 b- T+ h最高升起来能盖过锯片吗?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-28 23:34:36 | 显示全部楼层
714262668 发表于 2016-3-28 22:43- N# ^1 L" }( y( m, r5 |7 _
总成本多少?# S& n; L4 V8 ]& `7 d
最高升起来能盖过锯片吗?
; w! E+ ]8 Y& @  |7 R" X5 }6 \9 N
完全能盖住锯片。成本明天细算算,,,
8 J, t9 f# K; ]; W+ ~4 \0 }% R
回复 支持 反对

使用道具 举报

发表于 2016-3-29 16:40:20 | 显示全部楼层
请问升降台面是如何锁定的?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-30 10:05:47 | 显示全部楼层
云卷云舒 发表于 2016-3-29 16:40
6 s' b4 |3 X% n0 m" m7 }( g请问升降台面是如何锁定的?

" P$ p& B! o; u, ]6 m不用特意设置锁定结构,实践证明,机器自动会锁定,摇到什么位置就会停在什么位置,丝毫不动。
- }" _1 |2 \; m' A- N6 x$ c9 F9 F- v; V' _

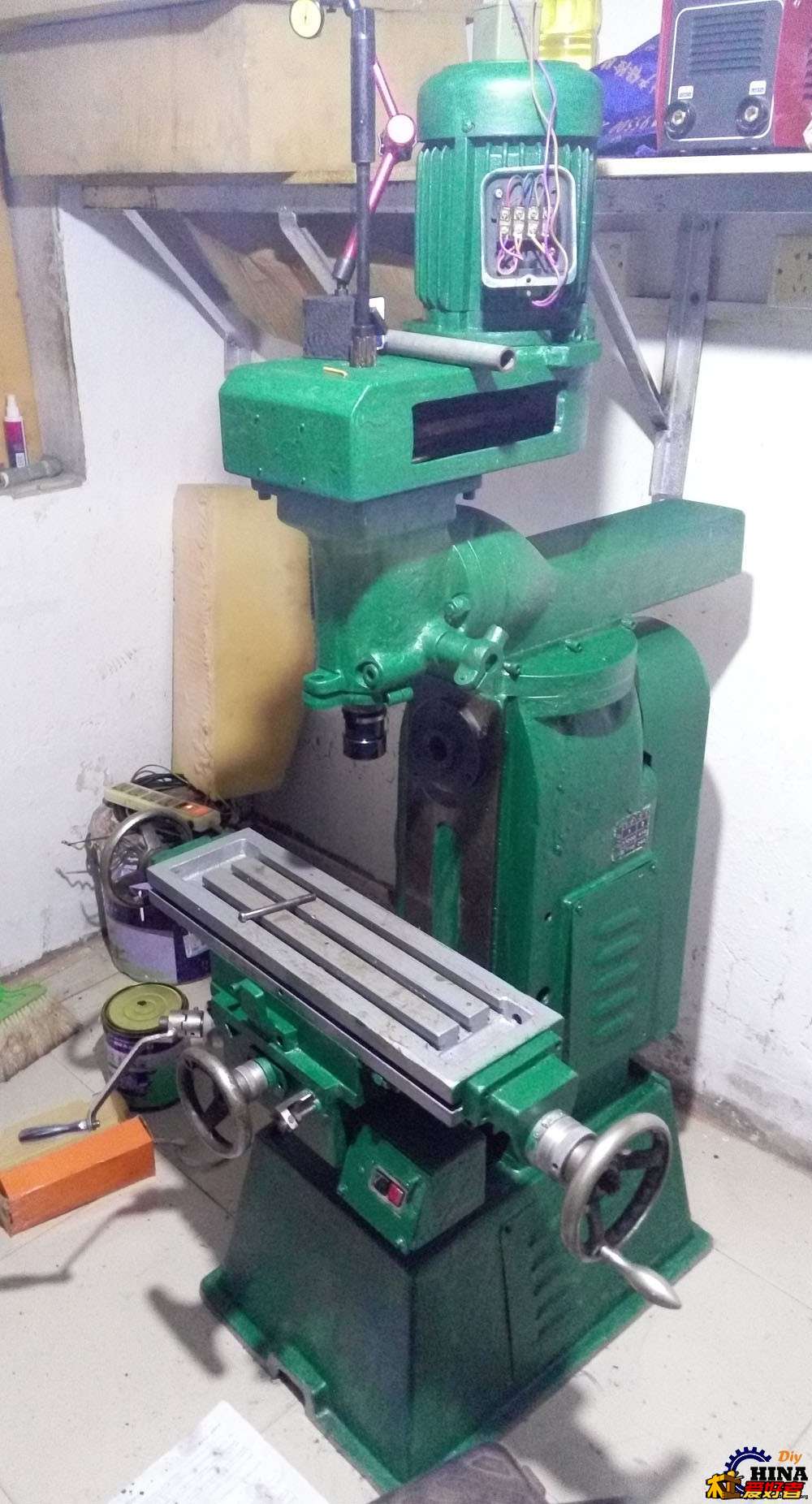

另外,很多机床工作台的升降结构也类似这种结构,不用专门设计锁定结构,比如炮塔铣床,照样稳稳的。
0 [( v+ C) `7 [7 ]" j7 s) I+ S& T# `( k9 ^2 W( q2 J
: {) M) G2 N' s: n3 G7 n
回复 支持 反对

使用道具 举报

发表于 2016-4-6 13:35:41 | 显示全部楼层
珠海樵夫 发表于 2016-3-28 23:349 ^' J6 v; J, z5 O; r/ X( a) e3 D
完全能盖住锯片。成本明天细算算,,,

2 e5 G0 z8 u; R% l成本还没算吗?合适我也搞一台回来自己改!1 X; e, [: \* X9 _6 ^
回复 支持 反对

使用道具 举报

发表于 2016-4-6 16:50:20 | 显示全部楼层
都看晕了 忒费事
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-4-6 22:35:16 | 显示全部楼层
成本核算:
  ]( K, ^8 v7 J, o& L三合一多功能机床    845;
7 T; V9 p/ v) V; P, y2个燕尾槽滑板         288;0 v& d, w* }  Q+ k' W' v
千斤顶                      39;- Y; U7 e- T0 P/ T. m; c
台锯防护罩                50;2 A: `6 N6 P. P# H4 w" A! ?9 s- m; ]
4个脚轮                     54;9 g3 v1 X9 U. S1 A, f; W+ D
2个伞行齿轮               48;
' P1 k6 P0 G! [  {1 l7 q镀铬手轮                    19;
) w; X" J& D; c0 w% h9 w- m3 y二手安全开关              20;0 A3 D4 f1 V" A$ A  e$ z8 u
6米30*30方管             40;
. q# c9 h: F! b角铁                           30;/ u: Z% `5 C5 W2 p: I  ^6 l5 m
4mm铁板                  100;
/ ?( D; o. y8 c6 P9 A: R! Q5 f7 I500mm直径16mm光轴 17;
5 A* I7 l! b0 L. n# @2个光轴支架                 8;
: h  r5 t' O4 _9 X$ @1 T合计                        1558元
3 ], {: c: x# Q# q4 o( \& Z3 ]
3 @0 `' x; f/ N
回复 支持 反对

使用道具 举报

发表于 2018-6-22 17:20:42 | 显示全部楼层
珠海樵夫 发表于 2016-3-19 22:33
7 H* [, n+ k, }3 z+ V( F( P- A分料刀安装座(此部件原是三合一和燕尾槽滑台连接部件的一部分)

' R: k, ], L8 ~* k. @- t   大师, 分料刀底座和分料刀的安装没看懂,能否发几张图片学习学习!谢谢!
5 a+ R1 j* ?+ J- \& o4 }
