楼主: 珠海樵夫

[刨] 三合一改造成安全的台锯、平刨

    [复制链接]
 楼主| 发表于 2016-3-19 22:16:59 | 显示全部楼层

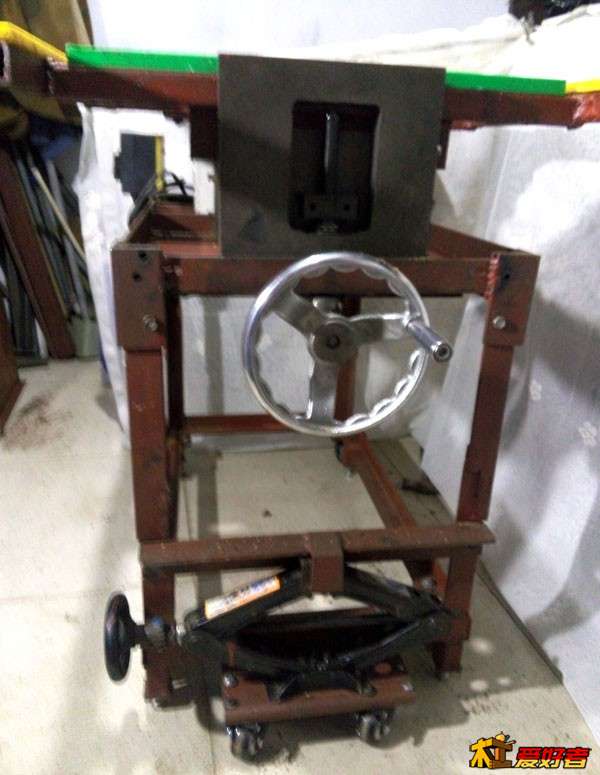

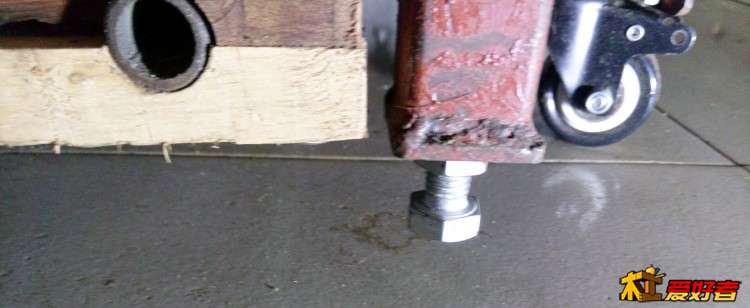

升起千斤顶,万向轮往下顶住地面,右边机脚随之慢慢升起,离开地面一段距离,两个万向轮受力。 P60315-092837.jpg
2 T) W, q+ m1 b; `

7 ^0 c3 ~$ }) Y) B0 F; T: O* r
# s" V( V" u( M+ d' C" v% h2 w% d, W4 G/ g( G/ V% F( Z9 d' ]

) J  o( e. T& M1 e, c/ C
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:20:16 | 显示全部楼层

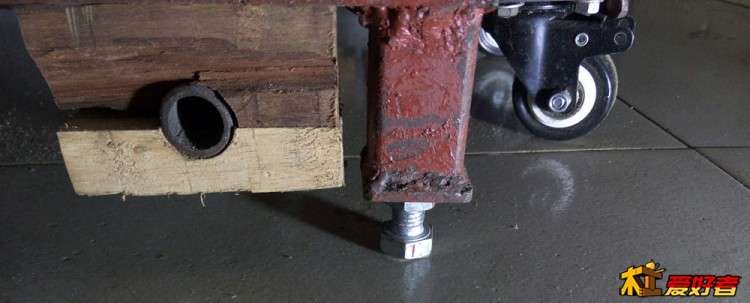

随之,左边的两个定向轮往下顶住地面受力,位于定向轮右侧的机脚也会慢慢升起,离开地面一段距离。
  o6 g6 ^' Q$ u% Y' z6 F P60315-092802.jpg . A8 a4 J8 I1 Y! r+ j. |
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:21:41 | 显示全部楼层

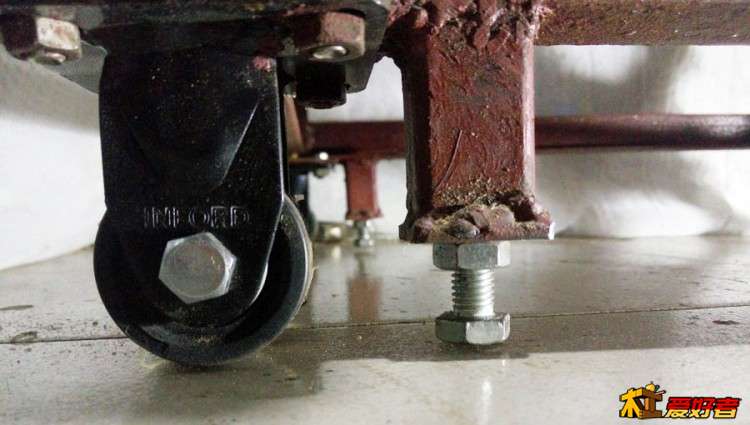

这样,四只机脚都悬空了。整个机器就可以移动了。6 g  x  m% O) A) g

; g' E3 L# l& t' k' {# v& H- X: _7 F1 ]# G
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:23:20 | 显示全部楼层

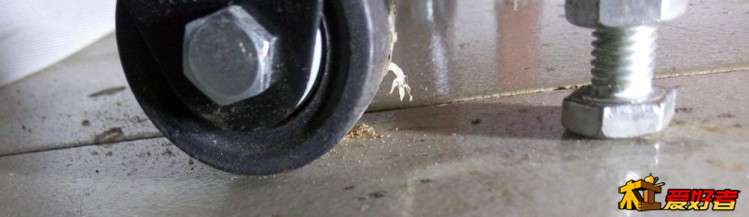

移到目的地,降低千斤顶,机脚慢慢靠近地面,直至四脚全部落地受力,四个轮子"轻松得解放了"。: g5 y' t( c6 S( R
- T: j  T6 ]5 e0 t
3 X" E% c) r% s. y0 V! z$ s9 [" ^, u7 x P60315-092933.jpg
# p, u, [1 Q- ]8 b5 S! o7 W
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:25:40 | 显示全部楼层

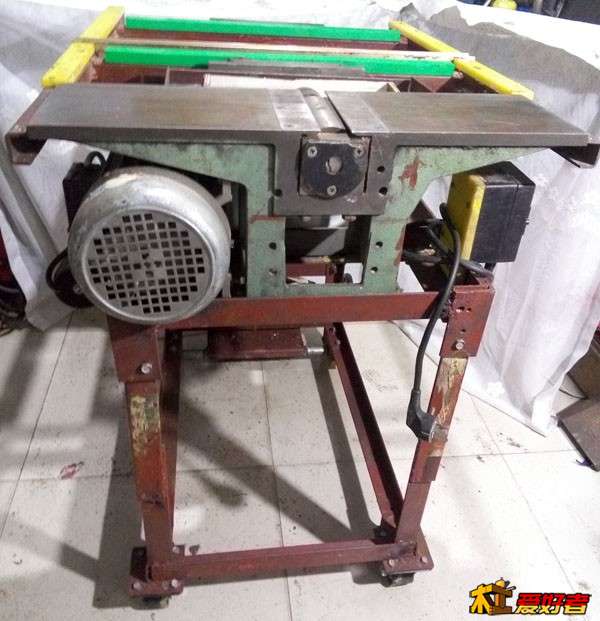

来个机架侧面照
8 e, z9 E$ _: l8 w/ T P60315-093711.jpg
& O) J2 x& S- [; ^' e* h( N5 V. I P60315-094110.jpg
+ E$ P5 J) ^$ r7 n! V( B. g* s" J+ d; v' \4 z4 I2 _
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:29:04 | 显示全部楼层

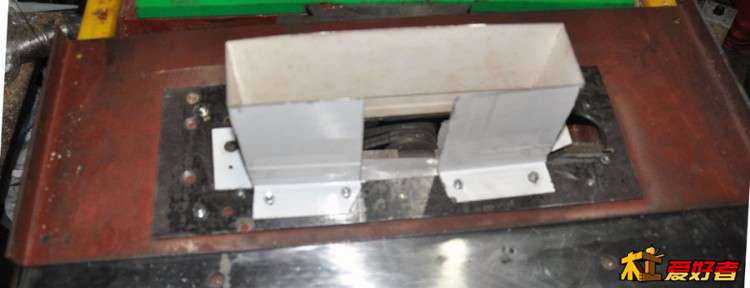

上半部集尘盒
4 W- l; T" }2 }- Z: O% y2 W6 W0 @& ^7 |& W/ I
反放图
, [6 K' P, T& Q8 d 面板连接板上半部积尘盒装在一起.JPG
. U0 v6 X" w% d: S9 ?$ v% U. a1 a5 \! G9 |0 Y1 W
正放图9 k' a% U- o. w6 X- n
; P( S/ ^* Q3 |8 A( J
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:30:06 | 显示全部楼层
将上半部分集尘盒插入下半部分集尘盒,' {# |  v5 ]# g* J* }
. N, e+ s4 {% a2 ^( w+ k3 \
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:31:13 | 显示全部楼层

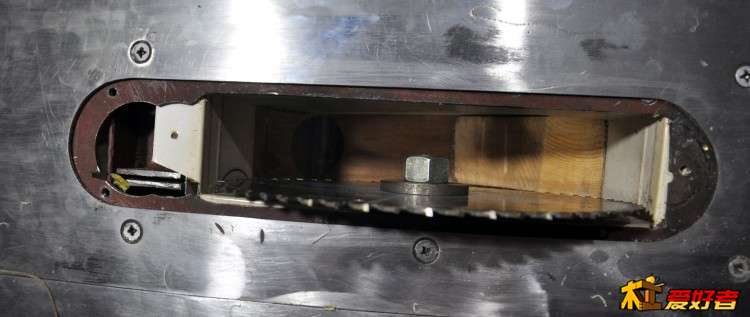

将锯片装上看看间隙合理否。9 H' Y9 o4 y* c) J9 W
俯视锯片在积尘盒中的位置.JPG / V0 u! T. g2 S; a/ U# [
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:33:39 | 显示全部楼层

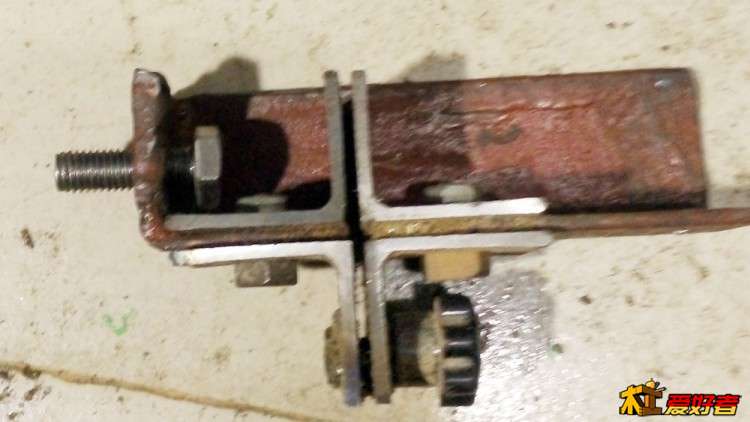

分料刀安装座(此部件原是三合一和燕尾槽滑台连接部件的一部分)
# h6 X+ `: l) g% k4 L1 j P60317-211615.jpg 0 i' H' Z8 d6 M) G+ b, e/ B3 h
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:35:54 | 显示全部楼层

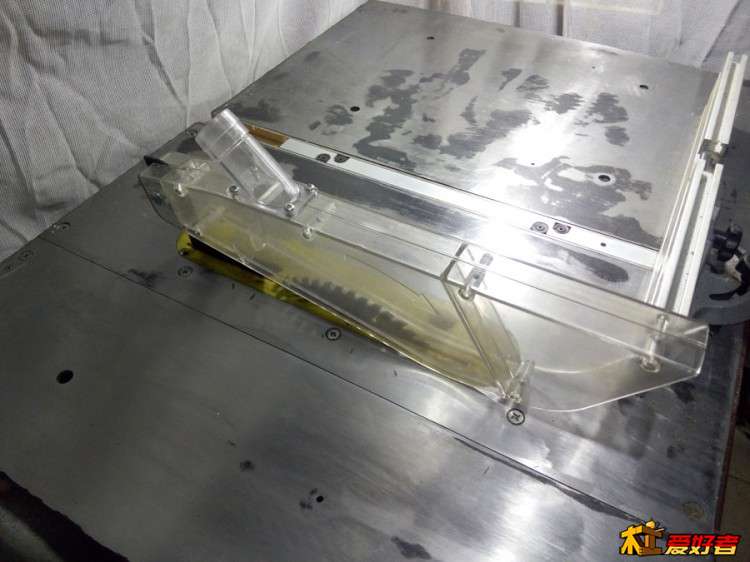

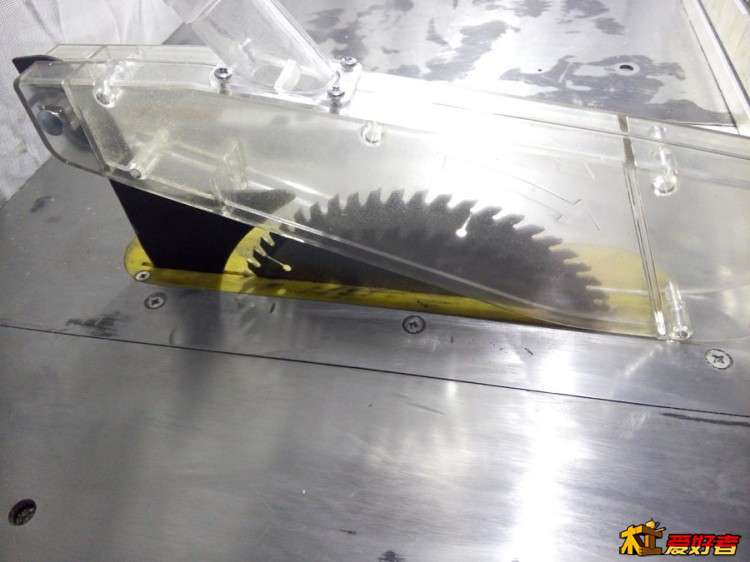

将分料刀和锯片护罩装上 P60310-204951.jpg ! J; g+ b1 g+ W! w( z2 V  A. I
6 x( ^( a  [# _& B

8 g  @, d4 Y# ^' W4 t7 ^* c; x4 w
* [6 w4 s. U. `' H' \! e4 J0 x; p& R0 @

0 f/ r6 s5 w5 i) N7 W) j3 P6 w5 \3 O; s- ^7 P
P60310-205136.jpg . u2 C- s9 J9 }& s, y& @" G4 Q9 K

$ C, z) U3 u% R* |0 w
" M4 F6 Q5 z, O, e& O( B1 @6 z
回复 支持 反对

使用道具 举报

发表于 2016-3-19 22:37:54 | 显示全部楼层
相当厉害了。不过新机器这么改装会没质保的。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:38:02 | 显示全部楼层

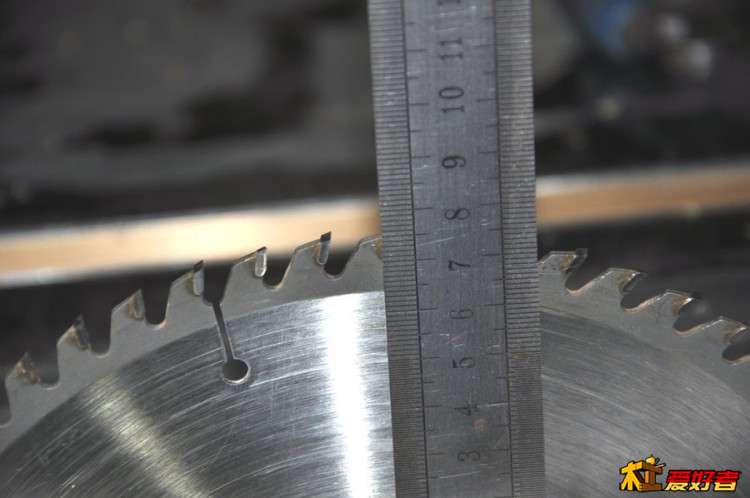

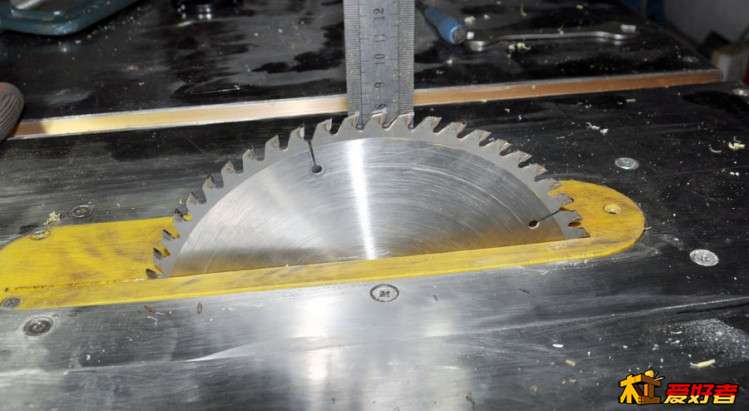

测量一下切高最高点。
! k  q. d2 n; f P60310-205258.jpg
/ e0 l" K! u9 X, a0 X' s75mm。
1 h/ ^/ i- G& ?8 ^
8 _/ j) L- t, H1 a& c
# U3 Z  P) f! l看不清?换一把尺。
' K. O7 `" h5 [5 m8 o 锯片露出最高处有77mm.JPG
) J& V% k% x7 F# f 锯片升出最高点.JPG # i# T; X+ n7 l# J% W$ {/ g9 G8 {
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:39:22 | 显示全部楼层

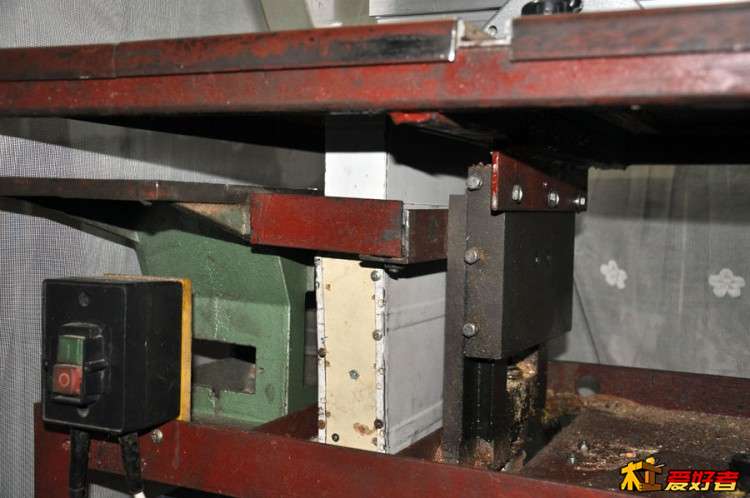

看看锯台下部。
" K9 V# ~2 S$ W+ ?* m4 A; W锯台升至最高点。
8 a" G/ R9 m+ j4 t; \/ q 台面升至最高处时.JPG
/ _! U7 c9 `  B
回复 支持 反对

使用道具 举报

发表于 2016-3-19 22:40:34 | 显示全部楼层
用平刨的时候要把 面板都拿掉吗
) ^6 Y# O3 h. V* k, w5 z7 c$ }
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:41:22 | 显示全部楼层

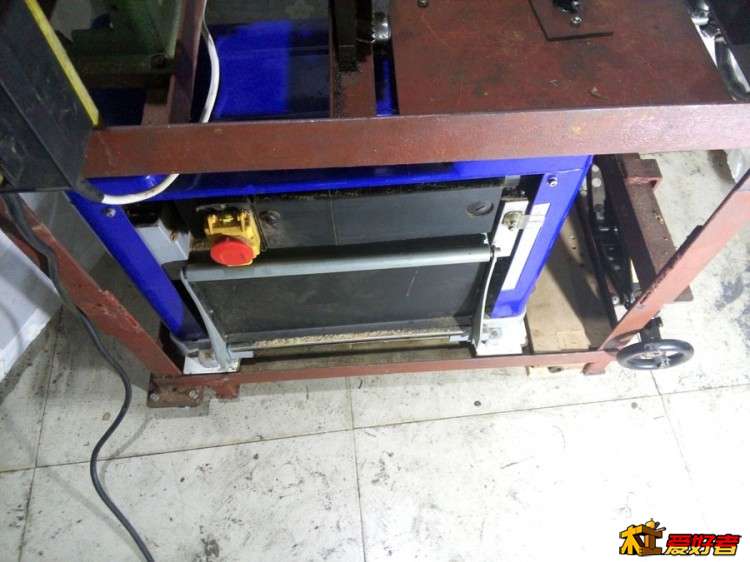

13寸压刨放进下部。
8 d- h9 x$ t, ]! @1 }  E P60221-092650.jpg ( g, U- b; H; ?) p- H. `1 l  g0 }: r% I
