三合一改造成安全的台锯、平刨

珠海樵夫

由于工作室小，身处住宅小区，我需要这样的台锯和平刨：1、噪音低，必须是感应电机驱动。串激电机虽然功率大、体积小，但噪音大却是个硬伤；2、集成三种功能：台锯、平刨，同时机架下部还能放进一台13寸的压刨；3、台锯运行平稳，能流畅精确的调节锯切深度；4、工作时能四脚落地，移动时靠轮子能灵活移动；5、台面宽度在600mm左右，能顺利进出工作室，有需要时能移到室外工作。

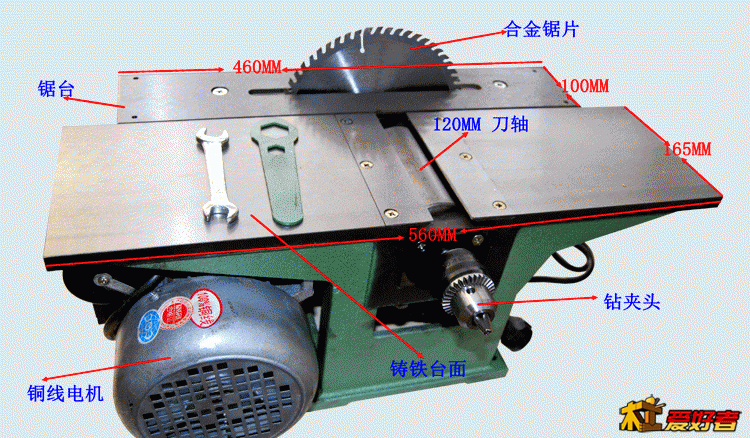

基于以上考虑，我看上了木工多功能机床（俗称三合一），该机床价格750多元，结构紧凑，功率1.3千瓦，运行平稳、声音低沉。缺点是：锯片不能升降，台面太小，没有滑槽，特别是使用中不安全（众多木友对这点是深痛恶绝）。但良好的基础在，台锯和平刨这两处经过改造后应能达到我的要求，遂X宝下单，网购了一台。

珠海樵夫

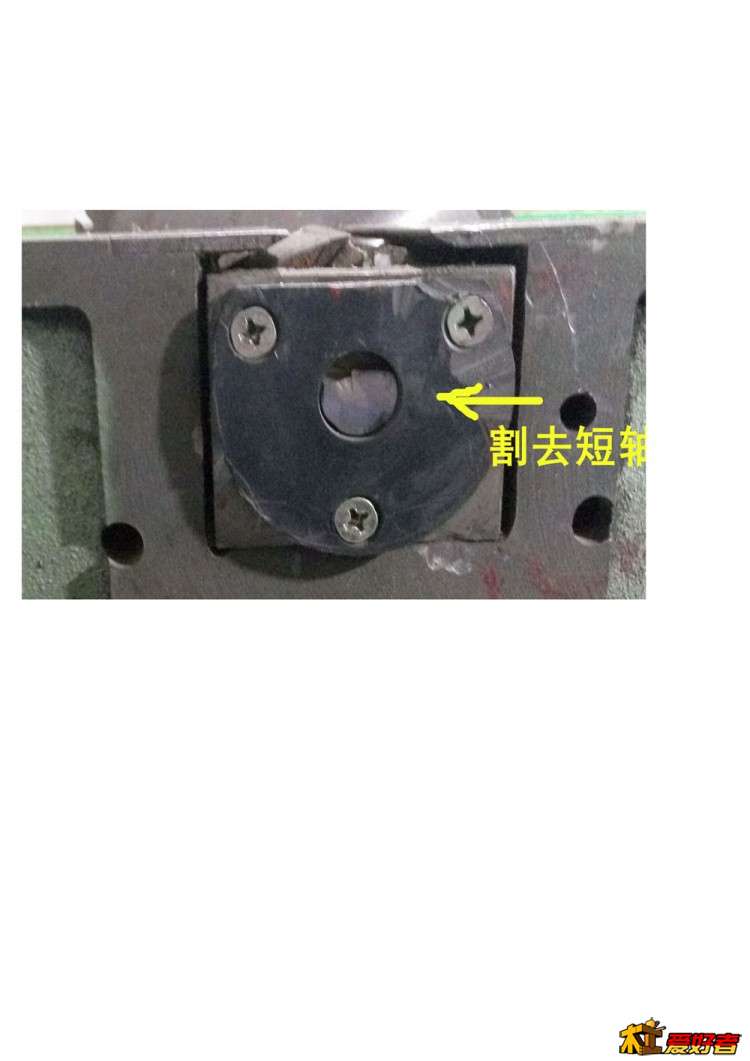

三合一到手后，按照设想，先将安装钻夹的那段短轴用角磨机切掉。（切割前要把保护轴承的塑料盖卸下来，否则，切割时的火花会烧坏它，角磨机把握不稳也易磨坏它。）

珠海樵夫

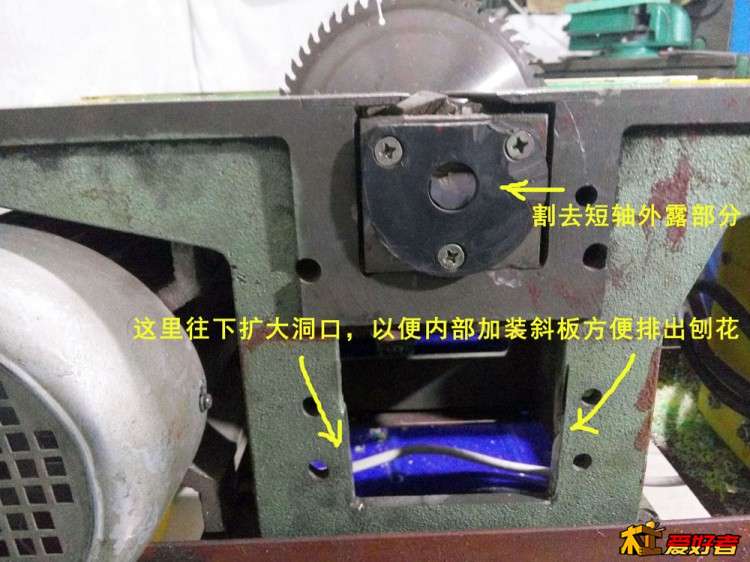

其次，还得为平刨刨屑留出排屑口，由于本机架的下部设计要能放一台13寸压刨，平刨的刨屑就不能从下方排出了，改为从旁边原安装钻夹下部排出。但这个位置的方孔太小，于是，在不影响三合一强度的前提下，用角磨机切去部分壳体，将方孔往下扩大些。

珠海樵夫

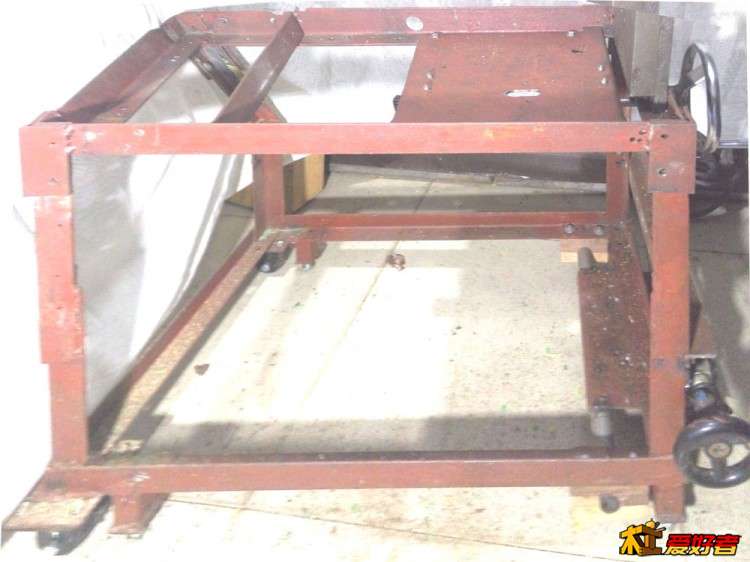

好，开始做机架了:机架尺寸：长700mm，宽430mm，高（上下角铁之间）530mm

（做机架时忘了拍照片，现拍一张已装了部分零件的机架图

补充内容 (2016-3-21 19:33):

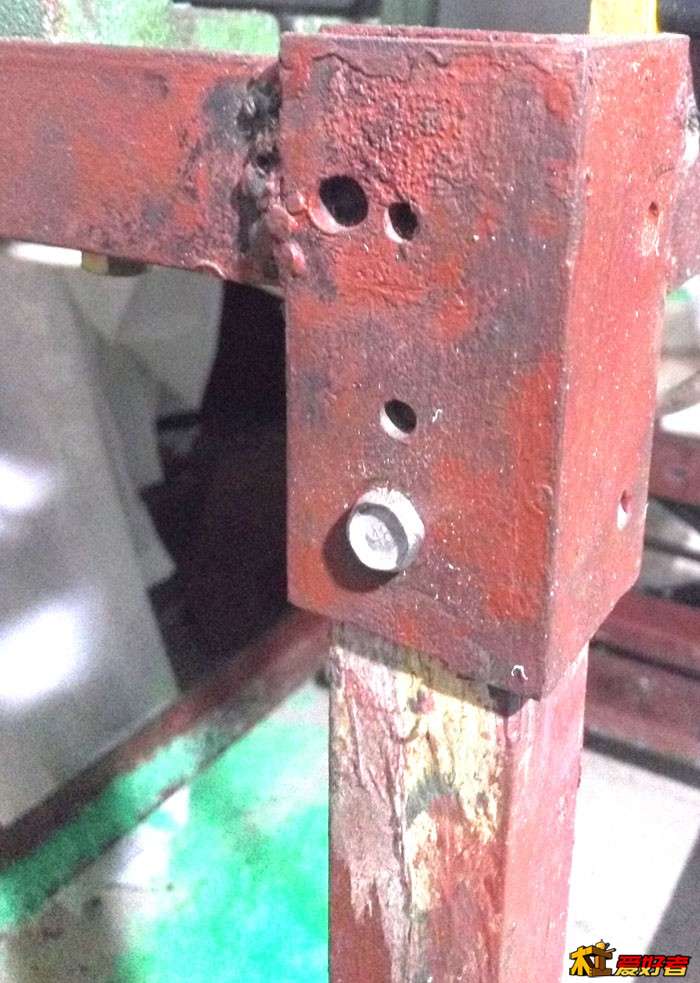

从几根机腿可以看出，角铁不是整根的。对！是利用手上现有的旧角铁拼拼凑凑做起来的。

珠海樵夫

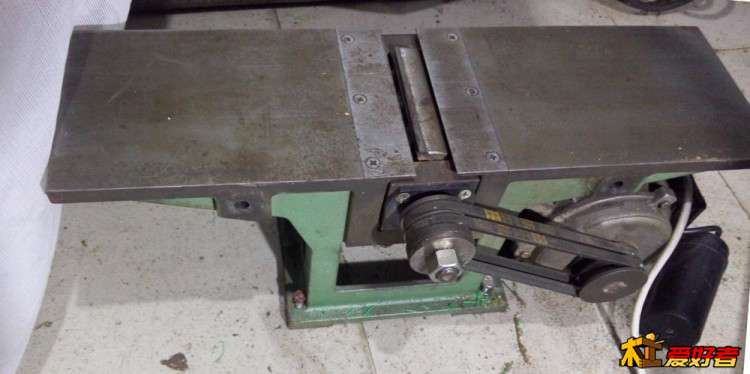

将三合一拆去不要的部件（开关、台锯锯台、锯台下面的圆柱等）

珠海樵夫

为了方便加工机架上的孔洞，机架上部框架是单独一个部件，与四腿用螺栓连接

珠海樵夫

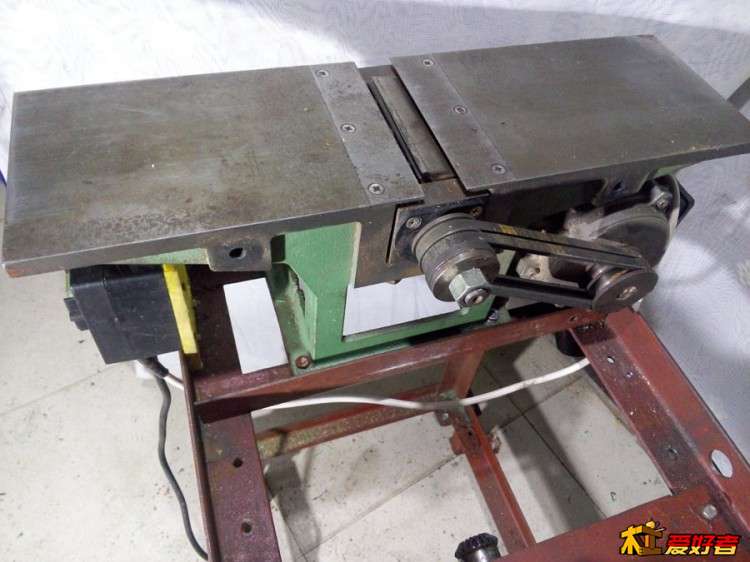

机架上的孔钻好了。将三合一装上去。

fuktion

5寸加工宽度？实用性低了点

珠海樵夫

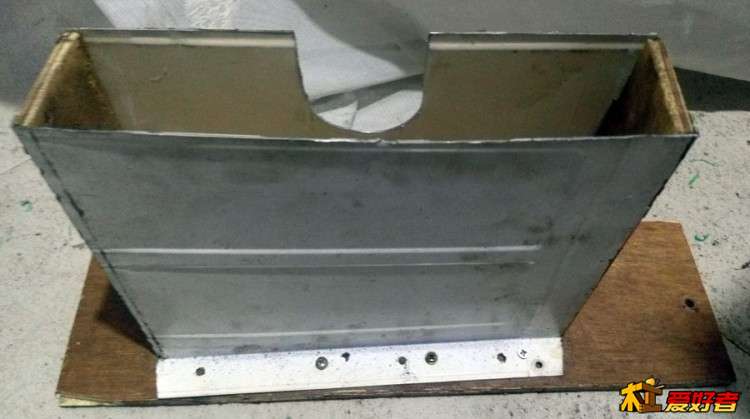

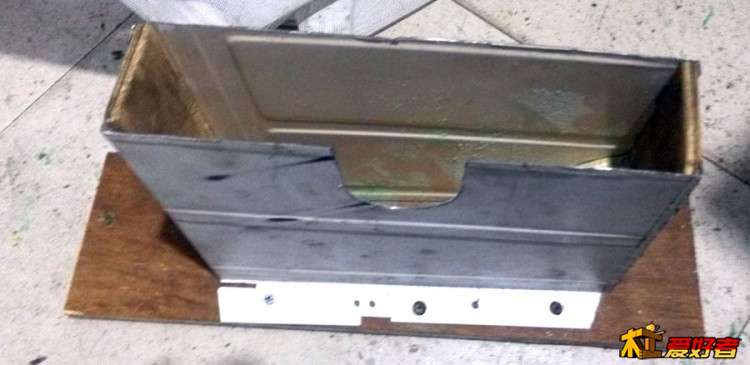

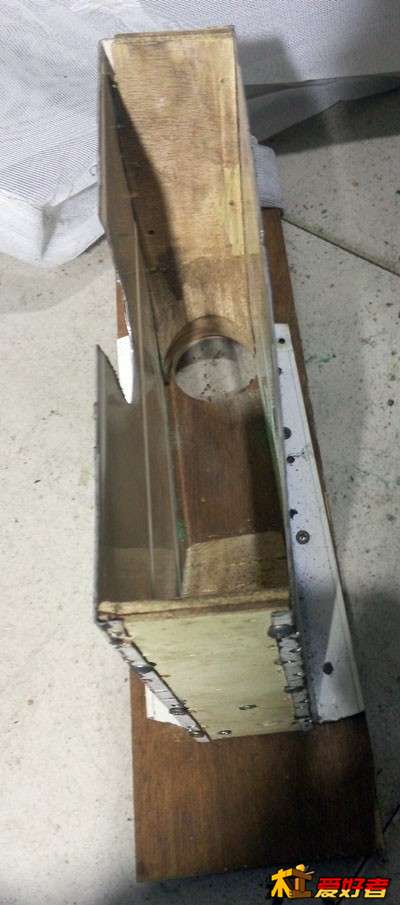

做个放在锯片下半部的集尘盒

丿灬神父丶

期待作品。我有3台这样的

珠海樵夫

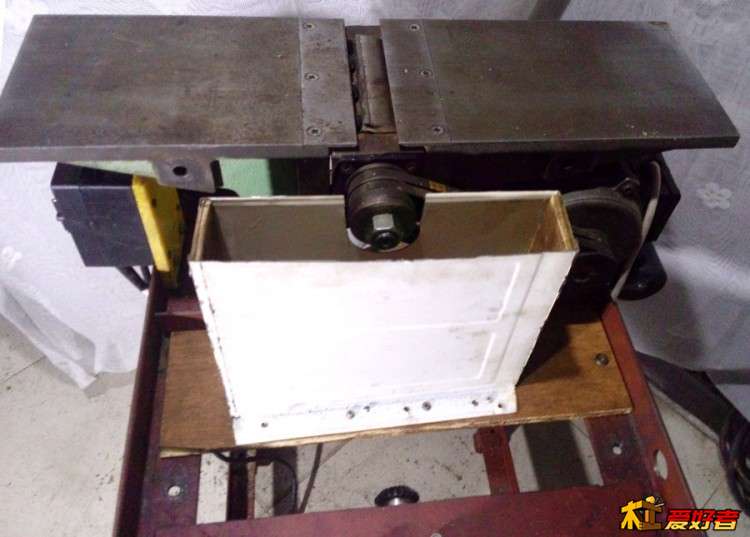

将下半部集尘盒装上机架

珠海樵夫

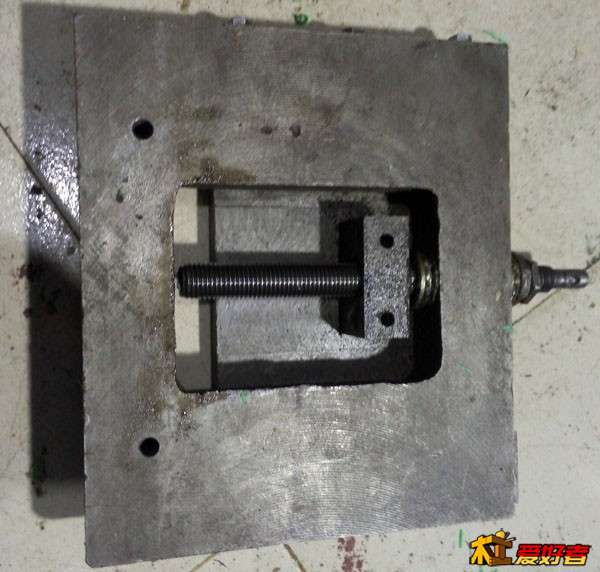

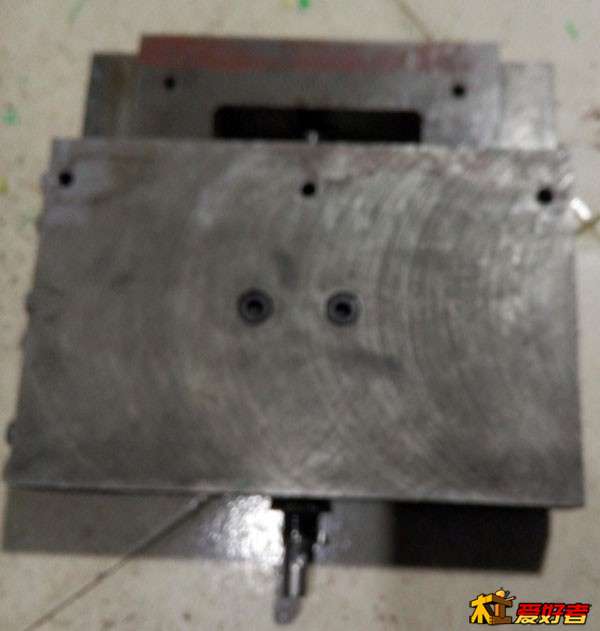

买了两个燕尾槽滑台，连运费共288元。规格是220*200*47

珠海樵夫

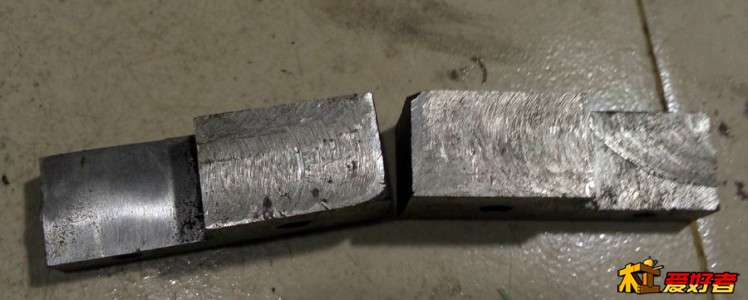

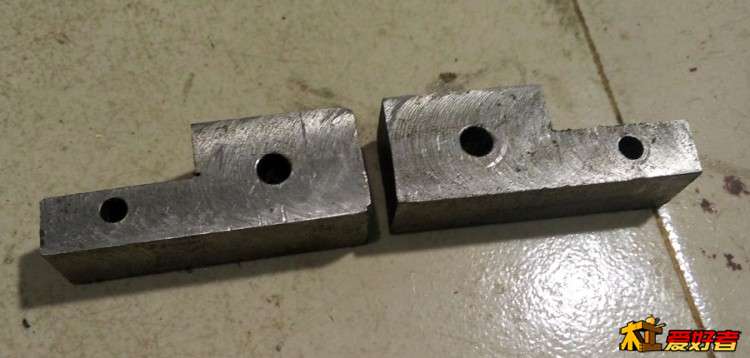

为了增加滑台的行程，用铁块加工了2套垫块。

戈壁黄杨2016

等成品了

haiss911

期待作品呀  我也有个三合一 计划改个安全平刨用
